Замена подшипника передней ступицы

Замена подшипника передней ступицы

У многих возникает вопрос, как заменить подшипник передней ступицы ВАЗ, но так как передние подшипники ступицы одинаковы у ВАЗ 2108, 2109, 2110, 2114, 2115 и так далее, поэтому и меняются они одинаково. Кто-то меняет подшипники ступицы на техстанции.

Но так как много людей которые делают ремонт своей машины сами, подскажу способ замены переднего подшипника ступицы в домашних условиях подручным инструментом, без съемника подшипника ступицы.

Еще чем хорош этот способ замены переднего подшипника ступицы, не надо потом делать сход развал, так как он не сбивается.

Маркировка переднего подшипника ступицы 2108-3103020.

Также этим способом можно поменять подшипник ступицы в дорожных условиях имея с собой элементарный инструмент. У меня есть съемник подшипника ступицы, но специально буду менять подшипник колеса подручными средствами, приближенными к дорожным, и домашним условиям. Объясняя и показывая на фото подробности замены.

Тот кто может многое делать своими руками, всегда экономит свои деньги, не платя мастерам, плюс знает что он сделал все хорошо.

Перед тем как менять подшипник ступицы, надо подставить домкрат у переднего колеса, затем накидным ключом или головкой на 30мм сорвать гайку с гранаты и сорвать болты самого колеса.

Фото. Срывам гайку с гранаты.

Редко но бывает, что гайка на гранате очень сильно затянута и невозможно сорвать ее ключом, здесь возникает проблема, как открутить гайку. Есть один проверенный способ откручивания заклинившей гайки. Заклинившеюся гайку сверлят с боку, стараясь рассверлить край гайки до самой резьбы. Затем бородком или тупым зубилом, раскрывают ее, после чего гайка легко откручивается.

Фото. Откручивание заклинившей гайки

Гайка гранаты откручена, поднимайте машину на домкрате и снимайте переднее колесо, и на всякий случай подложите рядом с домкратом пенек, стопку кирпичей или колесо, на тот случай если вдруг машина соскочит с домкрата, то не придавит Вас.

Фото. Откручиваем шаровой от передней стойки.

Теперь откручивайте шаровой от передней стойки, два болта с головкой на семнадцать, и откручивайте тормозной суппорт также два болта на семнадцать.

Фото. Откручиваем тормозной суппорт.

Потяните переднюю стойку на себя и вытяните гранату со ступицы.

Фото. Вытягивание гранаты со ступицы.

Откручивайте направляющие с тормозного диска, и снимайте тормозной диск. Тормозной диск можно сбить молотком, ударяя по краю и проворачивая тормозной диск.

Фото. Снятие тормозного диска.

Также ударами по кругу, можно сбить саму ступицу с подшипника передней стойки.

Фото. Снятие ступицы с передней стойки.

Ступица обычно выбивается с внутренней обоймой подшипника, это нормально.

Фото. Снятая ступица с передней стойки.

Теперь надо сбить старую обойму подшипника со ступицы, ее можно сбить зубилом, сначала острое зубило вбивается между обоймой подшипника и ступицей, затем, аккуратно сбивайте полностью обойму подшипника со ступицы. Если во время выбивания обоймы подшипника со ступицы, наделали задирав на ступице, то их можно заровнять напильником, круговыми движениями, но не перестарайтесь. А если есть съемник то еще лучше.

Фото. Снятие обоймы подшипника со ступицы.

Если есть съемник, то снятие обоймы подшипника со ступицы превращается в очень простое дело.

Фото. Снятие обоймы подшипника со ступицы при помощи съемника.

После снятия подшипника со ступицы обязательно посмотрите на ступицу, если новый подшипник на нее будет одеваться очень легко такую ступицу надо заменить новой. Если оставить ступицу с большим износом то она будет болтаться в подшипнике, короче вся работа коту под хвост. Подшипник новый, но колесо будет болтаться из за износа ступицы.

Фото. Изношенная ступица, которую надо обязательно менять на новую. Стрелкой показано место износа ступицы.

Далее снимайте стопорные кольца с подшипника с двух сторон, стопорные кольца удобно снимать круглогубцами с обточенными кончиками.

Фото. Снятие стопорного кольца подшипника передней ступицы..

Осталось выбить сам подшипник ступицы, для этого вставьте внутреннею обойму подшипника в подшипник, наставьте железяку и выбивайте сильными ударами, тяжелым молотком.

Фото. Выбивание подшипника со ступицы передней стойки.

Теперь протрите начисто седло подшипника, и вставьте стопорное кольцо.

Фото. Вставленное стопорное кольцо.

Все готово для установки нового подшипника ступицы, вставьте подшипник в седло ступицы, и легкими ударами молотка по кругу слегка вбейте, и сразу выровняйте. Подшипник слегка вбили и выровняли как показано на фото, также берите железяку потолще наставьте ее на внутреннею обойму подшипника и сильными ударами тяжелого молотка вбивайте его в ступицу, ставьте штопор на место.

Очень важно, при вбивании подшипника в ступицу, не пытайтесь его забить ударяя по кругу обоймы подшипника, он будет откалываться. Обязательно надо вбивать подшипник через толстый кругляк который упирается во внутреннею обойму подшипника. Таким способом легко забьете подшипник в ступицу, не повредив его.

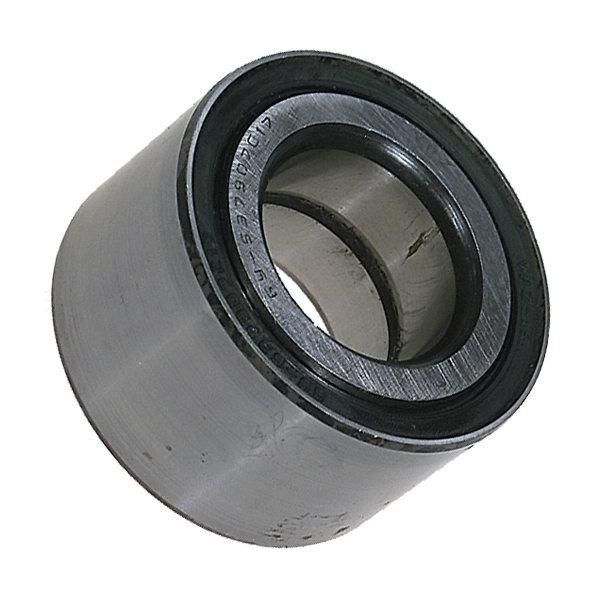

Фото. Подшипник ступицы 2108-3103020

Дальше забивайте саму ступицу в подшипник, но здесь не все просто. Вбивайте ступицу также через толстый кругляк, вставленный в центр. Обязательно ступицу забейте только на половину, в первую внутреннею обойму подшипника, если будите забивать ступицу в подшипник дальше, то вторая внутренняя обойма выскочит из подшипника и повредит пыльник.

Фото. Вбитая ступица наполовину.

Осталось только вставить гранату в ступицу, без шайбы затягивайте гайку на гранате, тем самым затяните ступицу в подшипник. Затем открутите гайку подложите шайбу, и затяните гайку гранаты посильней.

Фото. Вставленная граната в ступицу, перед затягиванием ступицы в подшипник.

Все подшипник ступицы поменян, осталось все собрать в обратной последовательности, не забудьте в самом конце работы очень сильно затянуть гайку гранаты и закернить ее. Этот подшипник не регулируемый, поэтому его затягивают сильно.

Как проверить подшипник ступицы на ВАЗ 2109?

Проверить подшипник передней ступицы можно так. Поднимите домкратом переднее колесо, покачайте руками, проверти осевое биение, если колесо будет качаться, значит подшипник надо менять. Если не качается, крутаните колесо, слушайте, хороший подшипник будет издавать однотонный звук, а если услышите слабые щелчки значит, подшипник надо менять. Также можно определить плохой подшипник не поднимая колеса, признаки такие, на мелких кочках есть стук в колесе, при движении если бросить газ руль начинает тянуть в сторону. Но не всегда виноват подшипник когда руль начинает уводить в сторону, может раскрутились гайки на растяжке рычага подвески, или большой износ резиновых втулок в кронштейне крепления растяжки (крабе), или в рычаге подвески, либо подпущенное колесо, либо неправильный развал колес.

Также может стучать шаровой из за износа, проще проверить подшипник колеса поняв машину на домкрате.

Фото. Передний подшипник ступицы ВАЗ 2108-2112. Маркировка подшипника КТ 100505, ВАЗ-2108 3103020.

Замена подшипника ступицы заднего колеса на автомобиле ВАЗ 2108, 2109, 21099 и их модификациях

Вышедший из строя ступичный подшипник заднего колеса заявляет о возникшей проблеме постоянным, зачастую давящим на уши, воем. Он доносится сзади и не исчезает при движении на нейтральной передаче. По мере увеличения износа подшипника этот звук может все более возрастать. Необходима замена ступичного подшипника заднего колеса.

Читать еще:  Ваз 2110 замена ремня генератора

Проверка подшипника ступицы заднего колеса

Вывешиваем колесо на подшипник которого имеются подозрения. Вращаем его рукой. Колесо с исправным подшипником крутится практически бесшумно. Неисправный подшипник выдает себя шумом и звуком «как будто перекатываются шарики в подшипнике». Степень шума и перекатывания зависит от степени износа самого ступичного подшипника. Для сравнения можно вывесить колесо с исправным подшипником и послушать с каким звуком вращается оно.

Необходимые инструменты

— Удлиненная головка на 30 с длинным воротком, либо аналогичного диаметра изогнутый накидной ключ (либо аналогичный торцевой ключ и т. д.)

Для отворачивания гайки ступицы колеса.

— Тонкое зубило, кернер

Для отгибания замятого края гайки ступицы.

— Трехлапый съемник (необязателен)

Для снятия ступицы с оси колеса.

— Двухлапый съемник, либо специальный полукруглый (необязателен)

Для снятия внутреннего кольца подшипника с оси колеса.

— Съемник – пассатижи

Для снятия-установки стопорного кольца

— Съемник для выпрессовки подшипника из ступицы/запрессовки подшипника в ступицу (необязателен)

— Рожковый или любой иной ключ на 12 (11, 8, 7-в зависимости от вид штифта)

Для отворачивания направляющих штифтов, крепящих тормозной барабан.

— Ключ на 13 (14)

Для отворачивания регулировочной гайки стояночного тормоза.

— Молоток

подшипник заднего колеса автомобилей ВАЗ 2108, 2109, 21099 с гайкой

Подготовительные работы

Работы лучше всего проводить на яме (смотровой канаве), так удобнее. Но если ямы нет, можно обойтись и без нее.

— Фиксируем автомобиль, поставив его на ровной площадке, на первую передачу, подложив под колеса противооткатные упоры.

— Под днищем автомобиля отпускаем гайку затяжки ручного тормоза.

Если автомобиль установлен не на яме (смотровой канаве), то для выполнения этой операции придется поддомкратить одно из колес, поставить страховочный упор под автомобиль и лежа добираться до этой самой гайки.

Порядок проведения замены подшипника ступицы заднего колеса на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

— Снимаем защитный колпак на ступице колеса

— Убираем вмятину на бортике гайки ступицы

При помощи тонкого зубила или керна и молотка выпрямляем замятый край. Для большей наглядности колесо на изображении уже снято.

вмятина на краю гайки ступицы колеса

— Ослабляем затяжку ступичной гайки

Для этого головкой на 30 с длинным воротком (либо специальным ключом) отворачиваем гайку. Возможно придется прикладывать значительное усилие и удлинять рукоятку ключа металлической трубой, так как она может со временем прикипеть или приржаветь. Так же для предотвращения проворачивания колеса, в салоне автомобиля помощник может нажать на педаль тормоза.

ослабляем затяжку гайки ступицы заднего колеса

— Снимаем колесо

Ослабляем болты крепления заднего колеса, домкратим его, подставляем страховочный упор, отворачиваем болты, снимаем колесо.

— Снимаем тормозной барабан

Ключом на 12 (11, 10, 8, 7 — может быть разный размер штифта) отворачиваем два направляющих штифта, крепящих тормозной барабан. Если они не хотят отворачиваться, слегка обстукиваем их молотком.

отворачивание двух направляющих штифтов диска колеса на тормозном барабане

Так как затяжку стояночного тормоза мы уже ослабили, сняться тормозной барабан должен без особого труда. Руками вращаем его вправо-влево и одновременно тянем на себя. Если идет плохо, обстукиваем барабан по кругу сзади резиновой киянкой. Это должно помочь.

тормозной барабан снят

— Окончательно отворачиваем ступичную гайку

Снимаем ее и находящуюся под ней шайбу.

— Снимаем ступицу заднего колеса с подшипником

Устанавливаем на ступицу трехлапый съемник и вращая его гайку стягиваем ступицу с оси колеса.

снятие ступицы заднего колеса автомобилей ВАЗ 2108, 2109, 21099 при помощи съемника

Если съемника нет берем колесо, переворачиваем его задней стороной к себе и крепим к ступице колесными болтами. Болты заворачиваем не до конца, а на несколько витков (желательно, конечно, использовать удлиненные болты, но если их нет, можно использовать обычные). Колесо будем использовать в качестве обратного ударного молотка. Резким движением перемещаем его на себя. Если с одно раза не получилось снять ступицу с оси, проделываем эту операцию несколько раз.

— Снимаем внутреннее кольцо подшипника с оси колеса

Можно использовать двухлапый или полукруглый съемники, а можно просто поставить большое зубило сзади кольца и стукнуть по нему молотком. Кольцо сдвинется по оси, далее его можно поддеть монтажной лопаткой или крупной отверткой и окончательно снять. Если после работы зубилом на оси остались забоины, зачищаем их мелким напильником.

снятие внутреннего кольца подшипника заднего колеса

— Снимаем стопорное кольцо, фиксирующее подшипник в ступице

Используем для этого съемник-пассатижи. Если его нет извлекаем стопорное кольцо отверткой.

снятие стопорного кольца подшипника в ступице при помощи съемника

— Извлекаем подшипник из ступицы

При помощи специального съемника выдавливаем его из корпуса ступицы. Если съемника нет, выбиваем его куском трубы подходящего диаметра. Диаметр трубы должен равен диаметру внутреннего кольца подшипника. По нему и наносим удары.

выбивание старого подшипника из ступицы

— Очищаем и слегка смазываем внутреннюю часть ступицы

— Запрессовываем новый подшипник в ступицу

Делаем это при помощи съемника или тисков, или попросту забиваем его туда используя деревянную проставку и стукая молотком по кругу. На финальном этапе тагого забивания можно использовать старый подшипник в качестве проставки.

забивание нового подшипника в ступицу

— Устанавливаем в паз на ступице стопорное кольцо

Можно использовать для этого съемник-пассатижи, можно просто отвертку.

стопорное кольцо подшипника заднего колеса

— Устанавливаем ступицу со вставленным подшипником на ось

С усилием сдвигаем ее как можно дальше по оси руками. Если не сдвигается, можно через оправку постукать по ВНУТРЕННЕМУ кольцу подшипника, вставленного в ступицу.

насаживание ступицы на ось заднего колеса

— Надеваем шайбу и гайку ступицы.

устанавливаем шайбу и гайку ступицы

— Затягивая гайку, запресcовываем ступицу до упора на ось.

затягиваем гайку

— Ставим на место тормозной барабан и колесо

— Окончательно затягиваем гайку ступицы моментом 186,3-225,6 Н.м (19-23 кгс.м)

Если нет специального ключа для определения момента затяжки, то вспоминаем с каким усилием отворачивали гайку, приблизительно с тем же усилием надо ее затянуть.

Еще пять статей на сайте по ремонту автомобилей ВАЗ 2108, 2109, 21099

Замена подшипника ступицы заднего колеса на автомобиле ВАЗ 2108, 2109, 21099 и их модификациях: 1 комментарий

Отличная статья, все просто и подробно расписано. На днях собираюсь менять подшипник, уверен она мне очень пригодится)))) Спасибо

Замена ступичного подшипника ВАЗ 2108, 2109, 21099

Передние и задние ступичные подшипники ВАЗ 2108, 2109, 21099 не самые ресурсные детали. В среднем они ходят 60-100 тысяч километров пробега. На передней и задней оси применяются двухрядные подшипники.

В этой статье поэтапно разберем процесс замены ступичных подшипников на примере ВАЗ 2109, а также расскажем о признаках износа и выборе новых подшипников.

Читать еще:  Ваз 2105 замена тормозных колодок

Диагностика

При выходе из строя переднего или заднего подшипника, появляется гул во время движения в салоне автомобиля. Для того чтобы точно определить какой из подшипников изношен, нужно поддомкратить колесо и покрутить его руками. Если подшипник изношен, будет слышен характерный шум от переката шариков.

Также если подшипник изношен достаточно сильно, то появиться люфт колеса. Для проверки возьмитесь за него руками и покачайте в разных плоскостях.

Выбор запчасти

Рекомендуем подшипники от производителя FAG. Каталожный номер переднего подшипника 713691010, заднего 545312A.

Инструменты и материалы для работы:

  • Упоры под колеса;
  • Торцевая головка на девять, тринадцать, пятнадцать, девятнадцать, тридцать;
  • Силовой вороток;
  • Домкрат;
  • Ключ для колесных болтов;
  • Подставка под автомобиль;
  • Накидной ключ на девятнадцать;
  • Проникающая смазка;
  • Вороток с трещоткой;
  • Карданчик;
  • Удлинитель;
  • Плоскогубцы;
  • Тиски;
  • Динамометрический ключ;
  • Надставки для демонтажа и установки подшипников;
  • Молоток;
  • Глубокая головка на семь;
  • Шлицевая отвертка;
  • Резиновый молоток;
  • Болгарка;
  • Зубило;
  • Щипцы для стопорных колец;
  • Литиевая смазка.

Замена переднего подшипника

  1. Покажем замену подшипника со снятием амортизационной стойки в сборе с кулаком. Не разъединяем стойку с кулаком, чтобы не нарушить развал-схождение. Это просьба хозяина автомобиля, хотя удобнее было бы заменить подшипник со снятым кулаком.
  2. Установите упор под колесо и ослабьте гайку ступицы. Гайка под головку на тридцать.

  • Ослабьте колесные болты, поддомкратьте и снимите его. После снятия колеса установите подставку под порог и опустите на нее автомобиль с домкрата.
  • Нанесите проникающую смазку и открутите два болта крепления скобы суппорта. Болты под ключ на девятнадцать.

    Снимите суппорт и уложите так, чтобы он не висел на шланге.

    Извлеките шплинт с гайки крепежа рулевого наконечника. Сделать это лучше всего с помощью плоскогубцев.

  • Нанесите проникающую смазку и открутите гайку крепления наконечника. Гайка под головку на пятнадцать.
  • С помощью съемника выдавите палец наконечника из проушины.

    Сбрызните проникающей смазкой и открутите два болта крепления шаровой к поворотному кулаку. Болты под головку на девятнадцать.

    Отведите кулак в сторону и достаньте приводной вал.

    Открутите три болта крепления верхней опоры и снимите амортизатор вместе с кулаком.

    Выкрутите две шпильки и снимите тормозной диск. Грани на шпильках под головку на девять.

    С помощью надставки выбейте ступицу.

    Щипцами снимите стопорные кольца сверху и снизу.

    С помощью надставки по размеру выбейте подшипник из кулака.

  • Шлицевой отверткой очистите канавки под стопорные кольца, а также протрите посадочное место под подшипник.
  • Установите верхнее стопорное кольцо в посадочное место.

  • Смажьте посадочное место и саму внешнюю обойму подшипника.
  • От руки установите подшипник и слегка направьте молотком в посадочное место, чтобы он встал без перекоса. Бить можно только по внешней обойме подшипника.

  • Возьмите старый подшипник и обработайте внешнюю обойму на точиле.
  • Поставьте старый подшипник поверх нового как надставку и забейте подшипник в посадочное место. Обточить внешнюю обойму старого подшипника нужно для того, чтобы его не закусило в посадочном месте.

  • Установите нижнее стопорное кольцо.
  • Зажмите ступицу в тиски и аккуратно подрежьте внешнюю обойму подшипника. После того как подрезали, зубилом перерубите ее и снимите.

  • Смажьте посадочные места на ступице и подшипнике.
  • Установите ступицу как показано ниже и через надставку напрессуйте ее в подшипник. Обратите внимание, надставка должна упираться во внутреннюю обойму подшипника.

  • Далее произведите обратную сборку. Не забывайте использовать новую ступичную гайку и после затяжки закернить ее.
  • Наглядно процедура замены переднего ступичного подшипника ВАЗ 2108, 2109, 21099 в этом видео:

    Замена заднего подшипника

    1. Установите автомобиль на яму.
    2. Ослабьте колесные болты, поддомкратьте и снимите его. Не забывайте про безопасность и установите подставку под порог.
    3. Из ямы ослабьте гайку натяжения ручника. Гайка под головку на тринадцать. Отворачивать ее нужно с удлинителем и карданчиком.

    Открутите две направляющих с помощью головки на семь.

    Пролейте проникающей смазкой, затем обстучите барабан резиновым молотком и снимите его.

    Силовым воротком и головкой на тридцать открутите гайку крепления ступицы.

    Снимите ступицу с вала. Если подшипник сильно изношен, внешняя обойма может остаться на валу. Лучше всего стянуть обойму с помощью трехлапого съемника.

  • Щипцами снимите стопорное кольцо.
  • С помощью надставки по размеру выбейте подшипник.

  • Очистите место посадки нового подшипника, а также канавку под стопорное кольцо.
  • Смажьте внешнюю часть подшипника и место посадки.
  • Обработайте внешнюю обойму старого подшипника на точиле.
  • Установите подшипник в посадочное место и слегка обстучите молотком по кругу, чтобы он стоял без перекоса.
  • Поставьте старый подшипник как надставку и забейте новый подшипник до упора. Обточить обойму старого подшипника нужно для того чтобы его не закусило.

    Установите ступицу на вал, предварительно все смазав. Если ступица не стает от руки, ее можно установить молотком через надставку. В качестве надставки лучше всего использовать головку на тридцать.

  • Установите дистанционную шайбу и наживите новую гайку.
  • Затяните гайку с усилием 200 Нм, закерните ее и произведите обратную сборку.

    Наглядно процесс замены заднего ступичного подшипника ВАЗ 2108, 2109, 21099 в этом видео:

    Резюмируем

    Как видно из вышесказанного, процесс замены ступичных подшипников на ВАЗ 2108, 2109, 21099 — не сложен. На станциях технического обслуживания берут за работу 1000-1500 рублей за замену на передней оси, и 600-1000 рублей на задней. Чтобы сэкономить эти деньги, нужно работать по выше представленным инструкциям и иметь перечисленный набор инструмента.

    Замена ступичного подшипника на ВАЗ 2109 (видео)

    Нарушение работоспособности передней ступицы автомобиля ВАЗ 2109, вызванное неисправностью подшипников, может привести к достаточно печальным последствиям.

    Без нормально функционирующей ступицы колеса прекращают вращаться с необходимой скоростью. Это приводит к повреждению системы торможения, а затем ломается весь автомобиль.

    При обнаружении неисправностей их следует незамедлительно устранить.

    Причины и симптомы износа ступицы

    Выполнить замену подшипника передней ступицы вам придется, если вы обнаружите несколько признаков его износа.

    Признак

    Ваши действия

    Проявляться это может в пошатывании колеса. Люфт может быть вызван потерей эффективности как самой ступицы, так и ее подшипника

    При езде вы можете слышать непонятные, посторонние звуки, идущие от колес. При наборе скорости гудение только увеличивается, но после этого при снижении скорости шум остается на прежнем уровне. Если гул исходит с одной стороны, тогда менять ступицу и подшипник следует только на ней. Если с двух сторон, тогда замените обе

    Быстрый нагрев подшипника

    Достаточно опасный диагноз, который приводит к перегреву суппортов. Как результат, они также выходят из строя. Плюс быстрее начинает закипать тормозная жидкость, что ведет к отказу тормозов. Потому проблему следует устранить незамедлительно

    Проверка подшипника на люфт

    Диагностика люфта позволит определить, нужно ли снимать и менять ступичный подшипник, либо можно подкорректировать состояние узла и некоторое время спокойно продолжать эксплуатировать свой ВАЗ 2109.

    Читать еще:  Ваз 2106 замена передних амортизаторов

    Проверка на люфт

    Проверка люфта подшипника передней ступицы — задача простая, с которой справится даже новичок. Ехать на СТО и тратить деньги не стоит.

    Действуя по инструкции, вы легко определите люфт.

    1. Поднимите автомобиль на достаточную высоту, чтобы колеса оторвались от земли. Вам пригодится хороший домкрат.
    2. Если есть смотровая яма, тогда можно обойтись без домкрата.
    3. Прокачайте колесо. Тут важно удерживать колесо с двух сторон и максимально прочно зажать его. Раскачивать нужно в направлении от себя в одинаковом направлении.
    4. Если небольшой люфт ощущается, попробуйте посильнее затянуть гайку подшипника. Иногда в процессе езды по плохим дорогам она теряет свою хватку, отсюда возникает люфт.
    5. Если затяжка гайки не помогла, придется поменять ступицу или подшипник.
    6. Не лишним будет проверить на люфт, раскачав колесо в разных направлениях, одной рукой прижав колесо к себе, а второй — расшатывать его от себя.
    7. Если такая раскачка показала, что люфт имеется, виновником выступает уже не подшипник и ступица, а рулевые наконечники. Их требуется заменить.
    8. Замена верхней шаровой опоры потребуется, если подергать колесо с упором на верхнюю его часть и обнаружении люфта.
    9. Подергайте уже нижнюю часть. Люфт говорит о необходимости замены нижней опоры.

    При обнаружении износа подшипника передней ступицы, следует сразу заменить оба элемента, а не менять только со стороны, где обнаружена проблема.

    Выбор подшипников

    Чтобы заменить ступичный подшипник, вам потребуется знать о его параметрах, размерах, характеристиках, предъявляемых конкретно для ВАЗ 2109.

    Для «девятки» используется радиально-упорный роликовый двухрядный подшипник с коническими роликами. Осевые зазоры предварительно отрегулированные, заполненные смазкой. Закрытый тип подшипника.

    Опираясь на таблицу, вы сможете отыскать оптимально подходящий подшип для передней ступицы вашего автомобиля.

    Параметр

    Требуемый показатель

    Предельная частота вращения

    Замена

    Подобрав необходимый для замены комплект подшипников передней ступицы, можно приступать к работе.

    Для ремонта вам потребуется помимо стандартного набора инструментов, специальные оправки для подшипников. При их отсутствии можно воспользоваться трубой, подходящей по диаметру.

    Демонтажные работы

    Следуя инструкции и опираясь на видео уроки, вы сможете своими руками заменить подшипник передней ступицы.

    1. Ослабьте натяжение болтов колеса, снимите декоративную пластиковую заглушку с подшипника ступицы и расконтрируйте крепежную гайку.
    2. С помощью торцевой головки и рычага ослабьте крепежную гайку подшипника.
    3. Поднимите автомобиль с помощью домкрата, после чего снимите колеса с той части передка автомобиля ВАЗ 2109, где планируется выполнять замену подшипа.
    4. Снимите все, что может помешать вам демонтировать ступицу. К таковым объектам относится тормозной диск, крепление к поворотному кулаку, шаровой опоре, болты крепления поворотного кулака, крепежи передней стойки. Демонтируйте все это и двигайтесь дальше.
    5. Полностью открутите гайку передней ступицы, снимите ее и демонтируйте упорную шайбу.
    6. Из кронштейна передней стойки необходимо вывести ступицы и снять ее.
    7. Ступица демонтирована, потому можно выпрессовать из нее поврежденный подшипник и поставить на его место исправный узел.
    8. Положите ступицу на тиски или разместите другим удобным для вас способом.
    9. Используя выколотку, которая подходит по диаметру, прессуйте ступицу из внутреннего кольца подшипа.
    10. В некоторых случаях наружная часть внутреннего кольца может остаться на ступице. В такой ситуации вам не обойтись без съемника. Вообще лучше работать со специальным инструментом. Он наверняка найдется среди ваших знакомых или соседей по гаражу.
    11. Этой же выколоткой необходимо извлечь подшипник из поворотного кулака. Чтобы сделать такую работу, придется заранее снять стопорные кольца. Они извлекаются любым подручным инструментом, например шилом. Хотя есть специальные зажимы для подобных целей.

    Аккуратность превыше всего

    1. Все, подшипник ступицы вам удалось снять.
    2. Тщательно обработайте все демонтированные детали, используя чистый керосин. Соблюдайте правила пожарной безопасности.
    3. Оцените состояние самой ступицы. Если на ней есть следы повреждений, дефекты, сколы, ее следует заменить на новую.
    4. Новый подшипник устанавливается на место при помощи тисков или пресса. Усилие при этом прикладывают обязательно к наружным кольцам.
    5. Использовать инструмент типа молотка для забивки подшипника категорически запрещается, поскольку это приведет к разрушению новой детали.
    6. Установив подшипник передней ступицы, выполните процедуру обратной сборки
    7. Не забудьте поменять гайку ступицы.
    8. Когда узел будет полностью собран и автомобиль опущен на землю, только тогда необходимо полностью затянуть крепежные гайки.

    Ремонтировать переднюю ступицу при износе, поломке подшипника не так сложно, как может показаться на первый взгляд. Наша инструкция, дополненная видео руководствами, поможет вам своими руками выполнить процесс от начала и до конца.

    Замена подшипника задней ступицы своими руками

    Нередко приходит сталкиваться с такой проблемой на ВАЗ 2108-2109, когда при движении автомобиля слышится довольно неприятный гул с задней оси, что скорее всего свидетельствует о необходимости замены заднего ступичного подшипника. Эта процедура не из легких, но все же, имея под рукой все необходимое, сделать это можно и в гараже без обращения на СТО. Итак, для замена подшипника задней ступицы понадобится следующий инструмент:

    1. Деревянный брусок небольшого размера
    2. Молоток
    3. Трещотка или вороток
    4. Головки торцевые на 7 мм и 30 мм
    5. Удлинитель или труба по размеру
    6. Щипцы для съема стопорных колец
    7. Тиски
    8. Съемник с поворотными захватами

    Порядок демонтажа подшипника на ВАЗ 2109 — 2108

    Для начала необходимо выполнить следующие действия:

    • Снимаем пылезащитный колпачок и срываем ступичную гайку
    • Поднимаем автомобиль домкратом и снимаем заднее колесо
    • Снимаем тормозной барабан

    Далее можно до самого конца открутить гайку ступицы, используя подходящий вороток и головку:

    После чего вынимаем гайку. Затем устанавливаем специальный съемник с поворотными захватами, и закручивая его шток, стягиваем тем самым саму ступицу с полуоси, как это наглядно продемонстрировано на фото ниже:

    В итоге получается примерно следующий результат.

    Теперь зажимаем ступицу в тисках, и с внутренней стороны при помощи щипцов вынимаем стопорное кольцо.

    После этого переворачиваем ступицу и при помощи подходящей проставки и молотка выбиваем подшипник наружу:

    Конечный результат проделанной работы можно посмотреть на фото внизу:

    Установка нового ступичного подшипника на ВАЗ 2109 — 2108

    Берем новый подшипник и смазываем его обойму, а также внутреннюю поверхность ступицы, смазкой типа «литол»:

    А теперь аккуратно наставляем новый подшипник и запрессовываем его на свое место.

    Делать это стоит очень осторожно, чтобы не было перекосов и чрезмерных усилий. Можно это выполнять, наставляя деревянный брусок и аккуратно бить молотком по центру:

    А затем до конца забить все той же проставкой, что и при снятии. Запрессовывать необходимо до тех пор, пока не появится углубление под стопорное кольцо, соответственно ставим его на место, сживая щипцами:

    Далее смазываем внутреннюю часть обоймы подшипника, саму полуось и одеваем ступицу. Сначала можно руками попробовать ее набить, но лучше всего делать это при помощи наставки и бить по внутренней обойме подшипника. На фото ниже показано стрелкой:

    Устанавливаем все оставшиеся детали в обратном порядке.

  • Ссылка на основную публикацию
    Adblock
    detector
