Как заменить прокладку впускного трубопровода и выпускного коллектора
Как заменить прокладку впускного трубопровода и выпускного коллектора
Фото- и видеоинструкция для тех, кто планирует самостоятельно заменить прокладку впускного трубопровода и выпускного коллектора на ВАЗ 2114, 2113, 2115
Для выполнения работ по замене прокладки впускного трубопровода вам потребуется смотровая яма или эстакада.
Процедура снятия
- Первым делом отсоединяем аккумулятор.
- Снимаем приемную трубу.

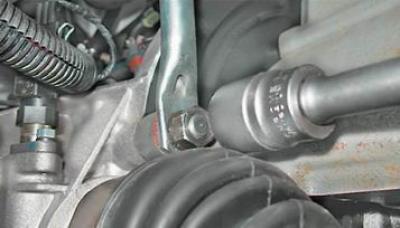

Ключом на 17 мм отворачиваем гайку нижнего крепления левой штанги (гайка расположена над правым приводом переднего колеса).
Ключом на 13 мм отворачиваем болт нижнего крепления правой штанги к блоку цилиндров.- Снимаем ресивер
- Снимаем топливную рампу.
На двигателе 2111 (1,5i) ключом на 13 мм отворачиваем три гайки крепления и снимаем кронштейн.
Ключом на 13 мм отворачиваем две гайки крепления монтажной проушины и снимаем ее.
Ключом на 13 мм ослабляем затяжку гайки нижнего крепления кронштейна, и отворачиваем гайку верхнего крепления кронштейна.
Отводим кронштейн в сторону.
Ключом на 13 мм отворачиваем гайку верхнего крепления правой штанги.
Снимаем правую штангу и дистанционную втулку со шпильки впускного трубопровода.
Ключом на 17 мм отворачиваем гайку верхнего крепления левой штанги и снимаем штангу.
Ключом на 13 мм с удлинителем отворачиваем четыре гайки верхнего крепления и две гайки нижнего крепления впускного трубопровода и выпускного коллектора (для наглядности показано на снятой головке блока цилиндров).
Снимаем впускной трубопровод.
Снимаем выпускной коллектор.

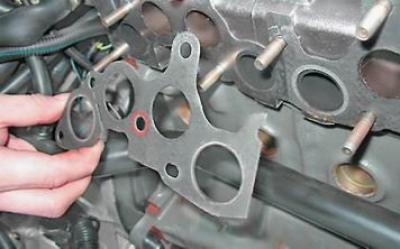

Снимаем со шпилек прокладку.
Устанавливаем выпускной коллектор и впускной трубопровод в обратной последовательности, заменив прокладку новой.
Видео по теме:
Замена коллектора ВАЗ 2114
Смотрите также
Как проверить ДАД
- 58 0 53k
Как снять выпускной коллектор, если прикипела шпилька
- 4 0 19k
Как открутить сорванный болт
- 4 1 15k
Как заменить уплотнительное кольцо впускного коллектора
- 1 0 9k
Подойдёт ли выпускной коллектор 2115 на 2109?
- 0 0 1k
Коллектор (резонатор, «штаны») — навесное оборудование двигателя, представляет собой закрытый резервуар сложной формы с общей камерой (ресивером) и отводящими патрубками. По характеру выполняемых функций в авто, коллекторы бывают двух типов — выпускной и впускной.
Основной задачей впускного коллектора является подача воздуха с распределительной системы, его смешивание с топливом и превращением в воздушно-топливную смесь нужной консистенции, с последующей равномерной подачей в камеру сжигания цилиндров. Следовательно, главной задачей выпускного коллектора является сбор выхлопных газов от цилиндров мотора в единую трубу.
Основные признаки и причины поломки впускного коллектора ВАЗ 2114
- основной симптом выхода из строя впускного коллектора — это резкая потеря мощности двигателя автомобиля.
- в то же время наблюдается увеличение расхода топлива, при ухудшении тяги и падения работоспособности двигателя.
- Часто на неисправность указывает то, что в одном из фланцев коллектора отсутствует шпилька. Ее просто-напросто отрывает, когда коллектор идет «винтом», то есть из-за перепада температур, например зимой, или же со временем (средний срок службы 7 лет), коллектор начинает искривляться по плоскости, и шпильку просто «выплевывает», вырывает.
- Из-за того, что коллектор «повело», может образоваться трещина и, как следствие, газы отработки двигателя выходят, и коллектор необходимо менять.
Советы по замене впускного коллектора
Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.
Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.
Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:
- ключи «на 8», «на 10», «на 13», «на 17»;
- насадка типа «кардан» и торцовые головки «на 17», «на 19»;
- магнитная отвёртка;
- отвертки, пассатижи;
- новый впускной коллектор.
К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей.
Стоимость указана на весну 2017 года по Москве и области.
Ослабляем хомут и отсоединяем шланг вентиляции картера.
Замена выпускного коллектора и прокладки на ВАЗ 2114
Выпускной коллектор – узел, который отвечает за качества езды, без которых комфорт невозможен. Это тишина и отсутствие запаха выхлопа под капотом, который может затягивать в салон через отверстие салонного фильтра. Устранение негерметичности выхлопного коллектора ВАЗ 2114 – ремонт необходимый. К счастью, срочным он не бывает, можно подготовиться заранее и выбрать удобный момент.
Выпускной коллектор на ВАЗ 2114
Причины неисправностей
Ключевой фактор, являющийся причиной 90% неисправностей выпускного коллектора на автомобилях ВАЗ 2114 – высокая температура и не самые качественные материалы, из которых изготавливаются детали. В процессе эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частотное явление для автомобилей ВАЗ старше 7-8 лет.
Автосервисы предлагают услуги заваривания трещин аргонной сваркой. Однако, по ряду причин для авто старше 7 лет это занятие бесполезно.
1) Только снять и поставить выпускной коллектор обойдется примерно в 2,5 тысяч рублей. С учетом работы сварщика и прочих действий стоимость ремонта может составить 4-5 тысяч рублей. Если делать работу самостоятельно, покупка новой детали обойдется дешевле.
2) Сварка, даже аргонная, нарушает структуру «уставшего» металла. Вареная деталь редко служит дольше года, после чего появляются новые дырки. Чем старше авто – тем быстрее проблема возвращается, и коллектор снова приходится снимать.
Если автомобиль старше 8 лет и возникают проблемы с трещинами в коллекторе, деталь лучше снять и поменять на новую.
Признаки неисправностей
Прокладка выпускного коллектора
Один из главных признаков негерметичности в системе –«спортивный» рычащий звук при наборе оборотов двигателя. Это может быть симптомом разных неисправностей выхлопной системы. Для проверки лучше взять помощника и отправиться в гараж с ямой или на эстакаду. Чаще всего на глаз можно определить, кроется проблема в глушителе, резонаторе или выпуске.
Износ прокладки может проявляться во время завода. Откройте капот и заведите автомобиль – белый или сероватый дымок, поднимающийся со стороны коллектора во время прогрева, свидетельствует о негерметичности по этой причине. С этой проблемой владельцы автомобилей ВАЗ обычно сталкиваются раз в 3-4 года. При использовании некачественных запчастей и раньше. Выходом может стать изготовление стальной прокладки на заказ. Она может прослужить столько же, сколько коллектор целиком.
Сервисные специалисты, привлекая клиентов, любят рассказывать страшные истории о взрыве выхлопного коллектора на автомобилях ВАЗ 2114 из-за трещин. В действительности это не более чем миф. Но реальные проблемы не менее серьезны, поэтому откладывать ремонт в далекий ящик не стоит.
Трещины в выпускном коллекторе или изношенная прокладка могут быть причиной грязной работы двигателя.
1) В выхлопном коллекторе установлен лямбда-зонд, влияющий на работу системы впрыска. Сильный подсос воздуха нарушает массовое содержание кислорода в выхлопе, лямбда неправильно корректирует качество смеси, вызывая троение, неровный холостой ход, потерю мощности, «черные» свечи.
2) Еще одна функция – вентиляция картера. Нарушение циркуляции воздуха вызывает нарушения в работе газораспределительного механизма, повышенный износ клапанов, образование нагара на поршнях и прочие «радости».
Если повышенная шумность и неприятные запахи при работе мотора сочетаются с грязной работой, автомобиль нуждается в срочном ремонте.
Инструмент и необходимые детали
Для снятия коллектора выпуска на ВАЗ 2114 с целью замены прокладки или детали целиком потребуется следующий инструмент:
- ключи рожковые и накидные на 8, 10, 13, 17;
- ключ с головками на 17, 19;
- отвертки, пассатижи.
Также желательно иметь под рукой такие инструменты, как дремель, гайкорез или гайкоруб. Как правило, крепеж на деталях выхлопной системы прикипает намертво.
За несколько дней до планируемого ремонта начните обрабатывать доступные гайки WD-40 или другой проникающей смазкой. Повторяйте операцию 2-3 раза. Это немного упростит задачу снятия коллектора.
Часто возникает вопрос: стоит ли после снятия и замены прокладки пользоваться герметиком. Специалисты считают, что если и мазать прокладку герметиком – то только качественным силиконовым. Плохой герметик способен принести двигателю ВАЗ 2114 много бед: прогорая, он превращается в «катышки», которые затягивает в картер. А это ненужное загрязнение поршневой системы.
Порядок снятия выпускного коллектора
Перед тем, как снимать выхлопной коллектор самостоятельно, подумайте 7 раз. Выполнение этой работы в сервисе недешево, но труднодоступность и сложность откручивания некоторых гаек может стать серьезной проблемой.
Отворачиваем болт крепления к впускной трубе
До снятия важно слить охлаждающую жидкость, поскольку в процессе антифриз может попасть в цилиндры. Последовательность действий для автомобилей с инжектором такова:
- Отсоединить АКБ, освободить тросик газа от дроссельной заслонки.
- Отсоединить трубки топливных магистралей.
- Отсоединить провода от ДПДЗ и регулятора холостого хода.
- Освободить шланги картерной вентиляции, вакуума, усилителя тормозов.
- Снимите ресивер, уберите провода блока форсунок и снимите топливную рампу инжектора.
- Убрать кронштейн и термоэкран.
- После этого можно отсоединять от коллектора приемную трубу, выпускной и впускной коллекторы.
Все прокладки после разбора меняются на новые. Обратите внимание при покупке, что прокладки выхлопного коллектора для 8-клапанных и 16-клапанных ВАЗ 2114 различны. Подбирайте детали внимательно, и сможете избежать потери времени и денег.
Прокладка впускного трубопровода и выпускного коллектора — замена
Для выполнения работы потребуется смотровая яма или эстакада.
Снятие
1. Подготавливаем автомобиль к выполнению работы и отсоединяем аккумуляторную батарею (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

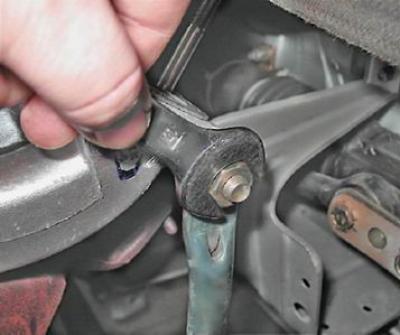

3. Ключом на 17 мм отворачиваем гайку нижнего крепления левой штанги (гайка расположена над правым приводом переднего колеса).

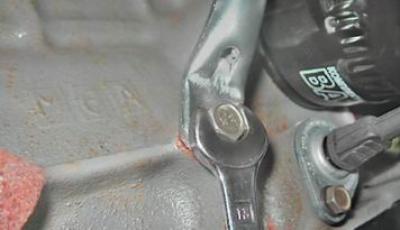

4. Ключом на 13 мм отворачиваем болт нижнего крепления правой штанги к блоку цилиндров.

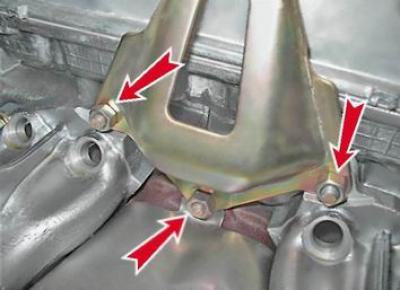

7. На двигателе 2111 (1,5i) ключом на 13 мм отворачиваем три гайки крепления и снимаем кронштейн.
8. Ключом на 13 мм отворачиваем две гайки крепления монтажной проушины и снимаем ее.

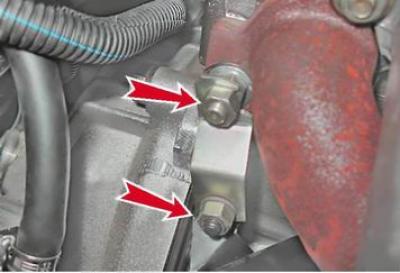

9. Ключом на 13 мм ослабляем затяжку гайки нижнего крепления кронштейна, и отворачиваем гайку верхнего крепления кронштейна.
10. Отводим кронштейн в сторону.

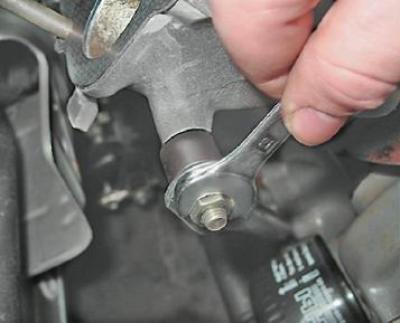

11. Ключом на 13 мм отворачиваем гайку верхнего крепления правой штанги.

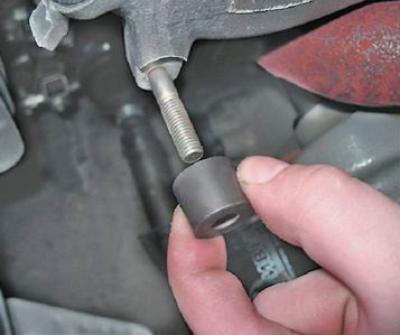

12. Снимаем правую штангу и дистанционную втулку со шпильки впускного трубопровода.
13. Ключом на 17 мм отворачиваем гайку верхнего крепления левой штанги и снимаем штангу.
14. Ключом на 13 мм с удлинителем отворачиваем четыре гайки верхнего крепления и две гайки нижнего крепления впускного трубопровода и выпускного коллектора (для наглядности показано на снятой головке блока цилиндров).
15. Снимаем впускной трубопровод.

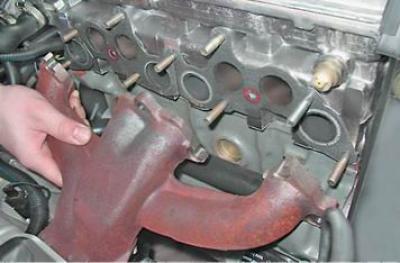

16. Снимаем выпускной коллектор.
17. Снимаем со шпилек прокладку.

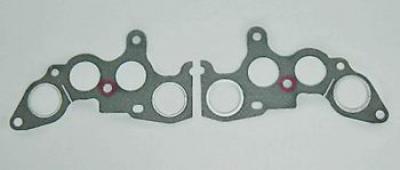

Замечание: Прокладка состоит из двух частей.
Установка
Устанавливаем выпускной коллектор и впускной трубопровод в обратной последовательности, заменив прокладку новой.
Замена прокладки выпускного коллектора на ВАЗ-2114 своими руками
Замена прокладки выпускного коллектора на ВАЗ-2114 весьма сложная процедура и требует определенных знаний и опыта. Так, не все опытные автолюбители способны сделать это правильно. Кроме того, что через выпускной коллектор выходят отработанные газы, он ещё отвечает и за нормальную работу двигателя, поскольку на нём установлен лямбда-зонд.
Видео о замене прокладки выпускного коллектора на ВАЗ-2114
Видеоматериал расскажет, как правильно заменить прокладку выпускного коллектора, а также поведает о некоторых тонкостях и нюансах этого процесса.
Схема впускного и выпускного коллектора
Схема конструкции впускного и выпускного коллекторов
Поскольку прокладка расположена на шпильках коллектора, то для её замены придется узел демонтировать полностью. Конечно, эта операция займет много времени и сил.
Необходимый инструмент для замены
Прежде чем приступить непосредственно к процессу, необходимо определиться с необходимым инструментарием. Итак, что же понадобится: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.
Теперь, когда все подготовлено, можно приступать непосредственно к работе. Для того, чтобы коллектор снялся без особых проблем и заржавевшие болты не создали хлопоты, перед выполнением операций необходимо всё смазать WD-40. Желательно сделать это несколько раз. Перед тем, как выполнить операцию, необходимо ещё раз подумать, всё взвесить и рассчитать свои силы.
Пошаговая инструкция (алгоритм с фото)
Если, всё-же автолюбитель решился, то рассмотрим, пошаговую инструкцию по замене прокладки:
- Снимаем «клемму-минус» с аккумуляторной батареи.
Снимаем клемму с АКБ
Снимаем топливные трубки указанные на фото
Проводим отключение ДПДЗ
Отключаем датчик РХХ
Откручиваем патрубки указанные на фото
Снимаем топливную рампу
Демонтируем приемную трубу
Снимаем впускной коллектор
Выкручиваем крепежные гайки и снимаем выпускной коллектор
Проводим замену прокладки
Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.
Выбор детали
21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).
Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:
- Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
- AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
- Украинская компания «Богдан» также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.
Причины неисправности
Согнутые клапана вследствие нарушения фаз газораспределения
Когда, все процессы рассмотрены, можно перейти непосредственно к определению причин выхода из строя прокладки коллектора. Итак, рассмотрим, основные из них:
- Износ . В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться.
- Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.
- Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание.
Выводы
Заменить прокладку выпускного коллектора на двигателе ВАЗ-2114 достаточно тяжело и не просто, что может стать целым испытанием для многих начинающих автомобилистов. Но, если соблюдать инструкцию, то все выйдет. Ну, а если не под силу, то прямой путь на автосервис. Особое внимание стоит обратить на качество изделия, чтобы не пришлось менять деталь через несколько тысяч километров.
