Замена щеток генератора на ВАЗ-2113, 2114, 2115

Замена щеток генератора на ВАЗ-2113, 2114, 2115

Щетки генератора служат проводниками электрического тока: подводят и отводят его. Благодаря их работе генератор вырабатывает напряжение, что способствует стабильному функционированию электронных механизмов автомобиля.

Щетки делают из графита, особенно популярны угольные детали, а для двигателей, работающих на высоких оборотах, щетки пропитывают специальным составом, что не дает им прийти в негодность раньше положенного времени.

Основные неисправности

Первостепенной причиной поломки генераторных щеток является их износ, который дает о себе знать плохим зарядом аккумулятора. Обнаружить вышедшую из строя деталь можно по следующим неполадкам:

  • сбои в напряжении;
  • быстро разряжается или совсем не заряжается аккумулятор;
  • фары начинают гореть гораздо слабее или моргают;
  • моргают приборные лампочки;
  • не хватает напряжения для работы электроники и она отключается (магнитола, например).

Зачем менять щетки

В случае обнаружения признаков поломки щеток следует их заменить. Если не осуществить ремонт своевременно, есть вероятность того, что вскоре потребуется покупка нового генератора, а это уже совершенно другие расходы. Аккумулятор может продержать зажигание без щеток только в течение нескольких минут, а это значит, что его придется постоянно заряжать. А вскоре и заменить.

Проверить состояние щеток можно по величине их выступа из посадочного гнезда. Если размер выступа не достигает пяти миллиметров, значит их следует немедленно заменить, чтобы избежать возможных проблем.

Замену рекомендуется производить каждые 50000 км или каждый сезон, что является залогом безопасной эксплуатации транспортного средства. Лучше иметь запасной комплект запчастей, чтобы не попасть в неприятную ситуацию на дороге с последующим вызовом эвакуатора.

За комплект щеток потребуется заплатить от 150 до 200 рублей в зависимости от магазина. Стоимость ремонта в автосервисе обойдется в 200-300 рублей, недорого, конечно, но зачем платить за то, что можно сделать самостоятельно?

Замена

Процесс замены старых щеток на новые не занимает много времени и не требует специальных знаний. Единственное, что необходимо подготовить, так это инструменты:

  • накидной ключ на 13;
  • плоская отвертка (обыкновенная);
  • торцевая головка на 8 с трещоткой.

Без снятия генератора

Если вы уверены, что проблема поломки автомобиля — неисправность именно щеток генератора, тогда можно обойтись и без его снятия.

  1. Выключаем клемму минусовую.
  2. Отсоединяем провода.
  3. На корпусе щеткодержателя выкручиваем два болта, держащие его.
  4. Извлекаем конструкцию.
  5. Проверяем на наличие повреждений, размера выступающей части щеток (он должен быть не менее 5мм).
  6. Устанавливаем новые элементы и производим монтаж в обратной последовательности.

При снятом генераторе

Причиной плохой зарядки автомобиля могут быть не только щетки, но и ремень генератора. Чтобы исключить это момент, при замене щеток следует его снять, для проверки состояния ремня.

Для начала производим демонтаж агрегата.

  1. Выкручиваем болт, крепящий ремень генератора.
  2. Агрегат отодвигаем к двигателю и снимаем ремень.
  3. Откручиваем планку натяжителя и убираем ее.
  4. Отсоединяем штекер и клеммы.
  5. Вытаскиваем деталь.

Переходим к щеткам

  • Открываем защитный кожух (крышка).
  • Отсоединяем провода питания щеток.
  • Выворачиваем два болта, крепящих нужным нам элемент.
  • С правой стороны, используя ключ на 13 выворачиваем одну гайку.
  • Регулятор напряжения следует поднять.
  • Старые щетки проверяем.
  • Очищаем место их расположения.
  • Устанавливаем новые элементы и собираем все в обратной последовательности.

Итог замены

После замены могут выдаваться ошибки о низком заряде батареи или о неисправности генератора, не нужно сразу же пытаться найти причину поломки. Такое явление не редкость, поскольку новые щетки только начали притираться. Спустя некоторое время все придет в норму, и вы сможете спокойно продолжить эксплуатацию автомобиля.

Лада 2113 злая зая › Бортжурнал › Замена щёток генератора

Ехал я сегодня с учёбы, и по пути у меня перестал играть сабвуфер, не придавая этому особого внимания с мыслью дома разберусь продолжил свой путь, но по пути отказал ещё и телевизор, мысль та же, движение продолжается, по пути заехал ещё на родник, набрал воды, сел в машину, запустил двигатель, услышал как стартер еле крутит двигатель и понял, что дело плохо, БК показал напряжение сети в 10 вольт, без музыки, телевизора, фар и туманок я рванул домой, благо осталось менее 2км, пока ехал напряжение упало до 9 вольт. Летом я работал в сервисе, чего там только не видел и сразу понял, что в моём случае это скорее всего диодный мост или щётки генератора, генератор снимать неудобно и долго, поэтому решил начать со щёток.

Замена не сложная и займёт минут 30, сначала нужно снять клемму плюса с аккумулятора, затем открутить гайку на генераторе, которая крепит 2 провода и снять эти провода, затем снять провод на разъёме папа-мама и снять пластиковый кожух, для его съема необходимо оттянуть три зажима, которые его держат, и потянуть кожух на себя.

Сразу говорю, держать руками одновременно 3 зажима неудобно, поэтому один зажим оттягивайте и вставляете что-нибудь под него, а оставшиеся два оттягивайте рукам. После съема кожуха откручивайте щетки, они крепятся на двух болтах, далее ставим новые щётки и собираем всё в обратной последовательности.

Сняв щётки у меня сразу отпали все сомнения — это была их вина! Прихватив щётки я закрыл машину и отправился в ближайший магазин запчастей, благо он не далеко, метрах в 150-200, купил щётки и тут же отправился ставить их на законное место))
Для сравнения износа фото старых и новых щёток

Читать еще:  Какой аккумулятор выбрать на ваз 2114

Со сборкой проблем не возникло, всё легко встало на свои места, поставил щётки, подцепил, одел кожух, подцепил + на аккумуляторе. После этого дождался друга и с толкача завели машину, БК показывал 13,5 вольт зарядку! Но к вечеру немного приутих до 12,8 что оптимально для него))

Щётки у меня кончились на 83000 пробега.

Ну что же, всё хорошо, что хорошо кончается, теперь всё работает исправно, не забываем нажимать мне нравится и рекомендую, может кому-то моя статья и пригодится, спасибо тем кто меня читает и тем кто подписан! Всем удачи и пока =)

Щетки генератора.

Как определить, что щетки генератора необходимо заменить?

Щетки генератора деталь которая есть практически в каждом автогенераторе.

Чем современней автомобиль, особенно иномарка, тем больше в нем электрических потребителей, которые тем или иным образом облегчают жизнь владельцу машины. Соответственно все большую роль среди автомобильных агрегатов играет автогенератор, который снабжает электричеством все потребители на машине.

Для чего предназначены щетки генератора?

С помощью щеток генератора напряжение с реле регулятора подается на обмотку возбуждения — ротор . На роторе закреплены коллекторные кольца — коллектор ротора к которому плотно прилегают щетки. Чтобы передать ток с реле напряжения на обмотку ротора, щетки должны находится в определенном положении и прижиматься к коллекторным кольцам с определенной силой. Для этого они установлены в посадочных местах щеткодержателя и с обратной стороны их поджимает пружина.

Материал из которого изготовлены щетки генераторов иностранных производителей — смесь меди и графита отличается от отечественных лучшей износостойкостью и проводимостью. По этой причине не рекомендуется установка на иномарки этого элемента от отечественных автомобилей.

Как узнать, когда нужна замена щеток генератора?

  1. Пробег автомобиля, 150-200 тыс. км. является сроком когда деталь порядком изношена.
  2. Загорается и снова тухнет контрольная лампочка зарядки аккумулятора. Так может продолжаться несколько дней, пока значок не загорится окончательно.
  3. Потеря мощности или просадка напряжения из за неплотного прилегания изношенной детали.
  4. Скачки напряжения бортовой сети автомобиля могут свидетельствовать о неисправности детали.
  5. Если на генератор попало много моторного масла или иной технической жидкости, в этом случае деталь подвержена повышенному износу.

Как проверить, действительно ли необходима замена щеток генератора?

Для определения причин неисправности необходимо разобрать генератор и осмотреть щетки генератора — они должны быть достаточной длинны и контактировать с контактными кольцами.

Если оставшаяся длинна хотя бы одного элемента менее 3 мм, необходима замена в любом случае. Также щетки генератора должны быть хорошо подвижны в своих посадочных местах, иметь примерно равную остаточную длину, не должны быть загрязнены, пружины должны прижимать с одинаковым усилием.

Как выполнить замену щеток на генераторе? Порядок действий.

На многих современных автогенераторах щетки составляют одно целое с реле регулятором напряжения, например это справедливо для фирм Valeo, Bosch, Mitsubishi, Magneti Marelli у фирмы Denso реле регулятор выполнен отдельно от щеточного узла.

Для замены щеток генератора, если они встроены в реле регулятор, из инструментов потребуются паяльник 40-100 Вт, припой, флюс, сверло 1,5-3 мм, дрель или шуруповерт, а также инструмент для снятия регулятора.

  1. Снимаем защитную крышку
  2. Снимаем реле-регулятор напряжения (либо щеточный узел)
  3. Со стороны крепления жгута щетки высверливаем контакт так, чтобы остатки детали вышли. Стараемся не повредить пружину, которая находится внутри щеточного узла.
  4. Берём новые щетки, проверяем свободно ли они двигаются в своих посадочных местах
  5. Вставляем пружину и заводим жгут в отверстие, так чтобы осталась необходимая рабочая длинна.
  6. Запаиваем место контакта, остатки жгутов отрезаем.
  7. Собираем все в обратной последовательности.

На некоторых реле регуляторах возможна замена щеток генератора, а на некоторых деталь заменить не получиться, можно заменить реле регулятор в сборе.

Например на генераторах Бош примерно с 2000 года реле регулятор идет в сборе с щетками, замена не возможна.

Мы можем произвести замену щеток генератора Bosch, Valeo, Denso, Mitsubishi, Форд Фокус 2, Хендай, Киа, Тойота и другие.

Для того, чтобы купить щетки генератора необходимо знать их размеры, образец либо марку или модель агрегата.

Самые распространенные размеры щеток для генератора следующие: 4*6*18, 5*8*20, 5*6*15, 4*7*19, 5*7*15. Для различных производителей размеры: длинна, ширина, высота могут быть разными.

В нашем сервисном центре можно провести бесплатную диагностику генератора, замену щеток генератора или просто купить щетки генератора.

  • Есть снятие/установка генератора с автомобиля.
  • Ремонт генератора в течении 1 часа.
  • Все детали в наличии.
  • Бесплатная диагностика.

Звоните нам по тел. +7 (495) 645-60-46, или +7 (905) 513-64-75.

Замена щеток генератора ВАЗ 2113, 2114, 2115

Если на автомобилях ВАЗ 2114, 2113, 2115 аккумулятор начал держать зажигание только в течение нескольких минут, необходима замена щеток генератора. Если не выполнить ремонт своевременно, то придется постоянно заряжать агрегат, в ближайшее время – установить новый. Проверить работоспособность щеток несложно – по размеру выступа из гнезда. Если полученный результат превышает 5 миллиметров – нужно приступать к работе. Можно действовать по регламенту: через каждые 50 тысяч километров или каждый сезон. Этот ремонт – не сложный, его можно выполнить своими руками.

Читать еще:  Подключение сигнализации ваз 2110

Необходимые запчасти

Для работы потребуется приобрести новые щетки. В магазине можно подобрать товар по артикулу 2101-3708340, 9402/9412 или ЭГ51А. Маркировку можно также узнать в инструкции по эксплуатации автомобиля. Лучше приобретать комплект, чтобы запасные части были всегда с собой. Это будет гарантией, что при возникновении поломки не придется вызывать эвакуатор.

Необходимые для ремонта инструменты

Для работы нужно подготовить следующий инструмент:

  • торцевая головка с трещоткой на 8;
  • ключ на 13;
  • обычная плоская отвертка.

Цена замены щеток генератора без снятия и со снятием на ВАЗ 2113, 2114 и 2115 на 08.11.2019 года варьируется в пределах от 500 до 600 рублей. Недорого, но зачем платить? Самостоятельные работы вполне целесообразны, они не сложны, не требуют специальных навыков, и параллельно можно сделать ревизию состояния генератора и смежных узлов.

Основные проблемы

Признаки, по которым можно понять, что нужна замена щеток генератора ВАЗ 2115, 2113 или 2114 такие:

  • аккумулятор не заряжается или быстро расходует заряд;
  • мигают сигнальные лампочки на приборной доске;
  • сбои в напряжении;
  • отключается бортовая электроника или не хватает мощности для ее функционирования;
  • фары начинают мигать или их свет стал тусклым.

Все эти признаки говорят об износе щеток. На приборной доске появляется следующее сообщение.

Порядок выполнения работ

Перед началом работы нужно полностью прочесть инструкцию, как починить неполадку. Это разрешит действовать уверенно. Нужно понимать, что причиной потери работоспособности генератора может быть не только выход из строя щеток, но ремень или реле-регулятор. Не исключено, что изношен весь генераторный агрегат. Поэтому во время ремонта нужно проверить состояние всех элементов. Сначала нужно подготовить автомобиль к работе: снимаем клемму с аккумулятора, чтобы исключить проблемы, и отключаем плюс от генератора.

Теперь можно приступать к основным работам:

    Откручиваем крепежный болт ремня генератора.

  • Агрегат пододвигаем к мотору и снимаем ремень.
  • Отсоединяем планку натяжителя, штекер, клеммы.
  • Извлекаем двигатель.
  • Теперь нужно сделать щеточный узел доступным для работы, для этого нужно открыть защитный кожух. Он крепится тремя защелками.

  • Открутив два болта, отсоединяем провода.
  • Справа расположена гайка, которую тоже нужно выкрутить.
  • Теперь нужно поднять регулятор напряжения.

    Выполняем снятие щеток генератора ВАЗ 2114, 2113 или 2115 и их проверку. Часто бывает, что они полностью закончились.

    Обязательно следует проверить вынос на якоре. Он расположен в месте соприкосновения вала и щеток. Если он большой – нужно шлифовать.

  • Теперь нужно тщательно очистить место расположения щеточного узла, зачистить контакты, проверить надежность пружин.
  • Установка новых деталей.
  • Сборка в обратном порядке.
  • Сравните старые и новые щетки по длине.

    Также смотрите замену щеток генератора ВАЗ 2114 без снятия генератора на видео:

    Также можно действовать в следующем порядке:

    1. Обесточиваем аккумулятор посредством отсоединения минусовой клеммы.
    2. Отсоединяем контакты.
    3. Выкручиваем два крепежа, расположенных на корпусе щеткодержателя.
    4. Извлекаем узел.
    5. Осмотр конструкции на наличие дефектов.
    6. Замер выступающей части щеток.
    7. Установка новых компонентов.
    8. Монтаж узла в обратной последовательности.

    Этот вариант актуален в том случае, если вы точно уверены, что причиной неисправности генератора являются щетки. После грамотно выполненных работ на приборной доске появляется такое сообщение.

    Резюмируем

    Как видно из вышесказанного замена щеток – не сложна. Она доступна автомобилисту, умеющему держать в руках инструмент и обладающих здравым смыслом. Специальных навыков – не требуется. После замены щеток может появиться сообщение о низкой зарядке аккумулятора или неисправности генератора. Не нужно сразу паниковать и искать причину. Это довольно частое явление, поскольку новые детали только начинают притираться. Через небольшой промежуток времени вы сможете уверенно пользоваться автомобилем.

    Замена щеток генератора на ВАЗ

    1. Строение
    2. Какую роль играет
    3. Порядок замены на ВАЗ 2114
    4. Замена на ВАЗ 2110
    5. Замена щеток на ВАЗ 2107
    6. Проверка щеток
    7. Видео

    Многие автолюбители занимаются ремонтом своего авто самостоятельно. Но не все в этом деле являются профессионалами, и во время ремонта возникает много вопросов. Как же поменять щетки генератора на автомобилях ВАЗ? Ничего сложно в этом нет. Замена щеток генератора на ВАЗ, например, модели 2114 производится быстро и просто. Для начала стоит узнать, как устроен генератор.

    Строение

    Устройство генератора

    Генератор состоит из трех обмоток, они установлены так, чтобы напряжение каждый раз происходило на разных обмотках.

    Статорные обмотки – им всегда нужно напряжение, получают они его от аккумулятора. Обмотки играют роль магнитов. Они образуют магнитное поле, благодаря которому снимается напряжение. Напряжение снимается от 18 В. Но максимально допустимое напряжение – это 14,7 В. Для этого устанавливают стабилизатор.

    Стабилизатор или щеточный механизм – устанавливают на самом генераторе. Благодаря ему и поддерживается одно напряжение.

    Какую роль играет

    Генератор отвечает за движение автомобиля. Он поддерживает заряд аккумулятора и отвечает за подпитку стартера при запуске автомобиля.

    Порядок замены на ВАЗ 2114

    Перед заменой щеток на ВАЗ 2114 удобнее будет снять генератор.

    Читать еще:  Замена втулок стартера ваз 2106

    Снятие генератора

    Снятие генератора 2114-2115

    • Автомобиль ставится на ручник, дополнительно устанавливаются противооткатные упоры.
    • Отключается отрицательная клемма от аккумулятора.
    • Опускается натяжной болт.
    • Отсоединяются провода под резиновым чехлом и отключается разъем, через который идет напряжение на обмотку.
    • С помощью крупной отвертки нужно подвинуть генератор к двигателю.
    • После этого можно снять ремень генератора.
    • Опускается крепежный болт. Для этого сначала, используя головку на 15, открутите болты, удерживающие кронштейн. Потом поверните генератор по часовой стрелке. Вы сможете снять ось крепления к кронштейну.
    • Гайка откручивается ключом на 19 и вытаскивается с втулкой, из кронштейна выбивается ось.
    • Генератор спокойно извлекается вверх.

    Замена

    Щетки генератора 2114

    В генераторе для ВАЗ 2114 имеются щетки, которые отвечают за регуляцию напряжения.

    Если пришло время сменить щетки генератора, действуйте следующим образом:

    • Первое, что нужно сделать, это отсоединить клемму от аккумулятора.
    • Далее нужно отсоединить колодку с проводами.
    • Затем открутить гайку зажима.
    • Потом силовые провода снимаются со шпильки.
    • Освобождаются фиксаторы, которые удерживают пластиковую крышку по периметру.
    • Снимается крышка, и находятся сами щетки.
    • После того как щетки найдены, откручиваются болты, которые крепят щетки.
    • Вытаскиваются сами щетки.
    • Перед тем как установить новые щетки, проверьте размер графитовых контактов, их нормальный выступ считается не менее 0,5 сантиметра.
    • Новые щетки устанавливаются и, опираясь на выше перечисленную процедуру, собираем генератор.

    Фотоинструкция

    Отсоединяют колодку

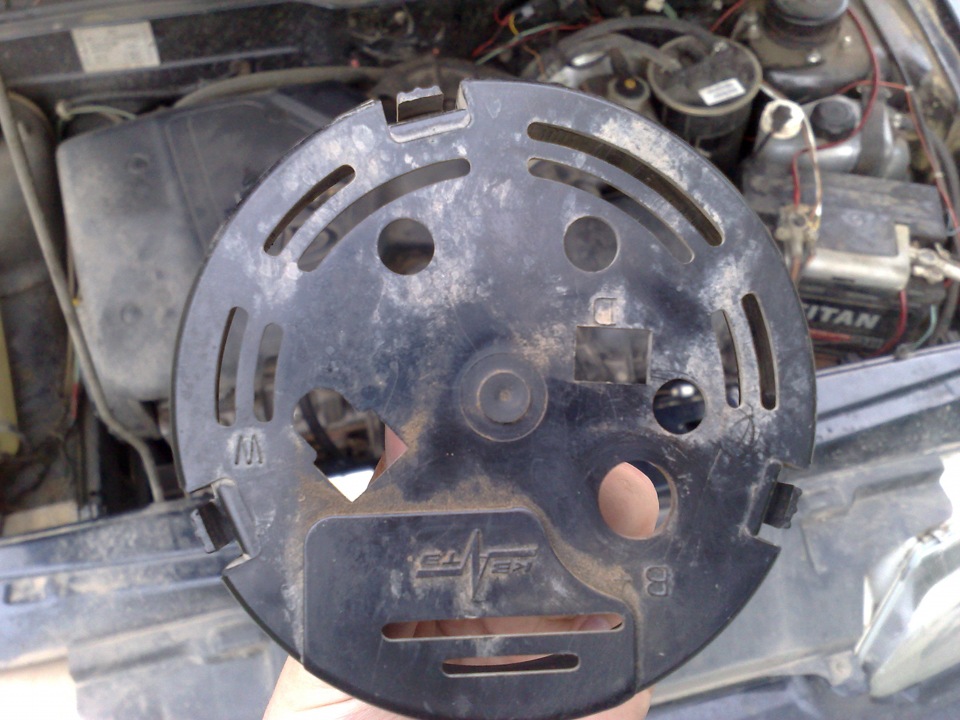

    Снимают защиту

    Извлекают натяжной болт

    Откручивают верхнее крепление

    Убирают натяжную планку

    Откручивают нижнее крепление

    Извлекают дистанционную втулку

    Снимают генератор

    Замена на ВАЗ 2110

    На автомобилях ВАЗ 2110 от работы генератора, главным образом, зависит заряд аккумулятора. Если после запуска двигателя лампочка заряда аккумулятора продолжает гореть, это означает, что есть неисправность в генераторе. И в большинстве случаев это означает, что пришло время сменить щетки генератора. Замена щеток генератора также не затруднительна.

    Что потребуется

    Для замены щеток потребуются набор инструментов и перчатки. Кроме того, нужны упоры для задних колес.

    Перед самой заменой щеток генератора удобнее будет снять генератор.

    Снятие генератора

    • Будет удобнее, если загнать авто на смотровую яму. Если снятие устройства производится не на яме, поддомкратьте переднюю часть машины.
    • Установите противооткатные упоры.
    • Открыв капот, отключаем питание снятием провода с клеммы минус.
    • Следует открутить болты защиты картера и снять ее.
    • Немного ослабим гайки, находящиеся сверху и снизу генератора.
    • Откручивается болт регулировки.
    • Снимается ремень генератора.
    • Снимается клемма выхода Д.
    • Удаляется резиновый чехол.
    • Откручивается гайка крепления штекера.
    • Отсоединяется штекер от болта с контактами
    • Гайку, находящуюся внизу и вверху креплений генератора, нужно открутить и снять.
    • Затем снимают натяжную планку, втулку распора.
    • Придерживая генератор, вынимают оставшийся болт крепления.
    • Все – генератор снят.

    Замена щеток

    Лучше всего проводить разборку генератора на чистой поверхности, можно постелить ткань.

    • Ставим генератор так, чтобы шкив оказался внизу.
    • Увидев пружинистые держатели, нужно отщелкнуть их плоской отверткой.
    • После чего можно снять крышку генератора.
    • Теперь понадобится крестовая отвертка, чтобы открутить винты, которые удерживают узел с щетками.
    • Вытаскивается сам щеткодержатель.
    • С щеткодержателя снимается клемма.
    • Откручивается гайка с болта контактов.
    • Увидев две пружинистые шайбы, убираем их.
    • Отсоединяется провод конденсатора.
    • Винт, крепящийся на конденсатор, откручивается.

    Перед заменой щеток на ВАЗ 2110 проверяется размер выступа контактов и вся процедура проводится в обратной последовательности.

    Фотоинструкция

    Демонтируют крышку

    Отсоединяем контакт щетки

    Откручиваем два болта

    И одну гайку

    Замена щеток на ВАЗ 2107

    Принцип работы генератора на автомобилях ВАЗ 2107 такой же, как и на перечисленных выше автомобилях. После запускания двигателя горит лампочка аккумулятора, значит, пора произвести замену щеток генератора.

    Так как замена щеток генератора занимает совсем немного времени, многие автолюбители готовы самостоятельно это сделать.

    Генератор ВАЗ 2107

    При замене щеток генератора на ВАЗ 2107 вы можете снять генератор, но это можно сделать и не прибегая к этим мерам. Достаточно просто отсоединить провод от минусовой клеммы.

    Меняем щетки

    • Отсоединяется провод от клеммы.
    • Откручивается два винта, которые прикрепляют корпус щеткодержателя.
    • Вытаскивается сам щеткодержатель.

    Перед заменой щеток лучше проверить, именно в них ли проблема.

    Проверка щеток

    Для проверки неисправности щеток потребуется лампочка 12 В.

    На клемму кидаем плюс, на клемму массы кидаем минус. Лампочка загорается, проводим проверку дальше. Добавляем напряжение до 16 В, если лампочка продолжает гореть, это и есть главный признак неисправности щеток.

    Проверка исправности щеток

    В таком случае перед постановкой новых щеток стоит еще проверить выступ графитовых контактов. Нормальным выступом считается, выступ не менее 0,5 сантиметра, после чего ставятся новые щетки, и все устанавливается назад, исходя из вышеперечисленных действий.

    Бывает такое, что ремонт генератора, не заканчивается только на замене щеток. Если вовремя не выявить износ щеток, то происходит износ и остальных деталей генератора, так как все элементы генератора взаимосвязаны. Именно поэтому после замены одних щеток, неисправность в генераторе полностью не исчезнет, но на некоторое время исчезнут признаки поломки.

    При замене щеток лучше всего снять генератор и рассмотреть его, попытавшись выявить, какие неисправности могут быть в нем еще.

    Видео

    Инструкцию по замене щеток без снятия генератора смотрите ниже:

    Ссылка на основную публикацию
    Adblock
    detector
