Доброго времени суток. Решил установить задние ремни безопасности на ВАЗ 2106. Ремни были но передние, а задние от передних отличаются длинной самого ремня, так что станут. Решил их сразу же спрятать под полку что бы не мешали в салоне.

Было сделано два кронштейна для крепления ремней.

Заменил кронштейны на изготовленные и закрепил доп. болтом для исключения поворота катушки по оси крепления. На фото понятно для чего это )).

Сам процесс установки, с левой катушкой вопросов не возникло, как будто — бы она там и стояла.

С правой сразу же возникли вопросы, что то не становиться. Мешал бензопровод и защита бака. Всё решается просто, необходимо подрезать защиту и как оказалось немного вмять железо под местом установки катушки, что было и сделано и катушка стало на своё место.

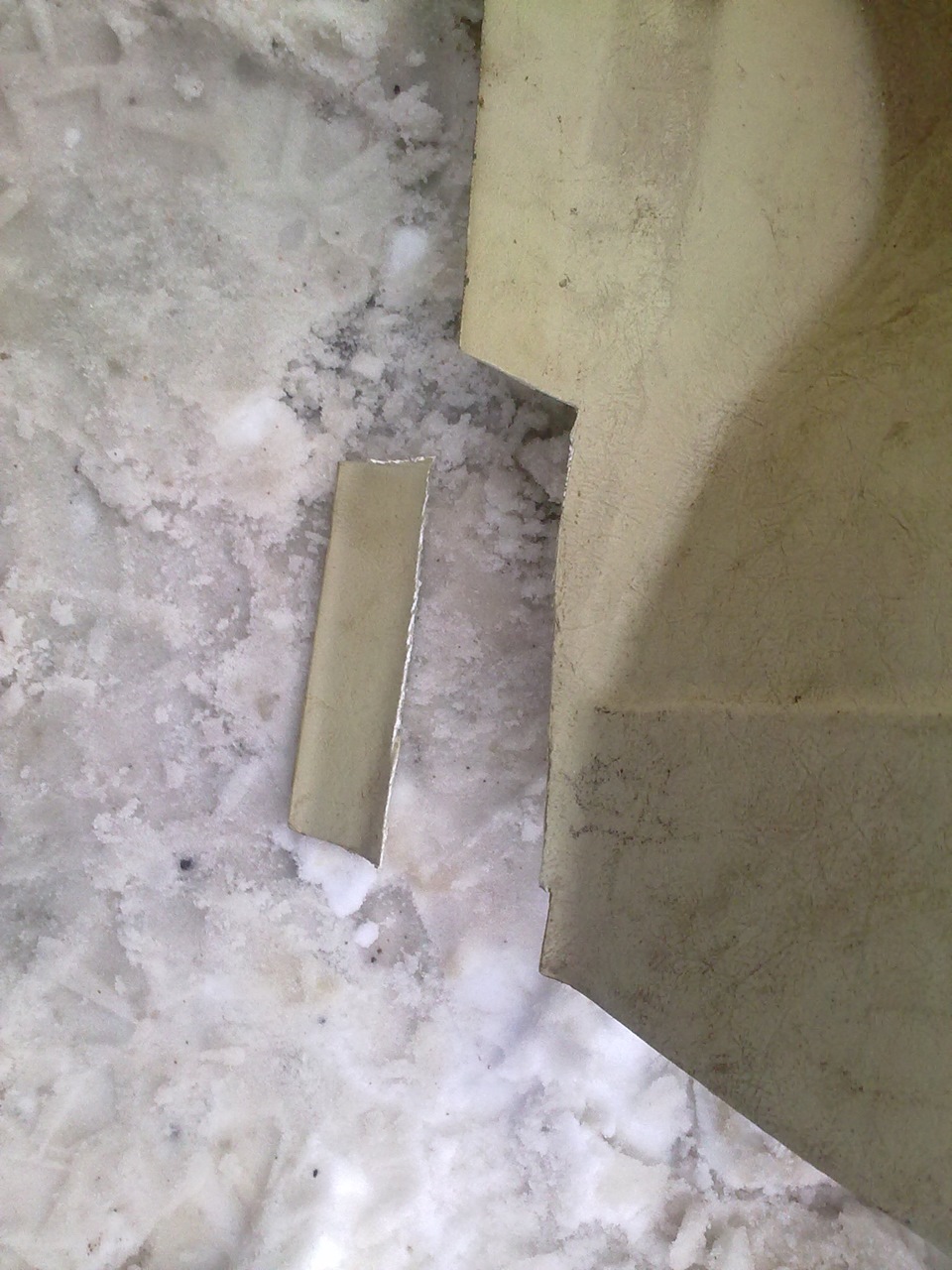

В салоне было обрезано лишнее что мешало для свободного прохождения ремня.

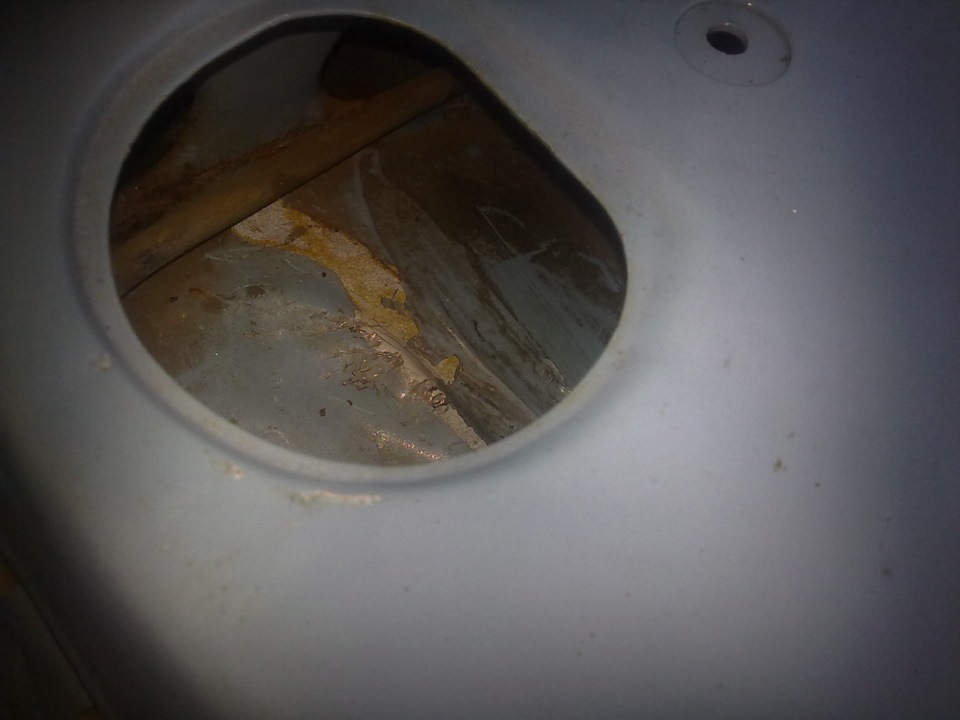

В родной полке сделано два квадратных отверстия.

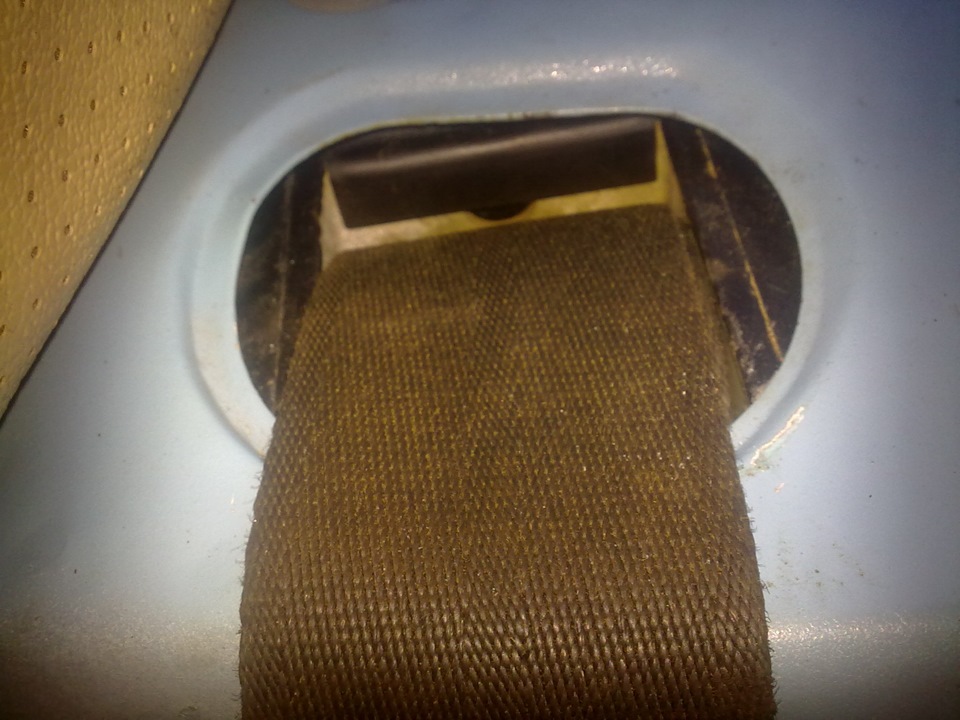

Было установлены три задних ремня, два с катушками и средний поясной ремень.

Машина 1990 года, через 25 лет получила полный комплект задних ремней безопасности )))))
