Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

  1. Добираемся до самого стартера.
  2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
  3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
  4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
  5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
  6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

  1. Отключите минусовой провод от аккумуляторной батареи.
  2. Демонтируйте воздушный фильтр.
  3. Отключите комплект проводков, которые идут на втягивающее.
  4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
  5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
  6. Снимите стартер.
  7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
  8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

  1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
  2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
  3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
  4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
  5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Доп реле на стартер ваз 2110 установка

Всем привет! Расскажу об очень полезной доработке, которая пригодится для владельцев пожилых ВАЗ 2110.
Многие десятководы сталкивались с проблемой, когда в жаркую погоду горячий мотор не реагирует на движение ключа. Стартер не крутит и приходится идти под капот с отверткой, замыкать контакты на прямую.
В случае, когда стартер исправен(в моем случае он вообще новый), виновником этой неприятности может являться контактная группа замка зажигания. Со временем контактная група в замке зажигания изнашивается или подгорают токосъёмные контакты. Эту проблему успешно решает установка дополнительного, разгружающего реле. Кстати, такое реле на многих автомобилях устанавливается с завода.

Для установки этого реле нам потребуется:
4-х контактное реле с металлическим ушком (30-40А); 80р
Провода 1,5кв.мм; около трех метров -80р
колодка под реле — 1шт; 20р
Разъём плоский типа «папа» -1шт;
Разъём плоский типа «мама» -1шт;
Наконечники кольцевые — 2шт.
Изолента, термоусадка, гофра.

Дорогие друзья, сегодня мы акцентируем свое внимание на такой интересной детали, как реле стартера. В данной статье мы расскажем про реле стартера ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112. В интернете существует масса дискуссий по поводу этого реле, устанавливалось ли оно вообще на ВАЗ десятого семейства с завода, и в чем смысл его наличия в автомобиле. Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ-2110, 2111 и 2112 устанавливалось реле стартера. Но не на все, к примеру, бытует мнение что на автомобили десятого семейства выпущенные ранее 2003 года, у которых еще замок зажигания старого образца (визуально отличается наличием кольца подсветки вместо диода направленного) реле стартера не устанавливалось вообще. А вот на ВАЗы после 2003 года стали устанавливать реле, и скажу более – на некоторых ВАЗах установлено ДВА реле стартера, а именно основное и вспомогательное. Вот обратите внимание на схему.

По схеме на ВАЗ-2110 имеем целых ДВА реле стартера. Одно из реле «разгружает» замок зажигания, а второе реле защищает стартер от излишне долгого прокручивания, а так же от повторного его включения в тот момент, когда двигатель уже заведен! По сути обоими реле управляет «мозг». Он контролирует частоту вращения двигателя, определяя таким образом заведен двигатель или нет, а так же управляет временем, более которого не даст вам «маслать» стартером ожидая пока двигатель «схватит». По идее он не даст вам возможности крутить стартером более 15 секунд. В монтажном блоке предохранителей реле стартера обычно расположено на дополнительной колодке, на фото указано стрелкой:

Вот таким вот образом все споры и мифы о том, есть ли в вашем ВАЗе реле стартера или нет его могут быть окончены. Кстати если у вас данное реле не установлено – НАСТОЯТЕЛЬНО рекомендуем вам его установить, дополнительное реле устанавливать не обязательно а вот основное можно. О том, как установить реле стартера на ВАЗ-2110 мы расскажем в следующей статье.

Читать еще:  Ваз 2110 не горит подсветка приборов

Назначение дополнительного реле стартера

Есть мнение, что на машинах со старым замком зажигания (выпуск примерно до 2003 года, (подсветка ключа в виде зелёного кольца, а не отдельного светодиода) дополнительного реле стартера нет. Однако, на некоторых новых автомобилях с ЭБУ Январь7.2 и выше такое дополнительное реле стартера установлено с завода.

Вот что по этому поводу написано в руководстве по сервисному обслуживанию ВАЗ 2110, 2111, 2112:

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать – это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

  • Контроллер управляет включением/выключением дополнительного реле стартера в зависимости от частоты вращения коленчатого вала и времени прокрутки двигателя стартером.
  • После установки ключа зажигания в положение «Стартер» и частоте вращения коленвала не более 500 мин1 контроллер подаёт сигнал на дополнительное реле и таким образом включает стартер.
  • После своего включения стартер будет работать до тех пор, пока ключ зажигания будет находиться не более 20 секунд в положении «Стартер» при условии, что получен «правильный» пароль от иммобилизатора и частота вращения коленвала не увеличилась до 500 мин1. Тем самым предотвращается включение стартера при запущенном двигателе и его перегрев при длительной прокрутке.

Другими словами, зачем нужно дополнительное реле стартера:

  1. Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;
  2. Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;
  3. Разгружает контакты замка зажигания.

Как проверить дополнительное реле стартера, установлено ли она в «десятке» ?

  • Во-первых, проверить наличие доп.реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.
  • Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

Установка доп.реле стартера

Кстати, в магазинах есть комплект дополнительного реле стартера для самостоятельной установки. Например, комплект от «Автоэлектроника», в котором есть все необходимое для монтажа, однако, схема в комплекте оказалась недоработанной. Для правильной работы дополнительного реле потребовалось добавить в схему установку диода на прямой ток 1А (1N4000-1N4007 или Российский аналог КД243(А-Ж)).

Отсутствие дополнительного реле стартера не означает, что в нем есть острая необходимость. К примеру, на многих иномарках такое реле тоже не устанавливают. А автолюбители, у которых это реле вышло из строя – не видят разницы после его демонтажа, поэтому имеет смысл уделить время другим доработкам электрики автомобиля.

Как подключить дополнительное реле стартера

Я думаю данная запись будет многим полезна.
Было дело машина при повороте замка зажигания на старт не давала признаков жизни, слышно как щёлкает втягивающее, а иногда даже не щёлкал, думал щётки, разобрал стартер всё путём оказалось, щётки как новые. Чаще такая проблема возникала когда машина нагреется, пока не стукнешь чем нить по втягивающему машина не заводилась, на заправке заглушишь заправишь машину заводить, а она зараза молчит) Толкаешь её от колонки и ждёшь когда остынет и тогда только заводится! Именно на горячую была такая проблема и её я решил очень просто и легко! Установил дополнительное реле стартера… в электрике не силён если честно, но сделал всё быстро и на отлично, делать проще простого, вообще ничего сложного.
Пришёл в магазин автозапчастей, перечислил им необходимое, на всё про всё потратил 290 рублей. Сейчас заводится без проблем и на холодную и на горячую, я очень доволен.

Для установки нам потребуется:
4-х контактное реле с металлическим ушком (30…40А);
Провода 1,5кв.мм;
Разъём плоский типа «мама» — 5шт;
Разъём плоский типа «папа» — 1шт;
Наконечники кольцевые под 6мм и 8мм — по 1шт.

Порядок подключения прост:
С 85 контакта реле на массу кузова.
С 87 контакта на «+» аккумулятора
Снял кабель с клеммой от втягивающего реле и к нему подключил 86 контакт реле.
А 30 контакт реле подключил к освободившемуся контакту на втягивающем.

Необходимость совершенствования системы запуска двигателя некоторых моделей вазовских автомобилей, выпускавшихся до начала 2000-х гг., выявлена в процессе эксплуатации, показавшей относительно низкую эксплуатационную надежность схемы управления включением и отключением стартера. Для решения этой проблемы конструкторы пошли на некоторое усложнение схемных решений и ввели принудительное ограничение времени функционирования данного узла. Доработка заключалась во введении в цепи запуска вспомогательного реле, контакты которого выдерживают ток 50 А и принудительно разрывают цепь через 12 секунд после начала работы стартера

Читать еще:  Ваз 2112 датчик скорости

.

Преимущества усовершенствованной схемы запуска и проверка ее наличия

Установка дополнительного реле на машины ВАЗ позволила, несмотря на всю простоту примененного конструктивного решения, достигнуть поставленной цели за счет исключения опасности перегрузки и последующего спекания рабочих контактов:

  • замка зажигания;
  • цепей включения стартера.

Сильной стороной решения является возможность сравнительно простой модернизации проводки уже находящихся в эксплуатации автомобилей введением в него нового компонента.

Проверка наличия дополнительного реле осуществляется методом визуального осмотра, так как реле выполнено в форме навесного элемента.

Второй экспериментальный способ основан на процедуре продувки цилиндров. Для этого нажимаем на педаль газа до отказа и запускаем стартер поворотом ключа в замке зажигания. Если через 12 секунд стартер принудительно отключится, то на автомобиле уже применяется модернизированная схема зажигания и дополнительное реле исправно. Если же отключения стартера не происходит, убедитесь в отсутствии реле и осуществите модернизацию проводки.

Процедура установки дополнительного реле стартера

Существует несколько схем доработки электрической схемы стартера. Одна из них рассматривается на ВАЗ-2110. На других моделях он осуществляется аналогично, отличаясь только несущественными деталями. Другие возможные схемы не имеют отличий от описываемой.
Для работы лучше использовать готовый комплект, который содержит необходимые элементы и расходные материалы.

  1. Процедуру начинают с подготовки проводов сечением 1 — 1,5 мм2, на свободные концы которых обжимным инструментом или пассатижами устанавливают кольцевые наконечники.
  2. Затем в защищенном месте и недалеко от стартера за металлическое крепежное ухо монтируют реле. Подходящим для этого местом считается шпилька бачка омывателя.
  3. Снимают провод с плюсового вывода стартера.
  4. Плюсовый вывод аккумулятора через 8-миллиметровое кольцо соединяют с 87-м контактом реле, а контакт 30 реле еще одним проводом подключают к контакту 50 активизации тягового реле стартера.
  5. Далее контакт 85 реле соединяют с массой;
  6. На заключительном этапе на контакт 86 реле подключают существующий провод замка зажигания.
  7. После завершения установки проверяют работоспособность дополнительного реле методом продувки цилиндров.

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

  • плотно затягивать крепежные гайки;
  • не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
  • использовать провода минимальной длины без образования петель;
  • провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
  • получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
  • контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

Заключение

Процесс улучшения стартерных цепей автомобилей семейства ВАЗ не отличается высокой сложностью и выполняется автолюбителем даже с начальным уровнем подготовки в области электротехники и навыках слесаря первого разряда. Для работы целесообразно используйте готовые модернизационные комплекты, в состав которых введены необходимые и маркированные компоненты, дополненные подробной инструкцией. Реле устанавливается в любом удобном месте, позаботьтесь только о том, чтобы в процессе эксплуатации его не заливала вода.
Установку дополнительного реле совместите с доработкой иных узлов электрического оборудования автомобиля.

Видео: Дополнительное реле стартера 2110

Система зажигания ВАЗовских авто до 2003-го года выпуска была одним из самых слабых мест в бортовой электросети. Всему виной генерация высокого напряжения и отсутствие возможности разгрузить стартерный узел. Чтобы решить проблему слабого стартера, конструктора и разработчики автотранспорта приняли на вооружение вспомогательное реле стартера ВАЗ 2110.

Что конкретно дает установка дополнительного реле?
  1. Разгружает контактную группу в замке зажигания
  2. Предотвращает спекание контактов стартера из-за длительного зажигания
  3. Размыкает электроцепь, когда двигатель уже запустился, а ключ зажигания установлен в положении «стартер»

Разумеется, дополнительное реле стартера ВАЗ 2110 (схема на фото) не является панацеей от всех бед бортовой электроники. Специалисты с опытом рекомендуют модернизировать электросеть комплексно. В список работ может входить и установка конденсаторов, и монтаж вспомогательного АКБ, и замена массы, и прочие-прочие работы.

К этому можно добавить, что схема подключения стартера ВАЗ 2110 есть даже не у всех последних модификаций этого авто. Если бортовая электроцепь хорошо сбалансирована и проработана, то дополнительное реле и вовсе не нужно.

Как проверить наличие дополнительного реле в стартере?

Если выжать педаль газа и перевести ключ в положение «стартер», то через 12 секунд стартер автоматически отключится. Так задействуется режим продувки цилиндров. То есть, топливо не подается в рабочую камеру.

Если стартер не отключился, значит реле отсутствует. В этом случае желательно установить доп реле стартера ВАЗ 2110 (схема подключения отмечена в инструкции этого обзора).

Что понадобится для установки доп реле?

  1. Реле на 4 контакта с силой тока от 30 до 40 (А). Чаще всего используется 30-амперное реле
  2. Повод с сечением в районе 1,5 (мм2)
  3. Плоские разъемы «мама» (5 шт)
  4. Плоский разъем «папа» (1 шт)
  5. Кольцевые разъемы на 6 и 8 (мм)

Когда материалы подготовлены, смотрим, как подключить реле стартера. Кстати, есть доходчивое видео на эту тему:

Обратите внимание, что в автомагазинах продаются уже готовые к установке комплекты дополнительного реле. В таком наборе есть и хороший провод, и качественные кольцевые разъемы. Все элементы промаркированы и выполнены в едином стиле. С такими материалами легко и приятно работать самостоятельно.

Процесс установки

  1. Подготавливаем проводку. Обжимаем разъемы.
  2. Новое реле стартера ВАЗ 2110 необходимо смонтировать под капотом в таком месте, чтобы его точно не заливало водой из луж и дождем. Многие специалисты устанавливают реле на шпильку бачка омывателя.
  3. Выводим провод с реле к стартеру и подключаем его на место красного провода (он с «папой»). Это место подключения тягового реле. Таким образом мы запитали катушку нового реле.
  4. На плюсовой вывод стартера накидываем новый провод с кольцевым разъемом 8 (мм) и плотно притягиваем его болтиком. Этот провод подходит на контакт 87 в новом реле. Надеюсь, схема подключения стартера ВАЗ 2110 понятна всем.
  5. От нового реле на контакте 30 тянем провод с разъемом «мам» к стартеру, на место подключения тягового реле.
  6. Повод от контакта 85 на новом реле накидываем на массу.
  7. Всю проводку закрываем гофрированным рукавом и хорошенько изолируем, чтобы проводка и контакты не подвергались воздействию влаги.
  8. Делаем пробный заезд.

Все, дополнительное реле стартера ВАЗ 2110 (схема прилагается) удачно установлено.

Сообщества › Лада 2110, 2111, 2112, 112, Богдан › Блог › Установка доп.реле стартера

Не так давно машина при повороте замка зажигания на старт не давала признаков жизни, слышно как щёлкает втягивающее, а иногда даже не щёлкал, думал щётки, разобрал стартер всё путём оказалось, щётки как новые. Чаще такая проблема возникала когда машина нагреется, пока не стукнешь чем нить по втягивающему машина не заводилась, на заправке заглушишь заправишь машину заводить, а она зараза молчит) Решил проблему установкой реле на стартер!

Читать еще:  Замена радиатора на ваз 2107

Для установки нам потребуется:
4-х контактное реле с металлическим ушком (30…40А);
Провода 1,5кв.мм;
Разъём плоский типа «мама» — 5шт;
Разъём плоский типа «папа» — 1шт;
Наконечники кольцевые под 6мм и 8мм — по 1шт.

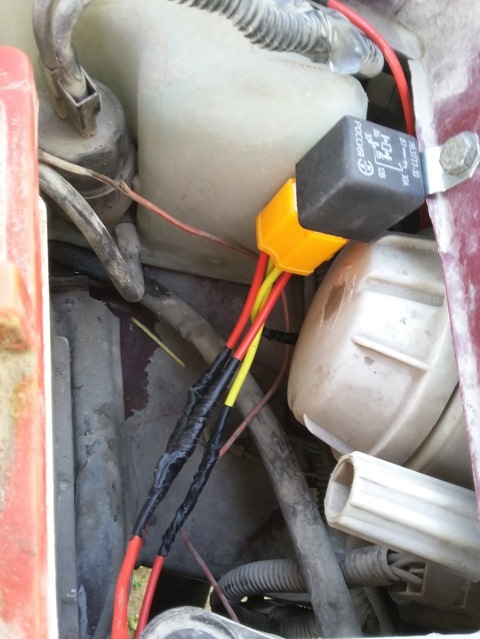

Порядок подключения прост:
С 85 контакта реле на массу кузова.
С 87 контакта на «+» аккумулятора
Снял кабель с клеммой от втягивающего реле и к нему подключил 86 контакт реле.
А 30 контакт реле подключил к освободившемуся контакту на втягивающем.

Я не силён в электрике, но сделал всё быстро и на отлично, делать проще простого, вообще ничего сложного.
Пришёл в магазин автозапчастей, перечислил им необходимое, на всё про всё потратил 290 рублей. Сейчас заводится без проблем и на холодную и на горячую, я очень доволен.

Метки: установка доп.реле стартера ваз 2112 2110

Комментарии 13

Предохранителя не хватает!

Оттолкав за заправку, ждал пока она остынет… Убил нах 🙂
Я всегда просил толкнуть по началу, ибо не знал в чем беда, потом на запрвку один ездить перестал, оставлял авто заведенным, и пока я заправлял, кто то в ней сидел. Когда ехать было не с кем, оставлял заведенной с ключем в замке, снимал брелок сигналки с замка (он на карабине) и оставив тачку заведенной, замыкал замок ключиком, не ставя на сигналку. всё время смотрел на тачку, что бы если кто выставит стекло и надумает уехать, я брелком мог её поставить на сигу и она заглохнет. потом когда такое надоело, нашел вот такой чудесный ключ у себя в инструментах, ключ для натяжения ремня ГРМ, именно такой, только он подходит ( maestro-auto.ru/userfiles/image/big/1421653242.jpg ) тупой стороной (не ножками) замыкаешь силовой и втягивающий который от замка, и опа-па, она завелась… Год так езжу, полет нормальный, привык. сперва думал сигналка бесоёбит, так как стоит автозапуск, думал в ней реле сдохло, так начал думать когда перестал срабатывать автозапуск, потом когда с ключа перестала заводиться думал стартеру привет, но такого быть не могло со вторым который я поставил пол года назад. сейчас грешу на то что контакты замка со временем стали хуже, поэтому втягивающему не хватает. 🙂

Молодцом. НО зачем тянуть провод на + АКБ? ведь рядом есть мощный провод силовой от стартера, он уже идет от АКБ, и проводов так будет меньше лишних. всё аккуратно скомпоновал около стартера и красота.

Тоже поставил себе в том году, а причина была, на горячую если работает вентилятор охлаждения, то стартер не крутил. поставил реле и забыл об этой бяке)

Молодец, у меня с завода стоит реле на стартер…кстати такой же 124 мотор стоит…

Установка и подключение дополнительное реле стартера

Необходимость совершенствования системы запуска двигателя некоторых моделей вазовских автомобилей, выпускавшихся до начала 2000-х гг., выявлена в процессе эксплуатации, показавшей относительно низкую эксплуатационную надежность схемы управления включением и отключением стартера. Для решения этой проблемы конструкторы пошли на некоторое усложнение схемных решений и ввели принудительное ограничение времени функционирования данного узла. Доработка заключалась во введении в цепи запуска вспомогательного реле, контакты которого выдерживают ток 50 А и принудительно разрывают цепь через 12 секунд после начала работы стартера

.

Преимущества усовершенствованной схемы запуска и проверка ее наличия

Установка дополнительного реле на машины ВАЗ позволила, несмотря на всю простоту примененного конструктивного решения, достигнуть поставленной цели за счет исключения опасности перегрузки и последующего спекания рабочих контактов:

  • замка зажигания;
  • цепей включения стартера.

Сильной стороной решения является возможность сравнительно простой модернизации проводки уже находящихся в эксплуатации автомобилей введением в него нового компонента.

Проверка наличия дополнительного реле осуществляется методом визуального осмотра, так как реле выполнено в форме навесного элемента.

Второй экспериментальный способ основан на процедуре продувки цилиндров. Для этого нажимаем на педаль газа до отказа и запускаем стартер поворотом ключа в замке зажигания. Если через 12 секунд стартер принудительно отключится, то на автомобиле уже применяется модернизированная схема зажигания и дополнительное реле исправно. Если же отключения стартера не происходит, убедитесь в отсутствии реле и осуществите модернизацию проводки.

Процедура установки дополнительного реле стартера

Существует несколько схем доработки электрической схемы стартера. Одна из них рассматривается на ВАЗ-2110. На других моделях он осуществляется аналогично, отличаясь только несущественными деталями. Другие возможные схемы не имеют отличий от описываемой.
Для работы лучше использовать готовый комплект, который содержит необходимые элементы и расходные материалы.

  1. Процедуру начинают с подготовки проводов сечением 1 — 1,5 мм2, на свободные концы которых обжимным инструментом или пассатижами устанавливают кольцевые наконечники.
  2. Затем в защищенном месте и недалеко от стартера за металлическое крепежное ухо монтируют реле. Подходящим для этого местом считается шпилька бачка омывателя.
  3. Снимают провод с плюсового вывода стартера.
  4. Плюсовый вывод аккумулятора через 8-миллиметровое кольцо соединяют с 87-м контактом реле, а контакт 30 реле еще одним проводом подключают к контакту 50 активизации тягового реле стартера.
  5. Далее контакт 85 реле соединяют с массой;
  6. На заключительном этапе на контакт 86 реле подключают существующий провод замка зажигания.
  7. После завершения установки проверяют работоспособность дополнительного реле методом продувки цилиндров.

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

  • плотно затягивать крепежные гайки;
  • не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
  • использовать провода минимальной длины без образования петель;
  • провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
  • получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
  • контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

Заключение

Процесс улучшения стартерных цепей автомобилей семейства ВАЗ не отличается высокой сложностью и выполняется автолюбителем даже с начальным уровнем подготовки в области электротехники и навыках слесаря первого разряда. Для работы целесообразно используйте готовые модернизационные комплекты, в состав которых введены необходимые и маркированные компоненты, дополненные подробной инструкцией. Реле устанавливается в любом удобном месте, позаботьтесь только о том, чтобы в процессе эксплуатации его не заливала вода.
Установку дополнительного реле совместите с доработкой иных узлов электрического оборудования автомобиля.

Видео: Дополнительное реле стартера 2110

Ссылка на основную публикацию
Adblock
detector
