Установка электровентиляторов на УАЗ

Установка электровентиляторов на УАЗ

© Сергей «ss»

Первым делом демонтировать старый кожух и старый вентилятор. Чтобы штатные винты крепления шкива помпы не цепляли за саму помпу, надо докласть шайбочек на толщину штатного вентилятора.

Вторым этапом нужно подготовить кожухи электровентиляторов (ЭВ). Для этого срубить или отпилить лишние ушки и вырезать лишний край металла (рис. 1)

А также сделать надрезы с противоположенной стороны стороны, чтобы была возможность загнуть край (как показано на рис. 2)

Теперь можно скрепить кожухи в 3 точках (2 штатные дырки на ушках и одну просверлить сверлом 6,5 мм в месте соприкосновения ободов вентиляторов перпендикулярно плоскости ушек).

Сделав надпилы, выпрямляем загнутый край и в ту же сторону загибаем края по линиям на 90 градусов по каждой линии (должно выглядеть как на рисунке 3)

Далее необходимо очень тщательно вымерять места дырок. Для этого либо снять свой радиатор, либо найти где-нибудь сходный и, приложив, вымерять! Затем сверлом 6,5 мм просверлить в вымеренных точках оверстия.

Берешь металлическую трубочку с отверстием 10-15 мм и выпиливаешь из нее «втулки», которые необходимо вставлять между плоскостями по типу таких растянутых в пространстве шайб (в дырочку трубочки пихать болт).

Теперь надо прикрепить электромоторы. Для этого снимаешь с них вентиляторы (не потеряй маленькие всяческие детальки!) Выбиваешь штатные приклепаные болты, выпрямляешь ушки, одеваешь назад вентиляторы и через резиновые втулочки (для уменьшения вибрации) крепишь моторы к кожухам.

Далее снимаешь крепеж радиатора (если не снял радиатор до этого), и устанавливаешь собранную конструкцию на свое родное место. «Растяжки» радиатора придется слегка подогнуть, чтобы поставить их на место. Если конструкция задевает за шкив помпы, надо отгибать вперед радиатор с помощью этих растяжек. У меня расстояние примерно получилось 2 см.

Далее дело электрики. Схема подключения есть на приборе управления электровентиляторами, который можно купить в Москве на Митинском радиорынке (м. Тушинская) место N-14. Сайт изготовителя.

Как это выглядет в «железе» можно посмотреть на фотографии. наверх

Для установки требуется:
— 2 вентилятора. Подходят наши от АЗЛК, ВАЗа (четырех- или восьмилопастные в принципе без разницы, я брал 8-ми.) или БОШ 0130304245 (последний лучше и надежнее, но и дороже). Наши лучше брать в магазине — много «левых»
— 2 кожуха вентилятора от Оки или ВАЗ 2108(09)
— 1 труба с резьбой под датчик вентилятора от Волги, либо электронное устройство для включения вентилятора (управляется от штатного датчика температуры)
— 1 датчик включения (желательно от Москвича на 87-82 гр, или от классики на 92-87гр). Опасайся «левых» — без клейма ОТК и маркировки!
— универсальное реле, провода (сечение 2,5 мм) и предохранитель на 30 А (я ставил биметаллический), разъемы папа-мама и желательно колодка для реле.

Действуем так.
Желательно снять радиатор или взять откуда-нибудь в качестве шаблона. На кожухах отрезаем все имеющиеся лапки и штыри крепления к радиатору. Скрепляем их друг с другом через два отверстия в отштамповке болтами М8 (при этом придется немного подрезать стыкуемую плоскую часть). В результате получается сдвоенный по горизонтали кожух. Наружние края кожуха будут выступать за радиатор — их нужно, сделав по месту небольшие разрезы с краев (примерно на уровне «круга» под вентилятор) загнуть «вперед» по ходу движения. По месту слегка подгибается (при радиаторе от 3160 он влезает и так) «верхняя» и «нижняя» части кожуха. В итоге кожух охватывает всю «сотовую» часть с огибает с краев пластины крепления штатного кожуха. Далее через отверстия крепления штатного кожуха (их 4) намечаем и сверлим в новом кожухе 4 отверстия 6 мм. В радиатор вворачиваем болтики М6 длиной 25-30 мм. Таким образом получаем «шпильки» для крепления нового кожуха. Чтобы не деформировать кожух при затяжке гаек, нужно сделать либо дистанционные втулки, либо (как сделал я) навернуть под кожух несколько гаек, добившись того же эффекта.

Установив вентиляторы в кожух, примеряем все по месту (к радиатору). Кожух должен плотно закреплен, а вентиляторы не должны ни за что цеплять. Желательно между кожухом и трубками радиатора проложить полоску резины или пенополиэтилена — во избежании протирания. Встраиваем в нижний шланг радиатора трубку с дыркой под датчик и вкручиваем его.

Остается все собрать и подключить электрику. Один провод датчика кидаем на массу, а другой к ноге 85 реле. Ногу 86 соединяем с зажиганием, а к оставшимся крайним ногам цепляем «+» через предохранитель и «+» к вентиляторам (он голубого цвета). Черные провода от вентиляторов сажаем на массу.

Остается все проверить в действии. Для начала при включенном зажигании замыкаем контакты датчика — вентиляторы должны включиться и выключиться при размыкании. Ну а далее греем движок. Если повезет и датчик нормальный, они долны включиться при 90, а выключиться при 85 градусах.

Термостат реагирует на температуру на выходе двигателя, а датчик — на выходе радиатора. Т. е. датчик задает температуру, до которой охаждается вода в радиаторе. Т. е. он не может «переохладить» двигатель. А вот поднять рабочую температуру можно.

P.S. Моторы действительно полезно разобрать и проверить на качество (особенно как держатся магниты), заодно и смазать.

Перестановка наоборот вентиляторов позволяет устранить «мертвую зону» при работе пропеллеров. Она составляет примерно 3-4 % общей площади радиатора. Много это или мало — каждый решает сам. Кроме того лопасти «правильнее» становятся в диффузор, снижая «обратный засос». В свое время я очень тщательно прорабатывал этот вопрос. Дело в том что у Оки или восьмерки вентилятор «зажат» между двигателем и радиатором. Т.е. каждый миллиметр там важен. Потому и конструкция кожуха не очень «грамотна». Например на 41-м Москвиче (где нет ограничения по размеру) вентилятор отодвинут на 2-3 см от радиатора и просос идет практичеки равномерный по всей площади. наверх

1. Вентиляторы, на мой взгляд надо брать 8-ми лопастные, сразу разобрать, смазать, собрать все на герметик, которого не жалеть.

2. Кожухи, брал оковские — самые дешевые. Доработать болгаркой, так чтоб прижать один к другому и склепать. Далее уголками по всей длинне сверху снизу, тоже лучше пройтись заклепочником. Нижний уголок хорошо встает в паз на радиаторе. Прикладываеш эту конструевину к радиатору, заготавливаем два вертикальных уголка, и прикладывая определяем куда их надо прилепить чтобы попасть в родные дырки крепления старого кожуха.
Возможно придется радиатор завалить вперед, особенно если ГУР стоит. Я штатные тяги радиатора изогнул букво «Г», обрезал, нарезал резьбу и вывел наружу вперед по ходу движения, удобно получилось, но только торчат две гайки в районе кнопок капота.

Читать еще:  Ремонт главного тормозного цилиндра уаз

3. С реле вопросов нет, штатные вазовские, вентиляторы жрут порядка 10А. Заодно ставь тумблер 3-х позиционный. В середину нагрузки, на одно плечо 12в чистоганом, на другое через релюхи.
Получиться: среднее положение — «принудительно выключено», а крайние «включено по жизни», «включено автоматом».

4. По поводу блока управления. На мой взгляд в машин можно ставить либо только что-то высоко надежное, считай технологичное, а блочки спаянные на коленке я бы подумал. Хотя без условно решение имеет свои плюсы, например регулировка порога срабатывания, но еще раз говорю мое глубокое IMHO — чем проще тем лучше. Датчик вешица не надежная, но и поменять его не долго. Я ввернул его с купленный мной в магазине переходник от РАФа, большая редкость. Некоторые паяют втулки из латуни в бачки.

5. Провода. На вентилятор по-толще — 2.5 кв.мм, на датчик по фигу, хоть 0.5 На земляных проводах лучше не экономить.наверх

© RostovDriver

Установил на свой пепелац 2 электровентилятора от классики.
Два кожуха чуть подрезав болгарой для более ближнего соединения скрутил болтами в уже имеющиеся на них отверстия

для крепления к радиатору вырезал две переходных пластины (размером 25х400) которые прикрутил к родным креплениям радиатора, а уже к ним прикрутил полученную конструкцию, намного пластины видно в верхней части фото

Так как вся эта конструкция с трудом помещалась цепляясь за вал помпы, пришлось убрать стандартные тяги радиатора и чуть наклонив его вперед (не забыть перед этим чуток попустить нижние крепления) зафиксировал длинными шпилькой и болтом просверлив отверстия в шахте радиатора (Ну не знаю как её правильно назвать, но когда наклоните радиатор, станет понятно где сверлить куда крутить). На фото данных моментов не видно, потому как потом прикрутил на место боковины, прикрывающие радиатор, они стали немного кривовато, из-за кожуха диффузоров вентиляторов, но стали.

Очень не хотелось мучать радиатор втуливая в него датчик включения, потому была куплена волговская труба и датчик на 87-92 градуса, так как радиатор чуть наклонен вперед, то трубу легко получилось вставить в разрез патрубка меж радиатором и термостатом.

Подключаем все это через реле и через тумблер на случай необходимости отключения, например перед бродами. Фото «реле». Принудительного включения не далал, потому как не вижу в этом смысла.

Испытания показали, что все это хозяйство начинает дуть офигетькак сильно при температуре на показометре 92 и перестает на 80-ти. Трабла в том, что на холостых с включенным ближним генератор не справляется и идет разрядка. Есть мысль на будушее установить еще один датчик куда-нить в другое место, на другую температуру, чтобы они не всегда работали вместе.
Еще может быть придется чем-то прикрыть выступащие по бокам за радиатор части диффузоров, ибо так возможно ощутимая часть воздуха идет не через радиатор, а с боков обходя его, и эффективность системы падает, дальнейшие испытания покажут необходимость сделать это, а пока не буду.

go_patriot

Дополнительный электровентилятор установлен. Перегрев, уходи!

Дополнительный электровентилятор установлен. Перегрев, уходи!

На всех УАЗиках с завода должен стоят дополнительный электровентилятор, помогающий бороться с перегревом в особо тяжелых случаях, например, в летних пробках или движении по горам. Должен стоять, но не стоит. Вернее, стоит, но не у всех. Бардак!
Нам, УАЗоводам, не привыкать доделывать машину за заводом. Мы, УАЗоводы, иногда даже получаем от этого удовольствие.

Если вы не любите лёгких путей, можете сделать что-нибудь типа такого, поставить спарку от ВАЗа или Шевроле Нивы. Валяется под рукой что-нибудь с пропеллером — можно тоже приладить, не выбрасывать же.

Но лично я не поддерживаю идею замены вискомуфты на электровентилятор.

Вискомуфта в УАЗике нужна. Она всегда крутится и обеспечивает какое-то там охлаждение. Вы скажете, что она слишком много отжирает лошадиных сил для своей малой эффективности? Ну и ладно, зато она абсолютно энергонезависима. В ней не перегорит предохранитель, не перетрется проводок. Она просто есть и всегда крутится.

Мой тезис прост, вискомуфта должна быть, а дополнительный электровентилятор ей должен помогать.

О техническом решении сильно и не думал. На первом Патриоте дополнительный электровентилятор стоял с завода. Радиатор у него такой же, с Буханочкой совпадает абсолютно. Нужно просто взять патриотовского карлсона, купить и поставить.

Хватает ли ему эффективности?

Хватает. Неоднократно проверено на Алтае, на Урале и в Монголии. Были моменты, когда таких вентиляторов хотелось иметь не один, а два, но это было пару раз, когда в июле, когда ровно в полдень, когда в самую жару, когда в крутой перевал.

Начинаем искать что-то похожее на патриотовский карлсон. Вот он, родной, продаётся на Bazashop за три с небольшим тысячи. Но без проводов для коммутации. Какие-то провода продаются рядом, но подходят ли они именно сюда? Это же УАЗ, их же тысяча модификаций!

Надо брать комплект. Чтобы и сам вентилятор, и провода, и всякие там трубочки были сразу.

Нашлось. Вот он, родненький. Немного не похож на чисто патриотовский, но смысл тот же. Заказал в качестве подарка на новый год, купил и бросил в гараж вылёживаться. Даже коробку не вскрывал. Нафига его ставить зимой? Лето же оно… может и не придёт совсем.

Лето пришло внезапно. Вчера-позавчера синоптики намекали на снег, а сегодня — адские плюс 25. Жарища нестерпимая, пекло, кайф! Надо быстренько внедрять дополнительный вентилятор.

В коробке ожидаемо оказался сам пропеллер, провода для подключения, датчик температуры охлаждающей жидкости и тройник, чтобы врезать в патрубок.

Установка простая. В моём случае даже очень простая; масляный радиатор давно заглушен, висит чисто для виду.

Нужно масляный радиатор открутить, а вентилятор прикрутить. Если вы по какой-то странной причине не хотите расставаться с масляным радиатором — придётся добавить ещё одну стадию, прикрутить его обратно.

Жуть как не хотелось снимать для этого радиатор. Но это и не потребовалось.

Читать еще:  Сборка коробки передач ваз 2110

Заканчиваем пустой трёп, начинаем установку.

Откручиваем масляный радиатор. Верхние болтики удобно крутить сверху, а нижние (вечно ваш КО) — снизу.

Чтобы крутить снизу у буханок есть хитрая дверца. Очень удобно машину спроектировали.

Открутили масляный радиатор — выкидываем его в кучу, которая ждёт поездки в скупку черного и цветного металла.

Хорошо, хорошо! Вы любите бесполезные масляные радиаторы, я понял. Можете не выкидывать, а аккуратно отложить в сторонку для дальнейшей обратной установки поверх электровентилятора, там для этого весь крепеж предусмотрен.

Откручиваем уголки. Кидаем в ту же кучу, что и маслорадиатор.

Остаётся голый радиатор, на ушки которого мы и будем монтировать дополнительный электровентилятор.

Бежим в магазин и покупаем горсть болтов М8 и таких же гаек. Родные болты, которых мы наоткручивали, коротковаты, а нормальных в комплекте производитель не положил. Запишем ему за это минус в карму.

Добавить в комплект четыре болта и четыре гайки — пустяк, а как приятно было бы. Не пришлось бы вылезать из ямы, искать в запасниках не сильно ходовые гайки, мыть руки, бежать в магазин…

При помощи молотка и наковаленки гайки занимают своё место в специальных пазах. Теперь они не простые гайки, а закладные.

Чтобы не выламывать радиатору нижние крепления немного ослабляем болты. Радиатор становится немного подвижнее, что требуется для впихивания вентилятора.

Дальше всё ещё проще. Прикручиваем вентилятор к ушам. Производитель говорит в инструкции, что вентилятор должен ставиться проводом вниз. Но хоть убейте меня, его так поставить невозможно! Поставил проводом вверх. Надеюсь, ничего криминального в этом нет.

Режем верхний патрубок, вставляем тройник для датчика температуры.

Наш девиз — семь раз отрежь, а один раз примерь. Не успел подумать, может быть лучше поставить датчик в нижний патрубок, как всё уже было установлено. Надеюсь, что так тоже будет нормально.

Подключаем проводку по типу «папа-в-маму», не запутаетесь. Реле селим на удобно торчащий болт, два контакта массы кидаем туда же.

Собственно, всё готово. Можно испытывать устройство, проверять работоспособность. Сначала — в чайнике с кипятком. Потом — горами. Надеюсь, этим летом куда-нибудь удастся вырваться.

Всех поздравляю с прошедшим Первомаем! Как говорится, мы на горе всем буржуям мировой пожар раздуем!

Всех поздравляю с грядущим Днём Победы! Чистого всем неба над головой! Чтобы нам не было нужды ездить в Европу на танках, а только на автодомах, построенных на базе УАЗа Буханки.

Установка дополнительного вентилятора на УАЗ Патриот

В нашем автосервисе установка дополнительного вентилятора на уаз патриот выполняется профессионально и с гарантией. Суммарно 4х4 тюнинг занимает от 2 час. Все работы , в том числе тюнинг уаз патриот, выполняются опытными мастерами, качественно и недорого. Цена включает только работы без запчастей и расходных материалов.

АвтомобильУАЗ Патриот
Категория4х4 Тюнинг
УлучшитьОхлаждение двигателя
Узел автомобиляРадиатор системы охлаждения двигателя Электропроводка
Длительность, ч2
ПериодичностьПо желанию

Зачастую к нам обращаются с просьбой владельцы Патриот установить дополнительный вентилятор охлаждения радиатора. Особенно это актуально если автомобиль эксплуатируется вне дорог или часто полностью груженный.

Сразу хочется отметить, что для кардинального улучшения работы системы олаждения Патриот требуется заменить штатный радиатор на более производительный.

Для установки дополнительного электровентилятора на Патриот требуется провести следующие работы

  • Монтаж вентилятора перед радиатором

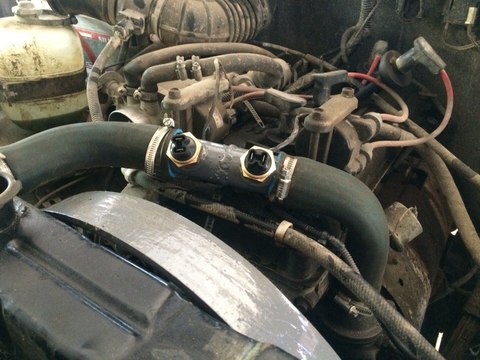

  • Врезка дополнительного термодатчика в магистраль охлаждения
  • Установка реле и кнопки управления в салон
  • Прокладка электропроводки

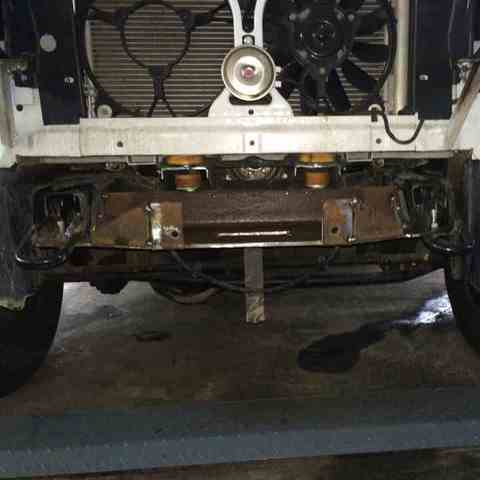

Поскольку дополнительный вентилятор стоит перед радиатором, то его производительность ниже, чем при установке позади радиатора. Поэтому мощность мотора должна быть внушительной, или возможно установка двойного спаренного радиатора.

Мы рекомендуем подключать вентилятор на Патриоте через кнопку управления в салоне. Алгоритм работы дополнительного электровентилятора будет следующий:

  • Выключен полностью
  • Включается по датчику температуры
  • Включен постоянно

С третьим режимом нужно быть осторожным, что бы не работающий мотор вентилятора не посадил аккумулятор.

Электровентиляторы

Автоматический регулятор мощности вентилятора охлаждения УАЗ

АРМ осуществляет управление работой электровентилятора системы охлаждения. Обороты вентилятора при этом регулируются бесступенчато, АРМ отслеживает не только возрастание температуры, но и скорость ее роста, добавляя обороты вентилятора. Температурный режим 88-91-95 градус Цельсия.

  • Электровентиляторы

Электровентилятор УАЗ (дополнительный) на карбюраторный двигатель

Электровентилятор УАЗ (дополнительный) на карбюраторный двигатель

Вентилятор предназначен для повышения эффективности системы охлаждения.

При этом возможно достижение ряда дополнительных эффектов:

-снижение расхода топлива
-снижение уровней внутреннего и внешнего шума
-повышение ресурса двигателя.

Вентилятор рассчитан для установки на все модели автомобилей УАЗ, кроме Патриот.
Комплект обеспечивает оптимальный температурный режим двигателя в жаркий период эксплуатации, в условиях длительной работы двигателя на холостом ходу (движение в городских пробках), а также существенно повышает эффективность системы охлаждения на любых эксплуатационных режимах. На автомобилях УАЗ, оснащенных данными комплектами, демонтаж основного вентилятора на период осеннее- зимних холодов позволяет снижать расход топлива до 8%, существенно повышать комфортабельность за счет снижения уровня шума в салоне и повышения температуры воздуха в салоне (демонтаж основного вентилятора ведет к увеличению температуры охлаждающей жидкости). Кроме того, в холодный период электровентилятор позволяет избегать работы непрогретого двигателя и обеспечивает поддержание оптимальной температуры (около 90°С) охлаждающей жидкости, что благоприятно сказывается на ресурсе двигателя.

В комплект входит:

  • электровентилятор
  • кожух
  • труба с датчиком ( в зависимости от модели автомобиля применяется один из двух вариантов труб и датчиков)
  • реле и предохранитель электровентилятора, электроколодок с контакта
  • электропроводка

Тип датчика ТМ 108-02. Температура вкл. 87 С, температура отключения 82 С. Диаметр тробопровода 42 мм.

Принцип действия.
Электровентилятор толкающего типа устанавливается перед (по ходу автомобиля) радиатором в дополнение к штатному вентилятору, расположенному за радиатором. Включение и выключение электровентилятора автоматическое, по сигналу от датчика, установленного в трубопровод радиатора.

Замена вискомуфты электрическим вентилятором

Для охлаждения радиатора используется вентилятор с приводом от коленчатого вала двигателя через специальную муфту. При длительных нагрузках и повышенной температуре воздуха производительности крыльчатки не хватает для отвода тепла.

Установка электровентилятора на УАЗ Патриот вместо вискомуфты позволяет увеличить воздушный поток, протягиваемый через соты радиатора, и улучшить температурные параметры работы силового агрегата в условиях повышенной нагрузки.

Суть проблемы

Вискомуфта представляет собой герметичный корпус, заполненный вязкой рабочей жидкостью на основе силикона. Внутри кожуха расположено 2 диска с направляющими лопатками, крутящий момент передается потоками масла.

Читать еще:  Ваз 2109 замена сцепления

Характеристики жидкости позволяют плавно регулировать частоту вращения выходного вала и установленной на нем крыльчатки вентилятора. Конструкция обеспечивает поддержание теплового режима мотора на средних и высоких оборотах.

При падении оборотов двигателя до режима холостого хода происходит снижение интенсивности перемешивания рабочей жидкости в корпусе муфты, что вызывает уменьшение числа оборотов вентилятора. Падение скорости потока воздуха приводит к тому, что радиатор и рубашка движка начинают перегреваться. Проблема наблюдается при движении в затяжных пробках или при езде по пересеченной или заболоченной местности на низкой скорости.

Дополнительной проблемой является безопасность конструкции. В центре муфты располагается биметаллическая пластина, управляющая перепускным клапаном.

При охлаждении элемента (потоком воздуха от радиатора) крыльчатка вращается с небольшой скоростью.

По мере прогрева элемента происходит запирание клапана, а затем крыльчатка резко разгоняется. В этот момент существует риск получения травм водителем, производящим обслуживание двигателя. Отмечены случаи разрыва пластикового рабочего колеса (из-за полученных ранее повреждений).

Минусы вискомуфты

Вязкостная муфта, установленная в приводе вентилятора, обладает рядом недостатков, в числе которых следующее:

  • зависимость интенсивности обдува радиатора от оборотов силового агрегата;
  • корпус муфты и воздушного диффузора препятствуют доступу к приводным ремням и натяжным роликам;
  • нет возможности принудительного включения вентилятора при длительной повышенной нагрузке на силовой агрегат;
  • из-за постоянного отбора мощности незначительно увеличивается расход топлива;
  • увеличение нагрузки на приводной ремень и натяжные ролики, что приводит к преждевременному износу деталей;
  • замедленный прогрев системы охлаждения из-за постоянной работы вентилятора;
  • шум при раскрутке крыльчатки (после срабатывания биметаллического выключателя);
  • повышенная нагрузка на переднюю крышку силового агрегата, что вызывает ослабевание крепления и течь масла;
  • конструкция муфты не предусматривает ремонта с заменой компонентов конструкции.

Достоинства электровентилятора вместо вискомуфты

Преимущества применения электрического привода для крыльчатки охлаждения радиатора взамен вязкостной муфты:

  • обеспечение заданной температуры мотора вне зависимости от частоты вращения коленчатого вала;
  • стабильное охлаждение силового агрегата при работе на холостом ходу (без движения или при перемещении на низкой скорости);
  • возможно принудительное включение электрического двигателя тумблером, выведенным в салон машины;
  • допускается установка 2 вентиляторов (для повышения надежности конструкции и улучшения обдува радиатора).

Снятие вискомуфты

Последовательность действий при снятии вязкостной муфты с бензинового силового агрегата ЗМЗ-409, установленного на автомобиле УАЗ Патриот:

  1. Демонтировать направляющий диффузор, расположенный вокруг крыльчатки. Для крепления узла используются распорные зажимы, которые удаляются жалом плоской отвертки. Корпус дефлектора извлекается из зазора между двигателем и радиатором вверх.
  2. Для снятия крыльчатки потребуется ключ с размером зева 32 мм. Возможно применение стандартного накидного ключа или головки. Поскольку гайка имеет левую резьбу (для повышения безопасности при эксплуатации), то инструмент поворачивается вправо (если смотреть со стороны радиатора автомашины).
    Для исключения прокручивания муфты требуется нажать на поликлиновый ремень рукой (в зазор между шкивом муфты и приводным колесом насоса гидравлического усилителя рулевого управления).
  3. Открутить рабочее колесо при помощи ключа или вручную. Поскольку элемент имеет большой вес, то важно не уронить деталь в зазор между мотором и радиатором. При падении возможно повреждение трубок радиатора острыми лопастями крыльчатки.
  4. Допускается снятие муфты вместе с передней крышкой двигателя ЗМЗ-409, которая крепится к передней части блока и крышке головки на 6 болтах. Вместо штатной детали устанавливается алюминиевая панель от мотора ЗМЗ-406, которая отличается отсутствием крепежных точек для вязкостной муфты.
    При монтаже необходимо заменить прокладки и протереть сопрягаемые поверхности от остатков моторного масла. Болты затягиваются в последовательности, указанной в инструкции по ремонту силового агрегата.

Установка электрического вентилятора

Замена вискомуфты на электровентиляторы начинается с приобретения или самостоятельного изготовления металлической опорной рамы для электродвигателей, которая затем размещается на внутренней части радиатора.

На части автомобилей, оборудованных климатической установкой, применяется дополнительный теплообменник кондиционера с электрическими вентиляторами (установлены с внешней стороны радиатора). Удалять элементы не рекомендуется, поскольку они управляются контроллером кондиционера, обеспечивая охлаждение воздуха в салоне автомобиля.

Для охлаждения применяется 2 вентилятора от Газели или от «классических» моделей ВАЗ. При покупке крыльчатки следует учитывать направление потока воздуха, создаваемого лопастями. Дополнительно необходимо заменить датчик в корпусе термостата, который активирует работу электродвигателей.

Существует несколько разновидностей сенсоров, срабатывающих при температуре жидкости +87…+97°С. Дополнительный тумблер для ручного включения моторов выводится в салон машины (на приборную панель или центральную консоль между сиденьями).

Допускается применение вентиляторных блоков от внедорожников Nissan X-Trail, которые оборудованы 4-канальным коммутационным кабелем. Устройства подключаются к контроллеру управления силовым агрегатом и к датчику температуры (с увеличенным до +95…+97°С порогом срабатывания).

Сигнал от блока управления включает крыльчатки с производительностью работы 40% от максимального значения. При дальнейшем росте температуры срабатывает сенсор, расположенный в корпусе термостата, позволяя переключить вентиляторы на максимальную подачу воздуха.

Отмечены случаи применения вентилятора от Ховер (каталожный номер 1308100К00В1), который оборудован дополнительным сопротивлением для получения 2 частот вращения крыльчатки. Изделие поставляется вместе с пластиковой рамкой, которая устанавливается на радиатор УАЗ Патриот с небольшими доработками.

Перед началом монтажа потребуется спилить 2 опорных кронштейна, которые размещаются на нижней кромке пластмассового диффузора. Для крепления используются штатные отверстия на радиаторе, предназначенные для установки оригинального направляющего кожуха.

Для фиксации используются металлические пружинные защелки от блока отопления салона на «классических» моделях ВАЗ. В деталях сверлятся отверстия для болтов, которыми скобы притягиваются к рамке радиатора. Нижняя часть рамки вентилятора удерживается штатными кронштейнами, прикрепленными к корпусу радиатора.

По бокам остаются щели, которые закрываются уплотнительным кантом. Для подключения к бортовой сети используется штекер питания вентиляторов кондиционера, включение происходит при температуре 97°С.

Схема коммутации обеспечивает получение одной частоты вращения крыльчатки. Для получения второй ступени производительности требуется подсоединение к штекеру питания дополнительного вентилятора климатической установки.

Преимуществом использования китайского изделия является снижение уровня шума и вибраций, повышение нагрузки на бортовую электрическую сеть не отмечается. Допускается доработка изделия путем установки контроллера плавного разгона вентилятора.

Назначение кожуха

Кожух, обрамляющий крыльчатку вентилятора, предназначен для направления потока воздуха на соты радиатора и одновременного снижения шумности работы. Диффузор выполняется из металлического листа или пластика, изделие должно плотно прилегать к корпусу радиатора.

Появление щелей приводит к снижению интенсивности теплообмена и увеличению времени работы вентилятора. Направляющий кожух применяется и при использовании вязкостной муфты, и при установке привода крыльчатки.
