Глючит указатель температуры и топлива

Глючит указатель температуры и топлива

Не работает панель приборов VDO. Уровень температуры и топлива «глючат»

Неправильные показания температуры и топлива? Наверное уже многие обладатели ВАЗ 2110 — 2115, сталкивались с проблемой неправильного отображение топлива и указателя температуры на приборных панелях VDO, «Счетмаш» г. Курск, «Автоприбор» г. Владимир.

Настоящая температура двигателя равна 90 градусов (это мы точно знаем), а на панели приборов она показывает 110 градусов. Бензина в баке 10 литров, а на панели приборов показывает то 20 литров, то 15 литров, а иногда и правильно 10 литров. Причем обычно тахометр и скорость показывают всегда правильные значения. У меня такая проблема была где-то целый год. Когда тестирую панель приборов ( Нажать кнопку суточного пробега — удерживать, включить зажигание, наблюдается отклонение всех стрелок указателей приборов на весь размах шкалы и полное заполнение сегментов ЖКИ, а также происходит загорание контрольной лампы аварийного запаса уровня топлива. При тесте панели приборов указатель температуры должен плавно пройти расстояние от 50 градусов до 130 градусов. Уровень топлива должен плавно пройти расстояние от 0 до 1). Если во время теста указатели правильно работают, то дело в электронике. В автосервисах говорят что эти панели приборов не подлежат ремонту. Просто купи новую такую же панель приборов и все будет нормально. Деньги тратить было жалко на новую панель приборов VDO (где-то 2400 руб.), так как обороты двигателя и скорость автомобиля показывались, температуру следил на маршрутном компьютере ШТАТ 510, и когда заправлялся приходилось выставлять бензин так же на штатном компьютере. Он вычитывался теоретически с контролера. Кстати довольно точно шел расчет, только надоедало постоянно выставлять бензин.

Кстати вот еще одна главная особенность которая меня смутила, дело в том что указатель температуры начинал сильно скакать, когда на машине включались габаритки, ближний свет, итд.

Недавно решил заняться этой проблемой, и полностью разобраться. Не очень я верил что это отказ электроники. Решение оказалось очень простым. На самом деле надо было просто подвести хорошую «землю» к панели приборов. Или просто восстановить стандартную. После всех затяжек «земли», панель приборов стала работать правильно. Указатель температуры и топлива работают теперь точно, даже при включенных габаритках, печки, итд.

Ниже описаны все «земли», которые нужно проверить:
Фрагмент статьи взят с сайта www.chiptuner.ru

Первое соединение с массой а/м находится внутри панели приборов, слева сверху относительно монтажного блока реле и предохранителей, под шумоизоляцией. На а/м первых лет выпуска провода массы к приварной шпильке подходили поверх шумоизоляции, а потом чья-то светлая голова придумала прятать провода под нее. Так что доступ к шпильке весьма неудобен и возможен только с помощью ключа трубки или удлиненной головки на 10. При недостаточном соединении в этом месте при включении головного света фар или электродвигателей стеклоподъемников может включиться стеклоочиститель с омывателем, сработать система центрального запирания дверей.

Второе соединение находится на приварной шпильке, на центральной консоли панели приборов, с левой стороны, над левым экраном консоли, под гайкой М6.

Но даже если эта гайка затянута как следует, а проблема осталась, то переходим к самой главной для всей панели приборов точке массы, заземляющей весь металлический каркас панели. Это приварная шпилька с резьбой М6. Она находится на нижней, внутренней (салонной) стороне моторного щита, посередине. Гайкой, завинченной на эту шпильку, крепится также кронштейн, закрепляющий переднюю, часть левого экрана консоли, который некоторые диагносты и электрики безжалостно убирают из-за того, что нередки случаи повреждения об этот кронштейн жгута ЭСУД или системы центрального запирания. Как правило, гайка затянута весьма и весьма посредственно. При недостаточном контакте в этом и предыдущем соединении при включении габаритного освещения, головного света фар и электромотора вентилятора радиатора возможны отклонения стрелок указателя температуры и уровня топлива.

Почему на ВАЗ-2114 не показывает температуру двигателя

Многие автомобилисты сталкивались с тем, что стрелка указателя температуры на приборной панели ВАЗ-2114 переставала показывать, не трогалась с нулевого положения, или зависала. Но, не все понимают, с чем связана данная неисправность, и как её устранить. В данной статье, рассмотрим возможные варианты появления такой поломки и методы устранения.

Видео о диагностике указателя температуры (обзор проблем):

Видеоматериал расскажет, как проверить и найти причину зависания стрелки указателя температуры.

Причины неисправности

Зависание стрелки на приборной панели

Наверное, ни для кого не секрет, что зависание стрелок на приборной панели неразрывно связано с электрическими цепями в автомобиле. Для устранения неисправности, автолюбителю потребуются некоторые познания в автоэлектрике, а также конструктивные знания ВАЗ-2114.

Как показывает практика, большинство автомобилистов, при появлении такой поломки обращаются в автосервис, но данную проблему реально устранить своими силами. Но, прежде всего, необходимо найти непосредственную причину возникновения эффекта.

Какие есть варианты?

Итак, рассмотрим, возможные варианты зависания стрелки указателя температуры двигателя на приборной панели:

• Сломался магнитный моторчик привода стрелки.
• Разрывы и нарушения в работе электрических цепей приборной панели.
• Замыкание в плате самой приборки.
• Зависание, связанное с датчиком температуры.
• Неполадки в ЭБУ.

Методы устранения

Когда основные причины определены, можно перейти непосредственно к методам устранения проблемы.

Для совершения ремонтно-диагностических операций понадобиться некоторый инструментарий, а именно: мультиметр, OBD II – кабель, планшет или ноутбук, а также набор ключей и отверток для демонтажа основных и вспомогательных узлов.

Итак, теперь, когда автомобилист во всеоружии, можно перейти непосредственно к процессу диагностики и ремонта.

Сломался магнитный моторчик привода стрелки

Процесс ремонта и разборки приборной панели

Самой распространенной неисправностью зависания или не реагирования стрелки на панели приборов является поломка моторчика привода . Для диагностики данного устройства необходимо мультиметром замкнуть контакты обмотки на электроцепь или сопротивление.

Если тестер ничего не показывает то, скорее всего, обмотка сгорела или имеется разрыв контакта с платой.

Для устранение неисправности, конечно, рекомендуется обратиться к автоэлектрику, который сделает все быстро и качественно, но если автолюбитель имеет необходимые навыки и умения в ремонте подобного оборудования, то он сможет самостоятельно заменить моторчик и припаять необходимые контакты.

Разрывы и нарушения в работе электрических цепей приборной панели

Определение неисправности связанное с проводкой

Еще одной из распространенных причин зависания датчика, является разрыв электрической цепи от датчика охлаждающей жидкости к приборной панели. Выявить это достаточно просто, необходимо вынуть провод массы с датчика и подключить его к любому другому «минусу», чтобы электрическая цепь замкнулась.

Если провод не перебит, то стрелка начнёт двигаться, если нет, то по электрической схеме необходимо найти провод, в котором произошел обрыв и устранить неисправность. Как показывает практика, то автомобилисты не меняют провод, а просто проводят соединение и изоляцию контактов в месте разрыва.

Замыкание в плате самой приборки

Определение замыканий на плате приборки

Неоднократно были случаи, когда замыкание в плате приборки приводило к зависанию стрелки.

Но, в данном случае, косвенным признаком является то, что выходят со строя и находящиеся рядом указатели. Так, может не показывать тахометр и другие указатели. Здесь, устранением неисправности является замена приборной панели в сборе.

Зависание, связанное с датчиком температуры

Местонахождение датчика температуры

Зависание стрелки температуры на панели приборов будет связано с неисправным датчиком температуры. Так, его диагностику можно провести по аналогии с обрывом проводки, или проверить при помощи тестера. Если вследствие диагностических операций оказалось, что датчик ОЖ неисправен, его необходимо заменить.

Неполадки в ЭБУ

Процесс определения ошибок ЭБУ и их устранение

Крайне редко, зависание стрелки будет связано с неисправностью в электронном блоке управления двигателем.

В данном случае, при помощи соответствующего кабеля необходимо подключиться к «мозгам» автомобиля и посмотреть, есть ли ошибки. Если их слишком много, то необходимо их обнулить.

Конечно, если данная процедура не помогла, то рекомендуется сбросить программное обеспечение. Данную процедуру рекомендуют доверять профессионалам, которые не только устранят проблему, но и настроят мотор на оптимальный режим работы.

Выводы

Найти и устранить причину зависания стрелки показателя температуры ВАЗ-2114 можно своими руками не прибегая к помощи автосервиса. Конечно, необходимо владеть знаниями в автоэлектрике, а также знать конструктивные особенности автомобильных электроцепей. Но, если автомобилисту не под силу диагностировать и устранить неисправность, то рекомендуется обратиться в автосервис.

Сообщества › Лада 2110, 2111, 2112, 112, Богдан › Блог › не показывает температуру помогите ваз 2112

ваз 2112 не показывает температуру на приборной панели, поменял датчик не помогло (фото прилагается), тест приборки делал все стрелки работают. Что делать подскажите.

Метки: 2112, ваз, ваз 2112, температура, датчик, приборная, панель

Комментарии 27

Я один раз тоже наткнулся на проблему, что не работает указатель температуры и вентилятор не включается.
Как оказалось, что просто отошёл провод от датчика давления масла, который в одной косе с датчиком температуры.
Так что вот.
Тот, кто прочел, ставь лайк, если помогло))

у меня та же проблема, но только делая диагностику приборки, стрелка температуры не двигается? приборке кранты? приходится смотреть температуру по бортовику)

что еще можно сделать? прозвонить провод?

Походу приборка сдохла.
Хотя провод тоже можно посмотреть, он зеленого цвета и немного внатяг идет, может зацепил чем…

Тест приборки делал все стрелочки работают

Датчик купил поставил не помогло, при включенном зажигании проводом касался движка стрелка не поднималась

ТМ-106 вроде называется нужный

и добавить уже нечего!выше все рассказали!) )

Датчик указателя температуры охлаждающей жидкости на ВАЗ 2110

За эффективную и надежную работу силового агрегата отвечает целый комплекс узлов, устройств и приборов. Среди них особая роль отводится системе охлаждения двигателя .

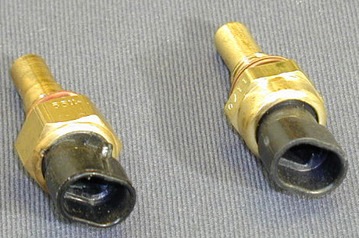

Датчик температуры ОЖ

Следовательно, особого внимания к себе заслуживает датчик температуры охлаждающей жидкости на ВАЗ 2110, о котором мы сегодня с вами и поговорим.

Функции СО

Система охлаждения отвечает за отвод лишнего тепла, которое генерируется во время работы силового агрегата. Если двигатель перегреется, последствия могут быть катастрофическими.

Схема системы охлаждения

Помимо отвода тепла, СО дополнительно выполняет несколько других функций:

• Способствует ускорению прогрева мотора до оптимальной рабочей температуры;
• Прогревает воздух внутри салона;
• Охлаждает смазочную систему;
• Охлаждает выхлопные газы.

Всего на автомобилях может использоваться три типа системы охлаждения:

1. Воздушная. Процесс охлаждения осуществляется путем обдувания агрегатов воздухом;
2. Жидкостная. Охладителем выступает специальная жидкость — вода, тосол или антифриз;
3. Комбинированная. Оба типа охлаждения смешиваются в одной системе.

Если говорить конкретно про ВАЗ 2110, то здесь применяют жидкостную систему охлаждения, а в роли охладителя выступает тосол или антифриз .

Зачем нужен ДТОЖ

Следует отметить, что датчик и указатель температуры охлаждающей жидкости на ВАЗ 2110 работают совместно. Некоторые путаются, считая датчик и указатель одним и тем же устройством.

Сигнал от ДТОЖ поступает на электронный блок управления, а уже ЭБУ, в свою очередь, корректирует подачу топливовоздушной смеси в цилиндры двигателя. Если двигатель еще не успел нагреться до оптимальной температуры, топливовоздушная смесь поставляется более обогащенной.

При неисправности датчика на ЭБУ идут некорректные показатели температуры, из-за чего двигатель перестает нормально функционировать, часто перегревается. Потому если вы столкнулись с поломкой ДТОЖ, обязательно в самое ближайшее время замените его.

Симптомы неисправности

Чтобы обеспечить передачу на электронный блок управления верных данных от датчика температуры ОЖ, его необходимо соответствующим образом установить на место.

Откручиваем

Потому первопричиной некорректной работы ДТОЖ может оказаться его банальная неправильная установка.

Некоторые симптомы позволят даже малоопытному автомобилисту определить, что проблема заключается именно в этом датчике:

• Выхлопные газы имеют очень низкое качество из-за нарушенной топливовоздушной смеси;
• Показатели расхода топлива заметно выросли;
• Отработанные газы имеют ухудшенный состав;
• Двигателем становится проблематично управлять;
• На приборной панели высвечивается код неполадки, либо начинает мигать сигнальная лампа, означающая перегрев силового агрегата;
• С трудом удается запустить двигатель.

Многие сразу же загоняют автомобиль в гараж и приступают к замене датчика температуры охлаждающей жидкости на своем ВАЗ 2110. Но часто причиной появления подобных симптомов является наличие повреждений проводки, плохой контакт соединений. Потому в первую очередь проверьте их.

Внешне определить, что датчик вышел из строя, также можно. Наличие следов ржавчины, коррозия на устройстве, отложения говорят о том, что в дальнейшем этот датчик лучше не эксплуатировать.

Можно вооружиться вольтметром или мультиметром, чтобы определить сопротивления. В холодном состоянии нормальные показания датчика должны составлять 2В, а если двигатель горячий, тогда 0,5В. Любые отклонения от нормы говорят о выходе из строя измерителя.

Замена

Проверка показала, что виной всему именно датчик. Потому вам не остается ничего другого, кроме как заменить его на новый. Для этого:

1. Сливается охлаждающая жидкость. Лучше слейте максимальное количество. Особенно, если ОЖ уже давно подлежит замене;
2. Отключите клеммы от аккумуляторной батареи;
3. Чтобы было удобнее работать, снимите со своего посадочного места воздушный фильтр;
4. Отключите зажигание и снимите разъем датчика;
5. Ключом на 19 миллиметров демонтируйте датчик. Вместе с ним обязательно снимается уплотнительное кольцо;
6. Берется новое кольцо уплотнения, монтируется на место старого новый, качественный датчик ОЖ, подходящий для модели ВАЗ 2110;
7. Весь процесс сборки выполняется в обратной последовательности.

Что касается стоимости самостоятельного ремонта, то вам потребуется только приобрести новое уплотнительное кольцо и сам датчик, разумеется. Сегодня устройство хорошего качества для «десятки» стоит около 200 рублей. Инструменты только самые стандартные, потому ничего докупать и дополнительно тратить деньги не придется.

В автомастерской работу выполнит профессионал, однако стоимость ремонта будет соответствующей. Плюс многие СТО идут на хитрые ходы, пытаясь заставить автовладельца выполнить ряд дополнительных мероприятий. Иногда они действительно полезны, но порой являются просто попыткой стянуть с вас больше денег.

Решайте сами, стоит ли отдавать машину в сервис ради замены датчика ТОЖ, либо спокойно самому выполнить всю процедуру за часик, но сэкономить при этом приличную сумму денег.

Не включается вентилятор охлаждения ваз 2110 инжектор

Вентилятор радиатора является одним из основных элементов системы охлаждения двигателя. Его роль заключается в принудительном обдуве радиатора при нагревании охлаждающей жидкости до определенной температуры.

Как включается вентилятор

В отличие от карбюраторных, в инжекторных двигателях ВАЗ 2110 включение вентилятора происходит не напрямую от датчика температуры, а через электронный блок управления (ЭБУ). Датчик установлен на выходном патрубке головки блока цилиндров.

Не включается вентилятор охлаждения ваз 2110 инжектор: причины, как проверить

При нагревании охлаждающей жидкости до температуры 100-107 0 С датчик срабатывает и отправляет сигнал на ЭБУ, который его обрабатывает и направляет на реле. Реле замыкает цепь, и подает питание на привод (электрический двигатель) вентилятора через предохранитель.

Причины, по которым вентилятор может не включаться

Учитывая описанный процесс включения, причинами несрабатывания вентилятора могут быть:

• вышедший из строя датчик температуры;
• неисправное реле;
• сгоревший предохранитель;
• обрыв электрической цепи;
• неполадки с электроприводом вентилятора.

Кроме этого, на своевременное включение вентилятора может влиять и крышка расширительного бачка. Если она неисправна, и ее клапан не способен удерживать давление выше атмосферного, вода, являющаяся частью охлаждающей жидкости, обязательно закипит при 100 0 С, а датчик, настроенный на более высокую температуру, сработать не успеет.

Порядок проверки схемы включения вентилятора

1. Проверку начинаем с самого простого – определения состояния предохранителя. Ищем его в монтажном блоке, который находится под капотом. Его маркировка – F7.

2. Вынимаем его, и визуально, или с помощью мультиметра проверяем на работоспособность. Если он перегорел, меняем на новый (20 А). Если с ним все в порядке, ставим его на место, и двигаемся дальше.

3. Чтобы не потратить время зря, лучше сразу определиться с работоспособностью электродвигателя вентилятора. Для этого отсоединяем от него провода, и подключаем напрямую к аккумулятору, соблюдая полярность. Если вентилятор «жив», продолжаем искать причину.

4. Переходим к реле вентилятора. Оно расположено в дополнительном монтажном блоке в салоне автомобиля слева от ног переднего пассажира.

5. Там есть три реле. Наше – крайнее левое.

Проверить его самостоятельно вряд ли удастся, лучше где-нибудь взять другое, и поставить его на место проверяемого. Греем мотор до максимальной температуры, наблюдаем за поведением вентилятора. Если результата нет, идем дальше.

Откручиваем и осматриваем крышку расширительного бачка. При малейшем подозрении на негерметичность, выбрасываем ее, и ставим новую.

Далее переходим к самому датчику. Запускаем двигатель, греем его до температуры более 100 0 С, и отсоединяем разъемы от датчика. ЭБУ, контролирующий работу датчика, должен автоматически подать сигнал на реле о принудительном включении вентилятора. Если вентилятор включился – проблема, скорее всего, в датчике. Меняем датчик на новый, и проверяем его работу.

Если же и здесь ничего не вышло, нужно искать обрыв в электрической цепи. Для этого лучше обратиться к специалистам.
