Устройство коробки передач

Устройство коробки передач

Коробка передач преобразует крутящий момент, передаваемый от двигателя по величине и направлению. Это необходимо для обеспечения оптимальной скорости и проходимости автомобиля, а также для наиболее экономичной работы двигателя и движения автомобиля задним ходом. Кроме того, коробка передач разобщает двигатель от трансмиссии во время остановки автомобиля и при его движении по инерции с работающим двигателем.

Благодаря небольшому количеству передач коробка компактна и проста по конструкции. Подобранные передаточные числа обеспечивают интенсивный разгон, высокую среднюю скорость и экономичную работу двигателя. Косозубые шестерни постоянного зацепления и синхронизаторы па всех передачах переднего хода обеспечивают бесшумную работу коробки передач и ее долговечность.

В зависимости от комплектации автомобиля может быть установлена четырех- или пятиступенчатая коробка передач, объединенная с главной передачей, передаточное число которой может иметь несколько значений: 3,94 для ВАЗ-2108; 4,13 — для ВАЗ-21081; 3,7 или 3,94 для ВАЗ-21083 или ВАЗ-2109 и его модификаций. На автомобилях ВАЗ-21081 устанавливается четырехступенчатая коробка передач, а на других моделях и их модификациях может устанавливаться и та и другая коробка передач.

Четырехступенчатая коробка передач состоит из первичного 23 (рис. 59) и вторичного 33 валов с шестернями и синхронизаторами, оси с промежуточной шестерней заднего хода, дифференциала и привода переключения передач. Валы и шестерни коробки передач и главной передачи, а также дифференциал расположены в алюминиевом картере 1.

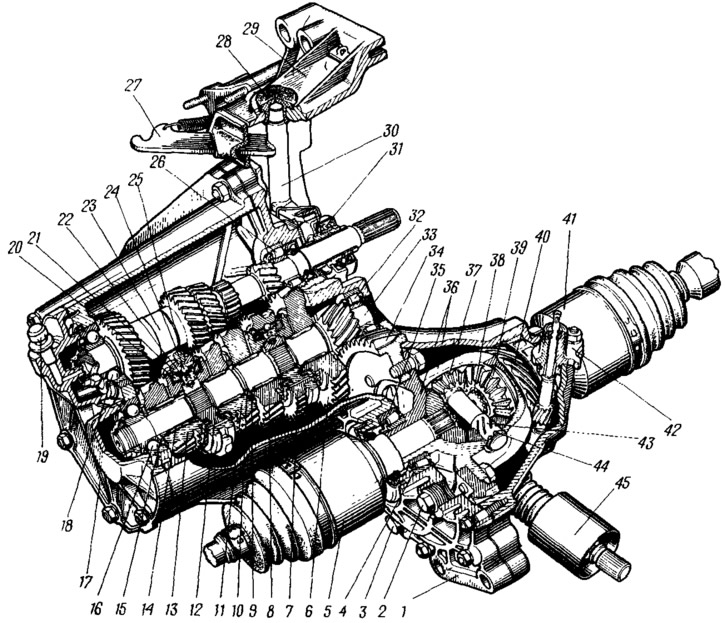

Рис. 59. Коробка передач в сборе:
1 — картер коробки; 2 — пробка наливного и контрольною отверстия; 3 — пробка сливного отверстия; 4 — регулировочное кольцо; 5 — привод левого переднего колеса; 6 — ведомая шестерня I передачи вторичного вала; 7 — муфга синхронизатора I, II передач и заднего хода; 8 — ведомая шестерня II передачи вторичного вала; 9 — стопорное кольцо; 10 — упорное полукольцо; 11 — ведомая шестерня III передачи вторичного вала; 12 — ступица муфты синхронизатора III и IV- передач; 13 — ведомая шестерня IV передачи вторичного вала; 14 — игольчатый подшипник шестерни вторичного вала; 15 — упорная шайба шестерни IV передачи; 16 — шариковый подшипник вторичного вала; 17 — задняя крышка коробки передач; 18 — «париковый подшипник первичного вала; 19 — сапун; 20 — блокирующее кольцо синхронизатора III и IV передач; 21 — скользящая муфта синхронизатора III и IV передач; 22 — сухарь фиксатора; 23 — первичный вал; 24 — шарик фиксатора; 25 — вилка скользящей муфты синхронизатора III и IV передач; 26 — цилиндрический подшипник первичного вала; 27 — рычаг вилки выключения сцепления; 28 — втулка вилки выключения сцепления; 29 — картер сцепления; 30 — вилка выключения сцепления; 31 — подшипник вилки выключения сцепления; 32 — роликовый подшипник вторичного вала; 33 — вторичный вал; 34 — ведомая шестерня главной передачи; 35 роликовый конический подшипник дифференциала; 36 — коробка дифференциала; 37 — сателлит; 38 — стопорное кольцо полуосевой шестерни; 39 — полуосевая шестерня; 40 — ведущая шестерня привода спидометра; 41 — привод правого переднего колеса; 42 — привод спидометра; 43 — ось сателлитов. 44 — стопорное кольцо оси сателлитов; 45 — защитный чехол шарнира привода переключения передач.

Картер коробки передач

Картер коробки передач соединяется шпильками с картером 29 сцепления во время сборки коробки передач и они вместе составляют единый агрегат. С другой стороны к картеру коробки передач крепится задняя крышка 17, в которую запрессован сапун 19, сообщающий полость картера с атмосферой. Это исключает повышение давления в картере и утечку масла через уплотнения. В картере выполнены гнезда для подшипников первичного и вторичного валов, а также для фиксаторов штоков переключения передач. Фиксаторы закрываются общей крышкой 8 (см. рис. 62), а фиксатор заднего хода — пробкой 12. Для заправки коробки передач маслом имеется отверстие, закрываемое пробкой 2 (см. рис. 59), а для слива масла отверстие, закрываемое пробкой 3. Уровень масла должен доходить до нижней кромки заливного отверстия.

Первичный вал

Первичный вал 23 вращается в двух подшипниках. Роликовый цилиндрический подшипник 26 установлен в гнезде картера сцепления, шариковый — в гнезде картера коробки передач. Передний конец вала на выходе из картера уплотняется сальником, который закрывается фланцем направляющей втулки муфты подшипника выключения сцепления. Этот фланец крепится к картеру сцепления тремя болтами. На втулке расположена муфта подшипника 31 выключения сцепления. Задний подшипник 18 фиксируется на валу гайкой и от осевого смещения в гнезде картера удерживается установочным кольцом, которое прижато крышкой 17 к картеру коробки передач. Гайка фиксируется зачеканиванием ее пояска в паз вала.

Первичный вал выполнен в виде блока ведущих шестерен I, II, III, IV передач и заднего хода. На шлицевом конце вала расположен ведомый диск сцепления.

Вторичный вал

Вторичный вал 33 изготовлен за одно целое с ведущей шестерней главной передачи. Передним концом вал опирается на роликовый цилиндрический подшипник 32, задним — на шариковый подшипник 16. Передний подшипник расположен в гнезде картера сцепления, в которое для герметизации запрессована резиновая заглушка. Задний подшипник крепится на валу гайкой, которая фиксируется так же, как и на первичном валу. От осевого смещения вторичный вал удерживается вместе с задним подшипником его установочным кольцом.

На вторичном валу на игольчатых подшипниках с пластмассовыми сепараторами установлены ведомые шестерни I, II, III и IV передач и два синхронизатора. Игольчатые подшипники «браслетного» типа, что облегчает монтаж шестерен на валу. Установка шестерен на игольчатых подшипниках уменьшает потери на трение и повышает КПД коробки передач. Шестерня 6 первой передачи зажата между упорной шайбой и стопорным кольцом ступицы синхронизатора I, II передач и заднего хода, шестерня 8 второй передачи — между вторым стопорным кольцом этой же ступицы синхронизатора и упорными полукольцами 10 вторичного вала. Полукольца фиксируются на валу шариком и стопорным кольцом 9, надетым на полукольца. Аналогично установлены на валу и шестерни III и IV передач. Только игольчатый подшипник шестерни 13 четвертой передачи надевается на втулку и между подшипником и ступней расположено дистанционное кольцо, а между втулкой и шариковым подшипником — упорная шайба 15.

Синхронизатор

Синхронизатор состоит из ступицы 5 (рис. 60), жестко соединенной с вторичным валом при помощи шлицов, скользящей муфты 2, двух блокирующих колец 1, трех сухарей 4 с фиксаторами 3 и пружинами, а также зубчатых венцов синхронизаторов. Скользящая муфта 7 (см. рис. 59) синхронизатора I к II передач имеет наружный венец для включения передачи заднего хода.

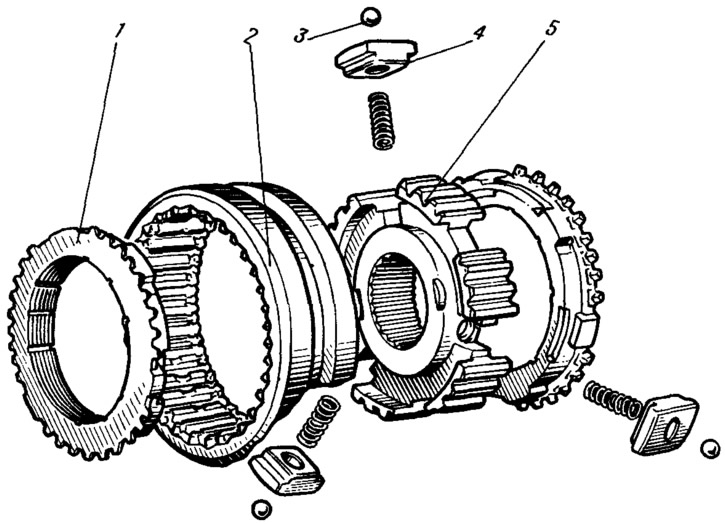

Рис. 60. Детали синхронизатора:
1 — блокирующее кольцо; 2 — скользящая муфта синхронизатора; 3 — шарик фиксатора; 4 — сухарь фиксатора; 5 — ступица муфты синхронизатора.

Ступица синхронизатора I и II передач насажена на шлицы вторичного вала и фиксируется на валу от осевого смещения двумя стопорными кольцами. В ступице выполнено шесть продольных пазов, в трех из которых имеются гнезда под пружины фиксаторов. В эти же пазы установлены сухари 4 (см. рис. 60) с шариками фиксаторов. Пружины поджимают фиксаторы к кольцевым проточкам муфты. По обеим сторонам ступицы расположены бронзовые блокирующие кольца I с зубчатыми венцами, шаг которых равен шагу внутренних зубьев скользящей муфты и зубчатых венцов шестерен I и II передач. Блокирующие кольца имеют по шесть выступов, которые заходят в пазы ступицы, при этом три коротких выступа заходят в те пазы, в которых расположены фиксаторы, а более длинные и широкие — в другие пазы. Эти выступы установлены в пазах с боковым зазором, равным половине толщины зуба муфты (ступицы), и ограничивают угол поворота блокирующего кольца относительно ступицы. Таким образом ступица вращается совместно с блокирующими кольцами. Своей конической поверхностью блокирующие кольца контактируют в момент включения передачи с коническими поясками шестерни I или II передачи. Для разрыва масляной пленки в месте контакта и увеличения сил трения на конической поверхности кольца нарезаны особо мелкая резьба и продольные канавки.

Читать еще:  Ваз 2110 регулятор холостого хода

Скользящая муфта своим внутренним венцом посажена на наружном зубчатом венце ступицы и может перемещаться вдоль ступицы. Для этого в кольцевую проточку муфты заходит вилка переключения передач. Торцы зубьев муфты скошены под тем же углом, что и зубья блокирующих колец и венцов синхронизатора.

Промежуточная шестерня

Промежуточная шестерня 5 (рис. 61) заднего хода прямозубая. В ее отверстие запрессована втулка, через которую проходит ось 4. Она установлена в отверстиях картеров сцепления и коробки передач. В паз шестерни заходит вилка 6 включения заднего хода.

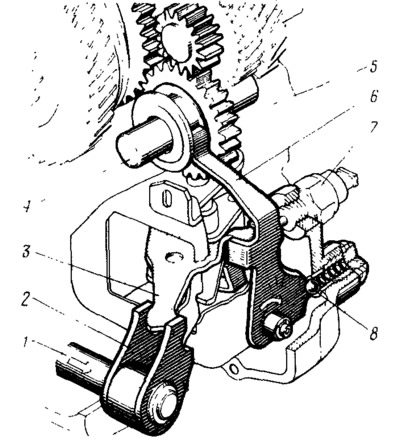

Рис. 61. Промежуточная шестерня заднего хода:
1 — ток выбора передач; 2 — рычаг штока выбора передач; 3 — трехплечий рычаг выбора передач; 4 — ось промежуточной шестерни заднего хода; 5 — промежуточная шестерня заднею хода; 6 — вилка включения заднего хода; 7 — выключатель фонаря заднего хода; 8 — фиксатор вилки заднего хода.

Дифференциал

Дифференциал — двухсателлитный. Его коробка 36 (см. рис. 59) вращается в двух конических подшипниках 35, предварительный натяг в которых регулируется подбором толщины кольца 4. К фланцу коробки дифференциала крепится ведомая шестерня 34 главной передачи, а на коробку дифференциала напрессовывается пластмассовая шестерня 40 привода спидометра 42. Шестерня 34 находится в постоянном зацеплении с ведущей шестерней главной передачи вторичного вала.

Сателлиты 37 и полуосевые шестерни 39 имеют сферические опорные поверхности. Применение сплошной сферы в коробке дифференциала, сопряженной с шестернями и сателлитами, позволило исключить опорные шайбы полуосевых шестерен.

Сателлиты расположены на оси 43, которая удерживается в отверстиях коробки дифференциала стопорными кольцами 44. На посадочных шейках оси выполнены канавки для удержания смазки. Отверстия полуосевых шестерен имеют внутренние шлицы, в которые заходят шлицевые хвостовики корпусов внутренних шарниров приводов передних колес.

Коробка передач и дифференциал Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Коробка передач (вид справа):

1 — кронштейн троса привода сцепления
2 — указатель (щуп) уровня масла
3 — картер сцеsпления
4 — вилка выключения сцепления
5 — первичный вал
6 — подшипник выключения сцепления
7 — сальник вала привода колес
8 — защитный чехол штока механизма переключения передач
9 — задняя опора силового агрегата
10 — привод спидометра

Коробка передач (вид слева):

1 — левая опора силового агрегата
2 — задняя крышка картера коробки передач
3 — сливная пробка
4 — пробки фиксаторов передач
5 — пробка фиксатора передачи заднего хода
6 — выключатель света заднего хода
7 картер коробки передач

Детали пятой передачи:

1 — задняя крышка картера коробки передач лада самара
2 — шток вилки включения пятой передачи
3 — вилка включения пятой передачи
4 — вторичный вал
5 — ведущая шестерня пятой передачи
6 — ведомая шестерня пятой передачи
7 — картер коробки передач
8 — синхронизатор пятой передачи
9 — первичный вал

Основные узлы и детали коробки передач и дифференциала:

1 — первичный вал
2 — вторичный вал
3 — шток вилки переключения третьей и четвертой передач
4 — вилка переключения третьей и четвертой передач
5 — дифференциал
6 — вилка переключения первой и второй передач
7 — шток вилки переключения первой и второй передач
8 — шток переключения передач
9 — шток вилки переключения пятой передачи
10 — механизм переключения передач
11 — промежуточная шестерня заднего хода
12 — картер сцепления

Коробка передач (вид снизу):

1 — коробка передач
2 — задняя опора силового агрегата
3 — маслосливная пробка
4 — тяга привода переключения передач
5 — двигатель
6 — внутренние ШРУСы
7 — выключатель света заднего хода
8 — левая опора силового агрегата
9 — растяжка

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115

Особенности устройства

На автомобиле установлена пятиступенчатая коробка передач, объединенная с дифференциалом и главной передачей.

Рис. 3.7. Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала

Первичный вал 3 (рис. 3.7) выполнен в виде блока ведущих шестерен I–IV передач и со съемной шестерней V передачи, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Ведомые шестерни расположены на игольчатых подшипниках на вторичном валу 5. Кроме них на валу установлены три синхронизатора. Вторичный вал и ведущая шестерня главной передачи объединены.

Дифференциал двухсателлитный. Предварительный натяг в подшипниках дифференциала регулируется подбором толщины кольца 18. К фланцу коробки дифференциала крепится ведомая шестерня 16 главной передачи.

Рис. 3.8. Привод переключения передач: 1 – картер коробки передач; 2 – корпус механизма выбора передач; 3 – механизм выбора передач; 4 – картер сцепления; 5 – рычаг штока; 6 – шток выбора передач; 7 – шарнир штока; 8 – тяга привода управления коробки передач; 9 – защитный чехол тяги; 10 – рычаг переключения передач; 11 – сферический палец рычага; 12 – шаровая опора рычага; 13 – хомут; Х — расстояние между торцами хомута и тяги

Читать еще:  Свечи на ваз 2112 16 клапанов

Привод управления коробкой передач состоит из рычага 10 (рис. 3.8) переключения передач, шаровой опоры 12, тяги 8, штока 6 выбора передач и механизма выбора и переключения передач.

На внутреннем конце штока 6 закреплен рычаг 5, который действует на трехплечий рычаг механизма 3 выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера 4 сцепления.

Рис. 3.9. Механизм выбора передач: 1 – корпус механизма выбора передач; 2 – рычаг выбора передач (переднего хода); 3 – направляющая ось блокировочных скоб; 4 – ось рычага выбора передач; 5, 12 – пружина; 6 – стопорное кольцо; 7 – ось вилки заднего хода; 8, 13 – блокировочные скобы; 9 – фиксатор рычага выбора передач; 10 – вилка включения заднего хода; 11 – рычаг выбора передач (заднего хода)

В корпусе 1 (рис. 3.9) механизма выбора передач крепятся две оси. На оси 4 установлены трехплечий рычаг выбора передач, две блокировочные скобы 8 и 13. Другая ось 3 проходит через отверстие ступицы блокировочных скоб, фиксируя их от проворачивания. Плечо рычага 2 выбора передач служит для включения передач переднего хода, плечо 11 – для включения заднего хода, а на третье плечо действует рычаг 5 (см. рис. 3.8) штока 6 выбора передач. В ступице рычага выбора передач вмонтирован фиксатор 9 (см. рис. 3.9). На оси 7 установлена вилка 10 включения заднего хода.

Возможные неисправности, их причины и методы устранения

Шум в коробке передач

1. Износ зубьев шестерен

1. Замените изношенные детали

2. Износ подшипников

2. Замените изношенные подшипники

3. Недостаточный уровень масла

3. Долейте масло. При необходимости замените поврежденные или изношенные сальники или уплотнительные прокладки

Затрудненное переключение передач

1. Неполное выключение сцепления

1. См. подразд. «Сцепление»

2. Деформация тяги привода управления механизмом переключения передач

2. Выправьте тягу или замените

3. Ослабление винтов крепления шарнира или рычага штока выбора передач

3. Затяните винты (см. «Сборка коробки передач»)

4. Неправильная регулировка привода переключения передач

4. Отрегулируйте привод переключения передач

5. Износ или поломка пластмассовых деталей в приводе переключения передач

5. Замените поврежденные детали

Самопроизвольное выключение передач

1. Повреждение или износ торцев зубьев синхронизаторов на шестерне и муфте

1. Замените изношенные и поврежденные детали

2. Повышенные колебания силового агрегата на опорах из-за трещин или расслоение резины на задних опорах

2. Замените поврежденные детали

3. Недовключение передач из-за неправильной регулировки привода переключения передач или неправильной установки (натягивания) защитного чехла тяги

3. Отрегулируйте привод (см. «Установка коробки передач») или поправьте чехол тяги

Шум («треск») в момент включения передач

1. Неполное выключение сцепления

1. См. главу «Сцепление»

2. Износ блокирующего кольца синхронизатора включаемой передачи

2. Замените блокирующее кольцо

1. Износ сальников первичного вала, корпусов шарниров равных угловых скоростей, штока выбора передач или уплотнителя валика привода спидометра

1. Замените сальники, уплотнитель

2. Ослабло крепление картера или крышки коробки или повреждены уплот-нительные прокладки, ослабло крепление сливной пробки

2. Замените прокладки, подтяните болты и гайки, подтяните сливную пробку

Схема коробки передач «ВАЗ 2109»

Основополагающим принципом, которому должно отвечать конструктивное устройство коробки передач «ВАЗ 2109», является достижение увеличения эксплуатационных характеристик транспортного средства в совокупности с минимизацией расхода топлива. Основными инструментами реализации данных задач в механических трансмиссиях вообще, и в МКПП «ВАЗ 2109» в частности, служат:

Рациональность подбора числа передач.

Оптимизация величины передаточных чисел.

Рост качественного уровня процесса переключения передач.

Важность последнего трудно переоценить, поскольку плавность переключения гарантирует не только существенное повышение степени надежности систем, узлов и агрегатов автомобиля, но и снижение астеничности (утомляемости) водителя. Устройством, обеспечивающим плавность переключения, является синхронизатор коробки передач «ВАЗ 2109», схема которой представлена ниже.

Синхронизация передач переднего хода выполняется при помощи выравнивания частоты вращения вторичного вала КПП и частоты вращения шестерен постоянного зацепления, свободно на нем вращающихся.

Многих отечественных автолюбителей интересует вопрос: «Как разобрать КПП «ВАЗ 2109» самостоятельно?». Это продиктовано не только соображениями экономии, но и желанием получить практический опыт ремонта своего «железного друга».

Разборка КПП «ВАЗ 2109»

Основными показаниями к выполнению данного процесса, характеризующегося достаточной трудоемкостью, служат: замена элементов коробки передач, вышедших из строя, или проведение капитального ремонта. Предварительные мероприятия включают в себя:

подготовку стандартного комплекта инструмента;

демонтаж с транспортного средства, очистка и продувка сжатым воздухом КПП;

фиксация коробки в устойчивом состоянии на верстаке или столе.

Далее приступаем непосредственно к проведению работ по разборке КПП:

Отсоединяем кронштейн, фиксирующий трос сцепления. Отворачиваем гайки крепления (6 штук) задней крышки и снимаем ее вмесите с уплотнительной прокладкой. О целостности прокладки можно не заботиться, поскольку при сборке устанавливается новая.

Включаем третью (четвертую) передачу, после чего при помощи торцевого ключа отворачиваем болт, фиксирующий вилку пятой передачи.

Включаем пятую ступень, что перемещает вилку вместе с синхронизатором вниз. Благодаря этому шлицы муфты входят в зацепление с зубьями шестерни и предотвращают прокручивание валов. Далее расконтриваем и отворачиваем болты крепления валов (первичного и вторичного).

Посредством двух плоских отверток демонтируем синхронизатор пятой ступени вместе с вилкой. При этом необходимо соблюдать осторожность и не допустить высыпания подпружиненных шариков муфт.

Снимаем блокирующее кольцо и ведомую шестерню пятой ступени с вторичного вала.

Демонтируем шайбу (упорную) игольчатого подшипника, после чего снимаем сам подшипник.

Демонтируем ведущую шестерню пятой ступени с первичного вала.

Снимаем пластину подшипников, для чего винты крепления, имеющие большой затяжной момент, отворачиваем посредством ударной отвертки.

С вторичного вала стягиваем втулку игольчатого подшипника, снимаем шайбу (упорную).

При помощи плоской отвертки удаляем стопорные кольца подшипников валов (первичного и вторичного).

Снимаем фиксаторы, в том числе и заднего хода, для чего отворачиваем пробки и вынимаем шарики и пружины.

Отвернув болты крепления (2 штуки) задней опоры крепления силовой установки, демонтируем ее (опору).

Отворачиваем гайки крепления (12 штук) картера сцепления и отсоединяем его от корпуса КПП.

Демонтируем картер КПП и отворачиваем болты, фиксирующие вилки первой и второй ступеней. Приподнимая вилки, снимаем их. С вилкой и штоком третьей и четвертой ступеней поступаем аналогичным образом.

Проворачивая в сторону, выводим из рычага шток пятой ступени и вынимаем его.

Снимаем стопорное кольцо, шестерню и вилку заднего хода.

Демонтируем первичный и вторичный валы, главную шестерню с дифференциалом, механизм переключения передач (фиксируется 3-мя болтами).

Выпрессовываем из посадочного гнезда подшипник вторичного вала и снимаем его посредством специальной лапки или оправки. Вынимаем сальник.

Читать еще:  Не работает сигнал на ваз 2114

Вынимаем магнит из картера сцепления.

Демонтируем корпус привода сцепления, снимаем шарнир тяги привода переключения передач, после чего вынимаем сам шток.

Процесс закончен. Приведенная выше пошаговая инструкция, по сути, и является ответом на вопрос: «Как разобрать КПП «ВАЗ 2109» самостоятельно?».

Как снять коробку передач на ВАЗ 2109

Автомобили ВАЗ 2109 и 21099 оснащаются четырехступенчатыми и пятиступенчатыми механическими коробками передач. Все передачи, помимо задней, оснащаются синхронизаторами. Также коробка объединена с дифференциалов.

Полезные советы

Крайне важно следить за исправностью КПП, а в случае обнаружения признаков поломки незамедлительно их устранять. Своими руками или с помощью автосервиса — это уже ваше личное решение.

Внутреннее устройство коробки

Устройство

Чтобы понимать суть ремонта, разборки и сборки КПП, первым делом необходимо познакомиться с ее устройством. В случае с ВАЗ 2109 устройство коробки следующее:

  • На первичном валу расположен блок из ведущих шестерней, находящихся в постоянном зацеплении с ведомыми шестернями передач при движении вперед;
  • На втором валу имеются ведомые шестерни с игольчатыми подшипниками. Там же располагается пара синхронизаторов;
  • Вторичный вал создан совместно с ведущей шестеренкой основной передачи;
  • К фланцу коробки двухсателитного дифференциала крепится ведомая шестеренка основной передачи;
  • Подшипники дифференциала всегда монтируются с натягом, регулирование которого осуществляется путем подбора разных по толщине колец.

Схема КПП

Неисправности и их устранение

Ремонт коробки передач во многом зависит от характера и типа неисправности. Существует несколько вариантов поломки данного агрегата, в каждом из которых следует предпринимать соответствующие действия для их устранения.

Неисправность

Возможные причины

Что нужно делать

Возникает шум в КПП

Передачи переключаются с трудом

Возникает самопроизвольное выключение передач

Передачи включаются с шумом, треском

Возникла утечка масла из КПП

В большинстве случае проблемы с КПП устраняются путем ее демонтажа и разборки. Не беритесь за подобную работу, не обладая должными навыками и опытом.

Демонтаж

Чтобы демонтировать коробку, рекомендуем вам опираться на инструкцию, четко следовать последовательности и закреплять навыки наглядными видео.

  1. Отключите минусовую клемму с аккумулятора, слейте из системы КПП масло.
  2. Открутите болты, которые удерживают защиту картера, и снимите ее.
  3. От картера сцепления отключите массу (провод).
  4. На наконечнике троса привода сцепления немного ослабьте натяжение гаек.
  5. С рычага сцепления снимите наконечник троса.
  6. Отключите колодку от тягового реле.
  7. Отключите провод, идущий на тяговое реле стартера.
  8. Демонтируйте непосредственно сам стартер.
  9. Отключите тягу привода от наконечника шарнира. Речь идет о тяге, которая осуществляет переключение скоростей.
  10. Отсоедините трос от привода спидометра автомобиля.
  11. Открутите крепление шарового шарнира рулевой тяги.
  12. Извлеките, выпрессуйте палец шарнира рулевой тяги из поворотного рычага стойки.
  13. Хвостовик внутреннего ШРУСа привода передних колес следует выдавить и отвести в сторону.
  14. Отключите второй ШРУС.
  15. Демонтируйте щит картера сцепления.
  16. Освободите коробку переключения передач от креплений, удерживающих ее на двигателе.
  17. Снимите коробку.

Аккуратно снимаем КПП

Обязательно перед непосредственным снятием коробки отведите ее в горизонтальной плоскости от мотора. Затем выведите из зацепления первичный вал. Внимательно следите за тем, чтобы не повредились лепестки от пружины сцепления.

Разборка

Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.

  1. Зачистите и тщательно отмойте все наружные поверхности коробки передач.
  2. Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
  3. Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
  4. Извлеките старую уплотнительную прокладку. Она пойдет под замену.
  5. Включите любую из двух передач — 3 или 4.
  6. Открутите болт, который удерживает 5 передачу, после чего включите ее.
  7. Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
  8. Открутите гайку на вторичном валу, а затем и на первичном.
  9. Снимите синхронизатор 5 скорости вместе с вилкой.
  10. Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
  11. Снимите кольцо блокировки синхронизатора 5 скорости.
  12. Извлеките ведомую шестерню 5 скорости со вторичного вала.
  13. Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
  14. Снимите сам игольчатый подшипник с шестерни 5 скорости.
  15. Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
  16. Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.

Ювелирная работа

  1. Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
  2. Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
  3. Снимите заднюю опору двигателя.
  4. Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
  5. Демонтируйте крепежные болты картера сцепления и картера коробки.
  6. Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
  7. Снимите картер коробки передач.
  8. Открутите болт крепления вилки переключения 1 и 2 скоростей.
  9. Снимите вилку и шток.
  10. Открутите болт крепления вилки 3 и 4 скоростей.
  11. Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.

Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом.

Разобранная КПП

На что обратить внимание

Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109. Попутно обращаем внимание на следующие моменты:

  • Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
  • Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
  • Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
  • Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
  • Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
  • Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
  • Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.

Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.

В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.

Ссылка на основную публикацию
Adblock
detector
