Замена задних колодок Ниссан Альмера своими руками

Замена задних колодок Ниссан Альмера своими руками

Замена задних колодок Ниссан Альмера потребует от вас довольно длительной и кропотливой работы учитывая количество мелких деталей и возможные проблем со снятием барабана. Да на российской Nissan Almera задний тормозной механизм барабанный. При этом в тормозной барабан дополнительно запрессован ступичный подшипник. Не забываем о ручнике, который так же придется регулировать после замены колодок.

Снимаем заднее колесо и надежно фиксируем нашу Ниссан Альмера на опорной стойке заводского изготовления. Теперь необходимо снять барабан. Но для этого задние колодки нужно свести. Если этого не сделать, снять барабан практически не возможно, из-за выработке на внутренней части барабана возникающей в процессе эксплуатации.

Для этого шлицевой отверткой через резьбовое отверстие в тормозном барабане вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки. Это сдвигает колодки вместе.

Для наглядности операция показана со снятым барабаном. Храповую гайку на левом и на правом колесах вращаем за зубцы сверху вниз.

Далее молотком и зубилом сбиваем защитный колпак подшипника ступицы. Снимаем колпак.

Головкой «на 36» отворачиваем гайку подшипника ступицы Nissan Almera. Снимаем тормозной барабан в сборе с подшипником.

Схема всего тормозного механизма Ниссан Альмера на следующем изображении, смотрим ниже.

После снятия барабана, начинаем разбирать механизм. Придерживая опорную стойку передней колодки, пассатижами поворачиваем чашку пружины стойки до совмещения паза в чашке с хвостовиком стойки.

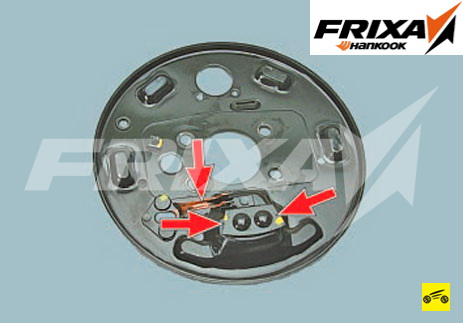

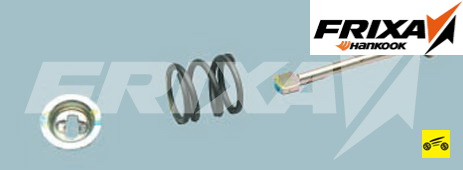

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку задней колодки.

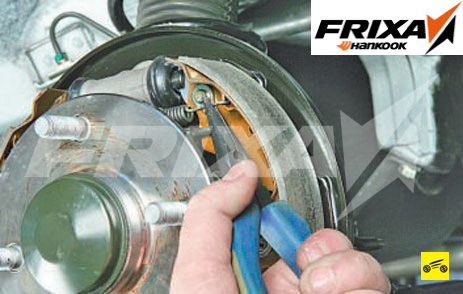

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины и снимаем ее. Аккуратно, чтобы не повредить пыльники тормозного цилиндра, отводим подсборку задних колодок от тормозного щита.

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки. Снимаем переднюю и заднюю колодки в сборе с распорной планкой.

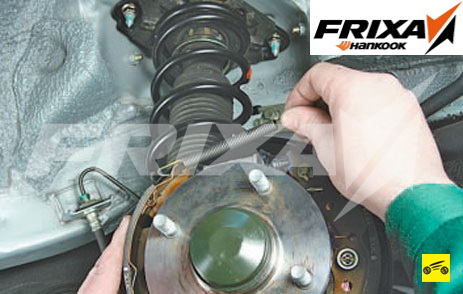

Выводим из зацепления с передней колодкой крючок верхней стяжной пружины и пружину регулятора зазоров.

Разъединяем распорную планку и заднюю тормозную колодку, снимаем стяжную пружину распорной планки. Проверяем техническое состояние деталей и очищаем их.

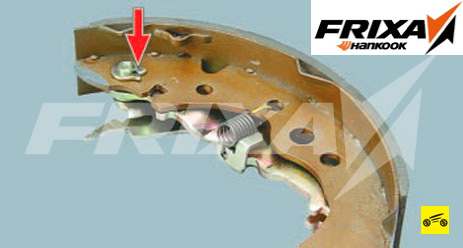

Механизм автоматической регулировки зазора между колодками и барабаном состоит из составной распорной планки колодок, рычага регулятора и его пружины. Он начинает работать при увеличении зазора между колодками и тормозным барабаном.

При нажатии педали тормоза под действием поршней колесного цилиндра колодки начинают расходиться и прижиматься к барабану, при этом выступ рычага регулятора перемещается по впадине между зубьями храповой гайки. При определенном износе колодок и нажатии педали тормоза рычагу регулятора хватает хода, чтобы повернуть храповую гайку на один зуб, тем самым увеличивая длину распорной планки и одновременно уменьшая зазор между колодками и барабаном. Так постепенное удлинение распорной планки автоматически поддерживает зазор между тормозным барабаном и колодками.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — левая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

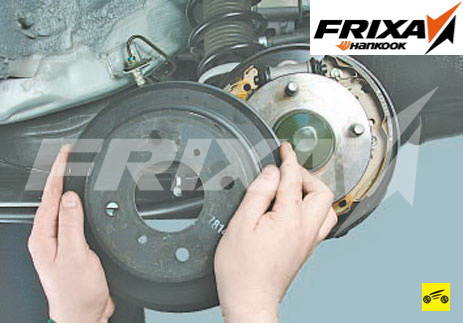

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — правая).

Чтобы отрегулировать положение тормозных колодок (операцию нужно проводить после окончательной сборки, когда барабан стоит на своем месте), нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы. После установки тормозного барабана гайку подшипника ступицы затягиваем предписанным моментом 175 Нм. Не забываем, что необходимо использовать новую ступичную гайку Ниссан Альмера.

Замена колодок тормозных механизмов задних колес

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Работу проводим на ровной площадке, смотровой канаве или эстакаде.

Замену колодок показываем на левом заднем колесе. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен. Снимаем заднее колесо и надежно фиксируем автомобиль на подставке заводского изготовления.
Для того чтобы снять барабан, колодки нужно свести.
Для этого.

. шлицевой отверткой через резьбовое отверстие в тормозном барабане вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.

Для наглядности операция показана со снятым барабаном.

Храповую гайку вращаем за зубцы сверху вниз (на правом колесе аналогично).

Молотком и зубилом сбиваем.

. и снимаем защитный колпак подшипника ступицы.

Головкой «на 36» отворачиваем гайку подшипника ступицы.

Снимаем тормозной барабан в сборе с подшипником.

Придерживая опорную стойку передней колодки, пассатижами поворачиваем чашку пружины стойки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Аналогично снимаем опорную стойку задней колодки.

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины.

. и снимаем ее.

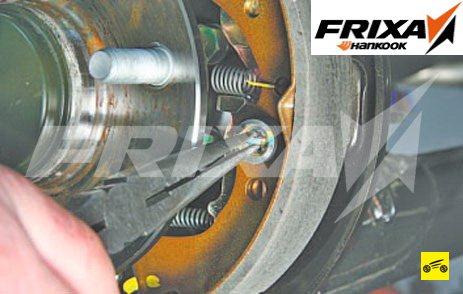

Аккуратно, чтобы не повредить пыльники колесного цилиндра, отводим подсборку задних колодок от тормозного щита.

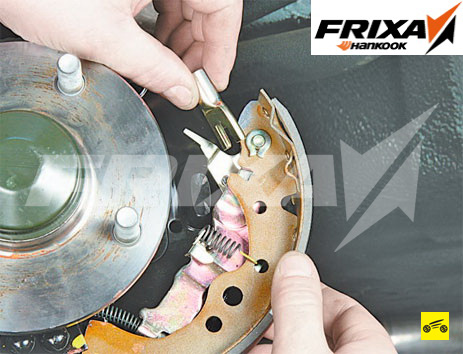

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

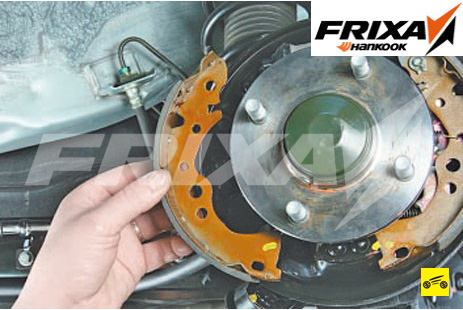

Снимаем переднюю и заднюю колодки в сборе с распорной планкой.

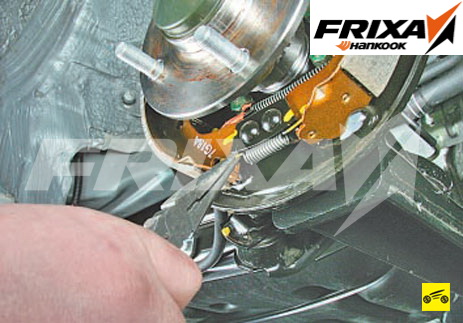

Выводим из зацепления с колодкой крючок верхней стяжной пружины.

. и пружину регулятора зазоров.

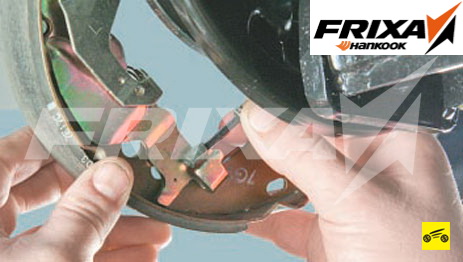

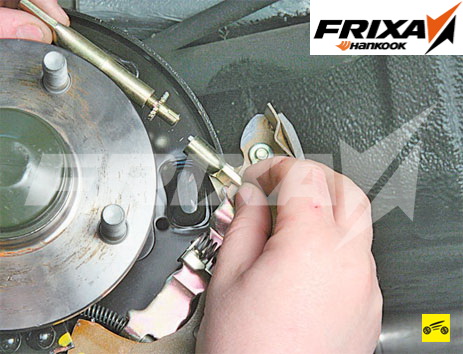

Разъединяем распорную планку и заднюю тормозную колодку, снимаем стяжную пружину распорной планки.

Проверяем техническое состояние деталей и очищаем их.
Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем механизм автоматической регулировки зазора в исходное состояние, ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — левая). Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.
Перед установкой барабана тормозного механизма очищаем его рабочую Проверяем техническое состояние деталей и очищаем их.
Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем механизм автоматической регулировки зазора в исходное состояние, ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — левая). Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.
Перед установкой барабана тормозного механизма очищаем его рабочую

Осторожно наносим удары молотком по наружному буртику гайки, сминая его.

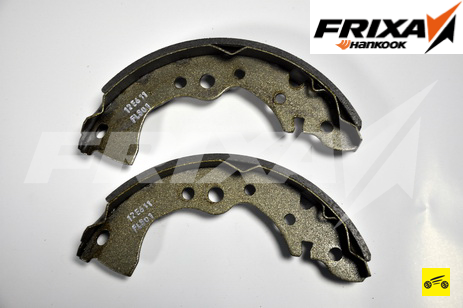

Задние колодки Almera Classic

Ниссан Альмера Классик оснащен задними тормозами барабанного типа. Изогнутые колодки — один из основных элементов механизма торможения. При их износе требуется замена. Детальное описание того, как осуществляется эта процедура, ниже.

Причины и признаки износа барабанных колодок

Задние колодки на Альмера Классик изнашиваются по следующим причинам:

• деталь за время эксплуатации вырабатывает свой ресурс;
• изделие изготовлено из материала плохого качества;
• при установке допущена ошибка;
• автомобиль побывал в ДТП;
• владелец практикует экстремальный стиль вождения.

На передних колесах, где установлены диски, неисправность бросается в глаза. Иное дело – барабанный механизм, в котором накладки скрыты. Тем не менее, эффективность торможения при износе снижается, что особенно заметно при езде по мокрому дорожному покрытию.

Каковы признаки, указывающие на износ деталей и необходимость замены? Во-первых, рабочий ход педали тормоза заметно увеличивается. Во-вторых, возрастает длина тормозного пути. В-третьих, автомобиль замедляется с рывками, а водитель ногой ощущает вибрацию. В-четвертых, появляется характерный скрежет, который издают изношенные задние колодки при трении об барабан.

Ресурс снижается и по причине постоянного контакта детали с агрессивной средой – повышенная влажность, реагенты для дорог (актуально зимой). Фрикционный слой стирается медленнее по сравнению с дисковым аналогом.

Если условия эксплуатации Альмера Классик не экстремальные, то замена потребуется лишь после 60-70 тысяч км пробега.

Со временем ввиду усталости металла ломаются пружины и стойки тормозного устройства, отслоившаяся накладка провоцирует перекос изделия. Своевременная замена позволит избежать серьезной поломки.

Точно определяем степень износа барабанных тормозных механизмов

Для определения того, насколько изношены детали барабанного тормозного механизма Альмера Классик, нужно выполнить следующие действия:

• демонтировать колесо;
• снять барабан;
• с помощью специального инструмента замерить толщину накладок задних колодок.

Измеряется толщина накладок при помощи штангенциркуля или линейки. Этим инструментом нужно также измерить внутренний диаметр барабана. Он представляет собой чашу, внутренние поверхности которой воспринимают трение. Со временем металл истирается до максимально допустимых производителем значений. На Альмера Классик эта цифра равна 204,5 мм.

Предельные значения толщины фрикционной накладки – 1,5 мм.

Регулярное использование авто с такими показателями не допускается. Кроме того, задние накладки изогнуты под форму чаши, поэтому при чрезмерной нагрузке (когда она стерта по максимуму) деталь может развалиться, потребуется немедленная замена. В полевых условиях при отсутствии запчастей это станет настоящей проблемой водителя.

Во время проверки степени износа внимание нужно обратить и на тормозной цилиндр. Наличие подтеков тормозной жидкости будет свидетельствовать о неисправности элемента.

Меняем задние тормозные колодки на Альмера Классик

Чтобы произвести замену задних колодок на Альмера Классик, потребуются:

• домкрат и баллонник;
• упоры под машину и колеса (кирпичи, пенек, демонтированное колесо);
• крупная отвертка (плоская или с крестообразным шлицем);
• пассатижи;
• молоток;
• сухая тряпка.

Порядок действий при замене задних колодок таков

1. Автомобиль устанавливается на ровной поверхности, фиксируется путем установки упоров под передние колеса, включения передачи.
2. Крепление ослабляется баллонником.
3. Авто приподнимается домкратом, крепеж выкручивается до конца, колесо снимается.
4. Молотком простукивается внешняя поверхность барабана. Накладки при этом должны слегка отойти от его внутренней поверхности.
5. Раскачивающимися движениями деталь снимается. Если сделать это не удалось, нужно вкручивать два длинных болта в отверстия до тех пор, пока они не сдвинут ее с посадочного места.
6. Демонтированный барабан протирается тряпкой, внутренние поверхности осматриваются на предмет царапин, сколов и иных повреждений. Наличие повреждений свидетельствует о необходимости замены. Альтернативный вариант – шлифовка. Если поверхность ровная, можно продолжить использовать барабан.
7. Осматривается тормозной цилиндр. Следы тормозной жидкости – признак повреждения пыльников поршней, отвечающих за разведение задних колодок. Цилиндр ремонтируется или полностью меняется.
8. Для демонтажа накладок необходимо убрать направляющую пружину, расположенную по центру. Элемент барабанного механизма торможения отвечает за равномерное прилегание фрикционной накладки к поверхности чаши.
9. Стопорная шайба, сдерживающая пружину, проворачивается. С обратной стороны в этот момент нужно держать направляющий палец. Пружина вместе с пальцем убираются.
10. При помощи пассатижей и отвертки снимается верхняя пружина. Любая колодка на выбор отводится в сторону.
11. Снимается нижняя пружина, а также шток-регулятор. Демонтируется еще одна накладка. Отсоединяется привод стояночного тормоза.
12. Тряпкой убирается мусор, образовавшийся в результате трения.
13. Новые задние колодки ставятся на авто в обратном порядке.
14. Прежде чем ставить барабан на место, нужно вдавить поршни цилиндра вглубь. После установки нужно проверить, свободно ли он вращается. Если все сделано правильно, новые накладки не должны препятствовать вращению.
15. Те же операции проводятся и на втором колесе.
16. Финальным этапом должна стать проверка работоспособности стояночного тормоза. При необходимости трос от ручника к задним колесам подтягивается.

Новые задние колодки Альмера Классик первое время притираются. Поэтому первые 300-400 км резких торможений нужно избегать.

Заключение

Задние колодки на автомобиле Альмера Классик служат дольше передних. Тем не менее изношенные фрикционные накладки могут ухудшить эффективность торможения, в запущенных случаях повреждается барабан. Своевременная проверка узла и замена изношенных элементов барабанного механизма — залог безопасности на дорогах.

Видео

Руководства по ремонту Ниссан Альмера Классик: замена тормозных колодок тормозного механизма заднего колеса

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки HANKOOK FRIXA для Nissan Almera Classic имеют маркировку FLS01.

Минимально допустимая толщи­на фрикционных накладок тормоз­ных колодок — 0,5 мм.

Заменяйте колодки в следующих случаях:

— толщина фрикционных накла­док меньше допустимой;

— поверхность накладок замас­лена;

— фрикционная накладка непроч­но соединена с основанием;

— накладки с глубокими борозда­ми и сколами.

Вам потребуются: ключ для болтов колес, пассатижи или от­вертка с плоским лезвием, раз­движные пассатижи.

1. Включите 1 передачу и устано­вите упоры под передние колеса.

2. Проверьте, чтобы рычаг стоя­ночного тормоза был опущен до упора вниз (автомобиль растор­можен).

3. Снимите заднее колесо.

4. Если уровень тормозной жид­кости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, от­качайте часть жидкости из бачка. Иначе при замене колодок она мо­жет выплеснуться.

5. Снимите тормозной барабан (см. «Замена тормозного барабана») .

6. Отцепите пассатижами от пе­редней колодки отогну­тый конец нижней стяжной пружи­ны, отцепите ее конец от задней колодки и снимите пружину.

7. Отцепите пассатижами от зад­ней колодки отогнутый конец верх­ней стяжной пружины…

8. …отцепите ее конец от перед­ней колодки и снимите пружину.

9. Удерживая хвостовик опорной стойки, нажмите на тарелку при­жимной пружины, поверните ее на 1/4 оборота…

10. …и снимите тарелку, пружину и опорную стойку задней колодки.

11. Снимите аналогичные детали крепления передней колодки.

Детали тормозного механизма заднего колеса: 1 — передняя тормозная колодка; 2 — регулятор зазоров между тормозными колодками и барабаном; 3 — рабочий цилиндр; 4 — верхняя стяжная пружина; 5 — задняя тормоз­ная колодка; 6 — опорная стойка тормозной колодки; 7 — прижимная пружина; 8 — тарелка прижимной пружины; 9 — разжимной рычаг; 10 — нижняя стяжная пружина.

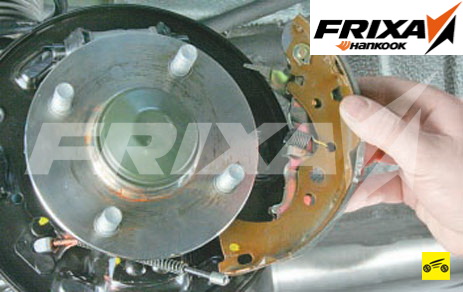

12. Снимите переднюю тормоз­ную колодку.

13. Отсоедините регулятор за­зоров от наконечника задней ко­лодки.

14. Снимите наконечник регуля­тора с задней колодки.

15. Отсоедините наконечник тро­са стояночного тормоза от раз­жимного рычага задней колодки…

16. …и снимите заднюю колодку.

17. Разожмите стопорное кольцо и отсоедините разжимной рычаг от задней тормозной колодки. При установке разжимного рычага на новую колодку стопорное коль­цо замените новым.

18. Нанесите на резьбу регулято­ра полибутилкаприсиловую (РВС) или силиконовую смазку.

19. Нанесите полибутилкапри­силовую (РВС) или силиконовую смазку на участок скольжения передней тормозной колодки на грязеотражательном щите и на нижние опорные точки тор­мозных колодок.

ПРЕДУПРЕЖДЕНИЕ

Детали регулятора и разжимной рычаг невзаимозаменяемы с соответствую­щими деталями тормозного механизма правого колеса — не перепутайте их!

20. Сожмите раздвижными пас­сатижами поршни тормозного ци­линдра и установите тормозные колодки в обратном порядке.

ПРЕДУПРЕЖДЕНИЕ

Учтите, что при утапливании поршней в цилиндры повышается уровень тор­мозной жидкости в бачке главного тор­мозного цилиндра. При необходимости откачайте лишнюю жидкость.

21. Измерьте внутренний диаметр тормозного барабана и разведите регулятор так, чтобы диаметр, измеренный по центрам колодок, был на 0,35-0,55 мм меньше внут­реннего диаметра барабана.

22. Установите тормозной бара­бан.

23. Аналогично замените тормоз­ные колодки тормозного механиз­ма другого колеса.

24. После установки тормозных колодок отрегулируйте стояноч­ную тормозную систему (см. «Регулировка привода стояночного тормоза») .
