Замена колодок Ниссан Альмера требуется при критическом износе накладок. Так же колодки необходимо менять в случае замены передних вентилируемых тормозных дисков, либо задних тормозных барабанов Nissan Almera. Установка старых колодок не допускается. Стоить напомнить, что колодки обязательно меняются комплектом. то есть по 4 штуки. Далее подробная инструкция о замене передних и задних колодок Алмера.

Замера передних колодок Ниссан Альмера

Для работы понадобится домкрат, надежная подставка и набор стандартных инструментов. Снимаем переднее колесо вашей Ниссан Альмеры и надежно фиксируем автомобиль на опорной стойке заводского изготовления. Для свободного снятия старых колодок необходимо немного отжать колодки от тормозного диска. Для этого, вставив через отверстие в суппорте отвертку с широким лезвием между тормозным диском и суппортом и опираясь ею на диск, сдвигаем суппорт, утапливая поршень в цилиндр.

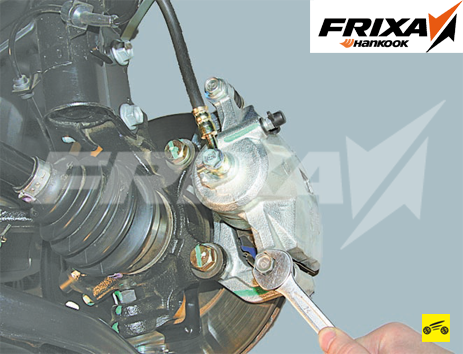

Далее накидным ключом «на 13» отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом «на 15».

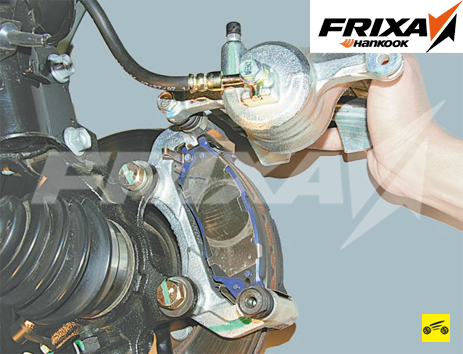

Поворачиваем тормозную скобу (не отсоединяя от нее тормозной шланг) на верхнем направляющем пальце.

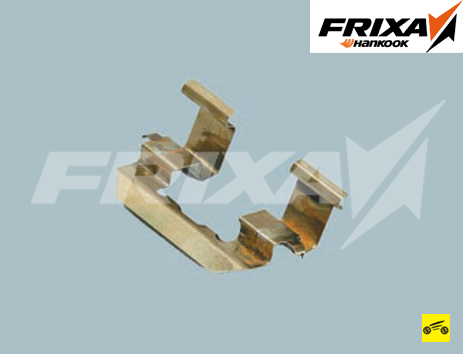

Вынимаем тормозные колодки из их направляющей. Снимаем две пружинные скобы колодок.

Металлической щеткой очищаем от грязи и коррозии пружинные скобы и посадочные места колодок в их направляющей. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем.

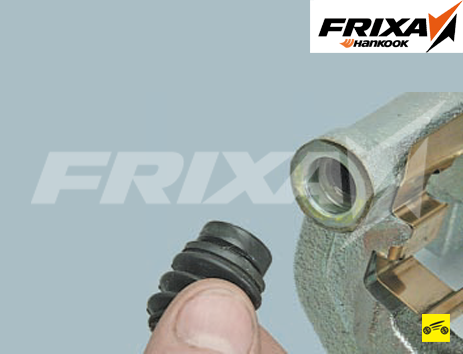

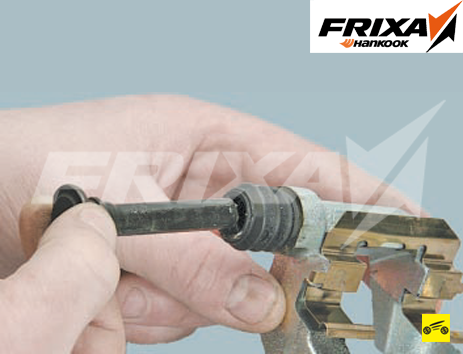

Для этого вынимаем направляющий палец из отверстия направляющей колодки и заменяем чехол.

Для замены чехла верхнего направляющего пальца необходимо отвернуть болт крепления скобы к пальцу и снять скобу с направляющей колодок окончательно. Главное не допускать, что бы суппорт висел на тормозном шланге, лучшего его подвязать проволокой и подцепить к стойке например.

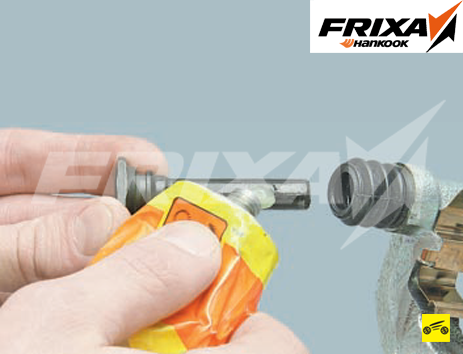

Перед установкой пальца вкладываем немного пластичной смазки в отверстие направляющей колодок. Также наносим тонкий слой смазки на поверхность пальца.

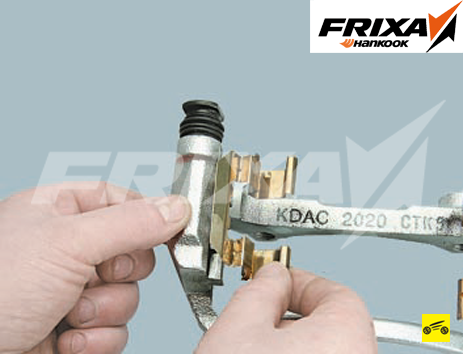

Устанавливаем новые тормозные колодки в направляющую колодок и опускаем (прикручиваем на место) скобу.

Если выступающая из колесного цилиндра часть поршня препятствует установке суппорта на тормозные колодки, то раздвижными пассатижами утапливаем поршень в цилиндр.

Аналогично заменяем колодки на другой стороне Ниссан Альмера. После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и вентилируемыми дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.

В процессе эксплуатации поверхность диска тормозного механизма становится неровной, в результате чего площадь соприкосновения новых, еще не приработавшихся колодок с диском уменьшается. Поэтому в течение первых пару сотен километров пробега после замены колодок Nissan Almera соблюдайте осторожность, так как тормозной путь машины может увеличиться, а эффективность торможения снизится.

Замера задних колодок Ниссан Альмера

Снимаем заднее колесо и надежно фиксируем нашу Ниссан Альмера на опорной стойке заводского изготовления. Теперь необходимо снять барабан. Но для этого задние колодки нужно свести. Если этого не сделать, снять барабан практически не возможно, из-за выработке на внутренней части барабана возникающей в процессе эксплуатации.

Для этого шлицевой отверткой через резьбовое отверстие в тормозном барабане вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки. Это сдвигает колодки вместе.

Для наглядности операция показана со снятым барабаном. Храповую гайку на левом и на правом колесах вращаем за зубцы сверху вниз.

Далее молотком и зубилом сбиваем защитный колпак подшипника ступицы. Снимаем колпак.

Головкой «на 36» отворачиваем гайку подшипника ступицы Nissan Almera. Снимаем тормозной барабан в сборе с подшипником.

Схема всего тормозного механизма Ниссан Альмера на следующем изображении, смотрим ниже.

После снятия барабана, начинаем разбирать механизм. Придерживая опорную стойку передней колодки, пассатижами поворачиваем чашку пружины стойки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку задней колодки.

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины и снимаем ее. Аккуратно, чтобы не повредить пыльники тормозного цилиндра, отводим подсборку задних колодок от тормозного щита.

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки. Снимаем переднюю и заднюю колодки в сборе с распорной планкой.

Выводим из зацепления с передней колодкой крючок верхней стяжной пружины и пружину регулятора зазоров.

Разъединяем распорную планку и заднюю тормозную колодку, снимаем стяжную пружину распорной планки. Проверяем техническое состояние деталей и очищаем их.

Механизм автоматической регулировки зазора между колодками и барабаном состоит из составной распорной планки колодок, рычага регулятора и его пружины. Он начинает работать при увеличении зазора между колодками и тормозным барабаном.

При нажатии педали тормоза под действием поршней колесного цилиндра колодки начинают расходиться и прижиматься к барабану, при этом выступ рычага регулятора перемещается по впадине между зубьями храповой гайки. При определенном износе колодок и нажатии педали тормоза рычагу регулятора хватает хода, чтобы повернуть храповую гайку на один зуб, тем самым увеличивая длину распорной планки и одновременно уменьшая зазор между колодками и барабаном. Так постепенное удлинение распорной планки автоматически поддерживает зазор между тормозным барабаном и колодками.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — левая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — правая).

Чтобы отрегулировать положение тормозных колодок (операцию нужно проводить после окончательной сборки, когда барабан стоит на своем месте), нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы. После установки тормозного барабана гайку подшипника ступицы затягиваем предписанным моментом 175 Нм. Не забываем, что необходимо использовать новую ступичную гайку Ниссан Альмера.

Руководства по ремонту Ниссан Альмера Классик: замена тормозных колодок тормозного механизма переднего колеса

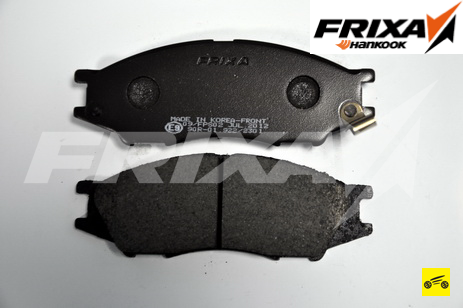

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Передние колодки HANKOOK FRIXA для Nissan Almera Classic имеют маркировку FPS02.

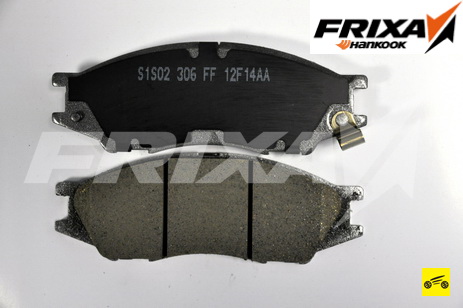

Передние колодки HANKOOK FRIXA тюнинговой серии S1 для Nissan Almera Classic имеют маркировку S1S02.

Проверяйте состояние тормоз­ных колодок при каждом техниче­ском обслуживании (см. «Проверка степени износа тормозных колодок, дисков и барабанов») .
Тормозные колодки требуют за­мены при износе накладок (ми­нимально допустимая толщина фрикционных накладок — 2 мм), не­прочном соединении накладок с основанием, замасливании ра­бочих поверхностей, при наличии глубоких борозд или сколов.

ПРИМЕЧАНИЕ
На внутренних колодках передних тор­мозов установлены индикаторы износа. По достижении минимально допусти­мой толщины накладок во время тормо­жения индикатор износа соприкасается с тормозным диском, вызывая скрип, сигнализирующий о наступлении пре­дельного износа накладок тормозных колодок.

ПРЕДУПРЕЖДЕНИЯ
Заменяйте тормозные колодки перед­них тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону).
Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к метке «MAX», необходимо откачать часть жидкости (например, медицинским шприцем или резиновой грушей), потому что после замены изношенных колодок новыми уровень жидкости поднимется.

Вам потребуются: ключ «на 14», ключ для гаек колес, раздвижные пассатижи.

1. Приподнимите переднюю часть автомобиля и установите на надеж­ные опоры.
2. Снимите левое переднее ко­лесо.

3. Выверните болт крепления нижнего направляющего пальца суппорта.

4. Поднимите суппорт вверх…

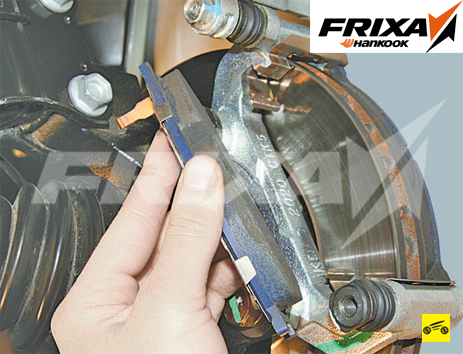

5. …и снимите внутреннюю и на­ружную тормозные колодки.

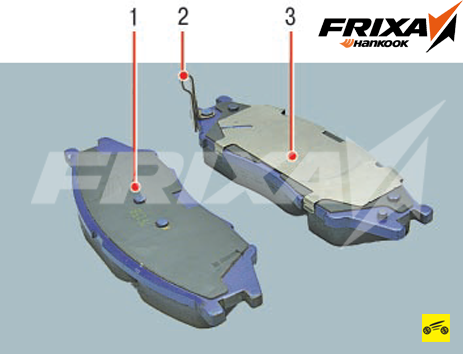

Так выглядят тормозные колодки пе­реднего тормозного механизма: 1 — на­ружная тормозная колодка; 2 — индика­тор износа тормозной колодки; 3 — вну­тренняя тормозная колодка.

6.Снимите с направляющей ко­лодок фиксирующие пружины.

ПРИМЕЧАНИЯ
Для наглядности показано на снятой направляющей.

Сильно деформированные или корро­дированные пружины замените.

7. Утопите поршень рабочего ци­линдра с помощью раздвижных пассатижей.

ПОЛЕЗНЫЕ СОВЕТЫ
При каждой замене тормозных колодок в обязательном порядке проверяйте со­стояние защитных резиновых чехлов направляющего пальца, а также пере­мещение суппорта относительно на­правляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта. Для этого…

… извлеките направляющий палец…

…смажьте его консистентной смазкой и затем смажьте смазкой защитный че­хол пальца. Аналогично смажьте второй направляющий палец и его чехол.

Установите направляющие пальцы в по­рядке, обратном снятию.

8. Установите фиксирующие пру­жины, тормозные колодки в на­правляющие и остальные детали в порядке, обратном снятию. Для исключения самоотворачивания болта крепления направляющего пальца суппорта смажьте его резь­бу перед установкой анаэробным фиксатором резьбы.
9. Аналогично замените тормоз­ные колодки тормозного механиз­ма правого переднего колеса.
10. Проверьте и при необходимо­сти восстановите уровень тормоз­ной жидкости в бачке главного тор­мозного цилиндра.

ПОЛЕЗНЫЕ СОВЕТЫ
Заменив изношенные тормозные ко­лодки новыми, не спешите сразу выез­жать на оживленные магистрали. Не ис­ключено, что при первом же интенсив­ном торможении вы будете неприятно поражены низкой эффективностью тор­мозов, хотя колодки поставили фир­менные. Тормозные диски тоже изна­шиваются, и новые колодки касаются их только краями, практически не тор­мозя. Выберите тихую улочку или про­езд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей по­верхностью. Заодно оцените и эффек­тивность тормозов.
Старайтесь не тормозить резко хо­тя бы первые 100 км. При сильном нагреве неприработанных колодок верхний слой их накладок подгорает и тормоза долго не будут максимально эффективными.

Восстановление тормозной системы Nissan Almera Classic: смена барабанов и замена задних колодок Ниссан Альмера Классик на СТО

Тормозная система Альмеры имеет достаточно стандартную конструкцию, свойственную большинству легковых автомобилей этого класса.

Замена задних колодок Ниссан Альмера Классик с умом: особенности конструкции

Передние тормоза Альмеры дисковые, их можно считать основными. Во-первых, потому что они служат для остановки вращения колес ведущей оси автомобиля, а во-вторых, потому что их эффективность существенно выше, чем барабанных, стоящих на колесах задней оси. И это несмотря на то, что барабанный тормозной механизм имеет более сложную конструкцию и ее ремонт, в том числе и замена задних колодок Ниссан Альмера классик, более сложен, а потому и обходится владельцу автомобиля дороже.

На ступицах передних колес жестко закреплены тормозные диски (в зависимости от диаметра колеса их крепление осуществляется четырьмя или пятью болтами). При нажатии водителем на соответствующую педаль к наружным сторонам дисков вплотную прилегают колодки, между ними возникают силы трения (чем сильнее водитель нажимает на педаль, тем эти силы больше), в результате чего машина и останавливается.

На задних колесах тоже имеются тормозные колодки, вот только прилегают они не к соответствующим дискам, а к барабанам, также закрепленным на ступицах. Прилегают изнутри и меньшей площадью поверхности, в результате чего и силы трения между этими компонентами возникают не столь сильные. Казалось бы, барабанные тормоза и сложнее, и не столь эффективны, как дисковые, так какой же смысл в их установке? А смыслов этих, как минимум, два:

1. Во-первых, столь высокая эффективность задним тормозам и не нужна – их основная функция заключается в удержании положения автомобиля на трассе в момент торможения, с чем данная система прекрасно справляется;
2. Во-вторых, так как у всех компонентов передних и задних тормозов разная скорость износа, то и выходят из строя они тоже не одновременно, что увеличивает пассивную безопасность автомобиля. При неисправности механизма торможения колес передней оси авто полностью не потеряет управления – с большей интенсивностью будут задействованы задние.

Когда именно нужна замена задних колодок Nissan Almera

Но как бы ни высок был ресурс всех компонентов задних тормозов, каким бы аккуратным ни был водитель машины, а со временем все трущиеся друг о друга детали все-таки изнашиваются. Критичным считается износ в 80%.

В процессе каждого планового ТО автомобиля добросовестный специалист всегда проверит толщину этих элементов и, если та оказывается чрезмерно низкой, напоминает автовладельцу о том, что замена задних колодок Nissan Almera должна быть произведена как можно скорее.

Почему именно этих деталей, а не барабанов? Потому, что те выходят из строя раньше – таковы особенности их конструкции.

Ниссан Альмера: замена задних тормозных колодок и барабанов в автосервисе

Дело тут вот в чем: между этими сопряженными деталями частенько проскальзывают песчинки или даже мелкие камешки, так что истираются они неравномерно. На фрикционных накладках колодок в процессе износа могут образовываться борозды и прочие неровности, которые станут причиной и неравномерного износа внутренней (рабочей) поверхности барабанов и те выработают свой ресурс гораздо быстрее, чем могли бы.

Второй не менее важный момент состоит в том, что обновлять любые парные элементы тормозной системы автомобиля тоже необходимо всегда в паре, дабы степень их износа оставалась неизменно одинаковой. Это необходимо для нормального функционирования системы равномерного распределения тормозных усилий, предотвращающего заносы автомобиля даже в процессе экстренного торможения.

Альмера Классик: замена задних колодок в зависимости от их типов

Также есть смысл сказать о типе тормозных колодок, которые сегодня можно встретить в магазинах автозапчастей. Их отличие состоит в материале, из которого изготовлены их фрикционные накладки – элементы, вступающие в непосредственное соприкосновение с дисками/барабанами:

• Минеральные накладки – основным материалом для их производства служит асбест и асбестосодержащие смеси. При том, что качество работы этих деталей очень высоко, срок их службы низок. К тому же минеральные накладки считаются неэкологичными, поэтому в большинстве европейских стран их использование запрещено;
• Металлические, то есть изготовленные полностью из металла, как правило, мягких сортов стали. Они недорогие (поэтому они и стоят на сходящих с конвейера альмерах), достаточно эффективные, но тоже не слишком долговечные. Есть у них и еще один недостаток –при нагревании (а в процессе работы их температура может подниматься до полутора сотен градусов) скорость их износа увеличивается в разы, а вот эффективность резко падает;
• Одновременно и эффективными, и долговечными считаются полукерамические накладки, в состав которых помимо стали входит и мельчайшая керамическая крошка. Правда, на Альмера классик замена задних колодок с фрикционами накладками этого типа встанет владельцу машины в существенно большую сумму, но зато и прослужат эти детали в полтора, а то и два раза дольше, и нареканий на их работу не будет.

Существуют еще и колодки с полностью керамическими накладками, но они предназначены для установки на спортивные и гоночные авто, так как те начинают работать с должным качеством лишь при высоких температурах, поэтому от их приобретения ля Альмеры лучше отказаться.

Вот почему будет лучше, если замена колодок Ниссан Альмера Классик будет осуществлена силами специалистов автосервиса.

Замена колодок тормозных механизмов задних колес

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Работу проводим на ровной площадке, смотровой канаве или эстакаде.

Замену колодок показываем на левом заднем колесе. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен. Снимаем заднее колесо и надежно фиксируем автомобиль на подставке заводского изготовления.
Для того чтобы снять барабан, колодки нужно свести.
Для этого.

. шлицевой отверткой через резьбовое отверстие в тормозном барабане вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.

Для наглядности операция показана со снятым барабаном.

Храповую гайку вращаем за зубцы сверху вниз (на правом колесе аналогично).

Молотком и зубилом сбиваем.

. и снимаем защитный колпак подшипника ступицы.

Головкой «на 36» отворачиваем гайку подшипника ступицы.

Снимаем тормозной барабан в сборе с подшипником.

Придерживая опорную стойку передней колодки, пассатижами поворачиваем чашку пружины стойки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Аналогично снимаем опорную стойку задней колодки.

Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины.

. и снимаем ее.

Аккуратно, чтобы не повредить пыльники колесного цилиндра, отводим подсборку задних колодок от тормозного щита.

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

Снимаем переднюю и заднюю колодки в сборе с распорной планкой.

Выводим из зацепления с колодкой крючок верхней стяжной пружины.

. и пружину регулятора зазоров.

Разъединяем распорную планку и заднюю тормозную колодку, снимаем стяжную пружину распорной планки.

Проверяем техническое состояние деталей и очищаем их.
Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем механизм автоматической регулировки зазора в исходное состояние, ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — левая). Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.
Перед установкой барабана тормозного механизма очищаем его рабочую Проверяем техническое состояние деталей и очищаем их.
Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем механизм автоматической регулировки зазора в исходное состояние, ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — левая). Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.
Перед установкой барабана тормозного механизма очищаем его рабочую

Осторожно наносим удары молотком по наружному буртику гайки, сминая его.

Снятие и замена передних тормозных колодок на Nissan Almera Classic своими руками

Рекомендуем каждые 30 тыс. км. пробега менять тормозные колодки. Не доводите тормоза до скрипа. От своевременного обслуживания зависит ваша безопасность на дороге. В данной инструкции рассмотрим как правильно снять и заменить передние тормозные колодки на Nissan Almera Classic своими руками.

Вам понадобятся: новые передние тормозные колодки, ключ на 14, металлическая щетка, домкрат или подъемник.

Ослабляем гайки на переднем колесе.

Домкратим переднюю часть автомобиля.

Снимаем колесо и поворачиваем суппортом к себе.

С внутренней стороны суппорта выкручиваем болт.

Достаем старые тормозные колодки.

Вынимаем скобы и тщательно чистим их щеткой от грязи.

Устанавливаем новые передние тормозные колодки Nissan Almera Classic.

Выпрессовываем тормозной цилиндр до конца.

Закрываем тормозной суппорт.

Закручиваем нижний боль с внутренней стороны суппорта, одеваем колесо. Повторяем шаги на другом переднем колесе. Меняйте тормозные колодки строго в паре на оба колеса.
