Замена задних колодок

Замена задних колодок

Меняем тормозные колодки заднего колеса лады калины 2

Вам будут нужны: ключ «на 7», монтажные лопаты, молоток с полимерным либо резиновым бойком, ключ для колесных болтов и пассатижи.

Минимально допустимой толщиной накладок фракционных на колодках тормозных являются 1,5 сантиметра.

Работа проиллюстрирована на примере автомашины без ABS. На автомобиле с антиблокировочной системой замена колодок происходит аналогично. Отличием выступает лишь форма основания самих колодок.

1. Включить передачу I в механической КП и перевести селекторный рычаг автоматической КП в Р-положение (стоянку), установить противооткатные башмаки-упоры под колеса передние.

2. Убедиться, что рычаг тормоза стояночного опущен вниз до упора, что означает, что машина расторможена.

3. Снять колесо и очистить от грязи механизм тормозной.

4. Если уровень жидкости тормозной в бачке основного цилиндра торможения находится на максимальной отметке либо близок к ней, из бачка нужно откачать часть жидкости.

5. Тормозной барабан снять.

На автомашинах, которые оборудованы ABS, снять диск задающий от датчика частоты колесного вращения.

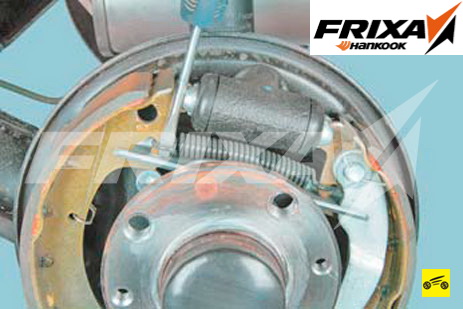

6. Поддеть отверткой и снять верхнюю…

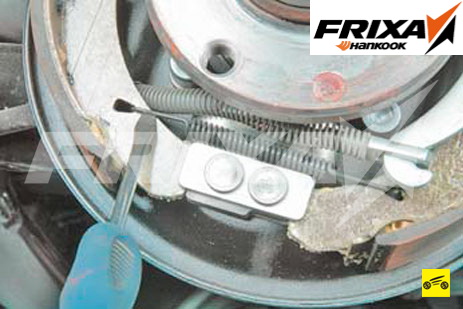

7.…и нижнюю пружины стяжные.

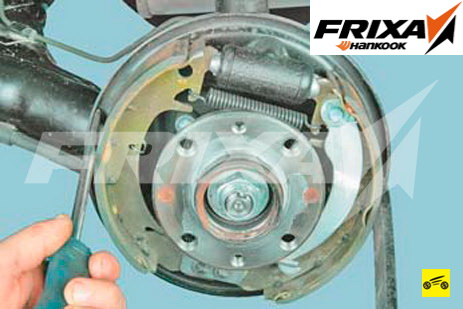

8.Снять пружину прижимную колодки передней.

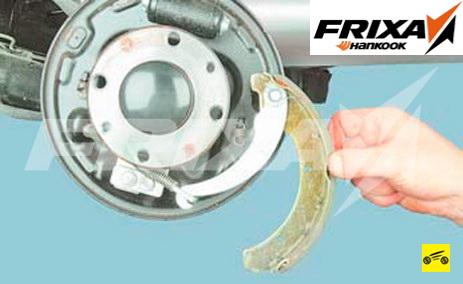

9.Снять колодку переднюю.

10.Снять планку распорную.

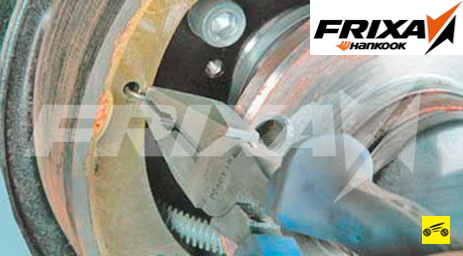

11.Снять пружину прижимную от колодки задней, после чего колодку заднюю, отсоединив рычаг разжимной от наконечника троса тормоза стояночного.

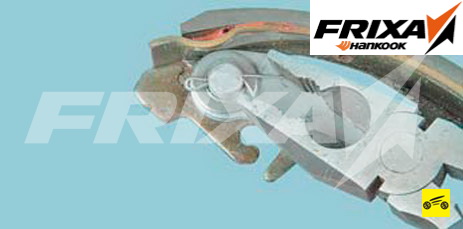

12. Пассатижами сжать усики от шплинта и вынуть его из пальцевого отверстия рычага разжимного колодки задней.

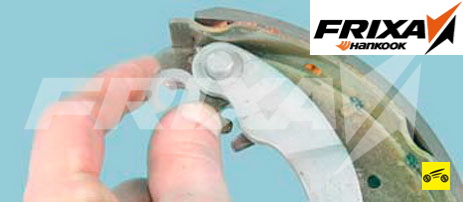

13. Снять с пальца шайбу опорную.

14. Снять рычаг разжимной. Вынуть из колодки палец.

15. Установить новые колодки в обратном порядке. В процессе установки вставить верхние концы самих колодок в поршневые пазы.

16. Свести колодки тормозные при помощи пары монтажных лопаток, чтоб поршни переместились к центру цилиндра.

17. Установить барабан тормозной. До начала установки самого барабана необходимо тщательно очистить привалочные поверхности на ступице, задающем диске и барабане от окалины и ржавчины, ведь даже самая мелкая частица, зажатая между поверхностями, будет вызывать биение и вибрации барабана при торможении.

18. Нажать на тормозную педаль несколько раз, чтобы колодки были подведены к барабану.

19. Проверить легкость, с которой вращаются колеса. Допускается, чтобы барабан легко задевал колодки.

20. Проверить и, если есть необходимость, отрегулировать привод тормоза стояночного.

Руководства по ремонту Лада Калина: замена тормозных колодок тормозного механизма заднего колеса

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм.

Вам потребуются: ключ «на 7», отвертка с плоским лезвием, монтажная лопатка, молоток, пассатижи.

1. Включите I передачу и установите противооткатные упоры («башмаки») под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

Читать еще:  Лада веста сколько масла в двигателе

3. Снимите колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости.

5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана заднего колеса») .

6. Подденьте отверткой и снимите верхнюю…

7. …и нижнюю стяжные пружины.

8. Снимите направляющую пружину передней колодки, а затем переднюю колодку.

9. Снимите разжимную планку.

10. Снимите направляющую пружину задней колодки, а затем заднюю колодку, отсоединив приводной рычаг от наконечника троса стояночного тормоза.

11. Сжав усики пассатижами, выньте шплинт…

12. …и снимите опорную шайбу с пальца приводного рычага задней колодки. Снимите с колодки приводной рычаг. Выньте палец из колодки.

13. Установите новые колодки и все детали в порядке, обратном снятию. При установке вставьте верхние концы колодок в пазы поршней.

14. Сведите тормозные колодки двумя
монтажными лопатками, чтобы переместить поршни к центру цилиндра. Установите тормозной барабан в порядке, обратном снятию. На стоящем на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы
подвести колодки к барабану.

Лада Калина Седан Ягодка › Бортжурнал › Замена задних тормозных колодок

Всем Добрый Вечер Дорогие Друзья!Наконец-то я начал потихонечку приводить свою красавицу в порядок. Наконец таки выдался свободный остаток дня после смены. И решил я в этот день, то есть вчера, заменить задние тормозные колодки Nippon, которые были куплены не так давно. Приехав в гараж в 17.00 началась замена, поддомкратил её и поставил на кОзла, или как они там называются. Деревянные подставки под пороги, чтобы автомобиль стоял устойчиво. Прощу прощения, но я их не сфотографировал. Поднимаем заднюю часть автомобиля на эти козла и лезем под машину чтобы ослабить ручник. У кого есть яма и еще если через весь гараж, то вообще шикарно. У меня же яма короткая и не глубокая. Кто читает впервые как открутить защитный кожух, чтобы добраться до натяжки ручника. Будьте ООООЧЕНЬ АККУРАТНЫ, когда откручиваете 4 гайки ключом на 10. Проливайте сначала обильно WD-шкой и не прилагайте особых усилий, иначе сорвёте шпильки эти. Такое чувство как будто они на соплях держатся, честное слово! Лучше обратно чуть закрутить и снова начать откручивать. Ах да, продолжим. Глушитель приподнимаем к машине и снимем с резинок. С резинок, которые держат резонатор, иначе одна резинка Вам не даст сдвинуть этот кожух в сторону капота. А другая не даст более-менее удобно подобраться к гайке натяжки ручника. Ослабил ручник, пошёл снимать барабан с заднего левого колеса, выкрутил шпильки ключом на 7 и заливаем WD-шкой ступицу, часть которая выглядывает наружу и очищаем от грязи. И подстукивая молотком снимаем барабан. Это кажется что я пишу и всё просто делается. Мне понадобилось время в ПОЛТОРА ЧАСА! Чтобы снять один только барабан. У Вас может быстрее снимется. Сняв барабан я увидел такое

Читать еще:  Замена свечей на приоре

Прошу прощения за качество фото, фотографировал на ключ 27/30

На фото барабан в раковинах, если можно приглядеться

Заменил колодки с пружинками быстро или мне так показалось что быстро.

Приступаем к заднему правому барабану, тоже пришлось повозиться чтобы снять барабан. Снял барабан и увидел что на этом барабане раковин нет.

Вот такой износ на задних колодках, по ходили бы ещё они наверно?))

И вот такие циферки красовались на одометре сегодня

Фотографий было сделано маловато, так как некогда и руки все чёрные были))

Всем удачи на дороге и до скорых, надеюсь что приятных встреч! Всем нескончаемый запас бензина в баке. Подписывайтесь на Ягодку и ставьте мне нравится. Огромное спасибо тем, кто дочитал до конца!))

Замена задних тормозных колодок и тормозного барабана Lada Kalina

Смотрите также

Неравномерный износ колодок

    32 1 26k

Тормозные колодки на Калину

    56 1 48k

Скрипят колодки при торможении

    182 1 171k

Почему скрипят тормозные колодки

    90 2 98k

Тормозит рывками

    90 0 106k

Видео инструкция наглядно показывает как заменить задние тормозные колодки и тормозной барабан на автомобиле Лада Kalina.

В Калине задняя тормозная система выполнена в виде барабанного тормозного механизма, тормозные колодки находятся внутри тормозного барабана. Задние тормозные колодки изнашиваются меньше чем передние и менять их нужно, приблизительно, раз в 50-60 тыс. км. Необходимость замены также зависит от стиля вождения и от распределения тормозного усилия на заднюю ось.

Тормозные барабаны меняются по мере износа, а также по причине неравномерного износа, овальности или деформации. Максимально допустимый внутренний диаметр тормозного барабана 201.5мм, если текущий диаметр превышает это значение, то тормозные барабаны нужно заменить.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

  • Скрипят колодки при торможении
  • Износ тормозных колодок
  • Тормозит рывками
  • Замена передних тормозных колодок Лада Калина
  • Замена тормозных колодок
  • Какие тормозные колодки лучше поставить
  • Почему скрипят тормозные колодки
  • Тормозные колодки на Калину
  • Неравномерный износ колодок
  • Калина слабые места
  • Замена радиатора печки Лада Калина
  • Замена радиатора печки на Калине

Как отремонтировать ручку двери Калина?

Сколько масла в коробке Калины?

Калина едет рывками, дергается при медленном движении

Замена задних тормозных колодок

Как известно, задние тормозные колодки изнашиваются не так сильно и производить замену приходится не так часто, как передние. Но если срок уже подошел, и ваша Калина нуждается в установке новых, то ниже расскажу все по пунктам, как следует производить замену наиболее легко и просто.

Необходимый инструмент:

  1. Ключ балонный
  2. Головка на 7 (глубокая) с воротком
  3. Плоскогубцы
  4. Длинногубцы (для большего удобства)
  5. Плоская тонкая отвертка
  6. Большой вороток с головкой на 30: понадобится в том случае, если не удастся снять барабан отдельно без обоймы с подшипником. Придется тогда откручивать ступичную гайку и снимать барабан вместе с подшипником.

Подробное руководство по замене задних тормозных колодок на Ладе Калине

  • Первым делом ставим машину на скорость, под передние и одно заднее колесо подкладываем упоры и поднимаем заднюю часть автомобиля домкратом, предварительно немного ослабив болты колеса балонным ключом.
  • Когда колесо находится в подвешенном состоянии, то можно до конца откручивать все болты колеса и снимать его.
  • После это берем маленький вороток с глубокой головкой на 7 и откручиваем две шпильки крепления барабана.

  • После этого пытаемся снять барабан. Предварительно можно побрызгать место посадки барабана и обоймы подшипника, как раз вокруг пластмассового защитного колпачка. И подождать минут 5-10, пока все это откиснет. Если барабан снять не удалось, то почитайте о немного другой процедуре снятия.
  • Далее перед нами появляется следующая картина, где собственно говоря, находится весь тормозной механизм заднего колеса:

  • Теперь пассатижами сжимаем шплинт, который находится справа, как показано на фото ниже, и вынимаем его, повернув шток немного по часовой стрелке, если он находится в неудобном для извлечения положении:

  • После этого берем плоскогубцы и ими вынимаем нижнюю пружину стяжки колодок, удобнее это делать с правой стороны, как показано на фотографии ниже — захватываем ее и тянем в правую сторону:

  • Затем вынимаем коротенькую пружину, которая фиксирует колодку по центру:

  • Теперь можно вынимать правую колодку, даже не снимая верхней пружины. Просто покрепче возьмитесь по центру и отводите в сторону, немного приподнимая вверх, пока пластина находящаяся под верхней пружиной не упадет вниз:

  • Теперь, когда пластина не фиксирует колодки, можно смело отсоединять пружину сверху, просто руками, так как никакого натяжения больше не будет. Вынимаем пластину и снимаем левую часть — колодку вместе с рычагом ручного тормоза, предварительно отсоединив центральную фиксирующую пружину:

Установку новых колодок производим в обратном снятию порядке. Замена не займет более часа времени, если под рукой будут все необходимые инструменты.
