Трос сцепления — замена

Трос сцепления — замена

Трос заменяем при его обрыве, заедании в оболочке или чрезмерном вытягивании, а также при неисправности механизма регулировки длины троса.

Снятие

1. Снимаем воздушный фильтр.

2. Потянув за наконечник троса, выводим его поводок из зацепления с рычагом вилки выключения сцепления.

3. Отворачиваем поводок по резьбе наконечника троса и снимаем поводок.

4. Извлекаем нижний наконечник оболочки троса из кронштейна, установленного на картере коробки передач.

5. В салоне, под панелью приборов, ключом на 8 мм отворачиваем гайку крепления кронштейна оболочки троса к кронштейну педали сцепления.

6. Поддев отверткой, снимаем пружинную фиксирующую скобу поводка наконечника троса.

7. Снимаем поводок с пальца рычага педали сцепления.

На пальце педали сцепления осталась пластмассовая втулка, не потеряйте ее. Поврежденную втулку следует заменить.

8. Извлекаем резиновый чехол из отверстия перегородки моторного отсека, вытягиваем трос из моторного отсека и снимаем его.

Установка

1. Покрываем палец и втулку пальца педали сцепления пластичной смазкой (Литол-24).

2. Протягиваем трос через отверстие в перегородке моторного отсека из салона в подкапотное пространство.

3. Заправляем резиновый чехол оболочки троса в отверстие перегородки моторного отсека.

4. Надеваем поводок зубчатого наконечника троса на палец педали сцепления и крепим его фиксирующей скобой.

5. Крепим гайкой кронштейн оболочки троса к кронштейну педали сцепления.

6. В моторном отсеке вставляем нижний наконечник оболочки троса в отверстие кронштейна коробки передач.

7. Наворачиваем поводок на резьбовой наконечника троса, обеспечив выступание наконечника из поводка в переделах одного витка резьбы.

8. Регулируем привод выключения сцепления , после чего несколько раз нажимаем педаль сцепления и повторяем регулировку.

9. Пластичной смазкой (Литол-24) покрываем рабочую поверхность поводка резьбового наконечника троса.

10. Убеждаемся в исправной работе сцепления.

Трансмиссия Лада Калина

На автомобиле Лада Калина сцепление выключается, включается металлическим тросом. В случае его обрыва трос необходимо заменить. В данной статье приведена информация по замене и регулировке троса сцепления.

Инструменты необходимые для замены и регулировки троса сцепления: ключ на 8 мм , линейка, отвертка

Операции по замене троса сцепления на автомобиле Лада Калина

1. Со стороны салона под панелью приборов (работа для наглядности показана при снятой панели) отверните гайку крепления упора оболочки троса к кронштейну педалей и снимите упор со шпильки.

2. С помощью отвертки снимите с стержня педали сцепления стопорную скобу и корпус механизма компенсации износа накладок ведомого диска.

3. В моторном отсеке вытащите из отверстия в перегородке расположенной между салоном и моторным отсеком уплотнитель оболочки троса привода сцепления.
4. Потянув трос вперед по направлению движения автомобиля, вытащите трос из углубления на вилке выключения сцепления.

5. Отверните поводок от наконечника троса, извлеките направляющую втулку оболочки троса из отверстия на кронштейне коробки передач и демонтируйте трос с автомобиля, вытащив его из отверстия в перегородке.

6. Установку нового троса привода сцепления начните с того, что пропустите трос в отверстие щита передка, закрепите на стержне педали сцепления, также закрепите корпус механизма компенсации износа.
7. Закрепите упор оболочки троса на шпильке кронштейна педалей.
8. Установите в отверстие перегородки уплотнитель оболочки троса.
9. Пропустите трос в отверстие кронштейна на коробке передач и установите в это отверстие направляющую втулку оболочки троса.
10. Накрутите на нижний наконечник троса поводок, обеспечив выступание наконечник относительно торца поводка на 0-1 мм.

Операции по регулировка троса сцепления Лада Калина

1. Установите трос привода сцепления в исходное положение, для этого, преодолевая усилие пружины механизма, переместите нижний наконечник троса до упора вперед, то есть по направлению движения автомобиля. Удерживайте наконечник в вытянутом положении, измерьте размер (смотрите на фото размер L) между вилкой и поводком, он должен быть равен 27 мм. Если размер не соответствует должному значения, то отрегулируйте его вращением поводка в нужную сторону.

2. Введите наконечник троса в паз вилки выключения сцепления и отпустите. Под действием пружины поводок наконечника должен установиться на вилку без зазора.
3. Нажмите на педаль сцепления несколько раз до упора и снова измерьте ранее контролируемое расстояние (смотрите на фото размер L). При необходимости повторите регулировку, пока не добьетесь нужного значения в 27 мм.

Читать еще:  Как выставить зажигание на приоре

Дополнительная информация о компенсирующем механизме троса сцепления

Механизм компенсации на тросе сцепления Лада Калина предназначен для того, чтобы трос сцепления всегда находился в натянутом состоянии. Незначительное отклонение 1-2 мм компенсирующий механизм либо «выберает», либо добавляет к длине.

Замена и регулировка троса сцепления на калине

Добро пожаловать!
Трос сцепления – благодаря нему, вы можете управлять вилкой сцепления, а та в тот момент, может отсоединять сцепление от маховика, благодаря выжимному подшипнику, на всех передне приводных автомобилях используется трос, потому что коробка передач у них размещена в глубоко передней части, на классиках же вместе троса применяется главный и рабочий цилиндр сцепления (Там троса сцепления нет), работают данные цилиндры по другому в отличие от троса (Трос просто тянет), но результат получается одинаковый (Сцепление за счёт выжимного подшипника отсоединяется от маховика) и воздействие происходит благодаря одному и тому же агрегату, а именно благодаря педали сцепления.

Примечание!
Для проведения работы по замене, использовать будет нужно: Обязательно гаечные ключи, а так же в дополнение к ним любые другие ключи которыми можно будет отвернуть болты и гайки тоже можно использовать, кроме этого вам пригодится ещё штангенциркуль или вместо него линейка и плоскогубцами запаситесь!

Краткое содержание:

Где находится трос сцепления?
Подробно где он находится мы показать не сможем, потому что он в низу располагается и ракурс который был взят на фото ниже, просто не позволит заглянуть в то место, но всё же описать где он находится мы попробуем, во-первых разыщите коробку, она для наглядности на фото красной стрелкой указана, к этой коробки передач подсоединяет трос, который идёт из салона, поэтому уже можно сделать примерный вывод о том где трос проходит, ко всему этому ещё обратите внимание на синюю стрелку, которая так же показывает примерно местонахождение троса сцепления в подкапотном пространстве автомобиля.

Когда нужно менять трос сцепления?
Любой трос, включая трос который идёт на ручник, который идёт на газ (Трос дроссельной заслонки он правильно называется) подлежит замене при обрывании (При обрывании, вы вообще не сможете пользоваться системой на который трос идёт, к примеру порвался трос газа, машина уже не поедет, порвался трос сцепления, система сцепления точно так же работать уже не будет), при сильной растяжке которая кстати очень нарушит работу системы сцепления (Сцепление может полностью не отсоединяется от маховика, тем самым переключаться передачи будут тяжелее и с хрустом), а так же он меняется при закисании, а закисание троса возможно только если автомобиль долго не эксплуатировался или эксплуатируется в экстремальных зимних условиях, при закисании педаль сцепления будет очень сложно нажиматься и не охотно возвращаться назад, что в скорем времени может привести к аварийной ситуации на дороге и поэтому такой трос нуждается в немедленной замене.

Как заменить и отрегулировать трос сцепления на ВАЗ 1117-ВАЗ 1119?

Снятие:
1) Сперва находясь в салоне автомобиля, доберитесь до педали сцепления и снимите упор оболочки троса с кронштейна педали, делается это очень просто, а именно берётся гаечный ключ и с его помощью выворачивается гайка крепления упора (см. фото 1), как только гайка будет вывернута, упор снимается со шпильки кронштейна (см. фото 2), после чего у вас появляется доступ к пальцу сцепления с которого нужно будет плоскогубцами или отвёрткой снять стопор (см. фото 3), после того как стопор будет снят, снимите с этого же пальца корпус механизма компенсации износа накладок ведомого диска (см. фото 4).

2) Теперь с пальца педали сцепления рукой снимите пластмассовую втулку (см. фото 1), проверьте её состояние, она не должна быть деформирована или сильно изношена, в противном случае произведите её замену на новую втулку (Перед установкой новой втулки, смажьте её смазкой Литол-24 или ЛСЦ-15), затем выньте резиновый уплотнитель оболочки троса из отверстия которое он закрывает (см. фото 2), следом выходите из автомобиля и перебирайтесь в подкапотное пространство автомобиля к коробки, добравшись до неё потяните за наконечник троса сцепления вперёд и тем самым выведите его из зацепления с вилкой (см. фото 3) и после чего отверните поводок и снимите его с наконечника троса как это на четвёртой фотографии показано.

Читать еще:  Как подтянуть ручник на приоре

3) И в завершение выньте трос из кронштейна на коробке, сразу отметим тот факт что кронштейн на Ладах Калинах идёт цельной а не разрезной как показан на фото ниже (На фото ниже просто другой автомобиль изображён и там не кронштейн, а вилка сцепления показана), так вот из этого отверстия трос нужно будет вывести (Трос указан синей стрелкой) в сторону салона автомобиля (В сторону которая зелёной стрелкой указана) и в связи с чем Вы, выведите в салон автомобиля весь трос из подкапотного пространства и тем самым полностью снимите его с автомобиля (При выведении троса, направляющую втулку оболочки троса сцепления извлеките).

Установка:
Установка нового троса начинается с салона, если быть более точнее то в начале трос просунуть из салона в подкапотное пространство будет нужно и потом находясь в салоне, корпус механизма компенсации износа накладок ведомого диска сцепления одеть придётся на палец сцепления и закрепить его стопорной скобой, после закрепления упор оболочки троса установить на своё место нужно будет и резиновый уплотнитель оболочки троса в отверстие заправить находясь в салоне автомобиля и уже после чего можно в подкапотное пространство перебираться, где трос через кронштейн просунуть нужно будет (см. фото 1) и установить направляющую втулку оболочки троса, когда втулка будет установлена, на нижний наконечник троса сцепления закручивается поводок, при этом он должен быть закручен таким образом, чтобы наконечник троса выступал относительно торца поводка на 0-1 мм, добившись этого выступания преодолевая усилие пружины троса вытяните его до упора вперёд, а когда трос будет полностью вытянут, возьмите штангенциркуль и удерживая наконечник троса в вытянутом положении измерьте расстояние которое буквой «L» указано на фото 2, данное расстояние должно будет составлять «27 мм», если расстояние не совпадает, тогда вращением поводка на наконечнике троса добейтесь чтобы оно было именно такое, как только всё получится у вас, установите наконечник троса в паз вилки сцепления и отпустите его, убедитесь так же что под действием пружины, поводок наконечника установился на вилку сцепления без зазора и в завершение нажав раза два-три на педаль сцепления повторно измерьте расстояние «L» и по необходимости, повторно проведите операцию по регулировки троса сцепления на автомобиле.

Примечание!
Данное расстояние которое указано буквой «L» и есть регулировочное расстояние которое должно именно быть таким, при правильной регулировки троса, но и учитывайте тот факт что троса бывают разные и если вам попался брак который может быть либо длиннее стандартного родного троса, либо же быть короче, то на нём расстояния в «27 мм» даже и не будет, поэтому покупайте хорошие в проверенных местах детали и если видите что при такой регулировки выжимной подшипник уже вступает в работу (То есть вы не жмёте на педаль сцепления, а шум от выжимного подшипника уже есть), то в таком случае можете ей при небречь и производить регулировку троса уже не по той информации которую пишет завод, а именно своим подбором!

Дополнительный видео-ролик:
Увидеть на примере автомобиля ВАЗ 2110, то как производится замена троса сцепления, вы можете в ролике ниже, но только учитывайте тот факт, что на Ладах Калинах немного по другому трос заменяется, но изучив данную статью и просмотрев видео-ролик, скорее всего у вас никаких трудностей во время замены троса не возникнет.

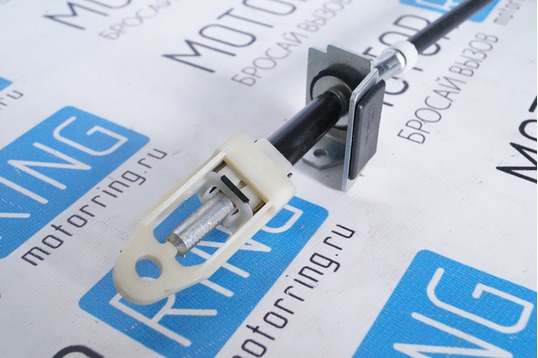

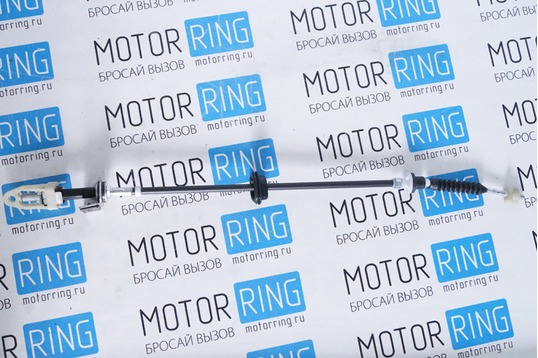

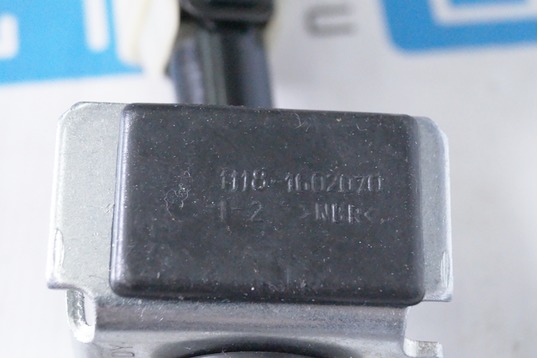

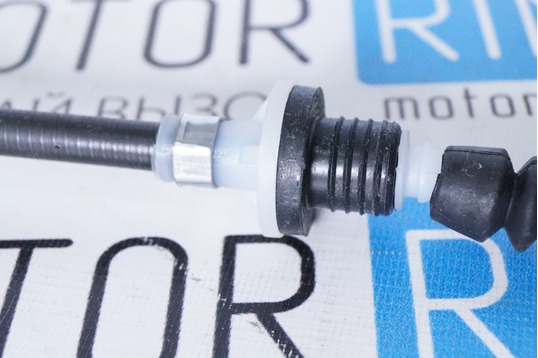

Трос сцепления лада калина

Этот товар выбрали 9 покупателей

  • Описание
  • Доставка и оплата
  • Отзывы (0)

Трос сцепления заменяется при его обрыве, заедании в оболочке или чрезмерном вытягивании, а также при неисправности механизма регулировки длины троса.

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA
Читать еще:  Температура двигателя лада гранта

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Статьи

Поводок троса сцепления «АГАТ» ЛАДА Гранта / Калина / Приора / Датсун

Следует обратить внимание на дополнительные источники скрипа и щелчков: механизм автоматической регулировки длины троса (находится в салоне, около педали), опора вилки сцепления и т.д. Для достижения максимального эффекта, совместно с установкой поводка Агат, необходимо устранить вышеперечисленные причины.

Замена штатного поводка наконечника троса сцепления на модернизированный поводок Агат позволяет избавиться от ряда неудобств с минимальными затратами, не меняя конструкции привода.

В чем преимущества улучшенного поводка?

• Плавная, без рывков и заеданий, работа привода сцепления;
• снижается усилие на педали сцепления;
• увеличивается срок службы троса;
• повышается информативность привода;
• не требуется обслуживание.

За счет чего достигаются данные преимущества?

• За счет замены трения скольжения, между поводком и вилкой выключения сцепления, трением качения.

На какой автомобиль можно установить?

• Lada Priora, Lada Granta, Lada Kalina, ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 и их модификации, Datsun on-Do, mi-Do, некоторые модификации ВАЗ-2114, 2115.

Данная деталь наворачивается на наконечник штатного троса привода сцепления (вместо пластикового). Благодаря наличию в конструкции подшипников исключается заедание и подклинивание при выжиме сцепления.

Испытания показали, что ресурс данного изделия превосходит ресурс самого троса. Опытный образец эксплуатируется 8 лет, а/м прошел более 200 тыс. км.

При работе привода сцепления, в паре поводок – вилка, возникает вращательное движение. Вилка поворачивается относительно оси троса, отклоняясь на некоторый угол.
В этом соединении значительно теряется КПД привода, тем более в случае отсутствия смазки, и снижается уровень комфорта водителя. Необходимо прикладывать большее усилие на педаль сцепления, иногда возникают рывки и скрипы, когда поводок скользит неравномерно.

Указанные недостатки можно устранить заменив трение скольжения трением качения. Проще говоря, сухое трение поводка о вилку заменяем на качение шариков подшипника.

Использование подшипников закрытого типа исключает необходимость смазки и какого-либо обслуживания узла.
В случае, когда трение становится таким, что прекращается скольжение, поводок заклинивает относительно вилки и при выжиме сцепления трос изгибается, следуя за поворотом вилки. Многократное повторение таких изгибов приводит к обрыву троса. Срок службы троса увеличивается за счет исключения изгиба троса и снижения передаваемого им усилия после установки модернизированного поводка.

Когда в приводе сцепления исключаются потери на трение и нет посторонних рывков и звуков, повышается информативность сцепления.

Все мы по-разному чувствительны и по-разному относимся к неисправностям нашего автомобиля. Не у всех проявляется (чувствуется водителем) данная неисправность, но абсолютно на всех автомобилях, рано или поздно она проявится.

Если периодически не закладывать смазку в данное соединение, очень быстро выйдет из строя трос — оборвется в самый не подходящий момент. Установив поводок Агат, соединение трос-вилка больше никогда не нужно будет смазывать. Так же, наконечник троса не будет изгибаться, выводя из строя трос раньше времени (порой, это происходит на 30 000 км пробега) и Вы сможете с бОльшим комфортом и безопасностью перемещаться на Вашем автомобиле.
