Замена передних и задних тормозных колодок Лада Гранта

Замена передних и задних тормозных колодок Лада Гранта

Передние и задние тормозные колодки могут эксплуатироваться до толщины накладок не менее 1,5 мм, это их наименьшая величина (величина не менее 1,5 мм одинакова для передних и задних колодок). При меньшем значении накладок на тормозных колодках Лада Гранта, возможен выход резиновых герметизирующих колец установленных на поршне из поля уплотнения расположенном на полости цилиндра в тормозном механизме. Разгерметизация уплотнения повлечет за собой пропуск тормозной жидкости во внешнюю среду и приведет к поломке и неэффективной работе тормозов автомобиля.
Для того чтобы гарантировано поменять колодки старые на новые меняйте их не дожидаясь износа в 1,5 мм. Достаточно для замены 5 — 7 мм. Дело в том, что при длительной эксплуатации в предельном положении поршня, ранее рабочие уплотнительные поверхности могут забиться отложениями, что не позволит возвратить поршень в исходное рабочее положение в тормозном цилиндре, в положение соответствующее толщине новых тормозных колодок.
При замене колодок меняйте их только комплектно с двух сторон. Это позволит вам избежать разности схватывания при торможении и соответственно увода автомобиля в сторону.

Для замены передних колодок Лада Гранта вам потребуются: отвертка с плоским лезвием, зубило, молоток, два ключа и «на 17», монтажка

Операции по замене передних тормозных колодок Лада Гранта

1. Если на автомобиле есть индикация износа тормозных колодок, то отключите минусовой провод от аккумулятора. Если такой опции нет, то аккумулятор отключать не обязательно.
2. Так как автомобиль будет находиться без переднего колеса или колес, установите его устойчиво на вертикальной поверхности. Заблокируйте задние колеса ручным тормозом и упорными башмаками.
3. Проверьте уровень тормозной жидкости. Если тормозная жидкость подступает к горлышку тормозного бачка, откачайте часть жидкости.
4. Отогните отверткой или с помощью зубила, пассатижев загнутый край стопорной шайбы нижнего болта (так как показано на фото)

5. Выверните нижний болт крепления тела скобы. Придерживайте ключом направляющий палец за шестигранник. (как показано на фото)

6. Теперь корпус скобы можно будет повернуть относительно оси верхнего направляющего болта.

Извлеките колодки установленные с двух сторон тормозного диска. Если колодки зажаты поршнями тормозного механизма, вставьте отвертку между колодками и диском и отведите поршни назад. Также извлечению колодок может помешать бортик образовавшийся в следствии выработки диска. В этом случае можно воспользоваться угловой шлифовальной машинкой, удалив бортик по краю диска. Если у вас колодки с индикацией износа, отключите провод подходящий к ним.

После этого колодки можно будет извлечь.
7. После того как вы извлекли старые колодки, очистите все детали тормозных механизмов от грязи и отложений, проверьте на отсутствие повреждений пыльников поршней, отсутствие течи тормозной жидкости.
8. Теперь если вы точили бортик для извлечения колодок, необходимо убрать его по всему периметру тормозного диска. Можно аккуратно сточить бортик на месте, той же болгаркой. При обработке тормозного диска на месте болгаркой, очень легко можно снять толщину больше необходимой, будьте аккуратны. Если вы снимите тормозной диск, то сточить бортик будет проще и удобней, также снятый тормозной диск можно установить на токарный станок (идеальный вариант) и снять минимальный слой, для того чтобы восстановить параллельность поверхностей тормозного диска (минимальный размер между поверхностями не должен быть меньше 17,8мм)

(На фото выше показан бортик образовавшийся при износе, такой бортик не только мешает эффективно тормозить из за того что не обеспечивает точное прилегание поверхностей колодка диск, но и может издавть скрип во время трения о направляющие расположенные на колодках — канавка от износа видна на фото)

. стачивать бортик болгаркой на снятом диске намного удобнее

9. При установке новых колодок, необходимо будет утопить поршень в цилиндр. Для этого опустите корпус с цилиндром на место, возьмите отвертку или монтажу и упираясь в диск аккуратно вдавите поршень внутрь. Можно воспользоваться и большими пассатижами (корпус с цилиндром при этом должен быть поднят).

Контролируйте, чтобы во время этой операции тормозная жидкость не перелилась через горлышко бачка тормозной жидкости, расположенного в моторном отсеке, на главном тормозном цилиндре. Если поршень не перемещается или плохо перемещается, то можно открутить спускной штуцер, так чтобы тормозная жидкость едва сочилась через него. При этом вжимать поршень на место будет гораздо легче. Не забудьте под штуцер подставить емкость, чтобы собирать вытекающую жидкость, а после установки колодок затянуть его обратно. Если и в этом случае поршень не перемещается, необходимо будет заменить тормозной механизм на новый.
10 После установки новых колодок опустите скобу с цилиндром вниз, закрутите нижний болт и застопорите от раскручивания стопорной шайбой. Несколько раз нажмите на педаль тормоза для установки должного зазора. Поставьте на место колесо. Проверьте еще раз уровень тормозной жидкости в бачке.

Операции по замене задних тормозных колодок Лада Гранта

Для замены задних колодок на автомобиле Лада Гранта вам понадобятся: отвертка, пассатижи, молоток, брусок, ключ на 7 или 12 мм (для направляющих шпилек удерживающих тормозной барабан, размер зависит от вида установленного крепежа), 2 монтажки

Установите автомобиль на вертикальную поверхность. Разблокируйте ручной тормоз полностью. Включите передачу в МКП. Подложите под передние колеса стопорные башмаки. Снимите колесо со стороны с которой предполагается замена задних тормозных колодок

1. Снимите тормозной барабан, для этого открутите две шпильки

и сбейте равномерно простукивая барабан с обратной стороны по его ободу.

2. Снимите верхнюю пружину оттянув ее отверкой или пассатижами

и аналогично нижнюю стяжку.

3. Снимите направляющую пружину передней и задней колодки.

Снимите разжимную планку

Задняя колодка также имеет рычаг для разведения колодок с помощью ручного тормоза. Рычаг необходимо будет вывести из зацепления с петлей тормозного троса.

5 Выньте шплинт и шайбу удерживающий палец в задней колодке. Удалите палец и демонтируйте рычаг с задней тормозной колодки.

6 Установка задних тормозных колодок на автомобиле Лада Гранта производится в обратном порядке. При установке задних колодок проконтролируйте чтобы они встали в направляющие прорези на цилиндрах тормозного механизма.
7. Для того чтобы было легче свести поршни, можно открутить спускной штуцер, при этом перемещение поршней в тормозном механизме станет значительно легче. Сводить колодки можно при помощи двух монтажных лопаток, так как показано на фото.

После установки тормозного барабана закрутите штуцер, установите колесо на место.

Во время замены передних и задних колодок на автомобиле Лада Гранта категорически запрещается нажимать на педаль тормоза, когда поршни тормозных механизмов не упираются в установленные колодки, а для задних колес, когда не установлен тормозной барабан. В противном случае поршни будут выдавлены из механизмов, будет нарушена герметичность системы, исправность механизмов, произойдет завоздушивание гидравлических трубопроводов.

Замена тормозных дисков на Гранте

От состояние и толщины передних тормозных дисков на автомобиле Лада Гранта зависит качество торможения. Разумеется, чем толще и ровнее диски, то есть их поверхность более гладкая, тем лучше будут тормозные свойства. Рассмотрим основные причины, по которым стоит менять данные детали тормозной системы:

1. Повышенный износ диска. Для новых вентилируемых дисков она должна составлять не менее 17,8 мм
2. Борозды и неровности поверхности, оставленные колодками или посторонними частицами (камни, песок, и т.д.)
3. Гнутая поверхность — бывает не так часто, но при этом может возникнуть такая особенности, как вибрация при торможении и биение

Если вы заметили хотя бы один из вышеприведенных симптомов, необходимо проверить состояние тормозных дисков и при необходимости их заменить. Для выполнения этого ремонта своими руками понадобится следующий инструмент:

• Баллонный ключ
• Домкрат
• Ключ на 7, 13 и 17 мм
• Головка torx t12
• Трещотка и удлинитель
• Молоток
• Смазка медная

Порядок снятия старых тормозных дисков на Гранте

Первым делом срываем болты крепления переднего колеса, после чего поднимаем машину домкратом. Затем полностью снимаем колесо с автомобиля. Далее нам понадобится головка torx t12, чтобы открутить и снять суппорт. После чего подвешиваем его таким образом, чтобы не было нагрузки на шланг.

Затем при помощи ключа на 7 отворачиваем две направляющих шпильки, которые крепят его к ступице.

После этого с обратной стороны наносим проникающую смазку, так как, скорее всего, диск прикипел к ступице.

Подождав несколько минут, можно приступать к демонтажу диска, используя для этого либо специальный съемник, либо же при помощи молотка и деревянной проставки.

После нескольких попыток, скорее всего все же удастся справиться с этой работой.

Установка новых тормозных дисков на Гранте

Прежде чем приступать к установке новых, необходимо тщательно очистить щеткой по металлу поверхность ступицы, чтобы она была чистой и гладкой.

После этого нанести на место соединение медную смазку, как это показано наглядно на фото ниже.

Теперь сажаем диск на место и заворачиваем две направляющие шпильки на свои места. Затем можно ставить суппорт и выполнить точно такое же действие с другой стороны. Цена новых дисков может составлять от 1000 рублей за штуку. Стоимость зависит от производителя и места покупки.

Лада Гранта замена передних тормозных колодок, дисков. Видео

Покажем как своими руками быстро и правильно заменить передние тормозные колодки, диски, суппорта и т.д. в автомобиле Лада Гранта (Lada Granta). Сразу небольшое отступление, какие тормозные колодки лучше купить. Изначально были приобретены красные от Ferodo, никому не советую, в процессе эксплуатации первые 5 тыс. км. пробега они ужасно скрипели, свистели. При этом от этой же компании, но в зелёной упаковке показали себя с отличной стороны.

Показываем на примере правой стороны, руль для удобства работы выкручиваем вправо. Отгибаем уголок стопорной шайбы, откручиваем нижний болт направляющих колодок при помощи ключа на 17, на втором болту суппорт можно поднять вверх, открыв доступ к тормозным колодкам. Можно приступать к замене, если старые достаточно сточились, необходимо перед установкой новых поршень суппорта утопить во внутрь, сделать это можно при помощи пассатижей. Перед этим лучше всего откачать при помощи шприца немного тормозной жидкости, чтобы она под давлением не полилась через край.

При замене проверьте работу направляющих, цельность их пыльников, при необходимости проведите замену при помощи ремкомплекта или смажьте их.

Для снятия тормозного диска, выкручиваем направляющие колеса, затем отворачиваем сам суппорт, понадобится головка Торкс на 10. Вот верхний болт крепления, внизу ещё один такой же:

Прижимные пружины колодок лучше всего смазать высокотемпературной смазкой (графитовой или медной), иначе они застрянут в одном положении и начнут звенеть, придётся разбирать и потом чистить.

Видео замена передних тормозных колодок и дисков в Лада Гранта:

Резервное видео как заменить передние тормозные колодки и диски в Lada Granta:

Перед сборкой намажьте все посадочные поверхности и болты графитовой или медной смазкой, чтобы потом вам было легко всё открутить.

Лада Гранта Лифтбек Четыреста пятый › Бортжурнал › 8. Замена передних тормозных дисков

Но в начале августа меня очень начала тревожить тормозная система. Сразу после замены в июне, новые колодки начали скрипеть. Первая мысль была, что новые, притираются, перестанут и т.д., но не тут то было, скрип продолжался. В самом начале последнего месяца лета, помимо скрипа, появился скрежет тормозных дисков (по опыту проблем с тормозами на бывшей десятке никак не мог спутать этот звук). Опасения мои подтвердили факты: после снятия колеса обнаружил на тормозных дисках выимки то по середине, то ближе к низу, то ближе к верху, но больше удивила выработка толщиной в 1,5-2 мм. И все это при том, что машине год. В таком состоянии пришлось ездить почти месяц и в последних числах августа, наконец найдя средства, взялся просто заменить их. Причины о таком сильном износе я выявить не могу, то ли качество такое, то ли я слишком часто тормозил с больших скоростей, не знаю вообщем…

Купил тормозные диски вентилируемые фирмы АТС и тормозные колодки, также новые, Лада Спорт.

Приступил к работе. Фоткать не стал, там ничего сложного нет. Снимаешь колесо, колодки, суппорт (при снятии суппорта удивился, что стали ставить гайки звездочки, аля евростандарт, не знаю как давно это делают, столкнулся впервые), направляющие болты, ну и снимаем сам диск. С диском пришлось попариться немного, за год успели прикипеть хорошенько, помогли лишь деревяшка, кувалда и любимая WD-40. Установка нового в обратном порядке.

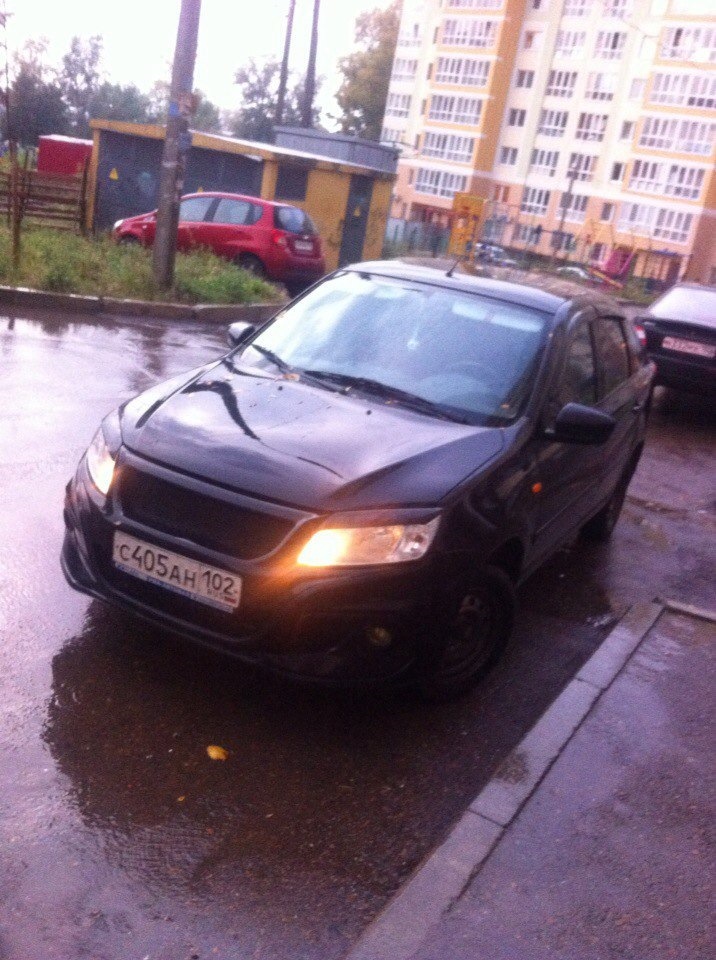

Вот получившийся результат:

По первым впечатлениям скажу, что тормозить стала как с завода, четко и без лишних звуков. Пару раз поскрипывали при торможении на малой скорости, но это все притрется, я думаю.

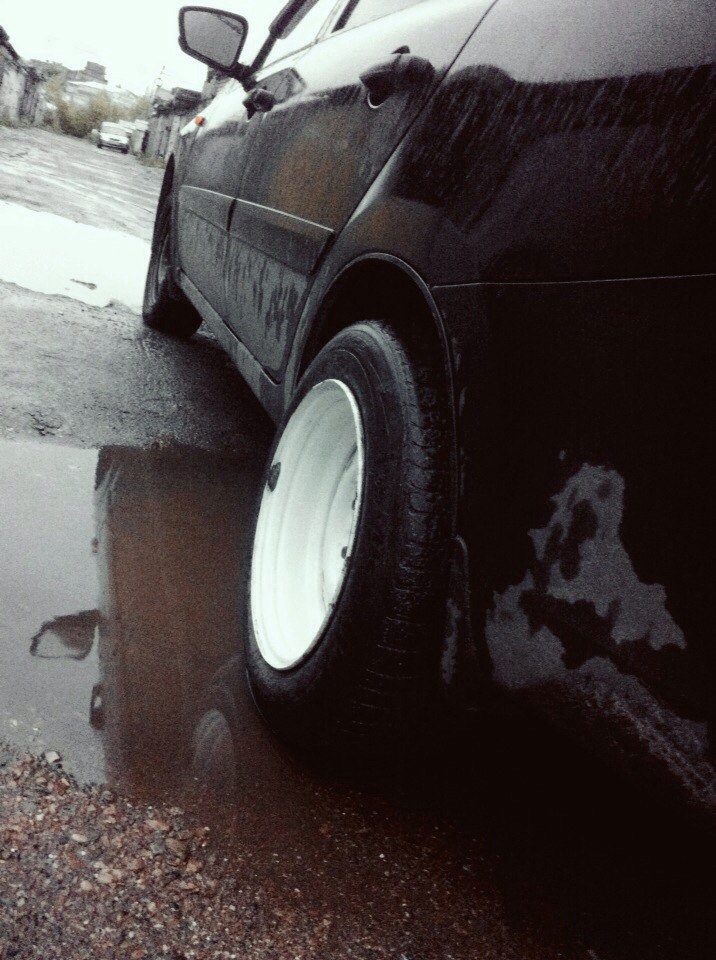

Пока возился с тормозами, друган dmitriyfedorov примерял только купленные разварки на свою жигули. После прикинули и на мою 🙂 (машинка грязная, в Уфе последнюю неделю льют дожди… ) Кто что скажет?

Расходы составили 2100руб. за тормозные диски и 700 руб. за колодки.

Замена тормозных дисков Лада Гранта

Замену тормозных дисков на Гранте производят по мере износа. Когда толщина одного из дисков стала меньше минимально-допустимой величины (17.8 миллиметров), тогда нужно менять тормозные диски в паре на новые.

Чтобы самостоятельно снять тормозной диск необходимо сначала демонтировать суппорт.

Как снять суппорта Лада Гранта

Нам потребуется:

— приподнять переднюю часть автомобиля и снять колесо,
— приготовить ключ «на 14»,
— торцевую головку «на 18»,
— большую отвертку.

Порядок действий:

1. Сдвинуть колодку внутрь, утопив тем самым поршень рабочего цилиндра в цилиндр. Сделать это можно при помощи большой отвертки, которую нужно вставить между внутренней тормозной колодкой и тормозным диском.

2. Извлечь держатель тормозного шланга из кронштейна на амортизаторной стойке.

3. Ослабить затяжку наконечника шланга на рабочем цилиндре.

4. Вывернуть два болта крепления направляющей колодок к поворотному кулаку. Снять суппорт Гранты, свинчивая его рабочий цилиндр с наконечника тормозного шланга.

Рекомендация. Сразу же заглушите отверстие наконечника шланга любым доступным способом, чтобы предотвратить вытекание тормозной жидкости.

Установка суппорта на Гранту осуществляется в обратной последовательности. Перед установкой вверните в него наконечник тормозного шланга и затяните его. Устанавливая суппорт проследите, чтобы тормозной шланг не перекручивался. После установки обязательно проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра, а также удалите воздух из тормозной системы.

Снимаем тормозной диск

Нам потребуется:

— снять суппорт,
— ключ «на 7»,
— головка TORX E14.

Порядок действий:

1. Вывернуть два направляющих штифта.

2. Снять тормозной диск Гранты.

Установка тормозного диска на Лада Гранта осуществляется в обратной последовательности. Перед установкой тщательно очистите привалочные поверхности ступицы и диска от ржавчины и окалины. Стоит учитывать, что даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.
