Руководства по ремонту Лада Гранта: замена тормозных колодок тормозного механизма заднего колеса

Руководства по ремонту Лада Гранта: замена тормозных колодок тормозного механизма заднего колеса

Вам потребуются: ключ «на 7», отвертка с плоским лезвием, монтажная лопатка, молоток, пассатижи.

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм.

1. Включите I передачу и установите противооткатные упоры («башмаки») под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо и очистите тормозной механизм от грязи.

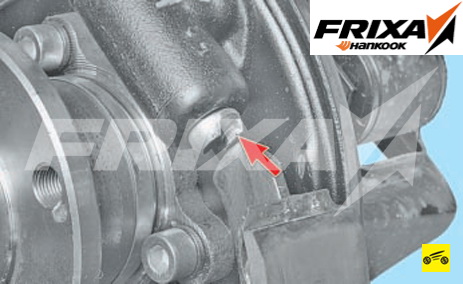

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости.

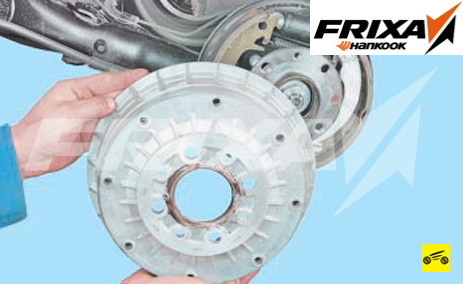

5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана заднего колеса») .

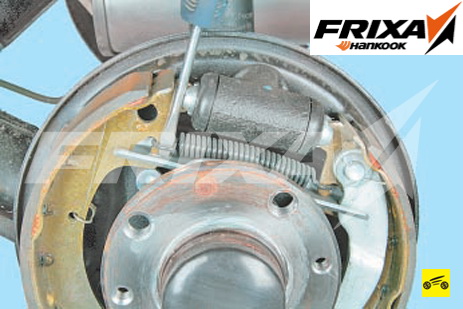

6. Подденьте отверткой и снимите верхнюю…

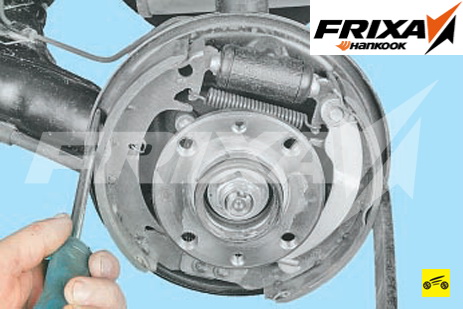

7. …и нижнюю стяжные пружины.

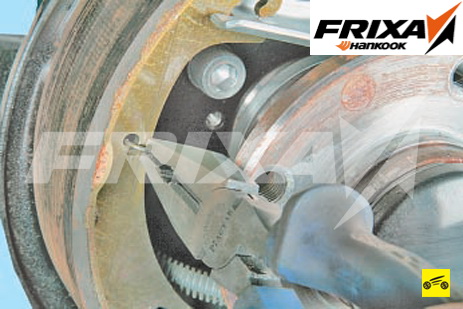

8. Снимите прижимную пружину передней колодки.

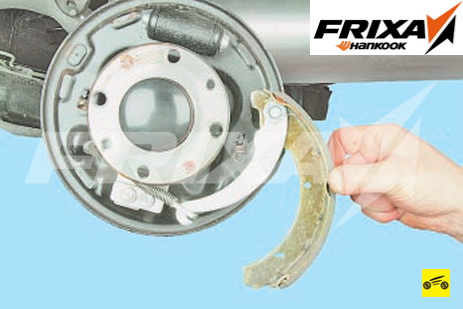

9. Снимите переднюю колодку.

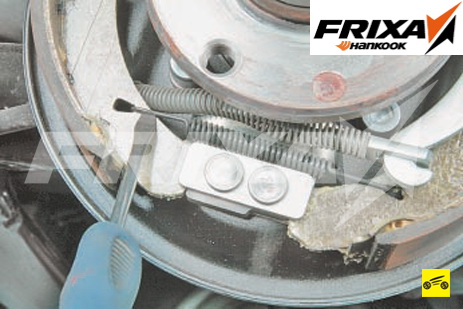

10. Снимите распорную планку.

11. Снимите прижимную пружину задней колодки, а затем заднюю колодку, отсоединив разжимной рычаг от наконечника троса стояночного тормоза.

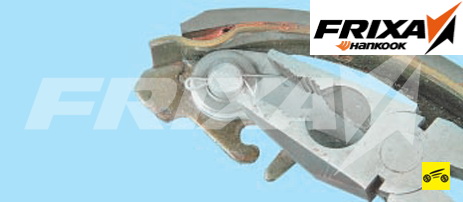

12. Сжав усики пассатижами, выньте шплинт…

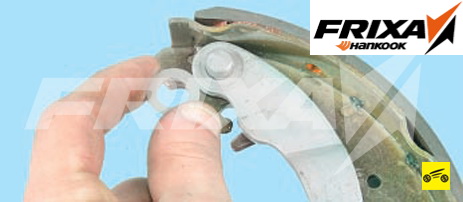

13. …и снимите опорную шайбу с пальца разжимного рычага задней колодки.

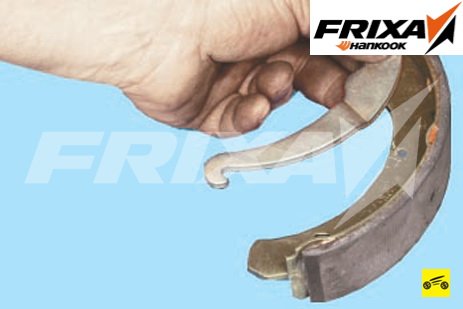

14. Снимите разжимной рычаг задней колодки. Выньте палец из колодки.

15. Установите новые тормозные колодки и все детали в порядке, обратном снятию. При установке вставьте верхние концы колодок в пазы поршней.

16. Сведите тормозные колодки двумя монтажными лопатками, чтобы переместить поршни к центру цилиндра. Установите тормозной барабан в порядке, обратном снятию. На стоящем на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы подвести колодки к барабану.

Пошаговая замена задних тормозных колодок Гранта

Работа с тормозами на Гранте требуется, когда машина начинает болтаться при торможении, слышны посторонние шумы в районе задних колес. Чего хуже – если какое-то из колес начинает клинить при остановке. В данной статье — пошаговая замена задних тормозных колодок Гранта.

Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются:

  1. Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
  2. Ключи на 13: рожковый и трещотка с длинной головкой;
  3. Балонный ключ;
  4. Головка Е-8;
  5. Головка на 7;
  6. Отвертки для снятия и установки пружин;
  7. Пассатижи.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

  • Ставим автомобиль на ровной поверхности;
  • Снимаем с ручника, ставим на нейтралку;
  • Подпираем колеса противооткатными упорами (можно кирпичами, брусками и т.п.);
  • Откачиваем тормозную жидкость до уровня MIN – используем шприц или грушу-клизму;
  • Страгиваем болты крепления колеса;
  • Вывешиваем заднее колесо (домкратим машину) и снимаем его.

Подпираем колеса, снимаем ручник и колесо.

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем направляющие штифты и снимаем барабан.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание – начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен.

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.

Сдвигаем тормозные колодки.

Шаг 2 (с опорой на рисунок ниже) – снимаем:

  • пружину верхнюю №5;
  • планку разжимную №6;
  • пружину нижнюю №13;
  • пружины направляющие №7 (есть на обеих колодках).

На данном этапе нам нужны пружины 5, 13, 7 и планка 6.

Шаг 3: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.

Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.

Шаг 4: сборка с новыми колодками производится в обратной последовательности.

Если новые колодки затруднят надевание барабана, их также можно поджать внутрь с помощью монтировок.

Замена задник колодок на Гранте с АБС

Лада Гранта с АБС имеет незначительные конструктивные особенности:

  • оснащена датчиками АБС (они же датчики вращения колеса);
  • задние колодки имеют отверстия для датчиков;
  • под барабаном расположен задающий диск датчика ABS.

Отличия тормозов с ABS от обычных незначительны и не затрудняют замены колодок.

Первым этапом при замене тормозов у Granta с ABS будет демонтаж датчиков (см. рисунок ниже):

Датчик АБС снимается с обратной стороны колеса. Можно попытаться снять колодки без снятия датчика.

Второй шаг: снимаем барабан (как описано выше) и задающий диск под ним. В остальном процедура совпадает с приведенной выше по тексту.

По окончанию работ можно прокачать педаль тормоза и долить при необходимости тормозную жидкость. Если после прокачки жидкость уходит – где-то есть утечка.

Читать еще:  Как установить колонки лада гранта

Проверьте работу ручника: нормальное положение – стояночный тормоз схватывается на 3-4 щелчке рычага.

Общие вопросы

Разберемся, когда же нужно менять колодки и что выбрать из комплектующих.

Когда менять задние колодки

Задние колодки на Гранте меняют при следующих показателях:

  1. колеса шумят – гремят – вибрируют при торможении;
  2. на колодках осталось 1,5 мм (либо меньше);
  3. колодки расслоились, из-за чего колеса периодически заклинивает;
  4. перестал держать ручник;
  5. вы недавно поменяли передние колодки, а к задним еще не притрагивались.

Выбор комплектующих для Гранты

Мы собрали таблицу артикулов на запчасти для замены тормозов. Вот она (можно использовать для поиска и заказа онлайн):

Список аритикулов на все запчасти, которые могут потребоваться для работы.

Вариантов много не бывает.

ABS позволяет сократить тормозной путь и сохранить маневренность при торможении.

Напоминалка

Подытожим ключевые моменты:

  • Гранта с АБС имеет особые колодки, задающий диск ABS и датчики, которые нужно отсоединить перед разборкой тормозного барабана;
  • Когда барабан плохо слазит, можно снять его иначе: вкрутите штифты на 7 в отверстия, рядом с которыми они были вкручены (подробнее в пункте Как снять тормозной барабан);
  • Нельзя нажимать педаль тормоза после снятия барабана;
  • Если не откачать лишнюю тормозную жидкость перед началом работы, ее может выдавить после замены колодок.

Есть что добавить к статье? Пишите все в комментариях!

Замена задних тормозных колодок LADA Granta

Тип работыЦена, руб.
Замена задних тормозных колодок

от 2200

Адреса технических центров

Компания «АвтоГЕРМЕС» является ведущим официальным дилером в Москве и предлагает полный комплекс услуг по сервисному обслуживанию автомобилей lada .

Новости lada

  • Новые автомобили
  • Автомобили с пробегом
  • Автокредит
  • Автострахование
  • Организациям
  • Лизинг
  • Услуги
  • Спецпредложения
  • Политика конфиденциальности
  • Дисконтная система
  • Контакты автосалонов
  • О компании
  • Сервис
  • Техобслуживание
  • Слесарный ремонт
  • Кузовной ремонт
  • Запчасти
  • Спецпредложения
  • Выкуп
  • Обмен
  • Комиссия

Поддержка и продвижение сайта — Avada.ru

Обращаем Ваше внимание на то, что вся представленная на сайте информация, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации.

Предоставляя свои персональные данные и используя настоящий веб-сайт, Вы даете согласие на обработку Ваших персональных данных и принимаете условия их обработки. Политика конфиденциальности

Для повышения удобства работы с сайтом и обеспечения его корректной работы компания АвтоГЕРМЕС использует файлы cookie. Эти файлы содержат данные о предыдущих посещениях Вами сайта. Cookie не идентифицируют Ваши личные данные. Вся информация является сугубо конфиденциальной. При необходимости Вы можете отключить cookie с помощью настроек браузера.

Замена передних и задних тормозных колодок Лада Гранта

Передние и задние тормозные колодки могут эксплуатироваться до толщины накладок не менее 1,5 мм, это их наименьшая величина (величина не менее 1,5 мм одинакова для передних и задних колодок). При меньшем значении накладок на тормозных колодках Лада Гранта, возможен выход резиновых герметизирующих колец установленных на поршне из поля уплотнения расположенном на полости цилиндра в тормозном механизме. Разгерметизация уплотнения повлечет за собой пропуск тормозной жидкости во внешнюю среду и приведет к поломке и неэффективной работе тормозов автомобиля.
Для того чтобы гарантировано поменять колодки старые на новые меняйте их не дожидаясь износа в 1,5 мм. Достаточно для замены 5 — 7 мм. Дело в том, что при длительной эксплуатации в предельном положении поршня, ранее рабочие уплотнительные поверхности могут забиться отложениями, что не позволит возвратить поршень в исходное рабочее положение в тормозном цилиндре, в положение соответствующее толщине новых тормозных колодок.
При замене колодок меняйте их только комплектно с двух сторон. Это позволит вам избежать разности схватывания при торможении и соответственно увода автомобиля в сторону.

Для замены передних колодок Лада Гранта вам потребуются: отвертка с плоским лезвием, зубило, молоток, два ключа и «на 17», монтажка

Операции по замене передних тормозных колодок Лада Гранта

1. Если на автомобиле есть индикация износа тормозных колодок, то отключите минусовой провод от аккумулятора. Если такой опции нет, то аккумулятор отключать не обязательно.
2. Так как автомобиль будет находиться без переднего колеса или колес, установите его устойчиво на вертикальной поверхности. Заблокируйте задние колеса ручным тормозом и упорными башмаками.
3. Проверьте уровень тормозной жидкости. Если тормозная жидкость подступает к горлышку тормозного бачка, откачайте часть жидкости.
4. Отогните отверткой или с помощью зубила, пассатижев загнутый край стопорной шайбы нижнего болта (так как показано на фото)

5. Выверните нижний болт крепления тела скобы. Придерживайте ключом направляющий палец за шестигранник. (как показано на фото)

6. Теперь корпус скобы можно будет повернуть относительно оси верхнего направляющего болта.

Извлеките колодки установленные с двух сторон тормозного диска. Если колодки зажаты поршнями тормозного механизма, вставьте отвертку между колодками и диском и отведите поршни назад. Также извлечению колодок может помешать бортик образовавшийся в следствии выработки диска. В этом случае можно воспользоваться угловой шлифовальной машинкой, удалив бортик по краю диска. Если у вас колодки с индикацией износа, отключите провод подходящий к ним.

После этого колодки можно будет извлечь.
7. После того как вы извлекли старые колодки, очистите все детали тормозных механизмов от грязи и отложений, проверьте на отсутствие повреждений пыльников поршней, отсутствие течи тормозной жидкости.
8. Теперь если вы точили бортик для извлечения колодок, необходимо убрать его по всему периметру тормозного диска. Можно аккуратно сточить бортик на месте, той же болгаркой. При обработке тормозного диска на месте болгаркой, очень легко можно снять толщину больше необходимой, будьте аккуратны. Если вы снимите тормозной диск, то сточить бортик будет проще и удобней, также снятый тормозной диск можно установить на токарный станок (идеальный вариант) и снять минимальный слой, для того чтобы восстановить параллельность поверхностей тормозного диска (минимальный размер между поверхностями не должен быть меньше 17,8мм)

(На фото выше показан бортик образовавшийся при износе, такой бортик не только мешает эффективно тормозить из за того что не обеспечивает точное прилегание поверхностей колодка диск, но и может издавть скрип во время трения о направляющие расположенные на колодках — канавка от износа видна на фото)

. стачивать бортик болгаркой на снятом диске намного удобнее

9. При установке новых колодок, необходимо будет утопить поршень в цилиндр. Для этого опустите корпус с цилиндром на место, возьмите отвертку или монтажу и упираясь в диск аккуратно вдавите поршень внутрь. Можно воспользоваться и большими пассатижами (корпус с цилиндром при этом должен быть поднят).

Контролируйте, чтобы во время этой операции тормозная жидкость не перелилась через горлышко бачка тормозной жидкости, расположенного в моторном отсеке, на главном тормозном цилиндре. Если поршень не перемещается или плохо перемещается, то можно открутить спускной штуцер, так чтобы тормозная жидкость едва сочилась через него. При этом вжимать поршень на место будет гораздо легче. Не забудьте под штуцер подставить емкость, чтобы собирать вытекающую жидкость, а после установки колодок затянуть его обратно. Если и в этом случае поршень не перемещается, необходимо будет заменить тормозной механизм на новый.
10 После установки новых колодок опустите скобу с цилиндром вниз, закрутите нижний болт и застопорите от раскручивания стопорной шайбой. Несколько раз нажмите на педаль тормоза для установки должного зазора. Поставьте на место колесо. Проверьте еще раз уровень тормозной жидкости в бачке.

Операции по замене задних тормозных колодок Лада Гранта

Для замены задних колодок на автомобиле Лада Гранта вам понадобятся: отвертка, пассатижи, молоток, брусок, ключ на 7 или 12 мм (для направляющих шпилек удерживающих тормозной барабан, размер зависит от вида установленного крепежа), 2 монтажки

Установите автомобиль на вертикальную поверхность. Разблокируйте ручной тормоз полностью. Включите передачу в МКП. Подложите под передние колеса стопорные башмаки. Снимите колесо со стороны с которой предполагается замена задних тормозных колодок

1. Снимите тормозной барабан, для этого открутите две шпильки

и сбейте равномерно простукивая барабан с обратной стороны по его ободу.

2. Снимите верхнюю пружину оттянув ее отверкой или пассатижами

и аналогично нижнюю стяжку.

3. Снимите направляющую пружину передней и задней колодки.

Снимите разжимную планку

Задняя колодка также имеет рычаг для разведения колодок с помощью ручного тормоза. Рычаг необходимо будет вывести из зацепления с петлей тормозного троса.

5 Выньте шплинт и шайбу удерживающий палец в задней колодке. Удалите палец и демонтируйте рычаг с задней тормозной колодки.

6 Установка задних тормозных колодок на автомобиле Лада Гранта производится в обратном порядке. При установке задних колодок проконтролируйте чтобы они встали в направляющие прорези на цилиндрах тормозного механизма.
7. Для того чтобы было легче свести поршни, можно открутить спускной штуцер, при этом перемещение поршней в тормозном механизме станет значительно легче. Сводить колодки можно при помощи двух монтажных лопаток, так как показано на фото.

После установки тормозного барабана закрутите штуцер, установите колесо на место.

Во время замены передних и задних колодок на автомобиле Лада Гранта категорически запрещается нажимать на педаль тормоза, когда поршни тормозных механизмов не упираются в установленные колодки, а для задних колес, когда не установлен тормозной барабан. В противном случае поршни будут выдавлены из механизмов, будет нарушена герметичность системы, исправность механизмов, произойдет завоздушивание гидравлических трубопроводов.

Замена задних тормозных колодок Лада «Гранта»

Такие расходники, как задние тормозные колодки Лада «Гранта», крайне важны для безопасности эксплуатации автомобиля. Выход из строя элементов тормозной системы может привести к самым печальным последствиям. Поэтому колодки не только требуют периодической своевременной замены, но и постоянного контроля состояния. Эти операции можно доверить профессионалам или, если есть инструмент и определенные навыки ремонта, выполнить самостоятельно.

  1. Срок службы задних колодок Лады «Гранта»
  2. Что необходимо для замены задних колодок Лада «Гранта»
  3. Как поменять задние колодки на Лада «Гранта»

Срок службы задних колодок Лады «Гранта»

Специфика тормозной системы в том, что основная нагрузка при торможении приходится на передние тормоза, поэтому накладки на задних тормозных колодках служат достаточно долго. Точный пробег, который могут выдержать задние колодки, не могут назвать даже конструкторы модели. Скорость износа зависит от нескольких факторов:

  • стиля вождения (при агрессивной езде с постоянными разгонами и торможениями колодки изнашиваются интенсивнее);
  • качества материала накладок на задних колодках;
  • состояния тормозных барабанов;
  • наличия посторонних факторов (например, химикаты, которыми посыпают дороги в зимний период, разрушают материал фрикционных накладок).

При благоприятных условиях задние колодки Лады «Гранта» могут пройти до 60 тысяч километров. Но менять их следует в зависимости от состояния накладки, а не пробега автомобиля. Если толщина накладки 1,5 мм или меньше, если она начала отслаиваться от металла или имеет сколы и трещины, необходима замена задних колодок Лада «Гранта».
Если накладки колодок тоньше, то поршни могут слишком далеко выйти из тормозных цилиндров, что приведет к утечке тормозной жидкости и потере работоспособности тормозной системы.

Что необходимо для замены задних колодок Лада «Гранта»

Чтобы поменять задние колодки на Лада «Гранта», понадобятся:

  • домкрат;
  • баллонный ключ;
  • ключ на 7;
  • ключ на 12;
  • резиновая груша;
  • емкость для тормозной жидкости;
  • WD-40;
  • шлицевая отвертка;
  • болты М8 длиной 60-70 мм;
  • тормозная жидкость;
  • молоток с резиновым бойком;
  • монтажки – 2 штуки.

Как поменять задние колодки на Лада «Гранта»

На Лада «Гранта» может быть установлена антиблокировочная система. Замена задних колодок «Гранта» с АБС и без практически не отличается. Разница лишь в наличии датчика, который необходимо отключать, меняя колодки с АБС.

Внимание: задние колодки следует менять только в комплекте. Недопустимо менять колодки только с одной стороны;

Перед заменой задних колодок Лада «Гранта» следует проверить уровень тормозной жидкости. Если он близок к максимальному, необходимо резиновой грушей отобрать немного жидкости в подготовленную емкость.

Колодки меняются поэтапно: сначала с одной, потом с другой стороны.

Замена задних колодок «Гранта» выполняется следующим образом:

  • полностью опустить рычаг «ручника»;
  • ослабить натяжение регулировочного болта «ручника»;
  • выкрутить направляющие штифты, удерживающие тормозной барабан;
  • очистить от загрязнений посадочное место тормозного барабана, расположенное на ступице колеса;
  • обработать посадочное место WD-40;
  • обстучать барабан молотком с резиновым бойком, чтоб облегчить последующий демонтаж;
  • ввернуть болты в резьбовые отверстия на барабане и спрессовать барабан, равномерно закручивая болты;

Внимание: если нажать на педаль тормоза при снятом тормозном барабане, поршни могут выпасть из рабочего тормозного цилиндра, поэтому делать это недопустимо!

  • произвести визуальный осмотр тормозного барабана (не должно быть трещин, сколов, глубоких рисок);
  • при помощи пары монтажных лопаток свести задние колодки «Гранта»;
  • при помощи пасатижей или шлицевой отвертки вывести конец верхней пружины, стягивающей колодки;
  • отсоединить верхнюю пружину;
  • опустить переднюю колодку и снять вместе с нижней пружиной, стягивающей колодки;
  • снять верхнюю стяжную пружину;
  • демонтировать распорную планку;
  • вывести крюк распорного рычага тормозного механизма из зацепления с тросом стояночного тормоза;
  • снять вторую (заднюю) колодку;
  • расшплинтовать осевой палец распорного рычага при помощи пассатижей;
  • снять с колодки шайбу;
  • отсоединить распорный рычаг и осевой палец;
  • очистить от коррозии и грязи детали механизма;
  • убедиться в отсутствии утечки тормозной жидкости из рабочего цилиндра (если цилиндр течет, его необходимо заменить);
  • закрепить на новой колодке осевой палец, распорный рычаг и пружину;
  • установить колодку;
  • пассатижами установить шплинт на осевой палец;
  • зацепить наконечник троса ручного тормоза за распорный рычаг;
  • установить распорную планку;
  • поставить на место вторую колодку, предварительно надев на колодки нижнюю пружину;
  • пассатижами или шлицевой отверткой натянуть и установить верхнюю стяжную пружину;
  • установить тормозной барабан;
  • затянуть два направляющих штифта;
  • несколько раз нажать на педаль тормоза, чтобы колодки стали в рабочее положение;
  • установить колеса, затянуть болты крепления;
  • снять машину с домкрата;
  • заменить колодки на втором колесе.

Теперь вы знаете как заменить задние колодки Лада «Гранта» и можете сделать это саомстоятельно.

Ссылка на основную публикацию
Adblock
detector
