Замена передних тормозных колодок Киа Спектра

Замена передних тормозных колодок Киа Спектра

Одним из важных мероприятий по обслуживанию автомобиля Киа Спектра является замена тормозных колодок. От их состояния напрямую зависит эффективность торможения, а значит и безопасность управления авто для вас и других участников дорожного движения. Кроме того, при сильном износе, колодки могут повредить тормозные диски, что может привести к необходимости дорогостоящего ремонта. Данная процедура в среднем может требоваться через каждые 40-60 тысяч километров пробега, хотя эти цифры сильно зависят от манеры езды, навыков и привычек водителя, а так же качества самих деталей.

Рекомендуется проверять состояние тормозных колодок не реже чем раз в 10 тысяч километров пробега.

Процедура замены колодок переднего дискового тормоза на автомобиле Киа Спектра не является дорогостоящей и сложной, и легко и быстро выполняется в любом автосервисе. Надо сказать, что качество выполнения даже таких несложных работ в современных автомастерских, за редким исключением, оставляет желать много лучшего. Дело в том, что некачественная установка тормозных колодок, загрязнения и отсутствие необходимой смазки в деталях тормозов автомобиля, может повлечь за собой преждевременный выход их строя, снижение эффективности торможения или появление посторонних шумов при движении. Поэтому, или просто в целях экономии, вы можете выполнить замену своими руками. Конечно лучше всего для замены использовать оригинальные запасные части, и мы для своего примера выбрали именно оригинальные тормозные колодки Киа Спектра.

Оригинальные тормозные колодки Kia Spectra

Для работы вам понадобятся минимальные навыки ремонта автомобиля и следующий инструмент:

  1. Балонный ключ
  2. Домкрат
  3. Набор ключей или головок
  4. Большая отвёртка или монтировка
  5. Плоская отвёртка
  6. Смазка для тормозных механизмов

Начинаем работу

Ставим автомобиль на ровную поверхность на ручник. При необходимости под задние колёса кладём противооткатные упоры. С помощью балонного ключа отпускаем гайки крепления колеса на одном из передних колёс. После этого поднимаем автомобиль на домкрате до тех пор пока колесо не будет свободно висеть над поверхностью. Откручиваем гайки до конца и снимаем колесо. Гайки кладём в надёжное место чтобы не потерять, а колесо можем положить под порог автомобиля в качестве дополнительной страховки.

Теперь необходимо разобрать передний тормозной суппорт автомобиля чтобы получить доступ к колодкам. Для этого нужно отвернуть две направляющие суппорта Киа (на фото показаны красными стрелками). Здесь вам понадобится хорошая головка и вороток. Не рекомендуем использовать старые накидные и тем более рожковые ключи, направляющие суппорта могут быть затянуты сильно и закиснуть в самом суппорте. В такой ситуации работа плохими ключами может привести к слизыванию граней болта, что в свою очередь приведёт к необходимости слесарных работ по выпиливанию, высверливанию, выбиванию направляющей. Так что пользуйтесь сразу нормальными головками.

Тормозной суппорт Киа Спектра

Откручивая болты будьте осторожны, не повредите резиновые пыльники направляющих, они должны оставаться целыми чтобы защищать внутреннюю поверхность от попадания грязи и влаги.

Можно выкрутить только один болт верхний или нижний, этого будет достаточно чтобы заменить тормозные колодки Киа Спектра, но мы рекомендуем вам выкручивать оба полностью, чтобы была возможность смазать их перед установкой. Для того чтобы ускорить процесс используйте ключ-трещотку.

Убираем верхнюю часть суппорта в сторону, открываем доступ к колодкам. Вынуть их из посадочных мест можно при помощи плоской отвёртки. Теперь мы точно можем оценить уровень износа колодок. На внутренней рабочей поверхности есть проточка, которая разделяет её на две части, если глубина этой проточки менее одного миллиметра, то требуется замена колодок. Берём новую оригинальную колодку Спектра, отклеиваем защитные этикетки и устанавливаем в посадочное место. Обратите внимание на то, что колодки в одном суппорте разные внешняя и внутренняя, не перепутайте их. Устанавливая их, отогните с помощью плоской отвёртки пружинные пластины, которые устраняют дребезжание тормозных колодок и тогда они свободно встанут на свои места.

Оригинальная передняя тормозная колодка Спектры

После установки деталей проследите что бы они рабочей поверхностью плотно прилегали к тормозному диску и не двигались на своих местах. При необходимости подожмите плоской отвёрткой пружинные пластинки так чтобы они не позволяли колодкам перемещаться или дребезжать во время движения.

Собираем тормозной суппорт

Теперь чтобы собрать суппорт нужно утопить тормозной цилиндр. Старые тормозные колодки были гораздо тоньше новых из-за того что рабочая поверхность сильно сработалась. Для того чтобы они поместились нудно утопить поршень цилиндра до конца. Здесь вам может понадобиться помощник, который будет держать суппорт неподвижно пока вы будете давить на поршень. Можно использовать специальное приспособление для сгона тормозного поршня. Но есть способ проще. Нужно взять часть суппорта с цилиндром, завести за колодку, зацепить и тянуть на себя до тех пор пока поршень не утопится и колодки не поместятся в суппорт. При выполнении этой процедуры не повредите тормозной шланг который присоединяется к переднему тормозному цилиндру Киа.

Читать еще:  Сколько масла в двигателе киа рио

Передний тормозной цилиндр Киа Спектра

После того как колодки поставлены на место, необходимо завернуть направляющие суппорта на место. Направляющие на Киа Спектра разные — верхняя и нижняя, не перепутайте их при установке. Обратите внимание на резиновые пыльники. Не повредите их при сборке, они должны находиться в естественном положении и быть целыми. Если на них имеются повреждения, их тоже следует заменить.

Направляющая тормозного суппорта Киа Спектра

Перед этим их нужно смазать специальной высокотемпературной смазкой для тормозных механизмов. Смазанные направляющие увеличат срок службы и надёжность тормозной системы и, кроме того, без труда выкрутятся при следующем ремонте или обслуживании. Для смазывания деталей тормозной системы мы рекомендуем использовать медную или графитовую смазку. Они имеют необходимые антикоррозийные свойства, не высыхают и обладают устойчивостью к высоким температурам. Мы выбрали медную смазку в баллончике, так как эта форма удобна для нанесения и хранения.

Смазка медная высокотемпературная отлично подходит для тормозных механизмов

Устанавливаем болты на место и надёжно затягиваем. Вот и всё, на этом замена передних тормозных колодок Киа Спектра закончена, остаётся только проверить уровень тормозной жидкости, который, из-за того что колодки установлены новые, мог значительно увеличиться. Тормозной бачок Киа находится под капотом у лобового стекла. При необходимости отлейте из-него избыток жидкости, чтобы её уровень находился между отметками min и max.

Первое время при езде с новыми колодками вы можете ощущать уменьшение эффективности торможения. Дайте рабочим поверхностям деталей немного приработаться и не тормозите резко, чтобы на дисках не появились задиры. Через некоторое время эффективность тормозов вернётся на прежний уровень.

Киа спектра замена тормозных колодок













Замена тормозных колодок тормозных механизмов передних колес
Проверяйте состояние тормозных колодок при каждом техническом обслуживании.
Тормозные колодки нужно подменять при износе накладок (минимально разрешенная толщина фрикционных накладок – 2,0 мм), непрочном скреплении накладок с основанием, замасливании рабочих поверхностей, присутствии глубоких борозд или сколов.
Предупреждения
Замещайте тормозные колодки передних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону).
Перед заменой тормозных колодок проконтролируйте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень недaлек к верхней метке, нужно откачать часть жидкости: после замещения изношенных колодок новыми уровень поднимется.

Вам понадобятся: ключ «на 14», ключ для гаек колес, раздвижные пассатижи или многофункциональный съемник.1. Демонтируйте левое переднее колесо.

2. Извлеките из кронштейна резиновый уплотнитель одновременно со трубопроводом и отстраните трубопровод в сторону. 3. Открутите нижний ориентирующий палец суппорта.

4. . приподнимите суппорт вверх. 5. Демонтируйте защитный пыльник направляющего пальца, очистите от грязи и проконтролируйте его состояние. Надорванный или потерявший эластичность пыльник подмените.

6. Демонтируйте тормозные колодки с направляющих.
Киа Спектра замена передних тормозных колодок
Замечание

Так выглядят тормозные колодки переднего тормозного устройства: 1 – внутренняя тормозная колодка; 2 – наружная тормозная колодка; 3 – индикатор изнашивания.
7. . демонтируйте с направляющих колодок две удерживающие пластины. 8. Утопите поршень рабочего цилиндра с участием раздвижных пассатижей.

9. . ил. многофункционального съемника.
10. промажьте ориентирующий палец тугоплавкой смазкой.

11. Поставьте удерживающие пластины, тормозные колодки в ориентирующие и остальные части в обратном порядке, нанеся при этом особую тугоплавкую смазку на ось и анаэробный стопор резьбы на резьбовую часть направляющего пальца.
12. Точно также подмените тормозные колодки тормозного устройства правого колеса.
13. Проконтролируйте и при надобности восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

Полезный Рекомендация
Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, несмотря на то что колодки размещены фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, почти не тормозя. Выберите тихую улочку или улица без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали граничить всей поверхностью. Вместе оцените и производительность тормозов. Старайтесь не удерживать сильно хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний пласт их накладок подгорает и тормоза еще пpодолжительно не будут максимально эффективны.
Киа Спектра замена передних тормозных колодок
Следующая страница»»»»»»

    1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.
    22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.
    41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.
    61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.
    80.81.82.83.84.85.86.87.88.89.90.91.92.93.94.95.96.
Читать еще:  Замена сцепления киа сид

Руководства по ремонту Киа Спектра: замена тормозных колодок тормозных механизмов передних колес

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Передние колодки HANKOOK FRIXA для Kia Spectra имеют маркировку FPK04N.

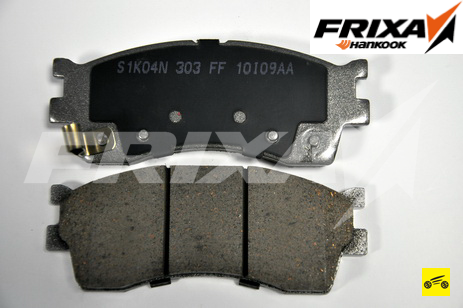

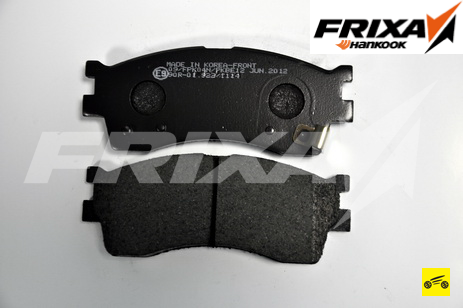

Передние колодки HANKOOK FRIXA тюнинговой серии S1 для Kia Spectra имеют маркировку S1K04N.

Проверяйте состояние тормозных колодок при каждом техническом обслуживании.

Тормозные колодки необходимо заменять при износе накладок (минимально допустимая толщина фрикционных накладок — 2,0 мм), не­прочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.

ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки передних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону).

Перед заменой тормозных колодок проверь­те уровень тормозной жидкости в бачке глав­ного тормозного цилиндра. Если уровень близок к верхней метке, необходимо отка­чать часть жидкости: после замены изношен­ных колодок новыми уровень поднимется.

Вам потребуются: ключ «на 14», ключ для гаек колес, раздвижные пассатижи или универсальный съемник.

1. Снимите левое переднее колесо.

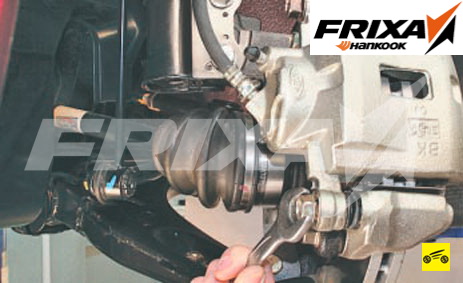

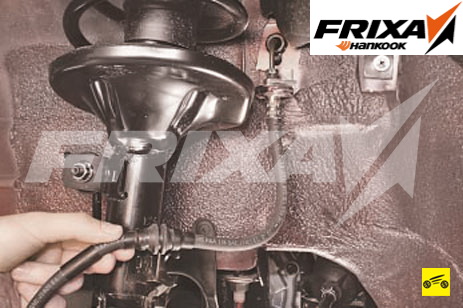

2. Выньте из кронштейна резиновый уплот­нитель вместе со шлангом и отведите шланг в сторону.

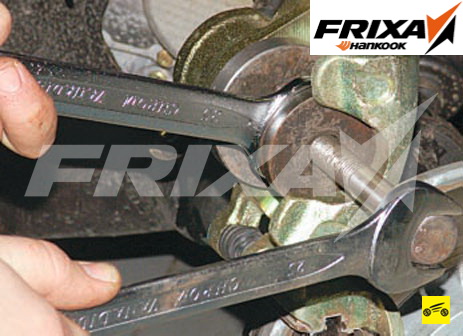

3. Выверните нижний направляющий палец суппорта.

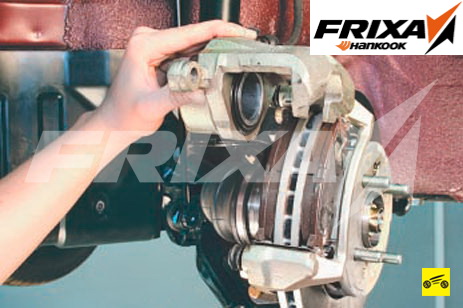

4. . и поднимите суппорт вверх.

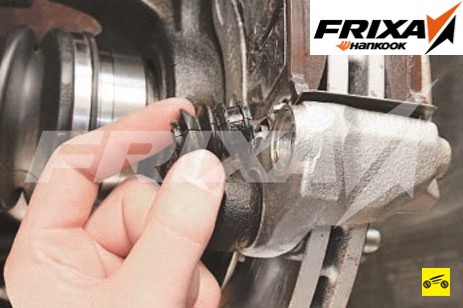

5. Снимите защитный чехол направляюще­го пальца, очистите от грязи и проверьте его состояние. Надорванный или потерявший эластичность чехол замените.

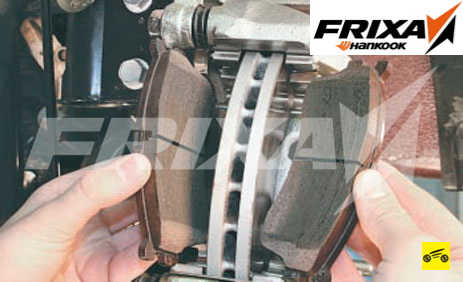

6. Снимите тормозные колодки с направля­ющих.

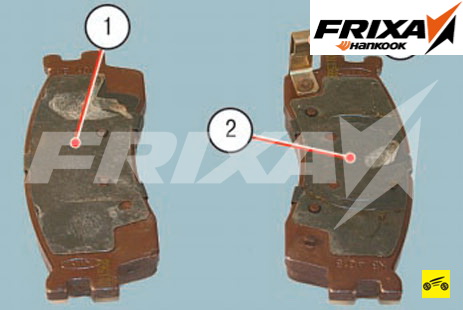

Так выглядят тормозные колодки переднего тормозного механизма: 1 внутренняя тор­мозная колодка; 2 наружная тормозная ко­лодка; 3 индикатор износа.

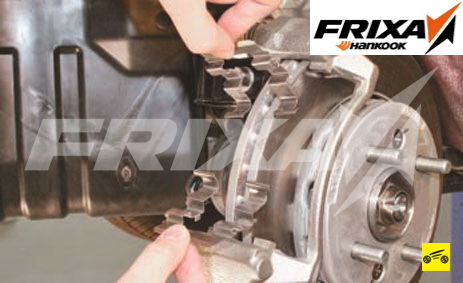

7. . и снимите с направляющих колодок две удерживающие пластины.

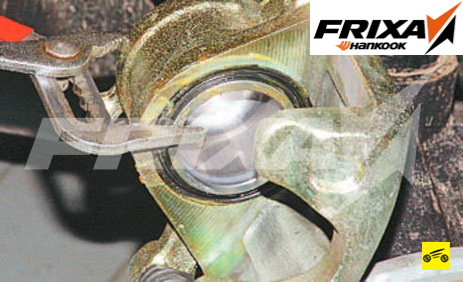

8. Утопите поршень рабочего цилиндра с помощью раздвижных пассатижей.

9. . или универсального съемника.

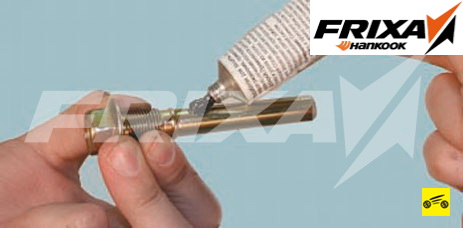

10. Смажьте направляющий палец туго­плавкой смазкой.

11. Установите удерживающие пластины тормозные колодки в направляющие и ос­тальные детали в обратном порядке, нанеся при этом специальную тугоплавкую смазку на ось и анаэробный фиксатор резьбы на резь­бовую часть направляющего пальца

12. Аналогично замените тормозные ко­лодки тормозного механизма правого колеса

13. Проверьте и при необходимости вос­становите уровень тормозной жидкости в бачке главного тормозного цилиндра.

ПОЛЕЗНЫЙ СОВЕТ

Заменив изношенные тормозные колодки но­выми, не спешите сразу выезжать на оживлен­ные магистрали. Не исключено, что при пер­вом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, несмотря на то что колодки уста­новлены фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без авто­мобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффек­тивность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном на­греве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективны.

Замена задних тормозных колодок и тормозного барабана Kia Spectra

Сменить задние тормозные колодки и барабаны довольно несложная процедура, рассмотрим ее на примере машины Kia Spectra, дисковые барабаны на данной модели авто менять достаточно легче, чем барабанные колодки, но самостоятельно вполне возможно.

Первым делом необходимо изъять тормозной барабан для начала, в ходе работы мы отследим состояние барабана, если требуется его также стоит поменять. Особое внимание все- таки стоит обратить на колодки, при их замене мы столкнемся с рядом особенностей.

Сначала стоит разжать задние колодки, однако на данной модели авто существует просвет между барабаном и колодками, данный просвет регулируется автоматически, поэтому легко отделить барабан невозможно. Остальные нюансы мы продемонстрировали на представленном ниже видео.

Номера в каталоге и стоимость тормозных колодок и барабанов Kia Spectra.

Конечно, можно приобрести оригинальные тормозные колодки, имеет номер по каталогу 0K2N1 26 38Z, по стоимости ориентировочно выйдет 1350 рублей. Однако приобрести можно также и аналоги, такие как:

  • Sangsin SA 053, по стоимости в районе 650 руб.;
  • Kashiyama K11172, по стоимости выйдет 625 руб.;
  • Hsb HS1006 от 545 руб.;
  • Amd AMD.BF232 от 1000 руб.;
  • Fenox BP53006 по цене ориентировочно 542 руб.
Читать еще:  Как подтянуть ручник на киа сид

Оригинал же под номером 0K201 26 251B тормозного барабана по стоимости выйдет в районе 2000 руб. Однако прибегнуть можно так же и к аналогам. Аналог Sangsin SD2017 составит 1080 руб., Patron PDR1714 выйдет по стоимости 865 руб., Fenox TO216052 выйдет 1105 руб.

Цены ориентированы на период лето 2017 года для г.Москвы и Московской обл.

Руководства по ремонту Киа Спектра: замена тормозных колодок тормозного механизма заднего колеса

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки барабанного типа HANKOOK FRIXA для Kia Spectra имеют маркировку FLK03.

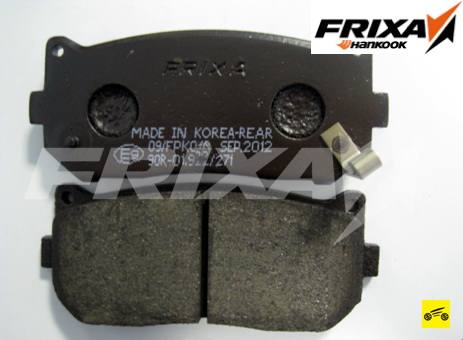

Задние колодки дискового типа HANKOOK FRIXA для Kia Spectra имеют маркировку FPK04R. Купить

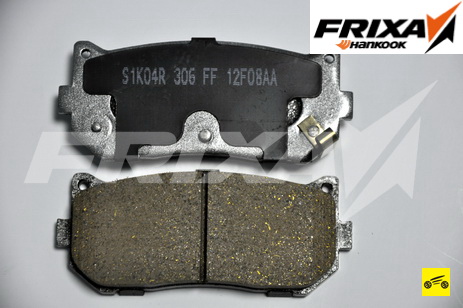

Задние колодки дискового типа HANKOOK FRIXA тюнинговой серии S1 для Kia Spectra имеют маркировку S1K04R.

Минимально допустимая толщина фрикци­онных накладок тормозных колодок составля­ет 1,0 мм.

Заменяйте колодки в следующих случаях:

— толщина фрикционных накладок меньше допустимой.

— поверхность накладок замаслена

— фрикционная накладка непрочно соеди­нена с основанием.

— на накладках глубокие борозды и сколы.

ПРЕДУПРЕЖДЕНИЯ

Не применяйте бензин, дизельное топливо или какиелибо другие минеральные раство­рители для очистки тормозов. Колодки заменяйте одновременно в тормоз­ных механизмах обоих задних колес. Недопустима замена передней и задней ко­лодок между собой, а также между левым и правым колесом это может привести к неравномерному торможению.

Вам потребуются: ключ для гаек колес, пассатижи или отвертка с плоским лез­вием, отвертка с крестообразным лезви­ем, раздвижные пассатижи.

1. Включите I передачу и установите упор­ные бруски под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомо­биль расторможен).

3. Снимите колесо.

4. Если уровень тормозной жидкости в бач­ке главного тормозного цилиндра находится на верхней метке или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Замена тормозного барабана)» .

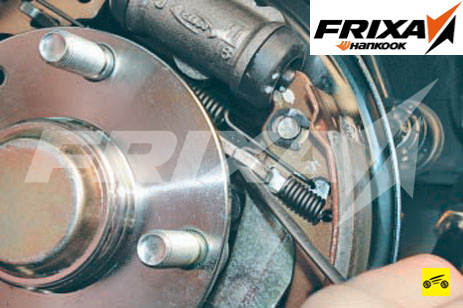

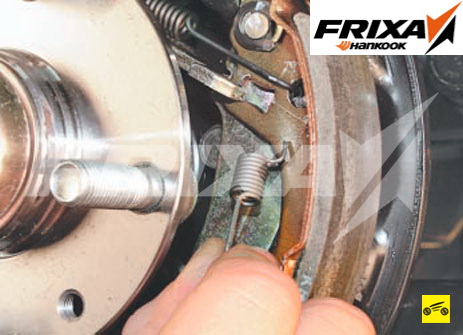

6. Снимите пружину с разжимной планки механизма автоматической регулировки зазора.

7. . и извлеките пружину из тормозной колодки.

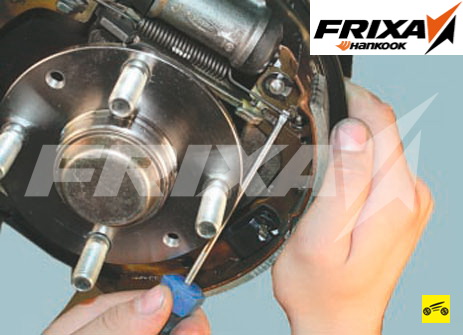

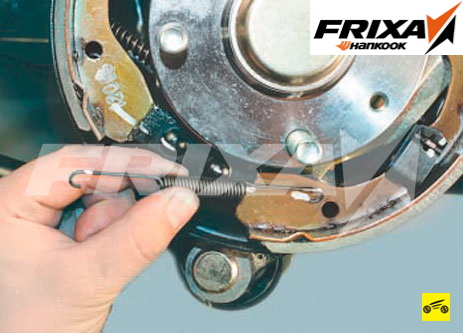

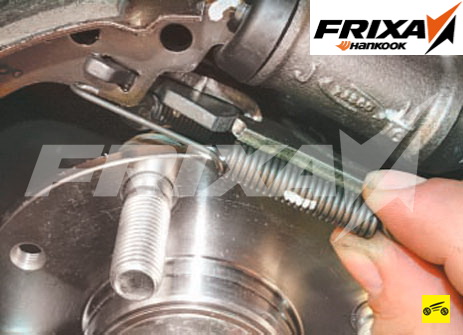

8. Отверткой или бородком подцепите верхнюю стяжную пружину.

9. . и снимите ее.

ПРЕДУПРЕЖДЕНИЕ

При пользовании пассатижами или отверт­кой будьте осторожны. Рекомендуем рабо­тать с помощью специальных клещей для снятия стяжных пружин.

10. Аналогичным образом снимите нижнюю стяжную пружину.

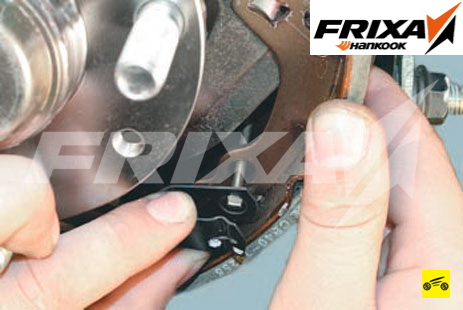

11. Удерживая хвостовик опорной стойки нажмите на пластину поверните ее на 1/4 оборота.

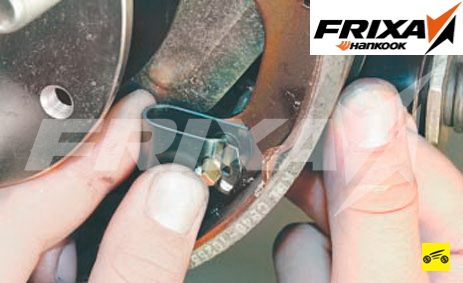

12. . снимите пружинную пластину.

13. . и опорную стойку задней колодки.

14. Аналогичным образом снимите пружин­ную пластину передней тормозной колодки.

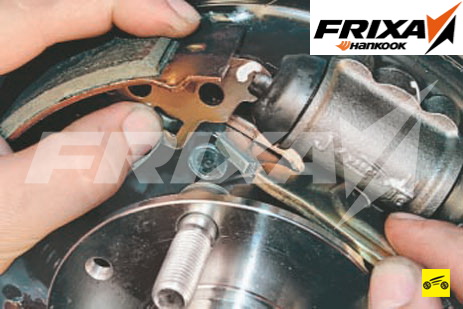

15. Снимите заднюю тормозную колодку.

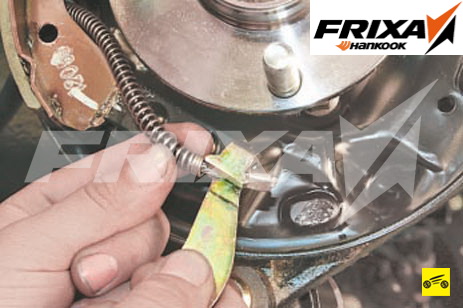

16. . и отсоедините разжимной рычаг от троса стояночного тормоза.

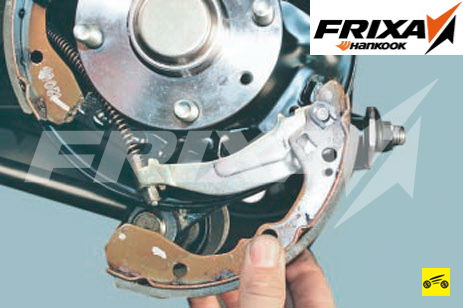

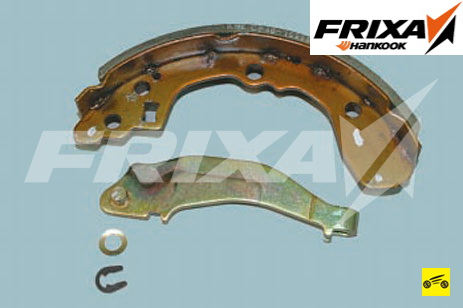

17. Снимите разжимную планку механизма автоматической регулировки зазора и перед­нюю тормозную колодку.

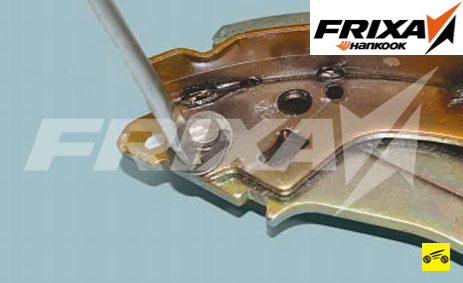

18. Снимите стопорную и опорную шайбы с пальца разжимного рычага.

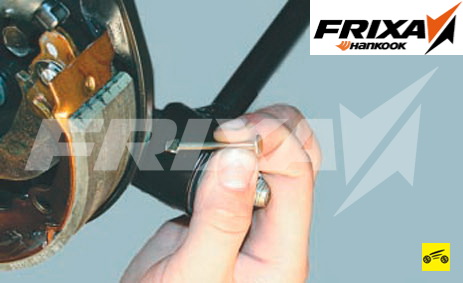

19. . и извлеките палец разжимного рычага из колодки.

20. На места трения передней и задней тор­мозных колодок о тормозной щит нанесите ту­гоплавкую смазку для тормозных механизмов.

ПРЕДУПРЕЖДЕНИЕ

Детали распорной планки и регулятора лево­го тормозного механизма невзаимозаменяе­мы с соответствующими деталями правого тормозного механизма не перепутайте их!

21. Раздвижными пассатижами сожмите поршни тормозного цилиндра и установите тормозные колодки в обратном порядке, устанавливая при этом механизм автоматической регулировки распорной планки в то положе­ние, в котором он находился перед снятием.

ПРЕДУПРЕЖДЕНИЕ

Учтите, что при утапливании поршней в ци­линдры повышается уровень тормозной жид­кости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

22. Установите тормозной барабан.

23. Отрегулируйте зазор между тормозны­ми колодками и барабаном, нажав 10-15 раз на педаль тормоза. При каждом нажатии дол­жен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

24. Установите на место колесо. Проверьте легкость его вращения.

25. Аналогично замените тормозные колодки тормозного механизма другого колеса.

26. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза») .
