Руководства по ремонту Hyundai Accent: замена тормозных колодок тормозного механизма заднего колеса

Руководства по ремонту Hyundai Accent: замена тормозных колодок тормозного механизма заднего колеса

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки HANKOOK FRIXA для Huyndai Accent имеют маркировку FLH012.

Детали заднего тормозного механизма можно снять при разборке тормозного механизма и заменить новыми. Исключение составляет рабочий цилиндр. Как показывает практика, переборка его в гаражных условиях в большинстве случаев не приводит к желаемому результату. Поэтому в случае неисправности рекомендуем заменять рабочий цилиндр в сборе.

Минимально допустимая толщина фрикционных накладок тормозных колодок задних тормозных механизмов составляет 1,5 мм. Заменяйте колодки в следующих случаях:

– толщина фрикционных накладок меньше допустимой;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– на накладках глубокие борозды и сколы.

ПРЕДУПРЕЖДЕНИЯ

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Колодки заменяйте одновременно в тормозных механизмах обоих задних колес. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом — это может привести к неравномерному торможению.

Вам потребуются: ключ для гаек колес, пассатижи или отвертка с плоским лезвием, отвертка с крестообразным лезвием, раздвижные пассатижи.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на верхней метке или приближается к ней, откачайте из бачка часть жидкости.

5. Снимите тормозной барабан (см. «Замена тормозного барабана») .

6. Снимите ступицу заднего колеса (см. «Замена задней ступицы») .

7. Снимите пружину с рычага механизма автоматической регулировки зазора и отсоедините пружину от тормозной колодки.

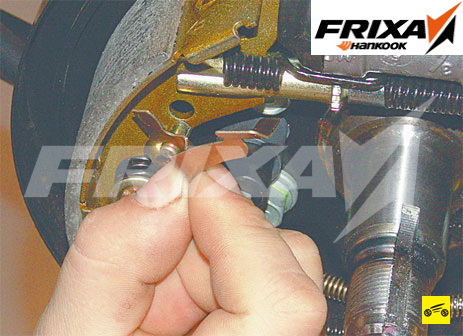

8. Снимите с тормозной колодки рычаг автоматической регулировки зазора.

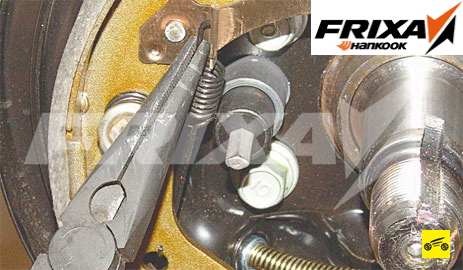

9. Снимите верхнюю стяжную пружину пассатижами или отверткой.

ПРЕДУПРЕЖДЕНИЕ

При пользовании пассатижами или отверткой будьте осторожны. Рекомендуем работать с помощью специальных клещей для снятия стяжных пружин.

10. Аналогично снимите нижнюю стяжную пружину.

11. Снимите распорную планку в сборе с регулятором зазора.

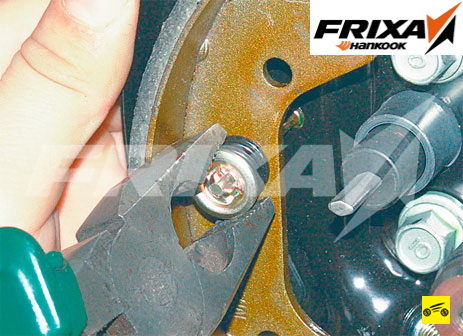

12. Удерживая пассатижами хвостовик опорной стойки, нажмите на шайбу, поверните ее на 1/4 оборота…

13. …и снимите шайбу, а также опорную стойку задней колодки.

14. Снимите переднюю тормозную колодку, аналогичным образом сняв опорную стойку передней тормозной колодки.

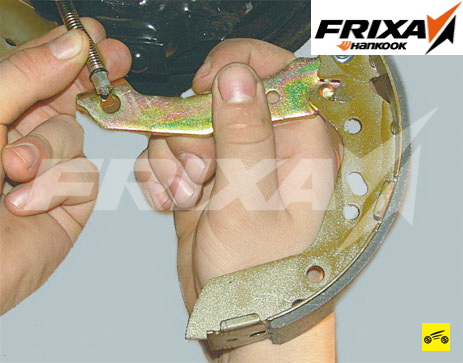

15. Снимите заднюю колодку, отсоединив разжимной рычаг от троса стояночного тормоза.

16. Смажьте резьбу стержня распорной планки специальной высокотемпературной смазкой для тормозных механизмов и навинтите на него до конца гайку, но не затягивайте ее.

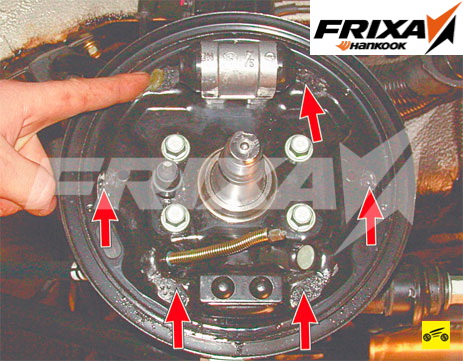

17. На места трения передней и задней тормозных колодок о тормозной щит нанесите тонкий слой тугоплавкой смазки для тормозных механизмов.

ПРЕДУПРЕЖДЕНИЕ

Детали распорной планки и регулятора левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма — не перепутайте их!

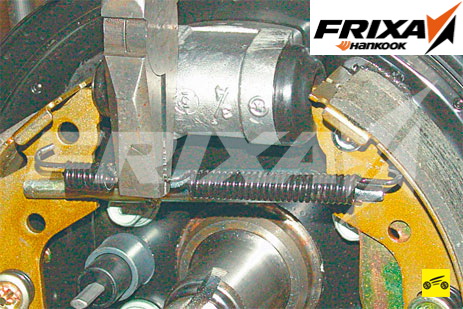

18. Раздвижными пассатижами сожмите поршни тормозного цилиндра и установите тормозные колодки в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Учтите, что при утапливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

19. Установите тормозной барабан.

20. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза.

21. Установите на место колесо. Проверьте легкость его вращения.

22. Аналогично замените тормозные колодки тормозного механизма другого колеса.

23. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза») .

18.4 Замена задних тормозных колодок

Заменять задние тормозные колодки удобнее на смотровой канаве или подъемнике, но можно и на ровной площадке.

Снимаем заднее колесо и в салоне ослабляем трос привода стояночной тормозной системы (см. «Регулировка и снятие узлов стояночной тормозной системы» ).

Если тормозной барабан имеет буртик, возникший в результате износа его рабочей части, колодки необходимо свести. Для этого вворачиваем в диаметрально расположенные отверстия фланца полуоси два болта крепления колеса. Проворачиваем барабан до совпадения его отверстия с отверстием в передней тормозной колодке и вставляем в них стержень подходящего диаметра.

Нельзя проворачивать барабан за направляющие шпильки для установки колеса во избежание их поломки.

Вставив монтажную лопатку между болтами.

. с усилием проворачиваем барабан назад, сдвигая верхний конец передней колодки внутрь колесного цилиндра.

Совмещаем отверстие в барабане с гайкой крепления разжимного рычага стояночного тормоза к задней колодке.

Надев на гайку головку «на 13» с удлинителем или подходящую трубку, проворачиваем барабан монтажной лопаткой за болты вперед и сдвигаем внутрь колесного цилиндра верхний конец задней колодки.

Тормозной барабан крепится к фланцу полуоси шпильками, служащими одновременно и направляющими для установки колеса. Шпильки перед отворачиванием желательно обстучать молотком.

Читать еще:  Хендай туксон расход топлива

Накидным ключом «на 12» отворачиваем две шпильки крепления тормозного барабана. Лучше использовать шестигранный накидной ключ или высокую головку.

Снятые шпильки вворачиваем в два резьбовых отверстия барабана. При заворачивании шпильки будут упираться во фланец полуоси и сдвигать барабан.

Снимаем тормозной барабан.

Поддев отверткой, отсоединяем от колодки конец верхней стяжной пружины.

Также поддев отверткой, отсоединяем от холодки конец пружины распорной планки.

. и снимаем пружину.

Выводим переднюю тормозную колодку из-под прижимной пружины.

. и отсоединяем нижнюю стяжную пружину колодок.

Снимаем распорную планку.

Снимаем заднюю колодку.

. и отсоединяем от разжимного рычага наконечник троса стояночного тормоза.

Если прижимные пружины колодок нуждаются в замене (потеряли упругость).

. поддев отверткой, выводим их из отверстий тормозного щита.

Отсоединяем от задней колодки разжимной рычаг приаода стояночного тормоза. Для этого.

. накидным ключом «на 13» отворачиваем гайку крепления разжимного рычага, удерживая специальный болт от проворачивания ключом «на 17».

Снимаем пружинную шайбу, втулку, разжимной рычаг, шайбу и вынимаем болт из отверстия в колодке.

Детали крепления разжимного рычага, расположенные в последовательности их сборки.

Перед установкой новых колодок утапливаем поршни на одинаковую глубину внутрь колесного цилиндра.

. аккуратно нанося удары молотком по поршням через выколотку из мягкого металла.

Собираем заднюю колодку с разжимным рычагом привода стояночного тормоза. Фиксируем наконечник троса стояночного тормоза в разжимном рычаге и вводим колодку под прижимную пружину. Устанавливаем распорную планку, соединяем нижние концы колодок нижней стяжной пружиной и вводим переднюю колодку под прижимную пружину. Зацепляем короткий конец верхней стяжной пружины за овальное отверстие в верхней части задней колодки.

Тонкой прочной отверткой подцепляем пружину за длинный конец и вводим его в верхнее треугольное отверстие передней колодки.

Пружину распорной планки устанавливаем, зацепив ее короткий конец за отверстие в распорной планке, а длинный вводим тонкой отверткой в нижнее треугольное отверстие передней колодки.

После установки новых тормозных колодок необходимо отрегулировать стояночную тормозную систему (см. «Регулировка и снятие узлов стояночной тормозной системы» ).

Замена колодок на Хендай Акцент своими руками

В этом небольшом материале вы узнаете, как самостоятельно провести замену тормозных колодок на Хендай Акцент (передних и задних). Все работы можно выполнить самостоятельно, ничего сложного в них нет. Для ремонта вам потребуется наличие комплекта инструментов, домкрата, а также начальных навыков. Но чтобы выполнить ремонт, вам нужно знать хотя бы в общем конструкцию всей системы.

  • Демонтаж передних тормозных механизмов
  • Диагностика состояния элементов конструкции
  • Процедура установки колодок
  • Задние тормозные механизмы: снятие
  • Проведение диагностики задних тормозных механизмов
  • Установка задних колодок

Демонтаж передних тормозных механизмов

Конструкция суппорта переднего колеса приведена на рисунке. Также указаны рекомендуемые моменты затяжки всех резьбовых соединений. Порядок проведения работ при снятии тормозных механизмов на Хендай Акцент:

  1. Выворачиваете снизу болт и приподнимаете вверх весь суппорт. Закрепляете его проволокой, чтобы не повредить шлангу.
  2. Извлекаете колодки.

Прежде чем выполнить эти манипуляции, необходимо ослабить затяжку колесных болтов, поднять автомобиль при помощи домкрата. После этого можно полностью снимать колесо. Обязательно под задними колесами нужно устанавливать упоры, чтобы машина не смогла укатиться. И никогда не нажимайте на педаль тормоза при снятом суппорте – это приведет к тому, что поршни выдавятся и придется менять весь механизм.

Диагностика состояния элементов конструкции

Теперь можно осуществить проверку тормозных колодок на предмет наличия загрязнений или износа. У накладок должна быть толщина примерно 9 мм. Но вся система будет работать и с колодками, у которой накладки имеют толщину 2 мм. Но это предельно допустимое значение, не рекомендуется использовать такие колодки.

Если выполняете замену колодок на Хендай Акцент, то необходимо делать это на всей оси. Если заменили на левой передней стороне, то поставьте новые и на правой. А при снятии колодок и повторной их установке рекомендуется пометить расположение, чтобы впоследствии не перепутать. Но обратите внимание на то, что у накладок не должно быть повреждений.

Процедура установки колодок

При установке передних колодок на Хендай Акцент вам нужно выполнить такие манипуляции:

  1. Вставить зажимы для крепления колодок.
  2. Установить колодки на зажимах. Обратите внимание на то, что колодка, на которой установлен датчик износа, устанавливается непосредственно на поршне.
  3. Теперь необходимо вдавить в суппорт поршень, чтобы новые колодки смогли влезть. Делать это можно как специнструментом (обозначение 09581–11000), так и подручными средствами – монтировкой, монтажной лопаткой, и т. д.
  4. Произведите установку новых колодок. Прокладки должны располагаться с внешней металлической стороны. Запрещено наносить любую смазку на рабочие поверхности диска или колодок.
  5. Закрутите болт. Рекомендуется затягивать его с моментом 22..32 Н*м.
Читать еще:  Как снять обшивку двери хендай акцент

Задние тормозные механизмы: снятие

Конструкция приведена на рисунке. Процедура демонтажа выглядит следующим образом:

  1. Снимаете заднее колесо и барабан.
  2. Демонтируете зажим, который поддерживает колодку, затем рычаг и пружину автоматической регулировки.
  3. Демонтировать регулятор колодок можно только в том случае, если прижать их.
  4. Произведите демонтаж колодок и возвратных пружин.

Проведение диагностики задних тормозных механизмов

Теперь можно выполнить диагностику состояния механизмов:

  1. Сначала нужно измерить при помощи штангенциркуля диаметр барабана. Само собой, нужно измерять внутренний диаметр, а не внешний. Максимальное значение должно быть 200 мм.
  2. При помощи индикатора часового типа необходимо измерить значение биения барабана. Оно должно быть максимум 0,015 мм.
  3. Произведите замер толщины накладок – минимальное значение должно быть 1 мм. Если меньше, то нужно менять колодки.
  4. Внимательно осмотрите накладки – на них не должно быть загрязнений, следов чрезмерного износа и повреждений.

  • Проведите осмотр приводов колодок – рабочих цилиндров. Не допускается наличие на них следов тормозной жидкости.
  • Внимательно осмотрите щит – на нем также не должно быть повреждений или следов чрезмерного износа.
  • Проверьте, равномерно ли прилегают колодки к барабану.
  • Если все в норме, то нет необходимости в замене задних тормозных колодок на Хендай Акцент. Если же вы нашли элементы с повреждениями, то нужно заменить их.

    Установка задних колодок

    Прежде чем осуществлять сборку, нужно смазать следующие точки:

    1. Место контакта щита и колодок.
    2. Место контакта колодки и опорной плиты.

    Рекомендуется использовать смазки типа NLGI №2 или SAE-J310. Дальнейшие действия по установке колодок:

    1. Сначала ставите стойку для поддержки задней колодки.
    2. Монтируете на колодках возвратные пружины.
    3. После того, как установите колодки и соберете весь механизм, необходимо несколько раз выжать рычаг стояночного тормоза. Это позволит отрегулировать тормоза сразу на обоих задних колесах.

    На этом ремонт окончен, можно смело эксплуатировать автомобиль. В следующем материале мы расскажем о том, что из себя представляет стояночный тормоз (ручник) на автомобиле Хендай Акцент.

    Замена колодок на задних барабанных тормозах Hyundai Accent

    Автор: Aleks · Опубликовано 11/08/2018 · Обновлено 11/09/2018

    • 1 Снятие
    • 2 Проверка
    • 3 Установка

    Снятие

    Проверка

    Максимальный диаметр: 200 мм

    Установка

    a. точки контакта тормозных колодок с тормозным щитом;

    b. точки контакта тормозных колодок с опорной плитой.

    Рекомендованный смазочный материал: SAE J310, NLGI №2

    Hyundai-doc.ru © 2020. Все права защищены.

    Политика конфиденциальности

    Настоящая Политика конфиденциальности персональных данных (далее – Политика конфиденциальности) действует в отношении всей информации, которую сайт https://hyundai-doc.ru , (далее – hyundai-doc.ru) расположенный на доменном имени hyundai-doc.ru (а также его субдоменах), может получить о Пользователе во время использования сайта hyundai-doc.ru (а также его субдоменов), его программ и его продуктов.

    Использование сайта hyundai-doc.ru означает безоговорочное согласие пользователя с настоящей Политикой и указанными в ней условиями обработки его персональной информации; в случае несогласия с этими условиями пользователь должен воздержаться от использования данного ресурса.

    1. Определения и термины

    1.1. Сайт– сайт hyundai-doc.ru , на котором размещена общедоступная информация.

    1.2. Общедоступная информация — к общедоступной информации относятся общеизвестные сведения и иная информация, доступ к которой не ограничен.

    1.3. Пользователь – физическое лицо, использующее сайт hyundai-doc.ru.

    1.4. Персональные данные — информация, относящаяся к определенному Пользователю, согласно Федеральному закону РФ «О персональных данных».

    1.5. Cookies — фрагменты данных, отправляемых веб-сервером браузеру при посещении сайта. hyundai-doc.ru автоматически получает некоторые виды информации, получаемой в процессе взаимодействия пользователей с Cайтом. Речь идет о технологиях и сервисах, таких как веб-протоколы, куки, веб-отметки, а также приложения и инструменты указанной третьей стороны. Куки. Куки – это часть данных, автоматически располагающаяся на жестком диске компьютера при каждом посещении веб-сайта. Таким образом, куки – это уникальный идентификатор браузера для веб-сайта. Куки дают возможность хранить информацию на сервере и помогают легче ориентироваться в веб-пространстве, а также позволяют осуществлять анализ сайта, оценку результатов и таргетирование поведенческой рекламы. Большинство веб-браузеров разрешают использование куки, однако можно изменить настройки для отказа от работы с куки или отслеживания пути их рассылки. При этом некоторые ресурсы могут работать некорректно, если работа куки в браузере будет запрещена.

    1.6 Сайт hyundai-doc.ru не контролирует и не несет ответственности за сайты третьих лиц, на которые Пользователь может перейти по ссылкам, доступным на Сайте.

    2. Персональная информация пользователей, которую получает и обрабатывает сайт hyundai-doc.ru

    2.1. В рамках настоящей Политики под «персональной информацией пользователя» понимаются:

    2.1.1. Персональная информация, которую пользователь предоставляет о себе самостоятельно при оставлении заявки, совершении покупки, регистрации (создании учётной записи) или в ином процессе использования сайта.

    2.1.2. Данные, которые автоматически передаются сайтом hyundai-doc.ru в процессе его использования с помощью установленного на устройстве пользователя программного обеспечения, в том числе IР-адрес, информация из cookie, информация о браузере пользователя (или иной программе с помощью которой осуществляется доступ к сайту), время доступа адрес запрашиваемой страницы.

    Читать еще:  Разболтовка на хендай соната

    3. Условия обработки персональной информации пользователя и её передачи третьим лицам

    3.1. Сайт hyundai-doc.ru хранит персональную информацию пользователей в соответствии с внутренними регламентами конкретных сервисов (яндекс-метрика, Google Analytics, хостинг-провайдер).

    3.2. В отношении персональной информации пользователя сохраняется её конфиденциальность, кроме случаев добровольного предоставления пользователем информации о себе для общего доступа неограниченному кругу лиц.

    3.3. Сайт hyundai-doc.ru вправе передать персональную информацию пользователя третьим лицам в следующих случаях:

    3.3.1. Пользователь выразил своё согласие на такие действия, путём согласия выразившегося в предоставлении таких данных;

    3.3.2. Передача необходима в рамках использования пользователем определённого сайта hyundai-doc.ru либо для предоставления товаров и/или оказания услуги пользователю;

    3.3.3. Передача предусмотрена российским или иным применимым законодательством в рамках установленной законодательством процедуры;

    3.3.4. В целях обеспечения возможности защиты прав и законных интересов сайта hyundai-doc.ru или третьих лиц в случаях, когда пользователь нарушает

    Пользовательское соглашение сайта hyundai-doc.ru.

    3.4. При обработке персональных данных пользователей сайт hyundai-doc.ru руководствуется Федеральным законом РФ «О персональных данных».

    4. Изменение Политики конфиденциальности. Применимое законодательство.

    4.1. hyundai-doc.ru вправе вносить изменения в политику конфиденциальности в одностороннем порядке. Изменения вступают в силу с момента их опубликования на сайте.

    4.2. К настоящей Политике и отношениям между пользователем и Сайтом hyundai-doc.ru, возникающем в связи с применением Политики конфиденциальности, подлежит применению право Российской Федерации.

    Necessary cookies — Необходимые файлы cookie. Они абсолютно необходимы для правильной работы сайта. В эту категорию входят только файлы cookie, обеспечивающие основные функции и функции безопасности веб-сайта. Эти куки не хранят личную информацию.

    Замена задних колодок Хендай Акцент

    Замена задних колодок Хендай Акцент обычно требуется нечасто, поэтому снять закисший барабан бывает сложно. Если вы заметили, что эффективность торможения снизилась, а педаль тормоза уходи все глубже, то первым делом оцените толщину передних колодок. Для этого достаточно снять колесо. Если там все в норме, то можно приступать к замене задних колодок Hyundai Accent.

    Первая сложность, это снятие чугунного тормозного барабана Хендай Акцент. На данном автомобиле встречаются барабаны двух типов. В одном случае барабан выполнен единым целым со ступичным подшипником, для его снятия необходимо будет открутить ступичную гайку. Смотрим фото далее.

    Во втором случае задние барабаны у Акцента отдельно, а ступица отдельно. Здесь необходимо снять только барабан.

    Для снятия барабанов потребуется выкрутить два винта, а на их место вкрутить мощные болты М8. Два болта помогут снять барабан со ступицы. Их необходимо аккуратно вкручивать до соприкосновения с поверхностью ступицы. Вкручивая болты равномерно болты начнут отталкивать барабан от ступицы, тем самым спрессовывая барабан.

    Перед тем как снимать барабан обязательно снимите машину с ручника, растормозите автомобиль. Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из цилиндров.
    Конструкция заднего тормозного механизма Хендай Акцент следующая —

    Разборка тормозного механизма Акцент производится следующим образом.

    Очищаем и промываем в растворителе все детали тормозного механизма (для очистки тормозных механизмов запрещено применять бензин и дизельное топливо).

    • Поддев отверткой снимаем верхнюю стяжную пружину.
    • Аналогично снимаем стяжную пружину.
    • Поддев отверткой, отсоединяем от рычага регулятора верхний конец его пружины и снимаем пружину.
    • Снимаем распорную планку.
    • Снимаем с тормозного щита заднюю колодку так же, как переднюю.
    • Снимаем рычаг регулятора.
    • Снимаем шайбу с пружиной и опорную стойку.
    • Придерживая опорную стойку передней колодки с обратной стороны тормозного щита, нажимаем на шайбу и поворачиваем ее до совмещения прорези шайбы с хвостовиком стойки и отсоединяем наконечник троса от рычага привода стояночного тормоза.
    • Перед установкой колодок необходимо уменьшить длину распорной планки, завернув регулировочную гайку до упора.
    • Устанавливаем новые колодки в обратной последовательности.
    • При установке тормозного барабана следует обратить внимание на совпадение отверстий в ступице и барабане.
    • После замены колодок на обоих задних колесах и установки несколько раз нажимаем педаль тормоза для установки поршней в рабочее положение.
    • Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.

    В случае большой выработки внутренней поверхности барабана, трещинах или сильном биении тормозной барабан Hyundai Accent необходимо заменить новым. Стандартная толщина новой накладки задней колодки должна составлять 4,8 мм, минимальная — 1,0 мм. Стандартный внутренний диаметр нового тормозного барабана равен 180 мм, максимальный — 182 мм. Нецилиндричность рабочей поверхности тормозного барабана не должна превышать 0,15 мм, иначе возникает сильное биение.
