Замена задних колодок Hyundai Solaris инструкция с фото

Замена задних колодок Hyundai Solaris инструкция с фото

Замена задних колодок Хендай Солярис не вызовет у вас особых сложностей. Сзади, как и спереди стоят дисковые тормоза. Правда сам диск на заднем тормозном механизме не вентилируемый. Основная сложность при замене задних колодок на Hyundai Solaris, это утопить поршень в цилиндр суппорта. Просто вдавить поршень не получится, его необходимо при этом еще и вкручивать по часовой стрелке.

Далее процесс замены задних колодок Соляриса с фотографиями.
Снимаем машину с ручника, вывешиваем заднюю часть, снимаем колесо. Ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу, удерживая последний ключом «на 17». Также отворачиваем верхний болт крепления суппорта к направляющему пальцу. Смотрим фото ниже.

Снимаем тормозной суппорт Хендай Солярис.

Не повредите тормозной шланг прикрученный к суппорту и тросик ручного тормоза. Теперь можно снимать колодки. На следующем фото внимательно посмотрите на штырьки, которые торчат из задней части колодки. При установке суппорта обязательно проследите, что бы штыри встали в специальные выемки на днище тормозного поршня.

Далее можно снимать направляющие пластинки колодок Solaris. Можно заменить их новыми или почистить старые.

Верхний и нижний направляющие пальцы необходимо очистить и смазать специальной смазкой для тормозных пальцев (высокотемпературная). Пальцы разные по конструкции, что бы не перепутать производитель сделал их разного цвета. Верхний направляющий палец Хендай Солярис желтый, а нижний серебристый.

Перед установкой новых колодок необходимо утопить тормозной поршень в цилиндр суппорта. Для этого можно воспользоваться мощными пассатижами с длинными и узкими концами. В днище поршня есть специальные выямки для штырьков колодок (о которых мы писали выше). Вставляем пассатижи в эти выямки и начинаем давить на поршень одновременно вкручивая по часовой стрелки. Другого способа утопить поршень задних суппортов нет. Можно воспользоваться специальными съемниками, но принцип останется прежним – дави и вращай.

Теперь собираем тормозной механизм в обратном порядке. В обязательном порядке несколько раз нажимаем на педаль тормоза, это действие позволит установить колодки на место, ведь их подожмет тормозной поршень. После всех манипуляций возможно изменение уровня тормозной жидкости в бачке, поэтому обязательно проверьте и в случае необходимости долейте жидкость.

Руководства по ремонту Hyundai Solaris: замена тормозных колодок тормозных механизмов задних колес

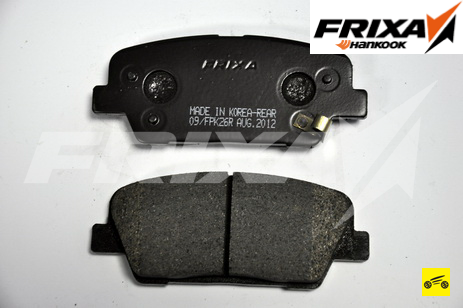

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки HANKOOK FRIXA для Hyundai Solaris имеют маркировку FPH26R.

Для замены колодок дискового тормозного механизма заднего колеса выполните следующее.

ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки задних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости, так как после замены изношенных колодок новыми уровень поднимется.

1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.

2. Ослабьте затяжку гаек заднего колеса со стороны заменяемых колодок.

3. Поднимите и установите заднюю часть автомобиля на опоры. Окончательно отверните гайки крепления и снимите колесо.

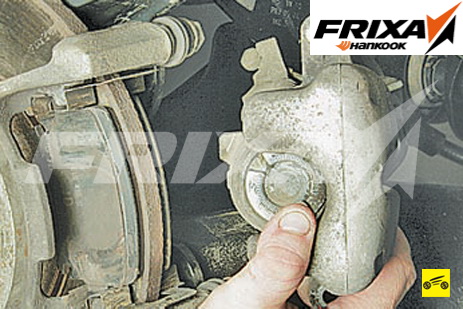

4. Выверните верхний и нижний болты направляющих пальцев суппорта, удерживая пальцы от проворачивания вторым ключом.

5. Снимите подвижную скобу с диска, не отсоединяя тормозной шланг, и закрепите скобу проволокой на элементах подвески, не допуская скручивания или натяжения шланга.

6. Снимите с направляющей колодок наружную…

7. …и внутреннюю тормозные колодки.

8. Подденьте отверткой…

9. …и снимите с направляющих колодок нижнюю и верхнюю удерживающие пластины.

ПОЛЕЗНЫЙ СОВЕТ

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние резиновых защитных чехлов направляющих пальцев и легкость перемещения суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющий палец и его чехол.

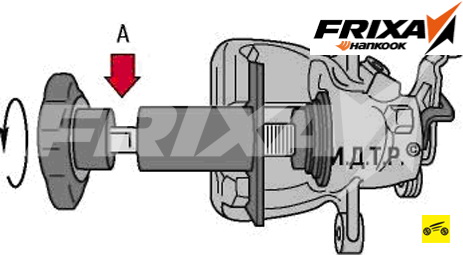

10. Установите на суппорт специальное приспособление и, вращая винт А, утопите поршень в рабочий цилиндр.

11. При отсутствии приспособления можно вдавить поршень с помощью раздвижных пассатижей. Соблюдайте осторожность, чтобы не повредить пыльник поршня.

12.Установите удерживающие пластины в порядке, обратном снятию. Для исключения самовыворачивания болтов крепления направляющих пальцев суппорта смажьте их резьбу перед установкой анаэробным фиксатором резьбы.

13. Несколько раз нажмите до упора на педаль тормоза, чтобы выбрать зазоры в тормозном механизме, появившиеся после вдавливания поршней в цилиндры.

14. Установите колесо.

15. Аналогично замените тормозные колодки тормозного механизма другого заднего колеса.

16. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

ПОЛЕЗНЫЕ СОВЕТЫ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки поставили фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов.
Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработанных колодок верхний слой их накладок подгорает и тормоза долго не будут максимально эффективными.

Читать еще:  Хендай солярис замена ремня генератора

Для замены колодок барабанного тормозного механизма заднего колеса выполните следующее.

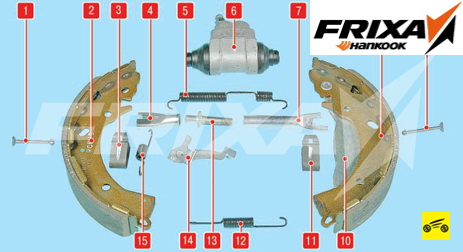

Рис. 9.7. Детали барабанного тормозного механизма заднего колеса (показаны детали тормозного механизма с левой стороны): 1, 9 – стержни опорных стоек колодок; 2 – передняя колодка тормозного механизма; 3, 11 – пружинные пластины; 4 – передняя часть распорной планки; 5 – верхняя стяжная пружина колодок; 6 – рабочий тормозной цилиндр; 7 – задняя часть распорной планки; 8 – задняя колодка тормозного механизма; 10 – разжимной рычаг привода стояночного тормозного механизма; 12 – нижняя стяжная пружина; 13 – регулятор зазора; 14 – рычаг регулятора зазора; 15 – пружина рычага регулятора зазора

ПОЛЕЗНЫЕ СОВЕТЫ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что установлены фирменные колодки. Тормозные барабаны (и диски) тоже изнашиваются, и новые колодки касаются их только не всей плоскостью, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов.
Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективными.

ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки задних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости, так как после замены изношенных колодок новыми уровень поднимется.

Вам потребуются: отвертки с крестообразным и плоским лезвием, пассатижи.

1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.

2. Ослабьте затяжку гаек крепления заднего колеса со стороны заменяемых колодок.

3. Поднимите и установите заднюю часть пружины… автомобиля на опоры. Окончательно отверните гайки крепления и снимите колесо.

4. Выверните винт крепления…

5. …и снимите тормозной барабан.

6. Извлеките конец пружины рычага регулятора зазора из передней колодки.

7. …и снимите пружину.

8. Отцепите отверткой от передней колодки отогнутый конец верхней стяжной пружины…

9. …и снимите пружину.

10. Отцепите концы и снимите нижнюю стяжную пружину.

11. Снимите рычаг регулятора зазора.

12. Нажмите на пружинную пластину и поверните стержень опорной стойки на четверть оборота.

13. Снимите пружинную пластину…

14. …и стержень опорной стойки.

15. Снимите переднюю колодку тормозного механизма.

16. Снимите распорную планку в сборе с регулятором зазора.

17. Снимите заднюю колодку тормозного механизма аналогично снятию передней колодки и отсоедините от разжимного рычага наконечник троса привода стояночного тормоза.

18. Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.7). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

19. Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.

ПОЛЕЗНЫЙ СОВЕТ

Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.

20. Сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

21. Установите тормозной барабан (см.«Замена тормозного барабана тормозного механизма заднего колеса») .

22. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.

23. Установите на место колесо. Проверьте легкость его вращения.

24. Аналогично замените тормозные колодки тормозного механизма другого колеса.

25. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза») .

Hyundai Solaris Manual

Замену колодок проводим в случае предельно допустимого износа их накладок. Колодки также необходимо заменить при замене диска (барабана) тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

Читать еще:  Какой двигатель на хендай солярис

Колодки тормозных механизмов задних колес необходимо заменять только комплектом – все четыре колодки тормозных механизмов. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Устанавливаем автомобиль на подставку заводского изготовления.
Снимаем заднее колесо.

Дисковый тормозной механизм

Замену задних тормозных колодок показываем на левом заднем колесе.

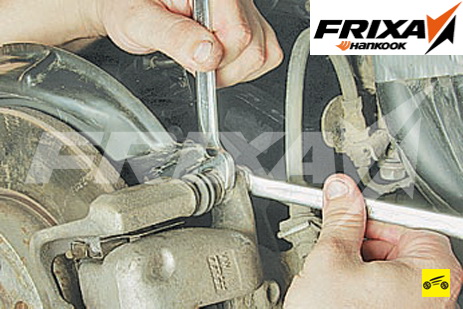

Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу, удерживая направляющий палец ключом «на 17».
Аналогично отворачиваем верхний болт крепления суппорта к направляющему пальцу.

Снимаем суппорт с направляющей колодок и осторожно опускаем его, стараясь не повредить тормозной шланг и трос стояночного тормоза.

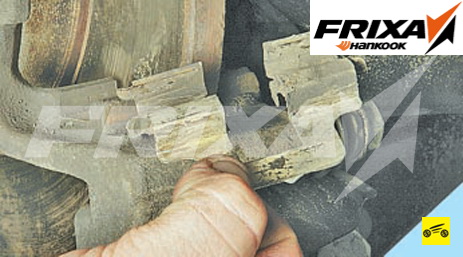

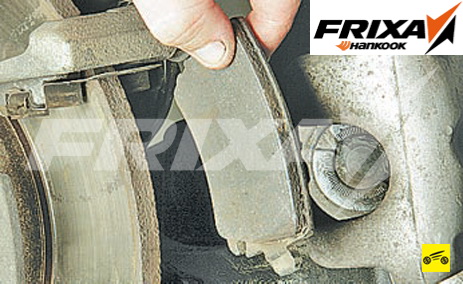

Отвёрткой сдвигаем наружную тормозную колодку по направляющим пластинам…

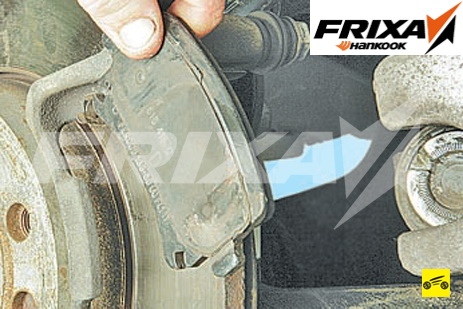

Аналогично снимаем внутреннюю колодку.

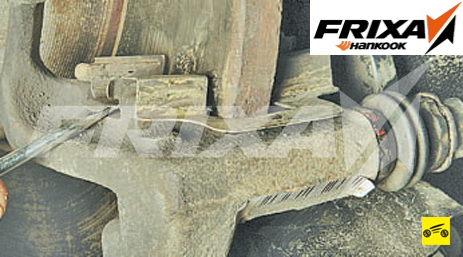

Вставляем отвёртку в зазор между направляющей колодок и пластиной, и, отжав пластину…

…снимаем её с направляющей колодок.
Если требуется заменить защитный чехол направляющего пальца…

…вынимаем нижний направляющий палец из отверстия направляющей колодок…

…и снимаем защитный чехол.
Аналогично снимаем защитный чехол верхнего направляющего пальца.

Верхний и нижний направляющие пальцы отличаются один от другого.
Для того, чтобы их можно было отличить пальцы окрашены в разные цвета: верхний – желтого цвета, нижний – серебристого.

Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра.
Для этого предлагаем два способа.

Первый способ

Можно использовать винт и планку от двухзахватного винтового съемника, а также гайку подходящего размера.

Инструмент для утапливания поршня.
Для утапливания поршня в цилиндр суппорта опираем планку винтового съемника на выступы суппорта, и подкладываем гайку под конец винта.
Вращаем гайку ключом по часовой стрелке и одновременно поджимаем винт. Гайка силой трения будет заставлять вращаться поршень.

Второй способ

Вставляем пассатижи в гнезда поршня и поворачиваем его, одновременно надавливая на поршень.
Очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места направляющей тормозных колодок.
Если защитные чехлы направляющих пальцев были порваны, заменяем их новыми.
Устанавливаем новые тормозные колодки и крепим суппорт.
Аналогично заменяем тормозные колодки на правом заднем колесе.
После замены колодок на обоих задних колесах несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками.

Барабанный тормозной механизм

Замену задних тормозных колодок показываем на правом заднем колесе.
Рычаг стояночного тормоза должен быть опущен до упора (автомобиль расторможен).

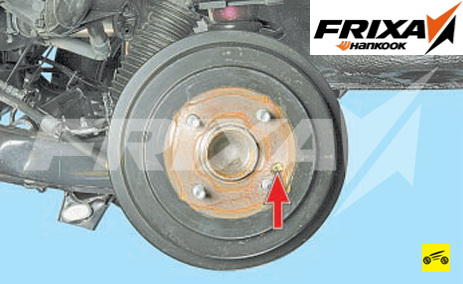

Крестообразной отвёрткой отворачиваем винт крепления тормозного барабана…

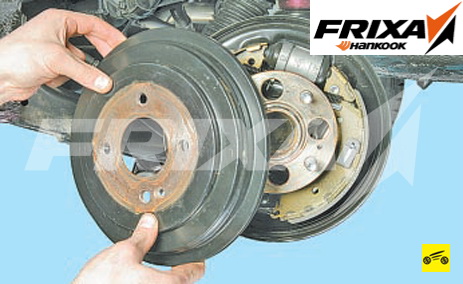

…и снимаем барабан.
В случае затруднения при отворачивании винта можно воспользоваться ударной отвёрткой.
Можно снять тормозной барабан, равномерно поворачивая его и нанося удары молотком через деревянный брусок по торцу барабана.

Не нажимайте педаль тормоза после снятия тормозного барабана, т.к. поршни могут полностью выйти из цилиндра.

Очищаем отгрязи все детали тормозного механизма.

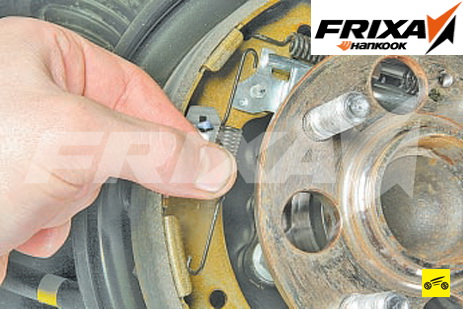

Поддев отвёрткой, отсоединяем от колодки пружину регулировочного рычага…

…и снимаем пружину.

Снимаем регулировочный рычаг.

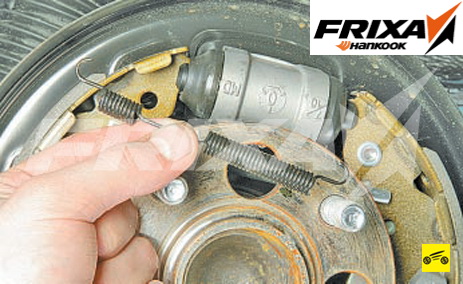

…снимаем верхнюю стяжную пружину.

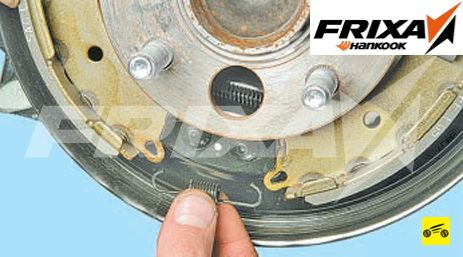

Аналогично снимаем нижнюю стяжную пружину.

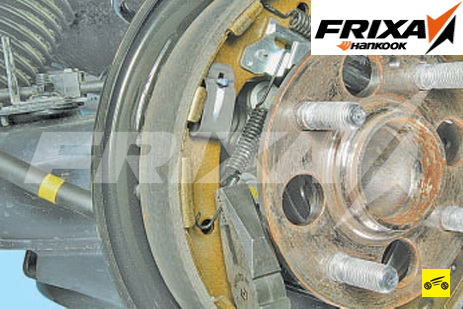

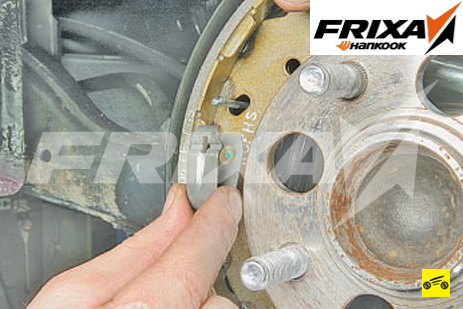

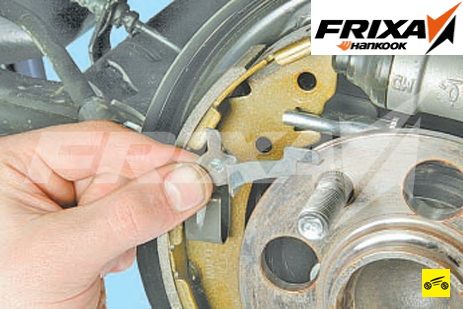

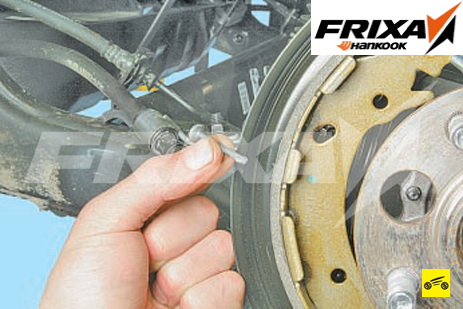

Придерживая опорную стойку передней колодки с обратной стороны тормозного щита…

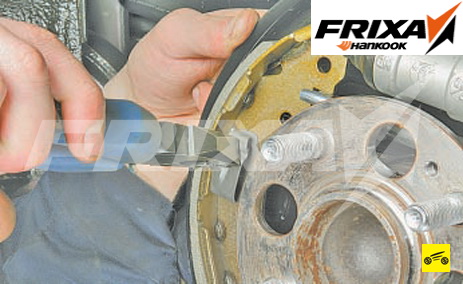

…пассатижами нажимаем на скобу и поворачиваем стойку за хвостовик до его совмещения с прорезью в скобе.

Снимаем скобу и опорную стойку.

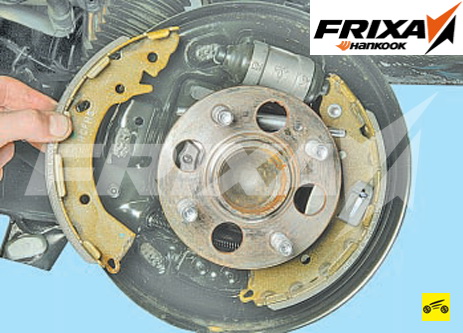

Снимаем переднюю тормозную колодку.

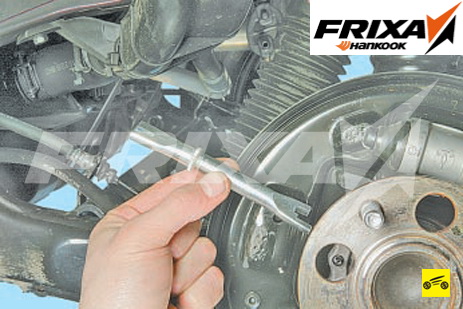

Снимаем распорную планку.
Снимаем с тормозного щита заднюю колодку так же, как переднюю…

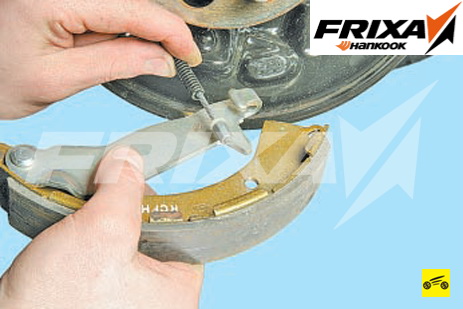

…и отсоединяем наконечник троса от рычага привода стояночного тормоза.

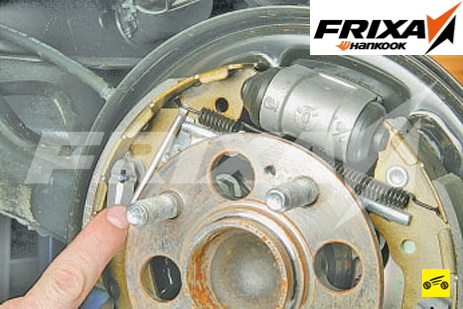

Перед установкой колодок необходимо уменьшить длину распорной планки, завернув храповик до упора.

Устанавливаем новые колодки в обратной последовательности.
Для удобства установки скобы опорной стойки колодки сжимаем её пассатижами…

…и связываем тонкой проволокой.

Устанавливаем колодку и её опорную стойку.
Устанавливаем скобу на стойку…

…и поворачиваем стойку за хвостовик относительно прорези в скобе на угол 90°.
Перекусываем проволоку кусачками. и удаляем её со скобы.

При установке тормозного барабана следует обратить внимание на совпадение резьбового отверстия в ступице под крепежный винт барабана и соответствующего отверстия в барабане.

После замены колодок несколько раз нажимаем педаль тормоза для установки поршней в рабочее положение.

Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.

Замена передних и задних тормозных колодок на Хендай Солярис

  • Сложность выполнения работ:

Замена передних и задних тормозных колодок на Хендай Солярис, несмотря на то, что на обоих осях установлена дисковая тормозная система, происходит с разной периодичностью. У нового автомобиля обычно первыми меняются колодки, установленные на передних колесах. Спустя некоторое время требуется замена колодок установленных на задних колесах. Эту простую операцию не сложно выполнить в гаражных условиях самостоятельно.

Сроки замены

В зависимости от стиля езды замена колодок может потребоваться уже через 5 тысяч километров. Среднестатистическому водителю их хватает на 15 000-20 000 км пробега. Для сравнения на отечественных авто от замены до замены пробег составляет не более 15 000 км.

Читать еще:  Замена свечей зажигания хендай солярис

О необходимости проведения замены водителю напоминает специфический звук. У тех, кто услышал его однажды, вопросов относительно того, когда менять колодки на Солярисе, не возникает. Сигнал для замены невозможно перепутать ни с каким другим. Он возникает при соприкосновении металлической пластины с тормозным диском. Сигнализатор устанавливается на внутренней тормозной колодке. Она изнашивается быстрее, чем та, которая расположена с наружной стороны.

Порядок выполнения работ

Перед тем, как поменять тормозные колодки на Hyundai Solaris, необходимо проверить уровень тормозной жидкости в расширительном бачке. Ее не должно быть много, иначе она выльется оттуда. Это произойдет из-за того, что тормозная система имеет герметичную конструкцию, поэтому при установке новых тормозных колодок тормозные цилиндры будут задвинуты в начальное положение. При этом объем жидкости в системе, а, следовательно, и в расширительном бачке, увеличится.

Замена тормозных колодок Хендай Солярисе начинается с надежной установки транспортного средства на ровной площадке. Можно обойтись без смотровой ямы или подъемника. После снятия колес там, где планируется произвести замену нужно соблюдать такой порядок.

  1. Отберите шприцом немного тормозной жидкости из расширительно бачка.
  2. Очистите от грязи и остатков пыли суппорт.
  3. Ключом на 10 открутите болт, скобу удерживающую тормозной шланга на стойке.
  4. Утопите тормозной поршень. Для этого воспользуйтесь мощной плоской отверткой, как рычагом, который необходимо вставить между колодкой и диском.
  5. Ключом на 17 открутите гайку, фиксирующую направляющий болт.
  6. Откройте скобу суппорта.
  7. Извлеките старые тормозные колодки, на их место установит новые, соблюдая расположение сигнализатора.
    Перед тем, как установить приобретенный новый комплект тормозных колодок проконтролируйте, насколько свободно ходят направляющие болты. Нелишним будет удостовериться в целостности тормозного шланга. Обследуйте всю площадь тормозного диска. Если имеются участки с синеватым оттенком, то деталь может быть деформирована. При сильной изношенности тормозного диска вместе установите новый.
  8. При монтаже внутренней колодки не забудьте установить теплоотражающую пластину.
  9. Закрутите направляющий болт на место с необходимым моментом затяжки.

Замена на противоположной стороне передней оси происходит аналогично.

Особенности замены задних колодок

Задние суппорты имеют конструктивные особенности несмотря на то, что также, как и передние, относятся к дисковым тормозам. Для того чтобы утопить тормозной поршень в заднем суппорте в начальное положение требуется применение специального инструмента. Тормозной поршень становится в начальное положение, вращаясь вокруг своей оси. Для этого необходимо нажимать на поршень, а также одновременно вкручивать его по часовой стрелке.

Для более удобного доступа к поршню необходимо открутить оба направляющих болта. Если съемника нет, то для проворачивания попробуйте воспользоваться подручным инструментом, например, круглогубцами. Также нужно устройство для того чтобы одновременно нажимать на поршень. Не спешите демонтировать узел, рассоединяя его от трубопроводов. В этом случае придется прокачивать тормозную систему для удаления воздуха.
