Руководства по ремонту Hyundai Accent: замена тормозных колодок тормозных механизмов передних колес

Руководства по ремонту Hyundai Accent: замена тормозных колодок тормозных механизмов передних колес

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой.

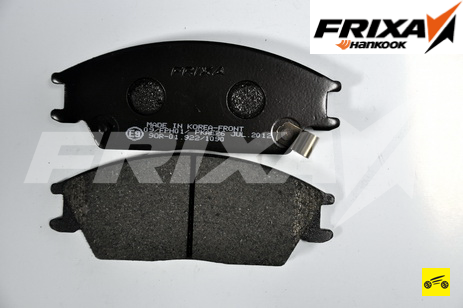

Передние колодки HANKOOK FRIXA для Huyndai Accent имеют маркировку FPH01.

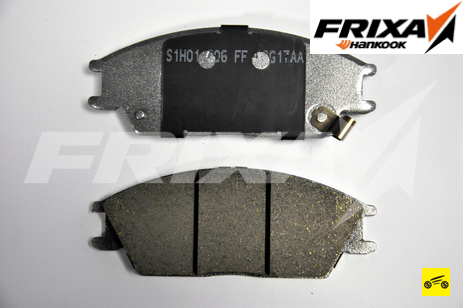

Передние колодки HANKOOK FRIXA тюнинговой серии S1 для Huyndai Accent имеют маркировку S1H01.

Проверяйте состояние тормозных колодок при каждом техническом обслуживании. Тормозные колодки необходимо заменять при износе накладок (минимально допустимая толщина фрикционных накладок 1,5 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, наличии глубоких борозд или сколов.

ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки передних тормозных механизмов только комплектом из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости: после замены изношенных колодок новыми уровень поднимется.

Вам потребуются: ключи «на 12» и «на 14», ключ для гаек колес, раздвижные пассатижи или универсальный съемник.

1. Снимите левое переднее колесо.

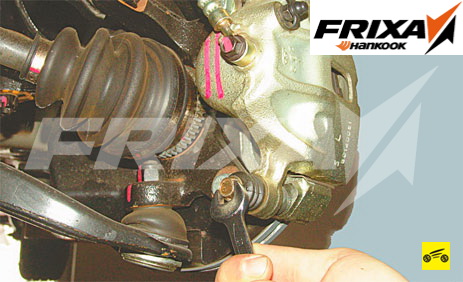

2. Выверните болт крепления кронштейна тормозного шланга к телескопической стойке передней подвески.

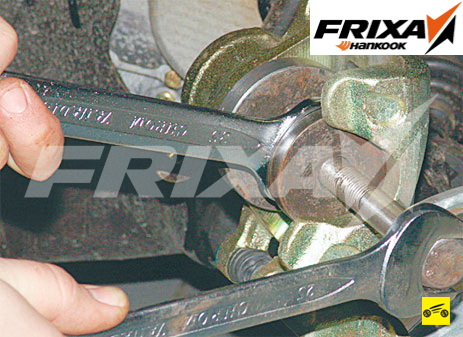

3. Выверните болт крепления направляющего пальца суппорта…

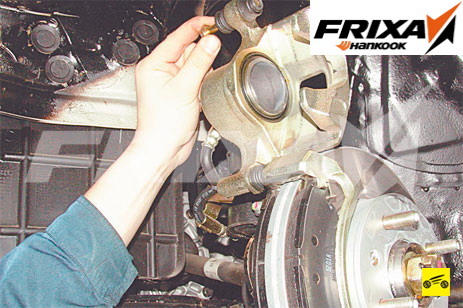

4. …и поднимите суппорт вверх.

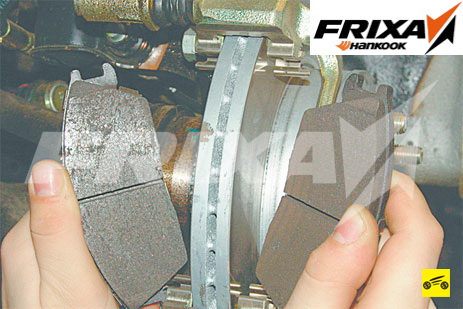

5. Снимите тормозные колодки с их направляющих…

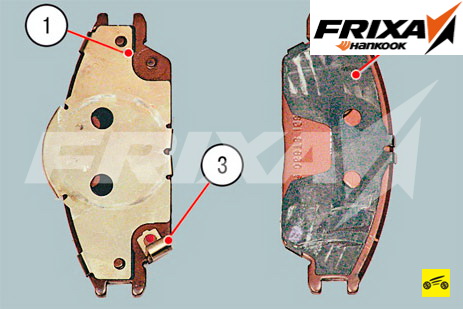

Так выглядят тормозные колодки переднего тормозного механизма: 1 – внутренняя тормозная колодка; 2 – наружная тормозная колодка; 3 – индикатор износа.

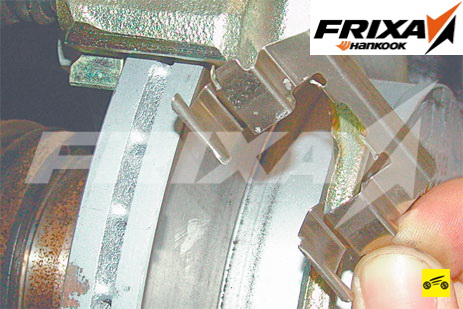

6. …и снимите две удерживающие пластины.

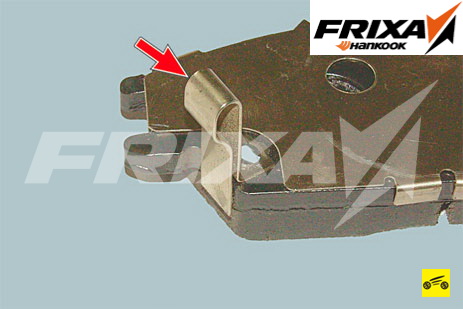

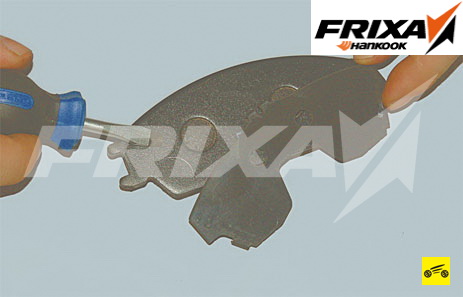

7. Снимите с тормозных колодок металлические прокладки.

8. Утопите поршень рабочего цилиндра с помощью раздвижных пассатижей.

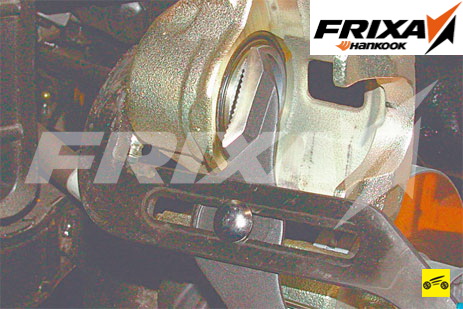

9. …или универсального съемника.

ПОЛЕЗНЫЕ СОВЕТЫ

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющих пальца и штифта, а также перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие палец и штифт суппорта. Для этого…

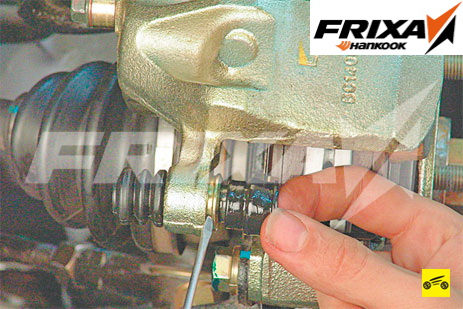

…снимите защитный чехол направляющего пальца…

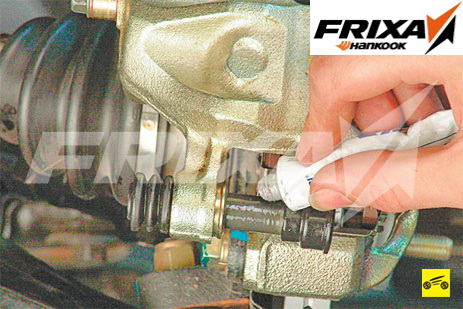

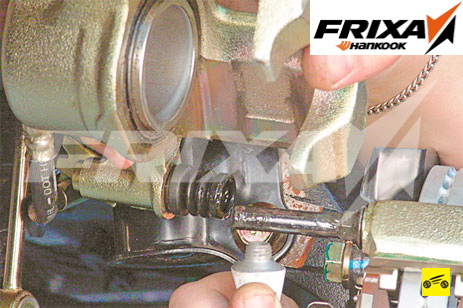

…и смажьте направляющий палец специальной высокотемпературной консистентной смазкой.

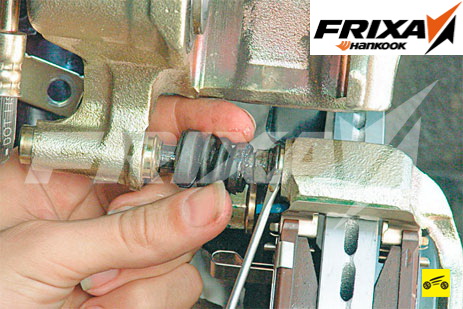

Снимите защитный чехол направляющего штифта…

…и, отсоединив суппорт от штифта, смажьте штифт той же смазкой. Установите защитные чехлы в порядке, обратном снятию. Если появились признаки старения резины, замените защитные чехлы направляющих пальца и штифта.

10. Установите удерживающие пластины, тормозные колодки в направляющие и остальные детали в порядке, обратном снятию, с учетом следующего:

– тормозную колодку, оснащенную индикатором износа, следует устанавливать со стороны поршня тормозного механизма;

– для исключения самопроизвольного выворачивания болта крепления направляющего пальца суппорта смажьте его резьбу перед установкой анаэробным фиксатором резьбы.

11. Аналогично замените тормозные колодки тормозного механизма правого колеса.

12. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

ПОЛЕЗНЫЙ СОВЕТ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что колодки установлены фирменные.

Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью.

Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут
максимально эффективны.

Hyundai Accent «Акцентик» › Бортжурнал › Hyundai Accent замена тормозных колодок

Некоторое время назад поменял на своем Акцентике передние и задние колодки. Весь процесс фотографировал. Сначала думал, кому понадобится мой опыт — все сделать элементарно. Но потом понял, что кому то и пригодится — потому как из записей других пользователей много чего для себя подчеркиваю. Спасибо им!

Ну теперь расскажу обо всем по порядку.

Решил начать с передних колодок (ибо опыт замены передних имелся). Взял колодки Hankook Frixa FPH01 (посмотрел по тестам — на голову лучше остальных колодок). решил довериться, заказал в Экзисте.

Собственно, снимаем колесо. Выкручиваем болт с задней стороны суппорта и поднимаем сам суппорт. Нашему взору предстает такая картина.

Затем снимаем колодки. Вот как они стерлись у меня

Ставим все в обратном порядке. Вроде все =) С передними колодками справились =))

На очереди задние колодки. Сначала было страшно, и меня даже чуть не отговорил отец менять колодки одному. Но колодки были уже на руках (это также были колодки фирмы Hankook Frixa FLH012), поэтому решил — буду менять.

Поставил машину на первую передачу, внутри салона ослабил крепления тросика ручника (чтобы барабан легче снялся), подложил противооткаты под колеса. Домкратим, снимаем заднее колесо.

Откручиваем болтик крепления барабана к диску (очень сложно снимался, прыскал WD-шкой) Далее, двумя болтами М8-100 выжимаем барабан с диска.

Видим такую картину:

Ок, барабан снят.

Далее, снимаем (подцепляем отверткой) 3 пружины (сверху, снизу, справа). На фото верхняя пружина

Читать еще:  Хендай терракан расход топлива

Наблюдаем такую картину.

Красным кружком обозначена пружина (она крепит колодку в диску), на которую нужно надавить и с заданей стороны диска повернуть болтик — тогда пружина отойдет и можно будет снять колодку. Итого 2 такие пружины. Затем снимаем сами колодки

От одной колодки отсоединяем рычажок крепления стояночного тормоза

Вот одна из снятых колодок

Для сравнения старые и новые колодки

К слову сказать на правом колесе колодки мало стерлись, в отличие от левого колеса — там покрытие настолько износилось, что когда я снял колодки оно просто отвалилось.

Далее несколько фотографий постановки колодок обратно

Вобщем то все)) Нужно отметить что с правого колеса барабан снялся и поставился легко. А вот со вторым пришлось помучиться — барабан не хотел вставать на диск обратно и если бы не помочь соседа (который увидел мои мучения в окно) и друга (который ехал через весь город, чтобы помочь) то я бы наверно в тот вечер был пешеходом =) Нам пришлось напресовать барабан постукивая по нему через дощечку (не могу сказать правильно это или нет) Кто то решает эту проблему стачиванием буртика с барабана. Поршни у нас тоже не хотели до конца утапливаться. Такие дела.

Добавлю еще, что перед ремонтом запаситесь ремкомплектом для крепления барабанов (он стоит 20 рублей но может очень пригодиться если при снятии вы не обнаружите болтика крепления колодок к диску)

Отмечу, что после замены какое то время в правом заднем колесе при торможении был стук. Пришлось заново снять барабан и проверить как все установлено — все было в норме. Стук пропал сам собой примерно через неделю (видимо колодки притерлись или встали на место как надо).

Замена передних тормозных колодок Hyundai Accent

Автор: Aleks · Опубликовано 06/19/2018 · Обновлено 07/24/2018

  • 1 Снятие
  • 2 Проверка
  • 3 Установка

Снятие

Проверка

Толщина накладок тормозных колодок:

Номинальная: 90 мм

Установка

Hyundai-doc.ru © 2020. Все права защищены.

Политика конфиденциальности

Настоящая Политика конфиденциальности персональных данных (далее – Политика конфиденциальности) действует в отношении всей информации, которую сайт https://hyundai-doc.ru , (далее – hyundai-doc.ru) расположенный на доменном имени hyundai-doc.ru (а также его субдоменах), может получить о Пользователе во время использования сайта hyundai-doc.ru (а также его субдоменов), его программ и его продуктов.

Использование сайта hyundai-doc.ru означает безоговорочное согласие пользователя с настоящей Политикой и указанными в ней условиями обработки его персональной информации; в случае несогласия с этими условиями пользователь должен воздержаться от использования данного ресурса.

1. Определения и термины

1.1. Сайт– сайт hyundai-doc.ru , на котором размещена общедоступная информация.

1.2. Общедоступная информация — к общедоступной информации относятся общеизвестные сведения и иная информация, доступ к которой не ограничен.

1.3. Пользователь – физическое лицо, использующее сайт hyundai-doc.ru.

1.4. Персональные данные — информация, относящаяся к определенному Пользователю, согласно Федеральному закону РФ «О персональных данных».

1.5. Cookies — фрагменты данных, отправляемых веб-сервером браузеру при посещении сайта. hyundai-doc.ru автоматически получает некоторые виды информации, получаемой в процессе взаимодействия пользователей с Cайтом. Речь идет о технологиях и сервисах, таких как веб-протоколы, куки, веб-отметки, а также приложения и инструменты указанной третьей стороны. Куки. Куки – это часть данных, автоматически располагающаяся на жестком диске компьютера при каждом посещении веб-сайта. Таким образом, куки – это уникальный идентификатор браузера для веб-сайта. Куки дают возможность хранить информацию на сервере и помогают легче ориентироваться в веб-пространстве, а также позволяют осуществлять анализ сайта, оценку результатов и таргетирование поведенческой рекламы. Большинство веб-браузеров разрешают использование куки, однако можно изменить настройки для отказа от работы с куки или отслеживания пути их рассылки. При этом некоторые ресурсы могут работать некорректно, если работа куки в браузере будет запрещена.

1.6 Сайт hyundai-doc.ru не контролирует и не несет ответственности за сайты третьих лиц, на которые Пользователь может перейти по ссылкам, доступным на Сайте.

2. Персональная информация пользователей, которую получает и обрабатывает сайт hyundai-doc.ru

2.1. В рамках настоящей Политики под «персональной информацией пользователя» понимаются:

2.1.1. Персональная информация, которую пользователь предоставляет о себе самостоятельно при оставлении заявки, совершении покупки, регистрации (создании учётной записи) или в ином процессе использования сайта.

2.1.2. Данные, которые автоматически передаются сайтом hyundai-doc.ru в процессе его использования с помощью установленного на устройстве пользователя программного обеспечения, в том числе IР-адрес, информация из cookie, информация о браузере пользователя (или иной программе с помощью которой осуществляется доступ к сайту), время доступа адрес запрашиваемой страницы.

3. Условия обработки персональной информации пользователя и её передачи третьим лицам

3.1. Сайт hyundai-doc.ru хранит персональную информацию пользователей в соответствии с внутренними регламентами конкретных сервисов (яндекс-метрика, Google Analytics, хостинг-провайдер).

3.2. В отношении персональной информации пользователя сохраняется её конфиденциальность, кроме случаев добровольного предоставления пользователем информации о себе для общего доступа неограниченному кругу лиц.

3.3. Сайт hyundai-doc.ru вправе передать персональную информацию пользователя третьим лицам в следующих случаях:

Читать еще:  Хендай акцент замена ремня грм

3.3.1. Пользователь выразил своё согласие на такие действия, путём согласия выразившегося в предоставлении таких данных;

3.3.2. Передача необходима в рамках использования пользователем определённого сайта hyundai-doc.ru либо для предоставления товаров и/или оказания услуги пользователю;

3.3.3. Передача предусмотрена российским или иным применимым законодательством в рамках установленной законодательством процедуры;

3.3.4. В целях обеспечения возможности защиты прав и законных интересов сайта hyundai-doc.ru или третьих лиц в случаях, когда пользователь нарушает

Пользовательское соглашение сайта hyundai-doc.ru.

3.4. При обработке персональных данных пользователей сайт hyundai-doc.ru руководствуется Федеральным законом РФ «О персональных данных».

4. Изменение Политики конфиденциальности. Применимое законодательство.

4.1. hyundai-doc.ru вправе вносить изменения в политику конфиденциальности в одностороннем порядке. Изменения вступают в силу с момента их опубликования на сайте.

4.2. К настоящей Политике и отношениям между пользователем и Сайтом hyundai-doc.ru, возникающем в связи с применением Политики конфиденциальности, подлежит применению право Российской Федерации.

Necessary cookies — Необходимые файлы cookie. Они абсолютно необходимы для правильной работы сайта. В эту категорию входят только файлы cookie, обеспечивающие основные функции и функции безопасности веб-сайта. Эти куки не хранят личную информацию.

Устройство и замена тормозных колодок автомобиля Хендай Акцент

Автомобиль Hyundai Accent 1 поколения появился на просторах нашей страны в середине 90-х годов прошлого века. За несколько лет эта модель завоевала такую популярность среди автолюбителей России, что в начале нового века выпуск Hyundai Accent 2 поколения наладили на Таганрогском автомобильном заводе.

В 2006 году на там же было налажено производство 3 поколения данного автомобиля под новым именем Verna, однако особой популярностью в нашей стране новый модельный ряд этого автомобиля не пользовался. В результате 3 поколение сняли с производства, а вместо него продолжили выпускать устаревший модельный ряд.

Выпуск Hyundai Accent 2 поколения продолжался вплоть до 2012 года и закончился только с появлением 4 поколения данного авто, получившего в нашей стране название Хюндай Солярис. В целом эта иномарка имеет довольно простую и надежную конструкцию, и основные поломки Хендай Акцент связаны с несвоевременной заменой расходных материалов. Особенно это касается тормозной системы. Замена тормозных колодок данного автомобиля не является сложной процедурой, и может быть выполнена своими руками.

Устройство суппортов передних тормозов и замена расходных материалов

Схема устройства суппорта передних тормозов автомобиля Hyundai Accent.

  1. Колодки.
  2. Чехол, защищающий от пыли и грязи.
  3. Поршень переднего рабочего тормозного цилиндра.
  4. Кольцо-уплотнитель.
  5. Суппорт с рабочим тормозным цилиндром.
  6. Чехол болта втулки.
  7. Болт втулки.
  8. Штуцер для прокачки тормозов.
  9. Колпак штуцера.
  10. Болт, крепящий тормозной шланг.
  11. Тормозной шланг.
  12. Шайба.
  13. Чехол направляющего пальца.
  14. Палец.
  15. Болт, крепящий суппорт.
  16. Крепежная деталь.
  17. Втулка.
  18. Чехол втулки.
  19. Прокладка внутренняя.
  20. Пружина.
  21. Прокладка внешняя.

Менять передние колодки автомобиля Hyundai Accent необходимо в комплекте. Даже если изношена всего лишь 1 колодка, нужно менять сразу все 4. Запомните, экономия на тормозах приводит к аварийным ситуациям.

  1. Сначала выкачиваем шприцем 20 мл тормозной жидкости из бачка.
  2. Ставим машину на ручной тормоз, подставляем упоры под задние колеса.
  3. Поднимаем домкратом правую переднюю часть машины и подставляем опоры.
  4. Снимаем колесо.
  5. Откручиваем со стороны мотора нижний болт, крепящий суппорт, и поднимаем суппорт вверх.
  6. Вынимаем старые колодки.
  7. Вдавливаем поршень внутрь цилиндра при помощи рукоятки отвертки или любой деревянной палки.
  8. Устанавливаем новые детали, при этом колодку, на которой есть датчик износа, ставим со стороны поршня.
  9. Ставим суппорт на место и закручиваем нижний болт.

Остается только установить правое колесо на положенное ему место и опустить машину. Замена передних колодок Hyundai Accent с левой стороны осуществляется таким же образом.

Устройство задних барабанов и замена расходных материалов

Схема устройства механизма тормозных барабанов автомобиля Hyundai Accent.

  1. Стойка, поддерживающая тормозные колодки.
  2. Задний щит.
  3. Задний, двусторонний тормозной цилиндр.
  4. Щеколда рычажка.
  5. Планка разжимная.
  6. Рычажок ручного тормоза.
  7. Пружинка возвратная верхняя.
  8. Колодка барабана задняя.
  9. Пружинка зажима.
  10. Зажим.
  11. Барабан.
  12. Пружинка возвратная нижняя.
  13. Пружинка автоматического регулятора.
  14. Колодка барабана передняя.

Как и в случае с передними тормозами, задние тормозные колодки меняются все вместе. Кроме основных расходников перед заменой необходимо купить также и ремонтные комплекты для тормозных барабанов, содержащие пружинки и болтики. По заверению владельцев Хендай Акцент, кроме родных, лучше всего подходят ремонтные комплекты задних тормозов от ВАЗ Классики. Алгоритм замены задних тормозных колодок.

  1. Устанавливаем машину на 1 передачу.
  2. Ослабляем крепление троса ручного тормоза.
  3. Ставим упоры под передние колеса.
  4. Поднимаем заднюю часть авто.
  5. Ставим под заднюю часть кирпичи либо другую опору.
  6. Снимаем одно колесо.
  7. Откручиваем болт, крепящий барабан к ступице (если этот болт есть на вашей машине) и снимаем его.
  8. Если барабанчик не слезает, закручиваем в свободные отверстия параллельно друг другу два длинных болта М8, закручиваем их.
  9. Далее по инструкции следует снять ступицу, однако если нужно заменить только колодки, пропускаем эту процедуру.
  10. После этого отцепляем растяжные пружинки, пружинку регулятора и рычажок ручного тормоза.
  11. Снимаем зажимы. Для этого поочередно надавливаем на них и поворачиваем болтики, расположенные с обратной стороны тормозного щита.
  12. Вынимаем старые колодки.
  13. Вдавливаем поршни заднего рабочего цилиндра.
  14. Устанавливаем новые детали в обратной последовательности.

Если при установке барабан не будет надеваться на щит, можно прессовать его аккуратными ударами молотка через деревянную проставку.

Замена колодок на Хендай Акцент своими руками

В этом небольшом материале вы узнаете, как самостоятельно провести замену тормозных колодок на Хендай Акцент (передних и задних). Все работы можно выполнить самостоятельно, ничего сложного в них нет. Для ремонта вам потребуется наличие комплекта инструментов, домкрата, а также начальных навыков. Но чтобы выполнить ремонт, вам нужно знать хотя бы в общем конструкцию всей системы.

  • Демонтаж передних тормозных механизмов
  • Диагностика состояния элементов конструкции
  • Процедура установки колодок
  • Задние тормозные механизмы: снятие
  • Проведение диагностики задних тормозных механизмов
  • Установка задних колодок
Читать еще:  Какой аккумулятор стоит на хендай солярис

Демонтаж передних тормозных механизмов

Конструкция суппорта переднего колеса приведена на рисунке. Также указаны рекомендуемые моменты затяжки всех резьбовых соединений. Порядок проведения работ при снятии тормозных механизмов на Хендай Акцент:

  1. Выворачиваете снизу болт и приподнимаете вверх весь суппорт. Закрепляете его проволокой, чтобы не повредить шлангу.
  2. Извлекаете колодки.

Прежде чем выполнить эти манипуляции, необходимо ослабить затяжку колесных болтов, поднять автомобиль при помощи домкрата. После этого можно полностью снимать колесо. Обязательно под задними колесами нужно устанавливать упоры, чтобы машина не смогла укатиться. И никогда не нажимайте на педаль тормоза при снятом суппорте – это приведет к тому, что поршни выдавятся и придется менять весь механизм.

Диагностика состояния элементов конструкции

Теперь можно осуществить проверку тормозных колодок на предмет наличия загрязнений или износа. У накладок должна быть толщина примерно 9 мм. Но вся система будет работать и с колодками, у которой накладки имеют толщину 2 мм. Но это предельно допустимое значение, не рекомендуется использовать такие колодки.

Если выполняете замену колодок на Хендай Акцент, то необходимо делать это на всей оси. Если заменили на левой передней стороне, то поставьте новые и на правой. А при снятии колодок и повторной их установке рекомендуется пометить расположение, чтобы впоследствии не перепутать. Но обратите внимание на то, что у накладок не должно быть повреждений.

Процедура установки колодок

При установке передних колодок на Хендай Акцент вам нужно выполнить такие манипуляции:

  1. Вставить зажимы для крепления колодок.
  2. Установить колодки на зажимах. Обратите внимание на то, что колодка, на которой установлен датчик износа, устанавливается непосредственно на поршне.
  3. Теперь необходимо вдавить в суппорт поршень, чтобы новые колодки смогли влезть. Делать это можно как специнструментом (обозначение 09581–11000), так и подручными средствами – монтировкой, монтажной лопаткой, и т. д.
  4. Произведите установку новых колодок. Прокладки должны располагаться с внешней металлической стороны. Запрещено наносить любую смазку на рабочие поверхности диска или колодок.
  5. Закрутите болт. Рекомендуется затягивать его с моментом 22..32 Н*м.

Задние тормозные механизмы: снятие

Конструкция приведена на рисунке. Процедура демонтажа выглядит следующим образом:

  1. Снимаете заднее колесо и барабан.
  2. Демонтируете зажим, который поддерживает колодку, затем рычаг и пружину автоматической регулировки.
  3. Демонтировать регулятор колодок можно только в том случае, если прижать их.
  4. Произведите демонтаж колодок и возвратных пружин.

Проведение диагностики задних тормозных механизмов

Теперь можно выполнить диагностику состояния механизмов:

  1. Сначала нужно измерить при помощи штангенциркуля диаметр барабана. Само собой, нужно измерять внутренний диаметр, а не внешний. Максимальное значение должно быть 200 мм.
  2. При помощи индикатора часового типа необходимо измерить значение биения барабана. Оно должно быть максимум 0,015 мм.
  3. Произведите замер толщины накладок – минимальное значение должно быть 1 мм. Если меньше, то нужно менять колодки.
  4. Внимательно осмотрите накладки – на них не должно быть загрязнений, следов чрезмерного износа и повреждений.

  • Проведите осмотр приводов колодок – рабочих цилиндров. Не допускается наличие на них следов тормозной жидкости.
  • Внимательно осмотрите щит – на нем также не должно быть повреждений или следов чрезмерного износа.
  • Проверьте, равномерно ли прилегают колодки к барабану.
  • Если все в норме, то нет необходимости в замене задних тормозных колодок на Хендай Акцент. Если же вы нашли элементы с повреждениями, то нужно заменить их.

    Установка задних колодок

    Прежде чем осуществлять сборку, нужно смазать следующие точки:

    1. Место контакта щита и колодок.
    2. Место контакта колодки и опорной плиты.

    Рекомендуется использовать смазки типа NLGI №2 или SAE-J310. Дальнейшие действия по установке колодок:

    1. Сначала ставите стойку для поддержки задней колодки.
    2. Монтируете на колодках возвратные пружины.
    3. После того, как установите колодки и соберете весь механизм, необходимо несколько раз выжать рычаг стояночного тормоза. Это позволит отрегулировать тормоза сразу на обоих задних колесах.

    На этом ремонт окончен, можно смело эксплуатировать автомобиль. В следующем материале мы расскажем о том, что из себя представляет стояночный тормоз (ручник) на автомобиле Хендай Акцент.

    Ссылка на основную публикацию
    Adblock
    detector
