Со слов предыдущего хозяина ремень ГРМ менялся почти 55 тыщ км назад, решил самостоятельно произвести замену. Во-первых интересно, во-вторых пока лето и тепло, ну и сэкономлю 3-4 тыщи.

Предварительно запасся:
Набор Dayco KTB 600, т.к. первый раз менял решил не экспериментировать, купил комплектом ролики и ремень ГРМ. Ролики в коробке GMB оказались(ну понятно)), ремень Dayco.
Hyundai/Kia 24422-24000 пружинка натяжителя ремня грм
Francecar FCR4PK0845 ремень помпы
Mando MB4PK812 ремень кондея
Onnuri GBEH-049 ролик приводного ремня кондея

Инет полон отчетов замены ремня ГРМ всех родственных моторов Матрикса, но хотелось нормального описания того как защелкнуть пружину натяжителя и т.п.

Болт шкива КВ открутился легко, с помощью трубы. Да и сам шкиф обстучал слегка, он тоже не оказал сопротивления.

Далее действовал по этому опыту, все четко расписано www.drive2.ru/l/299790

Но я подглядел чужой опыт и прежде чем снимать, выставил старый грм по меткам разметил белым маркером и звезды и ремень.

Конечно можно и без рисования обойтись, но такой способ очень наглядный, меньше потом крутить КВ для собственной уверенности ))

Ну понятно, ремень, метки, звездочки, а как пружинку натяжителя завести? Она прилично тугая.
Смотрим видео с 5й минуты

Собираем всё в зад
Новый натяжной ролик ремня кондея Onnuri GBEH-049. ролик железный.

Повеселился с установкой ремней, опыт конечно прикольный, но кмк один длинный ремень ставить проще, чем три мелких )))
А! составной шкиф помпы развил мелкую моторику до невиданных высот.

апд
через 12 тыщ км обнаружил вытекший ролик GMB, поэтому в мае 2019 поставил комплект ГРМ + помпа.

Ролик натяжной 70022 HSC
Ролик 70170 HSC
Ремень грм (agira) 105RU22 DONGIL
Сальник КВ 2142122020 HYUNDAI/KIA
Насос водяной 9364 AIRTEX

Регламент технического обслуживания Хендай Hyundai MATRIX

Регламент планового Технического Обслуживания (ТО) для модели ХендайHyundai MATRIX.

Напоминаем, что данные, указанные производителями в данной таблице, являются примерными. Проводите диагностику своего Hyundai MATRIX, как только у вас возникли какие-либо вопросы. Менять масло в двигателе специалисты нашего автосервиса, рекомендуют раз в 8 000 — 10 000 км. Что поможет Вам сохранить двигатель Хендай в рабочем состоянии максимально длительный срок.

Так же рекомендуем вам проводить регулярный контроль за всеми рабочими жидкостями, потому как датчики, которые обязаны оповещать вас о недостатке чего-либо, электронные и тоже могут ломаться.

Регламент и стоимость ТО Hyundai Matrix FC c двигателем 1.8 L

Регламент и стоимость ТО Hyundai Matrix FC c двигателем 1.6 L

Замена ремня ГРМ — Hyundai Matrix, л., года на DRIVE2

Снимите шкив насоса охлаждающей жидкости и ремень привода генератора.

Снимите шкив коленчатого вала. Отведите натяжитель в сторону насоса охлаждающей жидкости и временно затяните болты крепления, чтобы натяжитель не возвратился.

Отверните болт крепления звездочки распределительного вала. Снимите звездочку распределительного вала. Отверните болты крепления звездочки коленчатого вала. Снимите звездочку и направляющую шайбу с коленчатого вала.

Замена ремня ГРМ Hyundai Matrix

Снимите натяжитель ремня привода ГРМ. Проверка звездочки, ролика натяжителя ремня привода грм и направляющего ролика Проверьте звездочку распределительного вала, звездочку коленчатого вала, ролик натяжителя ремня привода ГРМ и направляющий ролик на отсутствие чрезмерного износа, трещин и повреждений.

Замените их при необходимости. Проверка плавности вращения ролика натяжителя ремня привода ГРМ Проверьте легкость и плавность вращения ролика натяжителя ремня привода ГРМ и направляющего ролика и убедитесь в отсутствии чрезмерного люфта и посторонних шумов при вращении рис.

Замените ролик при необходимости.

Замените ролик, если обнаружены следы вытекания смазки из его подшипника. Проверьте ремень на отсутствие загрязнения или масляных отложений.

Замените ремень при необходимости. Небольшие загрязнения ремня могут быть удалены сухой ветошью или обтирочной бумагой. Все фото снятых запчастей выкладываю. Предыдущеий владелей делал ТО у официалов и запчасти ставили оригинальные, а это значит, что в оригинале лежат ролики GMB.

4.6 Замена ремня привода ГРМ

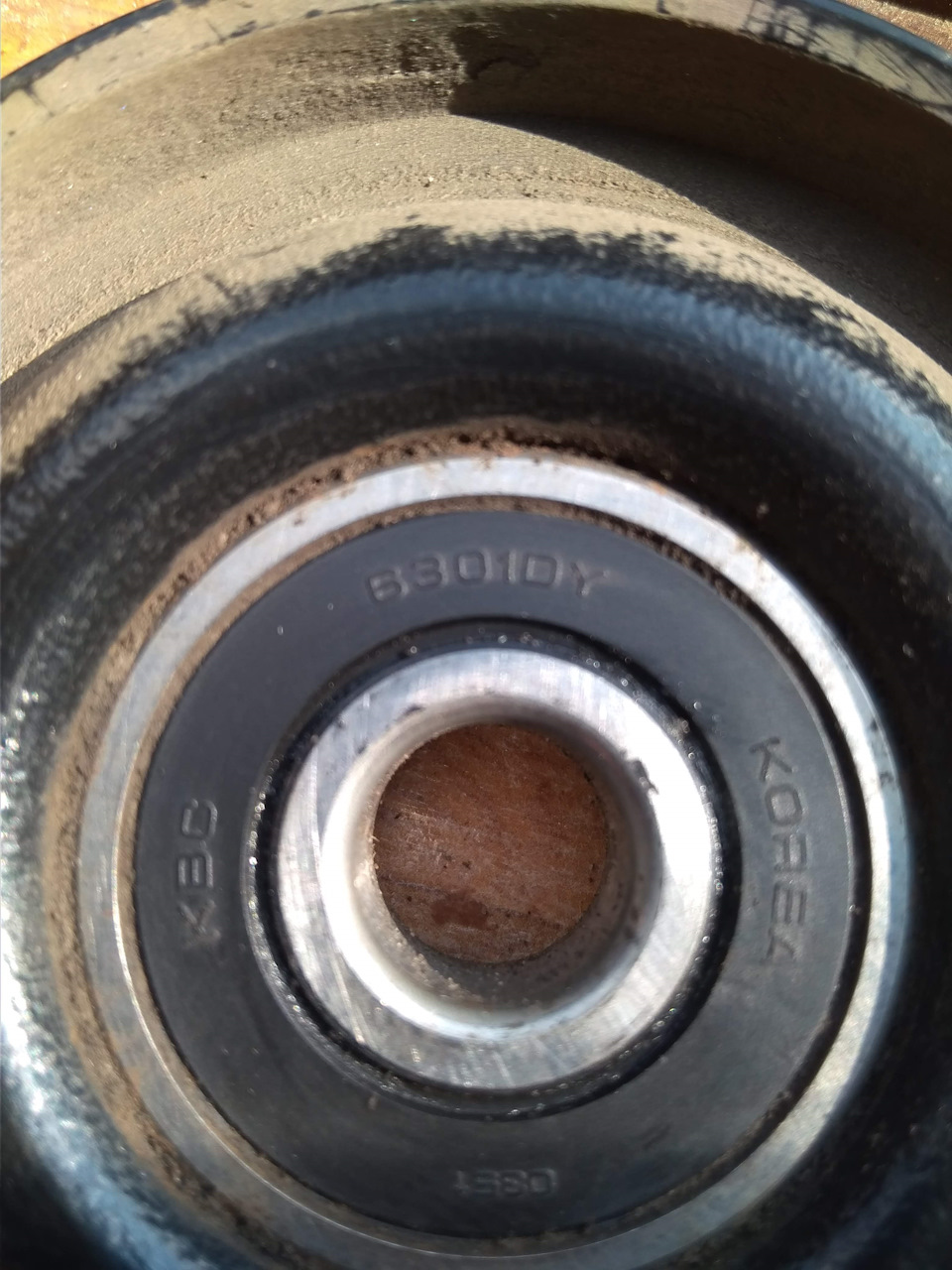

Хочется описать состояние снятых запчастей: В комплекте с помпой идёт прокладка и болт, но я этого не знал и поэтому отдельно заказал оригинальную прокладку помпы и не зря, потому что оригинальная идёт металлическая с напылением, а комплектная прокладка от gmb просто сделана из плотной бумаги.

При исправности хёндай матрикс замена ремня грм частота их оборотов должна быть равна.

Это в свою очередь ведет к сбою в работе газораспределительной системы, быстрому нагреванию двигателя и хёндай матрикс замена ремня грм следствие уменьшению мощности мотора и росту потребления топливной смеси. Для надежной и бесперебойной работы мотора необходимо чтобы клапаны закрывались и открывались в одной частоте с поршнями двигателя. Если из-за износа, возникает проскальзывание ремня ГРМ, это может стать причиной обрыва.

В случае возникновения такой неисправности распределительный вал перестает быть связанным с коленчатым валом и может остановиться совершенно произвольно в таком положении, при котором какой-либо из клапанов газораспределительного механизма будет открыт.

В этом случае поршень, двигаясь вверх, может столкнуться с клапаном, что приведет к его деформации. В этом случае двигателю автомобиля грозит серьезный ремонт.

Необходимо отметить, что обрыв ремня ГРМ не происходит неожиданно, практически всегда это сопровождается изменениями в работе двигателя автомобиля, уменьшению его мощности, изменению потребления бензина, возникновению посторонних писка, скрипов и. Частая езда по грунтованным дорогам, буксировка прицепов, тяжелых грузов, передвижение на повышенных скоростях приводит увеличению нагрузки на коленчатый вал, раскручиванию его до максимальных оборотов, что приводит хёндай матрикс замена ремня грм стиранию ремня ГРМ и ускорению его износа.

Течь антифриза или масла в течении продолжительного промежутка времени может приводить к химическому повреждению ремня ГРМ, образованию на нем трещин, расслоения и как следствие его обрыву. Для предупреждения полного износа ремня ГРМнеобходимо периодически, при визуальном осмотре газораспределительного механизмапроверять наличие повреждений на поверхности ремня.

Замена ремня ГРМ двигателя CRDI

Увеличить шрифт A A A

Оденем на натяжитель обводной ролик. Идеально подходит, прикрутим его.

В итоге обводной идеально встал на место ролика натяжителя. В следующий раз я куплю два обводных, к тому же к большому подшипнику больше доверия, он выглядит надёжнее, чем тот маленький, что был установлен изначально.

Сборка в обратной последовательности. У меня возникла трудность при одевании сервисного ремня. Я его устанавливал на все ролики и накидывал частично на шкив коленвала, затем держал ремень и крутил коленвал, чтобы ремень оделся, получилось не с первого раза. Как будет время — сделаю фотографии с небольшим разбором. Когда менял фотоаппарата не было, да и совсем не до фотографирования было. Если что не понятно объяснил — спрашивайте!
