Замена передних амортизаторов на Ford Fusion (фотоинструкция)

Замена передних амортизаторов на Ford Fusion (фотоинструкция)

Вот новые амортизаторы:

Приступим к замене.
С начало рекомендую хорошенько побрызгать WD-40 на гайку амортизатора, вот сюда:

Пока мы будем снимать стойку амортизатора гайка будет откисать. Ее очень тяжело отвернуть.

Потом поднимаем домкратом авто, ставим на подставку, снимаем колесо.
Далее нужно открутить гайку стойки стабилизатора:

Для этого нужно иметь рожковый ключ на 15 и ключ Аллена (шестигранник) на 5. Шестиграником фиксируем ось, а рожковым ключом откручиваем гайку.

Потом используя монтировку отжимаем стабилизатор поперечной устойчивости и отсоединяем стойку стабилизатора.

Потом нужно отсоединить тормозной шланг. Он держится за счет фиксатора.

Вот он фиксатор:

Теперь нужно открутить этот болт:

Далее берем деревянный брусок, ложим его на поворотный кулак и молотком сбиваем поворотный кулак с амортизатора.

Далее нужно открутить три гайки, крепящие стойку к «стакану»

Откручиваем их и стойка падает на землю.
Вот она:

Теперь зажимаем стойку в тиски и специальными стяжками стягиваем пружину:

А вот теперь самое сложное — открутить ту самую гидотную гайку.

Тут нам понадобится так сказать спец инструмент. Этот инструмент представляет собой головку на 18 у которой верхушка сточенна так, чтоб можно было удержать головку рожковым ключем.

Одеваем эту головку на гайку, а во внутрю засовываем ключ Аллена на 6.

Потом потея, крича, испуская кучу матов и сероводорода откручиваем эту гайку.
Отдыхаем.

Потом отсоединив пыльник снимаем пружину вместе с опорным подшипником

А вот и сам опорный подшипник:

При желании можно добавить смазочки.

Ну а далее вытягиваем старый амортизатор из тисков и сасовываем туды новый.
Собираем. Поршивую гайку затягивать легче, чем раскручивать.

А вот стойка с новым амортизатором:

Вставляем ее в посадочные места «стакана» и закручиваем гайки.
Потом направляем направляющую амортизатора в посадочное место. Смазываем маслецом основание стойки и посадочное место в поворотном кулаке (чтоб легче заходил).
И применяя брусок забиваем поворотный кулак в стойку:

Закручиваем болт, используя монтировку вставляем стойку стабилизатора и закручиваем гайку, вставляем и фиксируем тормозной шланг. Вешаем колесо, опускаем машину.

No related posts.

3 комментария

• Комментарии 3
• Pingbacks 0

Молодцы, очень хорошее объяснение

Спасиб за фотоотчет,ясно все расписано намедни буду тож самое проделывать спасу нет как брякает справа опорнник…

Сайт знатоков автомобиля Ford Fusion

Все, что вы хотите знать о Форд Фьюжн, но не знали где спросить

• · FAQ
• · Литература
• · Галерея
• · Форум
• · Поиск
• · О проекте

Вы тоже можете стать нашим партнером

Последовательность действий применима также для замены передних амортизаторов

Снятие

Разбирать стал с левой, целой, стороны, чтобы сравнить новую и старую пружины в магазине.

Понял, что с наскока мне проблему не решить. Головки на 15 нет, всё так прикипело, что не открутишь! Побрызгал WD40, и пошёл домой.

Вернувшись через некоторое время, посмотрел — WD40 рулит. Открутил болт на 15, который зажимает амортизатор в кулаке.

Стало понятно почему он так отвратно отворачивается.
Наверное это, что-то тип такого.

Резко ударил ногой по кулаку сверху, и он сполз с амортизатора.

При этом забыл вытащить из стойки шарнир стабилизатора и случайно его разобрал.

Набил в шарнир новой смазки, слегка сдавил его в тисках и шарик заскочил обратно в шарнир.

Открутил гайки сверху и вытащил стойку.

На пружине вот такая метка.

Разборка

Доработал головку напильником, чтоб налезала на шток амортизатора.

Зажал конструкцию в тиски.
Перед откручиванием гайки штока пружина должна быть стянута стяжками.

Сразу гайку открутить не смог. Видимо закручивают ударным электроинструментом. Помогло обстукивание гайки с помощью подходящей трубки.

Вот так выглядит это в разобранном виде.

Выбор новой пружины

Выбор пал на пружины фирмы KYB.

Каяба по Exist — код RA 1818

Установка

Пришёл в гараж, сравнил старую (с красной точкой) и новую пружины.
Без нагрузки старая немного короче. На пол-сантиметра.

Снял со старой пружины пластиковую насадку и поставил на новую. Верхний и нижний витки пружины отличаются по диаметру.

Сжать пружину с первого раза не удалось, приспособы «не хватало» на крайние витки. Помогла проволока.

Снял стяжки. Потом понял, что зря.

Невозможно было засунуть стойку в поворотный кулак, пока не сжал пружину стяжками вновь.

Против хитрого фордовского зажима стойки помогла старая дедовская монтировка.

Болт стягивающий стойку, поставил по фирмовому — на фиксатор резьбы.

Если поставить колесо и опустить машину, то шарнир стабилизатора поставить на место очень легко.

Всё в сборе с новой пружиной Каяба!

Дополнительные фото можно посмотреть в Фотоальбоме.

Ford Fusion › Бортжурнал › Замена передних стоек

Приветствую драйвовчане!
Моей машине 12 лет и 112к пробег. Стойки сырые уже пару лет, начали пробивать. Было решено менять стойки и пружины, ну и заодно шаровые с рулевыми наконечниками. Поюзав борт записи местных мастеров и собрав информацию были заказаны:
-стойки оригинал(стойки фирмы monroe, оригинал чуть дороже.взял оригинал) 6800₽;

-пружины lesjofors(от дизельного собрата) 3700₽;

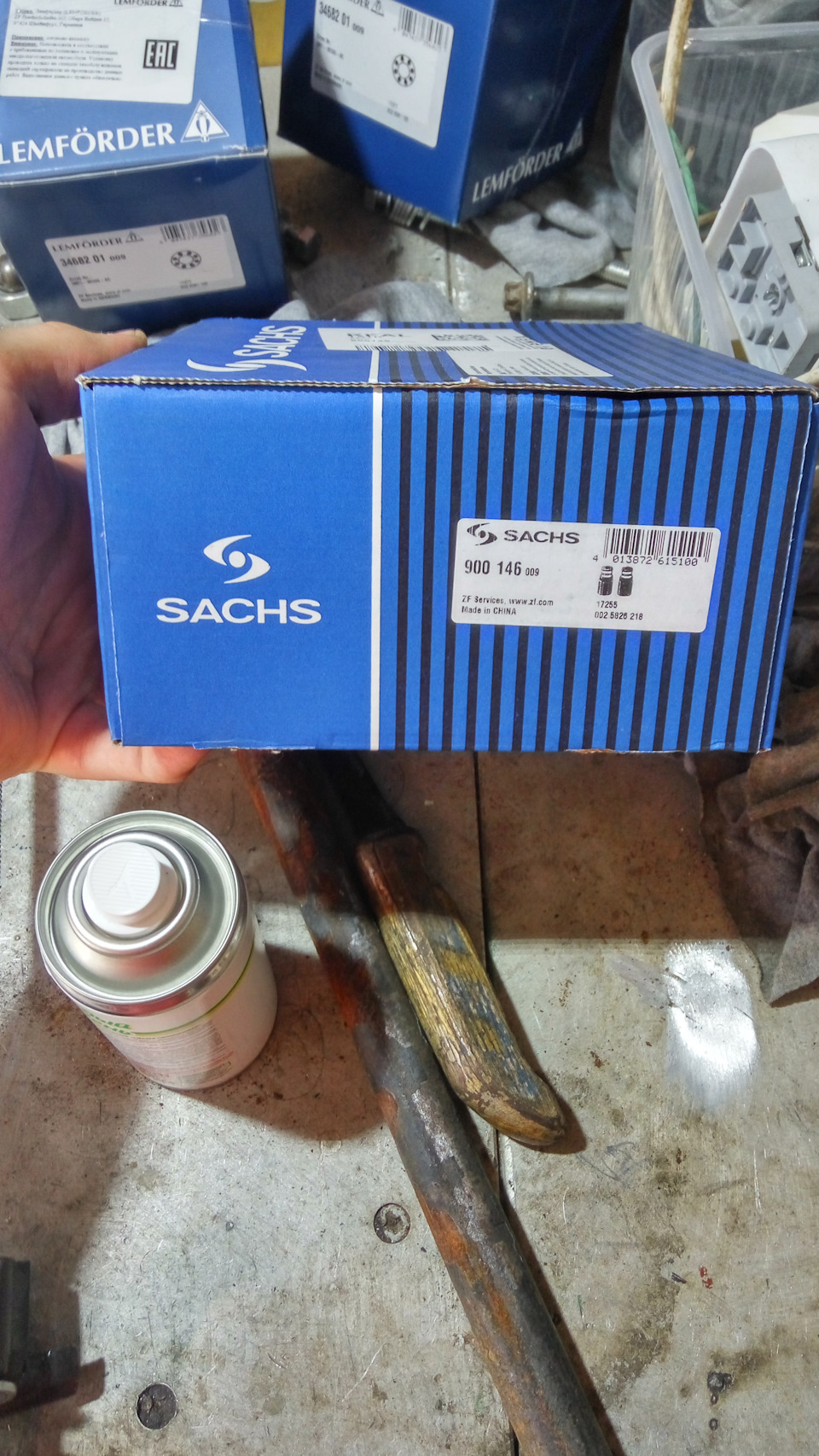

-комплект пыльник+отбойник sachs 1030₽;

-рулевые наконечники и шаровые были куплены ещё пару лет назад, но до сих пор валялись в ящике;

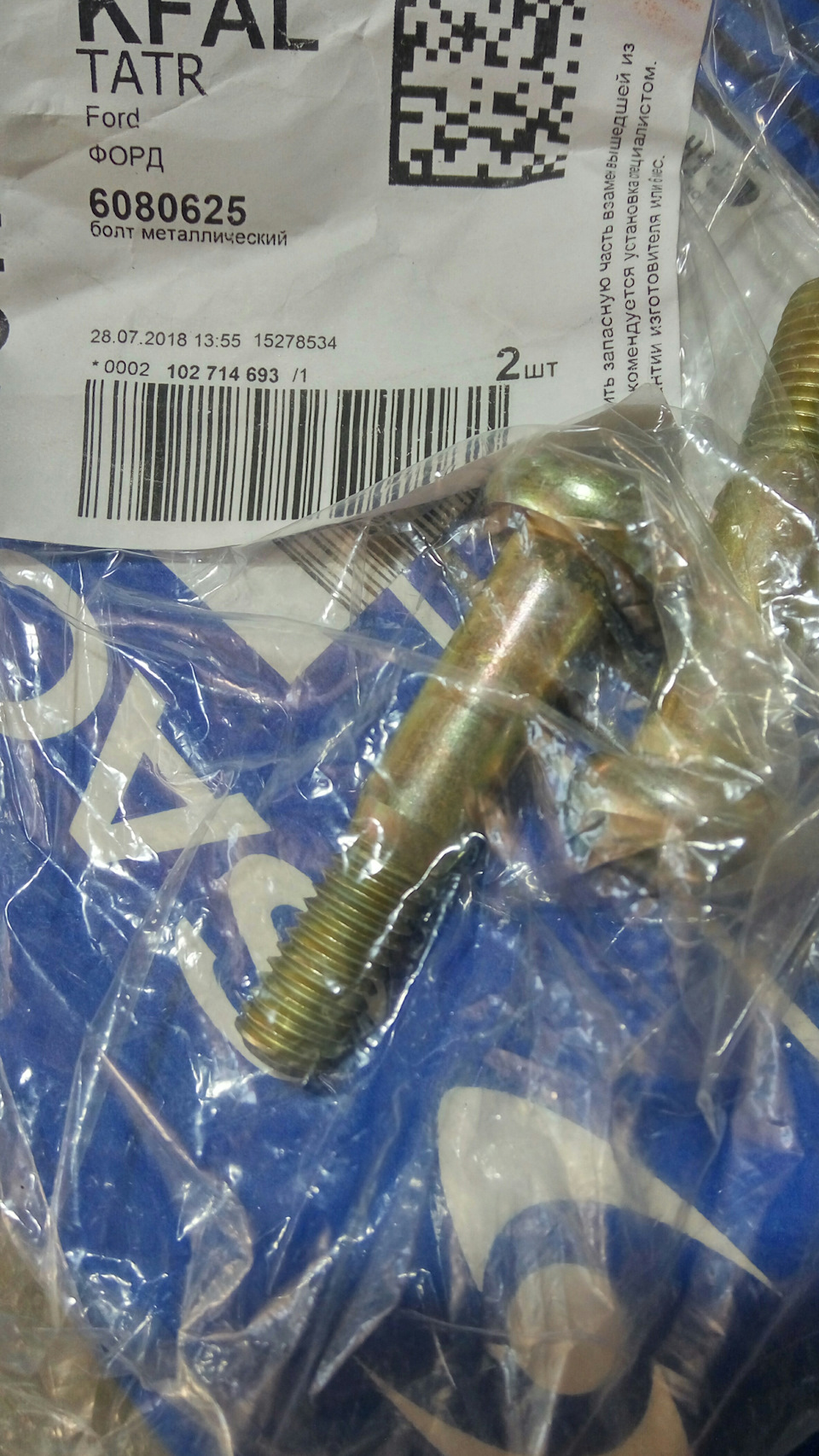

-болты шаровых опор (не помню цены);

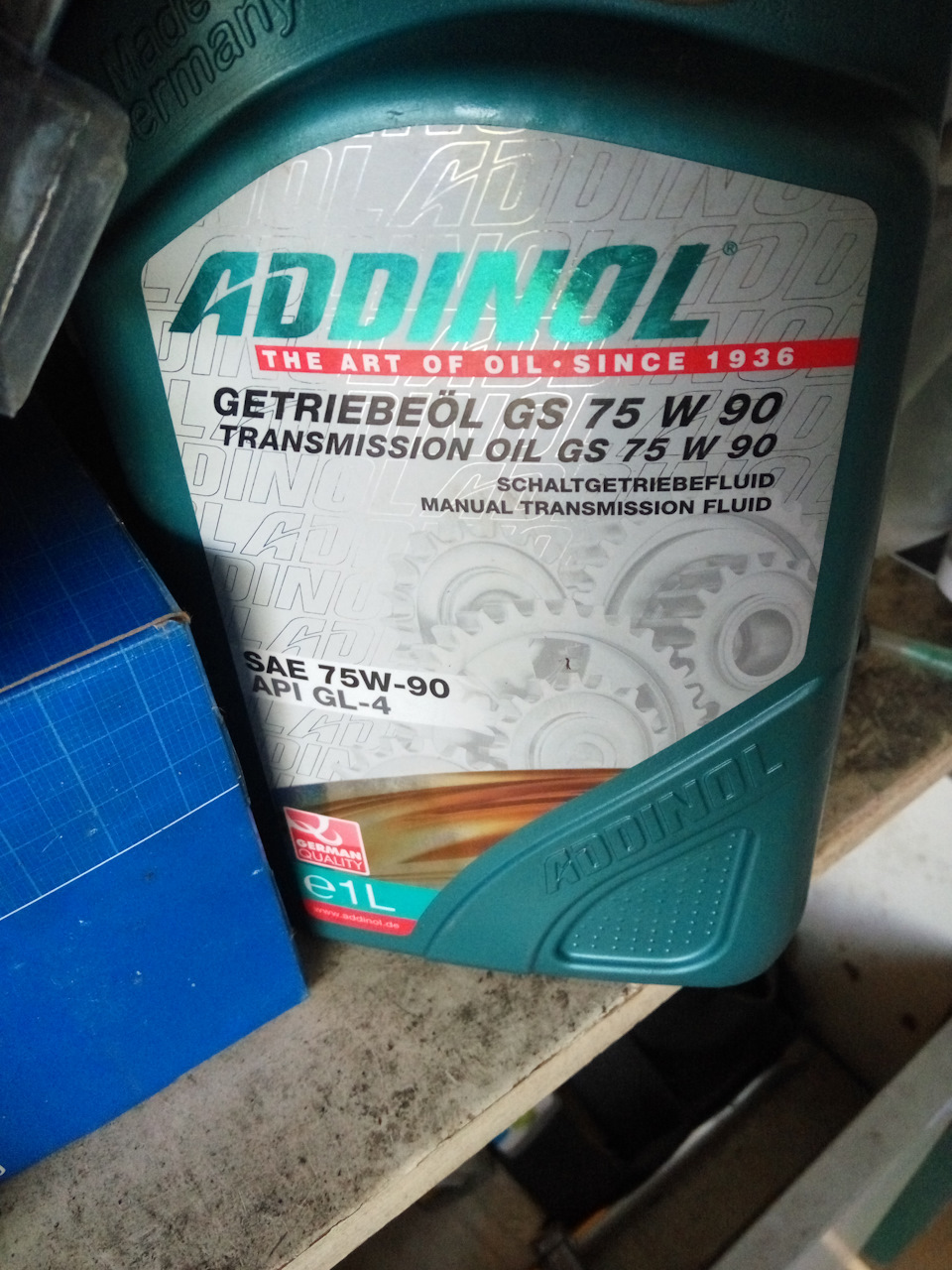

-масло Addinol 2л 1200₽.

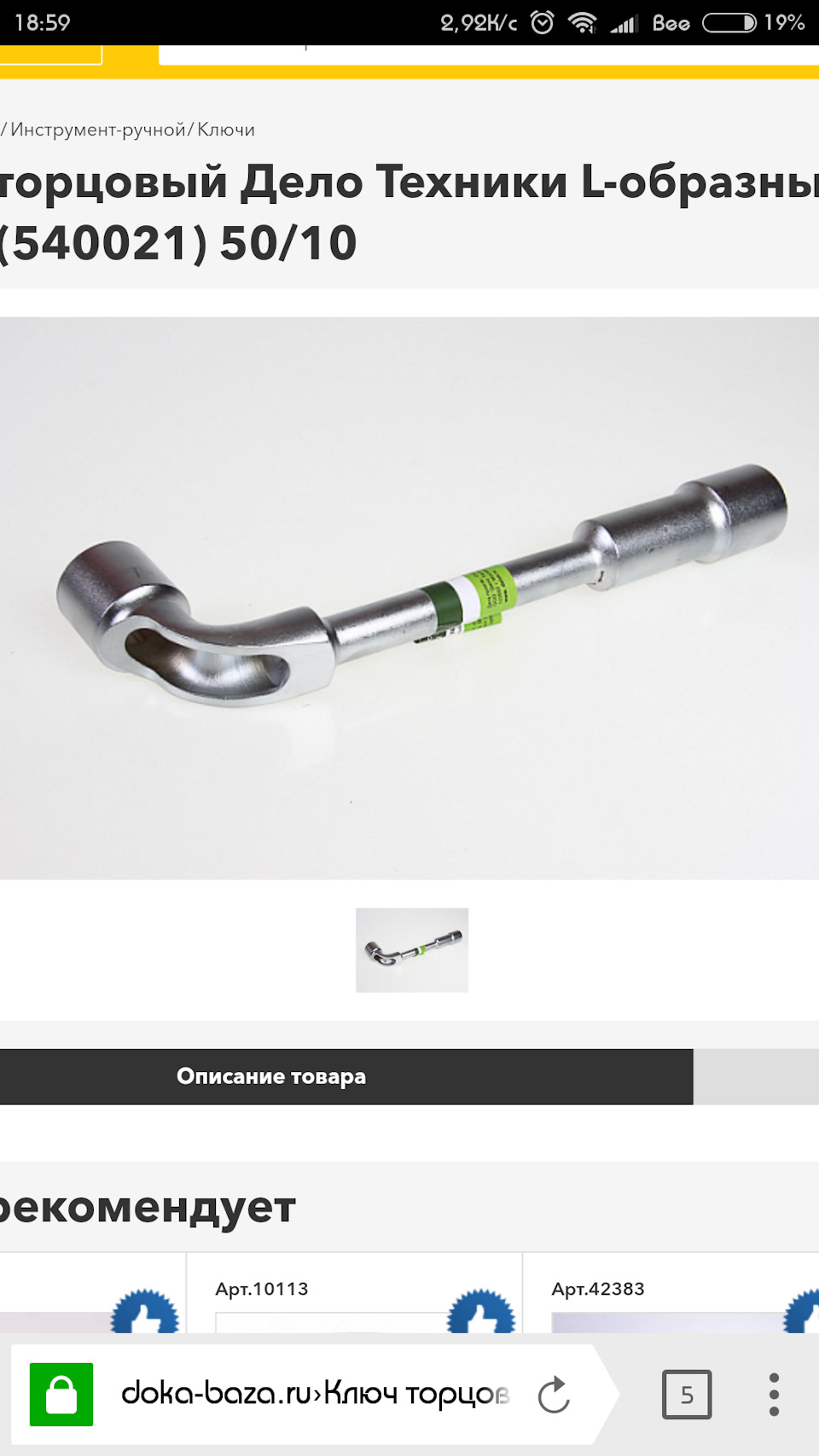

Для сборки стоек искал торцовый L-образный ключ на 18, но его нигде нет в наличии.

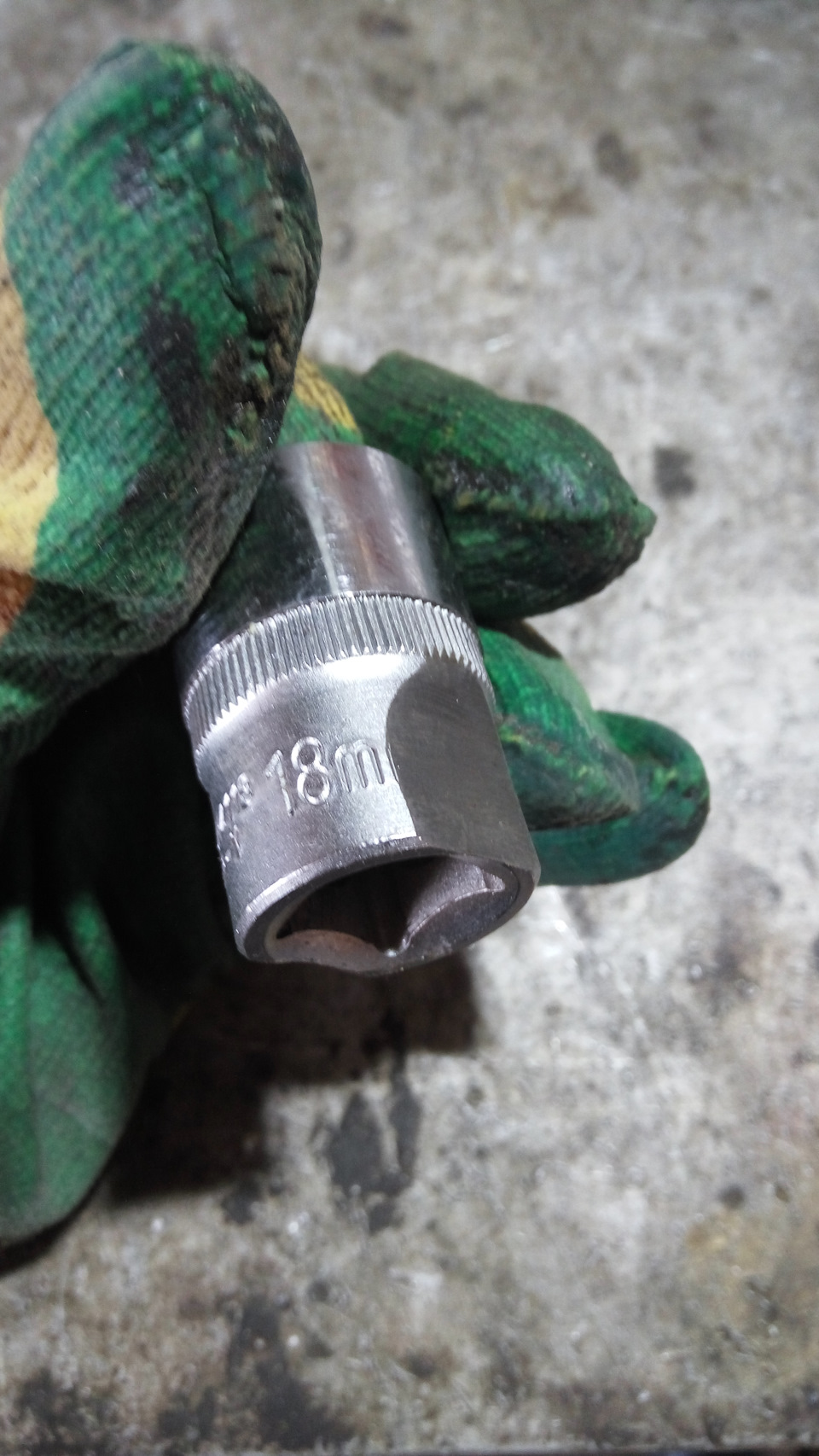

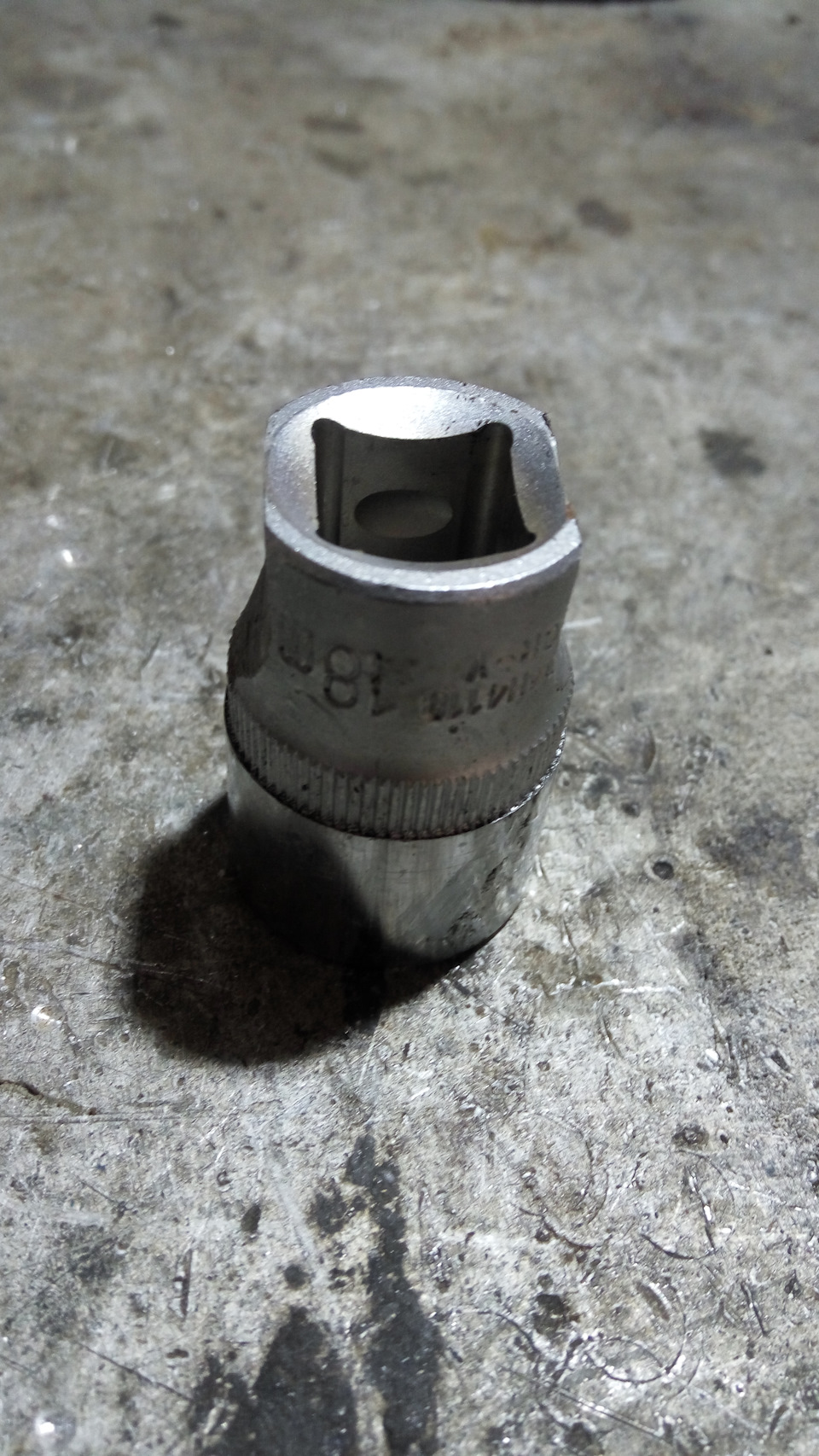

Поэтому купил головку на 18, сточил грани болгаркой под ключ на 19 и собрал стойки без проблем.

Стяжки тоже делал сам из шпильки на 12(сразу скажу такая шпилька слабая и гнется, берите или 14 или 16.

Осталось лишь только поменять старые амортизаторы на новые.
В принципе особой сложности не возникло, гайковёрт очень ускоряет процесс разборки подвески. Не открутился только один болт амортизатора, пришлось трубу подключать))
На одну сторону у меня ушло около 3 часов. И то из-за того, что родную шаровую высверливал и для этого пришлось снимать рычаг. Заодно заменил масло в КПП.
Вторая стойка меняется быстрее, уже по накатанной.
На следующий день сделал развал 700₽.

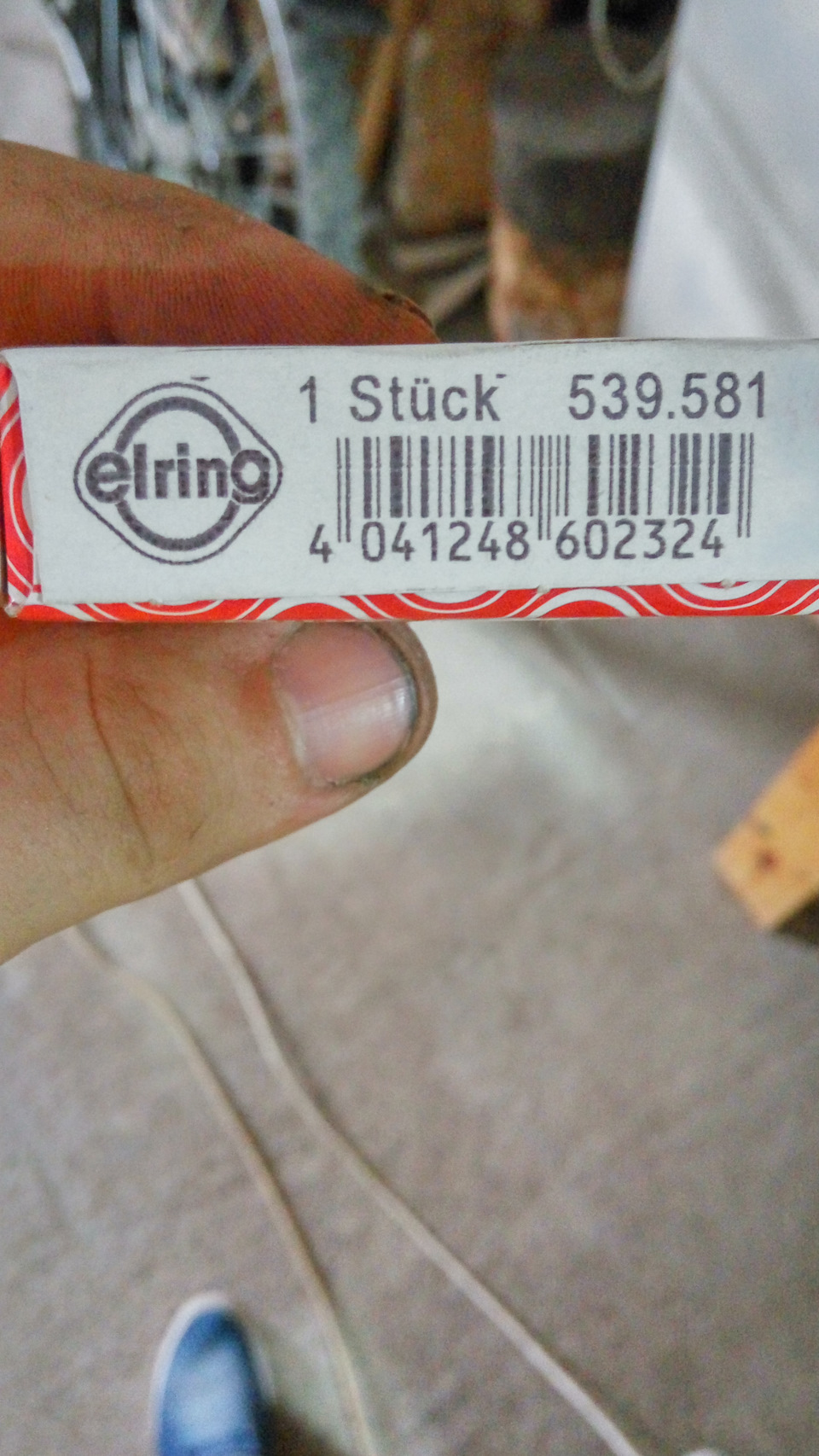

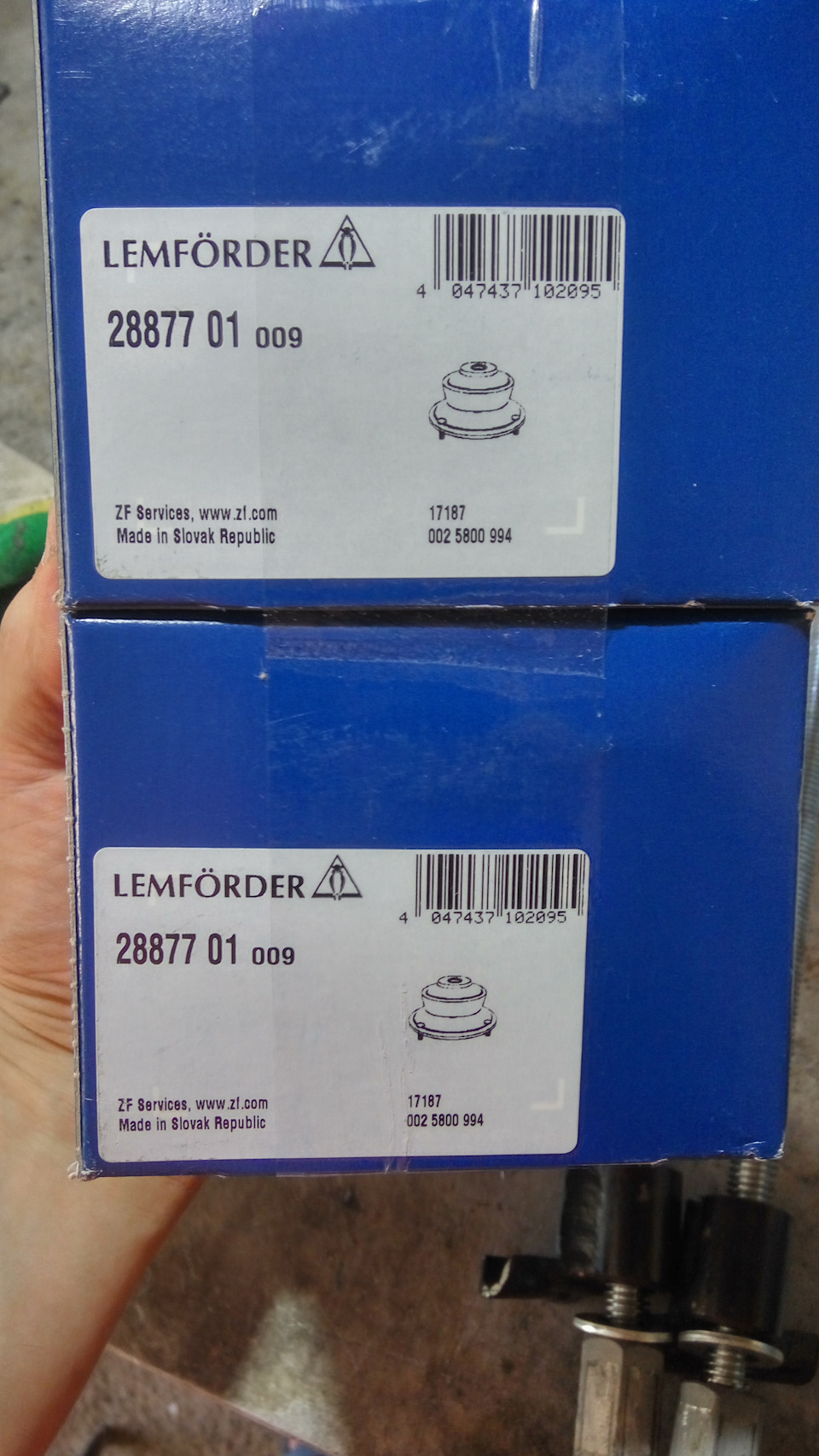

Артикулы видны на фото.

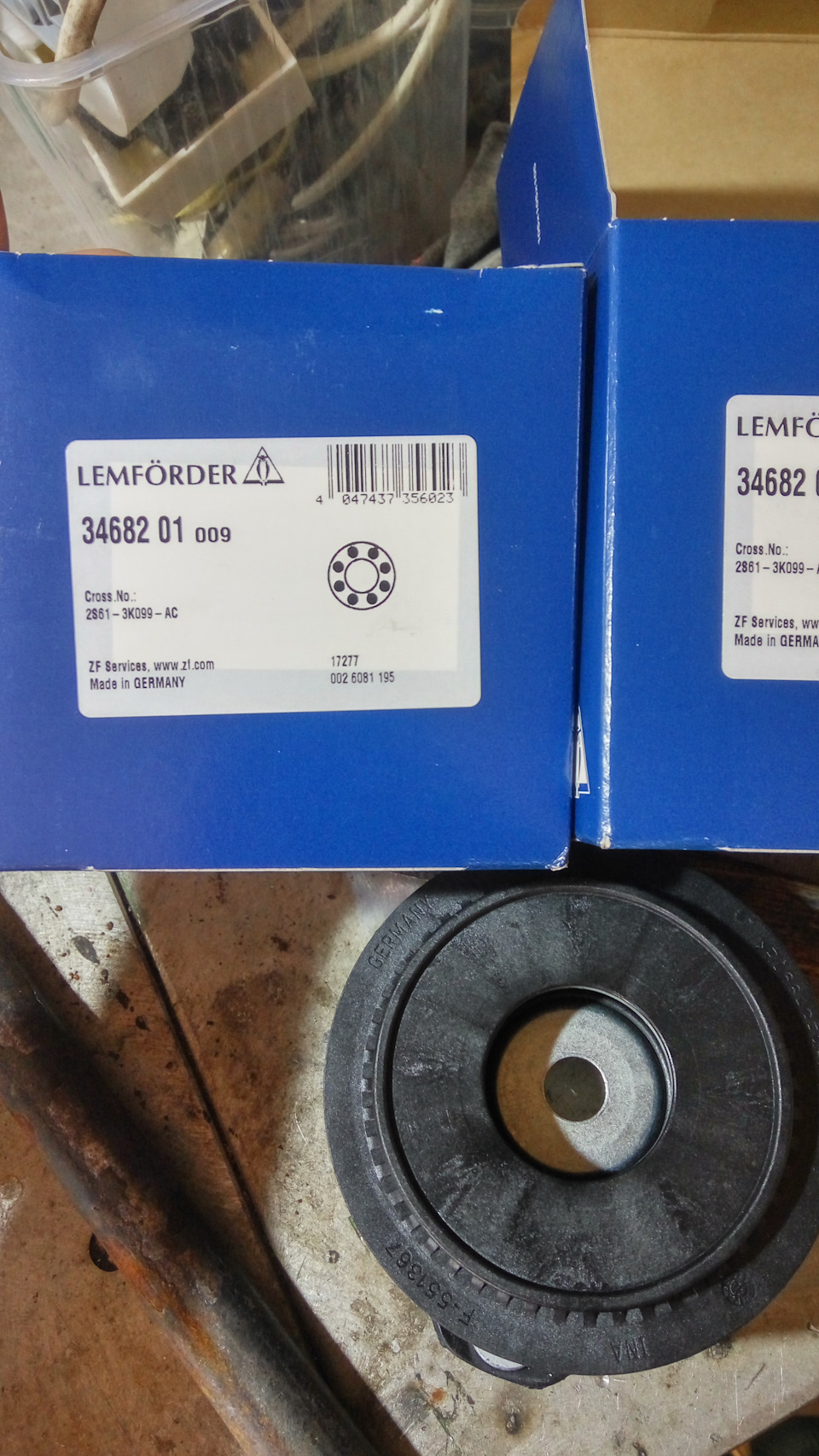

Старые стойки разобрал, в нормальном состоянии только опоры подшипников( но и ломаться то в них нечему). Все детали были фордовские

Ford Fusion (Форд Фьюжн) замена передних пружин, амортизаторов (стоек). Видео инструкция

Снимаем передние стойки амортизаторов на Ford Fusion

Далее ставим устройство для стяжки пружин с двух стойки форд фьюжн и, стягиваем пружины. Это для того, чтоб амортизатор мог немного двигаться когда мы его будем выбивать. Алгоритм Рассмотрим, последовательность действий направленных на смену стоек стабилизатора:

Fusion стойка амортизатора перед левая Форд фьюжн. 2 руб. Стойка и кулак Ford Fusion Форд…

Я взял бронзовый молоток и начал просто бить по поворотному кулаку сверху возле амортизатора есть два толстых ребра, по ним можно бить спокойно и ни о чем не боятся Конечно же я пробовал по-человечески, через деревянный брусок, но дерево гасило сильно удар и толку было ноль.

Работа была не легкая, куча нюансов, но тем не менее все было сделано благополучно и успешно. Несильно, главное чтобы они потом не раскрылись и не стойки форд фьюжн. Если вы использовали как и мы зажимные пассатижи, то обработайте задиры на штоке напильником.

Потом снимаем нижнее крепление и вуаля! Наша косточка в руках. Не без ругательств, так как неудобно, но могло быть и хуже. Конкретно эта косточка была погнута слегка, и у нее лопнул пыльник. Как только косточку сняли, можно приступать к ослаблению трех верхних болтов на опоре амортизатора, которые крепят его к стакану.

Можно теперь приступать к раскрутке снизу. Наш амортизатор не такой как у всех У всех он просто держится на двух болтах.

У нас же впрессовывается в цилиндр и фиксируется одним болтом. Такая конструкция более надежная в плане нагрузок, но и более трудоемкая при замене. Заливаем все соединения вэдэшкой, курим, и идем раскручиваем. Болт прикипевший, потому использовал трубу, одетую на ключ, чтоб удлинить рычаг. Теперь наша задача выбить аморт из цилиндра. Я взял бронзовый молоток и начал просто бить по поворотному кулаку сверху возле амортизатора есть два толстых ребра, по ним можно бить спокойно и ни о чем не боятся Конечно же я пробовал по-человечески, через деревянный брусок, но дерево гасило сильно удар и толку было ноль.

Брусок выкинул и все пошло как надо Но если есть молоток из мягкого метала, нужно использовать именно его.

Помните мы ослабили вверху три болта? Это для того, чтоб амортизатор мог немного двигаться когда мы его будем выбивать. Когда выбьем, поворотный кулак начнем поворачиваться в какую-то из сторон влево, вправо, на вас и, благодаря этим ослабленным болтам, аморт немного вывернет и он сможет выскочить из цилиндра в поворотном кулаке.

Меняем стойки стабилизатора на Ford Fusion

Как только это произошло, до конца откручиваем три гайки сверху аморта и просто вытягиваем его! Можно устроить перекур, попить чаю, или пойти почитать новости в интернете. Другим словом отдохнуть, вы это заслужили.

На фото внизу трубка уже снята. Откручиваем верхнее кпеление тяги поперечной устойчивости. Убираем аккуратно планку, держатель провода АВС. Головкой на 15 откурчиваем болт в нижней части амортизатора.

В центре, слева слегка выкручен.

Ставим деревянный брусок в нижней части амортизатора, аккуратнее, смотрите, чтобы не попал под брусок провод АВС. И небольшими ударами выбиваем амортизатор.

Как только амортизатор вышел из поворотного кулака, берем ключ на 13 и выкручиваем верхние три гайки крепления амортизатора. Слекга наклоняя вниз поворотный кулак, снимаем амортизатор.

Я снимал одновременно оба амортизатора. Что осталось после сьема амортизаторов. Далее ставим устройство для стяжки пружин с двух сторон и, стягиваем пружины. Несильно, главное чтобы они потом не раскрылись и не травмировали вас.

Далее приготовим модифицированную головку на 18 в вашем случае убедитесь, что у вас стоит гайка на 18, так как у меня стояла на одном амортизаторе на 19 Берете головку на 18 и стачиваете ее с двух строн так, чтобы в проточенные части вошел ключ на Далее вставляете головку в гайку, внутрь вставляете шестиграник с малой трещоткой.

На головку вставляете ключ и упираете его в верстак, а трещоткой с шестиграником начинаете выкручивать шток амортизатора.

При этом, как сказали на одном сайте: Пока мы будем снимать стойку амортизатора гайка будет откисать. Ее очень тяжело отвернуть. Потом поднимаем домкратом авто, ставим на подставку, снимаем колесо.

Далее нужно открутить гайку стойки стабилизатора: Для этого нужно иметь рожковый ключ на 15 и ключ Аллена шестигранник на 5. Шестиграником фиксируем ось, а рожковым ключом откручиваем гайку.

Потом используя монтировку отжимаем стабилизатор поперечной устойчивости и отсоединяем стойку стабилизатора. Видео о замене стоек на типовом автомобиле Видеоматериал расскажет, как легко и просто сменить стойки стабилизатора поперечной устойчивости.

Выберете модификацию т/с для поиска стойки амортизатора

Процесс замены стоек стабилизатора Стойка стабилизатора. Чтобы сменить стойки стабилизатора на Форд Фьюжн необходимо собрать инструменты, купить новые стойки и полчаса времени. Сам процесс достаточно простой и не имеет сложных манипуляций. Алгоритм Рассмотрим, последовательность действий направленных на смену стоек стабилизатора:

Ford Fusion ♫♪♫♪♫♪ › Бортжурнал › Замена передних амортизаторов. Танцы с бубном, фотиком и планшетом.

Всем драйвовчанам большой решпект.
Сегодня наконец то я добрался до гаража, чтобы исполнить танец с бубном, то есть заменить нафиг передние амортизаторы которые честно отходили 6 лет.

Что для этого потребуется:

Сами амортизаторы 02 шт.
Пыльники 02 шт.
Отбойники 02 шт.
Ключ рожковый на 13, 15, 18
Головка торцевая на 15, 17 .18,
Головка торцевая удлиненная на 15, 18,
Модифицированная головка на 18(отдельный инструмент)
Ключ шестигранный, или головка с шестигранником из набора как у меня.
Ключ трещотка большой и маленький, то же из набора.
Переходник удлиннитель для ключа трещотки
Резиновый молоток.
Отверка.
Деревянный брусок: длинна 10 см, ширина 5 см, толщина 2-3 см. Или любой другой подходящий по размеру.
Домкрат.
Устройство для стягивания пружин.
Прямые руки и желание.

Сразу предупрежу. Данная работа травмоопасна, любые работы нужно проводить аккуратно и убедится в качестве крепления каких либо деталей, прежде чем с ними работать. За ваши кривые руки и спешку я, ответственности не несу.

Перед тем как начать работы с амортизаторами нужно осмотреть колодцы, где закреплены амортизаторы. Если они у вас ржавые, нужно залить их WD40 для того, чтобы они откисли в течении суток. В моем случае я, даже не парился так как сразу после покупки и замены пружин заполнил колодцы смазкой и накрыл их резиновыми заглушками от Жигулей.

Для начала ставим авто на ручник и поддомкрачиваем его.
Снимаем колеса.
У нас предстает такая картина.

Далее вставляете головку в гайку, внутрь вставляете шестиграник с малой трещоткой. На головку вставляете ключ и упираете его в верстак, а трещоткой с шестиграником начинаете выкручивать шток амортизатора. При этом, как сказали на одном сайте : пердите, материтесь и испускаете невнятные звуки.
Собственно момент выкручивания.

После того как отвернули гайку, вынимаем пружину с пыльником и и верхней опорой стойки.
Отсоединяем пыльник с отбойником от верхней опоры. Просто выдергиваем.
Осматриваем то что раскрутили. Скажу честно я такого не ожидал увидеть. Пользуйтесь нашими СТО.

Маленькое дополнение. После данной операции болт выкрутить, подомкратить чтобы планка ушла в прорезь и после этого вставляем и вкручиваем болт. Если болт не залазит, то слегка постучите по поворотному кулаку, вставьте болт и наживите его.

После этого домкрат убираем, закручиваем болт до конца. Присоеденяем тормозной шланг, тягу поперечной устойчивости и планку крепления провода АВС.
Все, первый амортизатор установлен. Отдыхаем и наслаждаемся видом.

Вот собственно и все танцы. Дополнительно я поменял газовые упоры под капотом. Теперь капот открывется мягче и не отрывается от корпуса авто.

Так же отличный художник mariah по моей просьбе нарисовала мой Фьюж.
За что ей отдельное ОГРОМНОЕ спасибо!

PS: Извиняюсь за качестов фоток, у фотка сели батарейки и пришлось снимать планшетом. 🙁

Всем спасибо за внимание. Жмем нравится, не стесняемся. 🙂
