Замена ремня ГРМ Форд Мондео 1

Замена ремня ГРМ Форд Мондео 1

Замена ремня ГРМ Форд Мондео 1 по регламенту проводится на пробеге 100 тыс.км, а повторная и последующая замена — каждые 60 тыс.км. Сама процедура снятия и установки ремня ГРМ именно на Форд Мондео 1 длится около двух с половиной часов, требует наличия нескольких специализированных инструментов, а также знание массы нюансов, без учета которых вся работа может пойти насмарку.

ЦЕНЫ НА ЗАМЕНУ РЕМНЯ ГРМ ФОРД МОНДЕО 1

Часто владельцы Форд Мондео 1 не до конца осознают всю важность замены ремня ГРМ. Следует помнить, что вовремя не замененный и сильно изношенный ремень может оборваться в любой, самый неподходящий момент. Последствия? На 99% — это испорченный двигатель, а именно: погнутые клапана (как правило, больше половины), поврежденные направляющие клапанов, возможно разбитые поршни. Все зависит от того, на каких оборотах и на какой передаче произошел обрыв ремня. Впрочем, это лотерея, в которой есть только проигрышные варианты.

Чтобы отгородить себя и свой Форд Мондео 1 от подобной неприятности, советуем вовремя проводить замену ремня ГРМ. Работа по ремонту двигателя Форд обойдется намного дороже.

При выполнении данной процедуры стоит помнить, что по регламенту во время замены ремня ГРМ обязательно меняются также три ролика: два натяжных и один паразитный. Внутри роликов установлены подшипники, которые подвергаются колоссальным нагрузкам, поэтому на после определенного пробега их ресурс исчерпывается и требуется замена.

Некоторые автовладельцы, обращающиеся для ремонта Форд Мондео 1, полагают, что при замене ремня ГРМ достаточно заменить только сам ремень, а направляющие ролики предпочитают оставить без изменений (например, в тех случаях, когда эти ролики визуально не обнаруживают следов износа). Разумеется, мастер может выполнить «любой каприз за Ваши деньги», но как показывает печальная практика, если заменять только ремень ГРМ, то буквально через несколько тысяч километров пробега происходит поломка какого-либо ролика, и всю процедуру необходимо проводить повторно.

Аналогичный печальный опыт мы наблюдаем при неполной замене сцепления Форд Мондео 3, когда производится замена корзины и диска сцепления, но выжимной подшипник, оставленный без замены, ломается через пару недель. Мы предупреждаем наших клиентов о высокой вероятности данных ситуаций.

Также без должного опыта не советуем самостоятельно проводить в гаражных условиях такую непростую процедуру, как замена ремня ГРМ Форд Мондео 1. Рекомендуем обращаться в сервис Ford.

Замена ГРМ Форд Мондео

Мы работаем с 2008 года
Нам доверяют более 50 тыс. клиентов

  1. Главная
  2. Ремонт моделей Форд
  3. Форд Мондео
  4. Замена ГРМ

Замена цепи ГРМ Форд Мондео

Форд Мондео 4 (2007-2014 год выпуска) комплектовался большим количеством различных моторов, на которых устанавливались оба варианта ГРМ. Так цепь устанавливалась на двигатели :

  • 2.0 бензин
  • 2.3 бензин
  • 2.5 бензин

Замена цепи ГРМ изначально не предусмотрена заводом изготовителем. Теоретически она рассчитана на весь срок службы автомобиля. Практически так и происходит, данный узел у моделей Мондео достаточно надежный. Главное не реже 1 раза на каждые 50 тысяч километров пробега проверять ее натяжение и производить подтяжку, так как цепь ГРМ имеет свойство растягиваться со временем. Также следует следить за состоянием натяжителя, вспомогательных роликов и успокоителей цепи. Именно они в 90% случаев виновны в тех редких обрывах, которые происходят.

Цены на замену цепи ГРМ Форд Мондео

Замена ремня ГРМ Форд Мондео

Ремень в двигателе Форд Мондео 4 (2007-2014 год выпуска) устанавливался на следующие моторы :

  • 1.6 бензин
  • 2.5 бензин
  • 1.8 дизель
  • 2.0 дизель
  • 2.2 дизель

Технология замены ремня ГРМ Форд Мондео

  • Поднимаем капот автомобиля, демонтируем верхнюю пластиковую защиту двигателя, снимаем боковые кожухи ГРМ
  • Ослабляем натяжение ремня за счет прокрутки натяжного ролика, выставляем метки
  • Снимаем ремень ГРМ, производим его замену + устанавливаем новые натяжной и вспомогательный ролики, в случае необходимости сразу же меняем шкивы и водяную помпу
  • Выставляем ремень по заранее нанесенным меткам
  • Собираем автомобиль в обратной последовательности

На все виды работ по замене ремня и цепи ГРМ Форд Мондео, роликов, шкивов, натяжителей, предоставляем гарантию. В наличии большой выбор запчастей для узла ГРМ оригинал и неоригинал. Отличное качество работ, оперативность ремонта, конкурентные цены.

Для записи на нашу московскую станцию технического обслуживания достаточно просто позвонить.

Цены на замену ремня ГРМ Форд Мондео

Замена цепи ГРМ и ремня ГРМ Форд Мондео

Двигатель 1.6 на Форд Мондео 4 оснащен ремнем ГРМ. Ресурс работы ремня, по данным производителя, составляет 60 тыс. км пробега, после чего его нужно заменить во избежание обрыва. Главным признаком его износа будет изменение формы ребер рабочей поверхности — они станут острыми. Если при осмотре ремень испачкан маслом, протекшим из порванных сальников распределительного или коленчатого валов, то ремень также необходимо заменить как можно скорее вместе с сальниками.

Механизм газораспределения на двигателе автомобиля Форд Мондео может иметь и цепной и ременной привод. Большей частью, двигатели 1.8, 2.0, 2.3, 2.5 оснащены цепным приводом ГРМ. Цепь может работать до 200-250 тыс. км, она не порвется, но может растянуться, поэтому при стуках или бряцании в районе двигателя необходимо проверить ее состояние. Растянутая цепь, как и оборванный ремень, приведет к загнутым поршням, сломанным направляющим или даже к ремонту ГБЦ или капитальному ремонту всего двигателя. Чтобы избежать этих неприятных последствий, нужно систематически следить за состоянием привода ГРМ, и при первых же признаках неисправности обратиться в автотехцентр Форд, где мастера за 3-4 часа выполнят все необходимые работы.

Читать еще:  Разболтовка форд фокус 1

Ford Mondeo Luckysilver › Бортжурнал › Генератор, ролики, ремень — замена — FAQ

Всем привет! Прежде всего, большое спасибо за то, что все это время поддерживаете меня и не обделяете вниманием бортовик Счастливчика =)
В знак признательности и благодарности дарю на абсолютно безвозмездной основе личный опыт, который очень надеюсь пригодится вам еще не раз и к тому же сэкономит деньги, время и нервы, а проведенные минуты будут только в радость и пользу.
Кроме того, отчет будет полезен абсолютно всем без исключения владельцам Mondeo III, поскольку помимо замены такой детской болезни как генератор, будет полностью описан процесс замены таких расходников как ролики и ремень дополнительного оборудования.
По многочисленным заказам трудового класса, выкладываю как можно больше фотографий с подробными пояснениями, текстами и схематикой.
Все фото при желании — увеличиваются кликом.

Ролики и ремень уже давно если честно заждались своей замены, так как если помните, я описывал свист который доносился на холодном двигателе, но было бы не справедливо не дождаться покупки генератора и ставить все в два этапа с большой разницей по времени, именно поэтому и решил объединить описание двух этапов в одну емкую запись. Что касается самого генератора — о нем говорилось уже много, исписано не мало текста, задано много вопросов, но в один прекрасный момент, взвесив все «за» и «против» был сделан вывод в пользу покупки оригинального и только — генератора Visteon, который устанавливается на конвейерах Ford. Как альтернатива — Motorcraft или Delta. Также, после многочисленной информации поступающей с братских сайтов, посвященных обсуждению ремонта генераторов — был сделан вывод об отказе ремонта данного агрегата, так как последний, представляет из себя очень капризный и одновременно умный узел, включающий в себя помимо привычных подшипников и обмотки еще и электронную составляющую, передающую информацию на блок управления ECU. Причем вероятность успешного ремонта по общим оценкам составляет 60 к 50 в пользу успеха, но стоит ли такая игра свеч — решать уже вам )
Не редки и вполне успешные факты восстановления генераторов Mondeo, и я никоим образом и ни кого не хочу отговаривать от ремонта, в случае возникновения проблем. Лично моя проблема в необходимости генератора возникла аж с самой покупки автомобиля, но на тот момент мерцание света было еще не таким заметным, с каждым месяцем подобное явление все больше проявляло себя и уже напрямую затрагивала работу двигателя и пропадающую куда-то тягу.

Итак приступим.
Для начала, будь то для снятия генератора или тривиальной замены роликов и ремня, необходимо сдвинуть или уж совсем снять натяжной ролик. Шкив именно этого узла является как ни странно ключевой фигурой — и в прямом и в переносном смысле, поскольку типоразмер ключа, а вернее головки отвечающей за ослабление натяжного шкива совсем не стандартный, и имеет размер 15 mm. Поэтому, перед данной операцией обязательно запаситесь данной головкой, а еще лучше, в идеале — мощной трещеткой с большим удлинителем. «Почему и зачем?» — Вы поймете потом )
Мой вам самый добрый совет — если не хотите ремонтировать авто у дяди в гараже за $, то за эти средства лучше запасайтесь своим, необходимым вам лично инструментом, который сослужит еще добрую пользу, и не раз. Как и поступил ваш верный слуга )

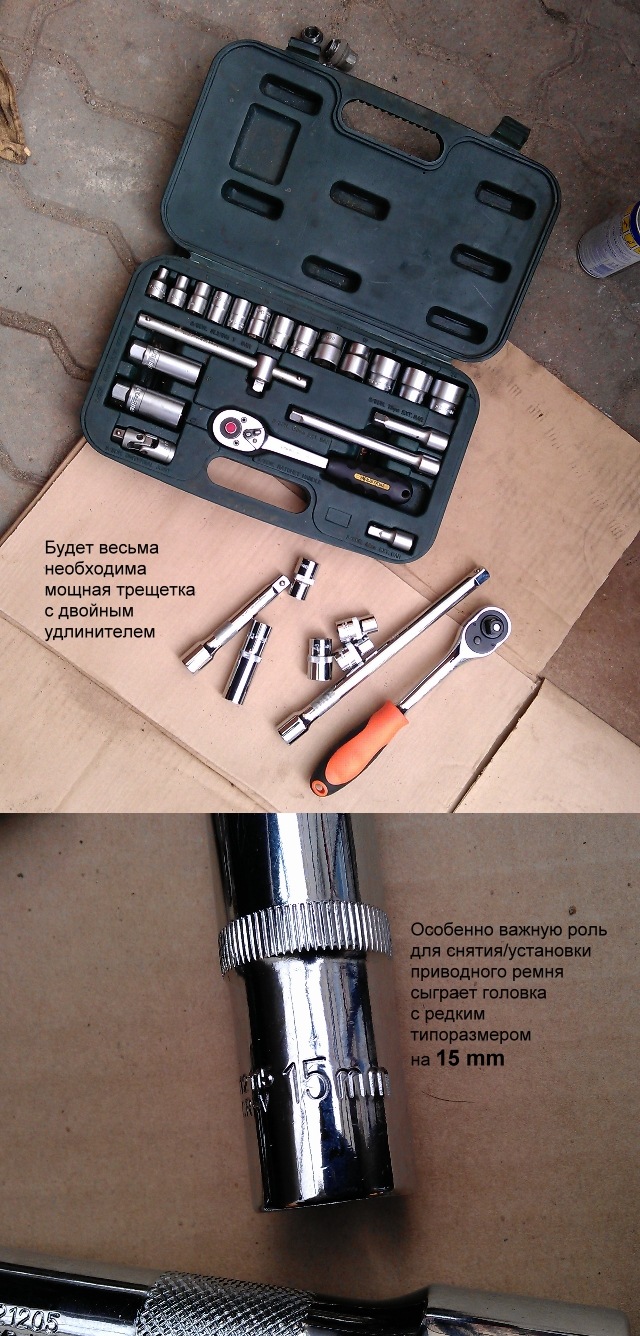

Были приобретены:
— Трещетка большая на 1/2″ дюйма
— Удлинитель короткий
— Удлинитель длинный
— Головка на 15 (удлиненная), 13, 10, 17

Генератор на Duratec HE 2.0 расположен с первого взгляда в достаточно труднодоступном месте, рядом с выпускным коллектором, ближе к передней перегородке кузова, однако при более детальном изучении все не так сложно и не требует больших затрат по времени. Для справки, куда сложнее производить демонтаж на версии двигателя V6, где генератор достается из под правого крыла и вытаскивается только после снятия стойки стабилизатора =) Но в любом случае нам как раз таки потребуется именно «свободное» правое крыло, со снятием колеса и бокового брызговика двигателя, которого к большому сожалению у меня не оказалось и является по сей день большим упущением и причиной его заказа и установки на законное место.

Далее запасаемся вот такой схемой,

Приступаем к начальным действиям — освобождаем ремень и снимаем натяжной ролик.
Брызгаем WD-40 на резьбовые соединения

Аккуратно вытащив ремень, принимаемся за обводной ролик, следуя инструкциям

Наступила очередь генератора.
Он крепится 3 болтами на 13 mm, к нему подходит сигнальный и подающий, плюсовой кабель.

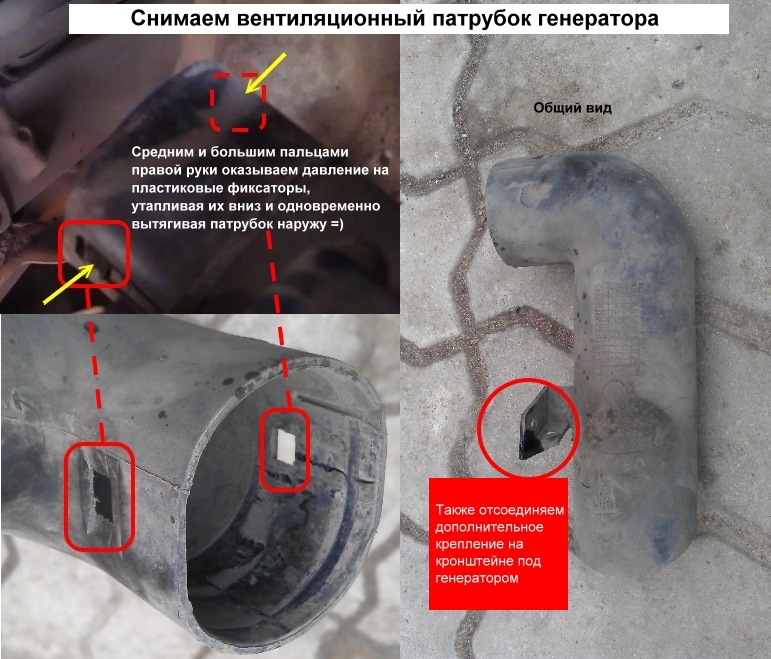

Еще одним камнем преткновения, является вентиляционный воздуховод, представляющий из себя пластиковый патрубок.

Читать еще:  Установка круиз контроля форд фокус 2

До снятия патрубка, потребуется сдвинуть в сторону тепловой экран выпускного коллектора, освободив пространство для дальнейших действий. Когда открутите экран полностью и будете сдвигать влево, проявите осторожность с проводкой кислородного датчика на левой стороне, его снимать не нужно.

Далее, освобождаем все необходимое.

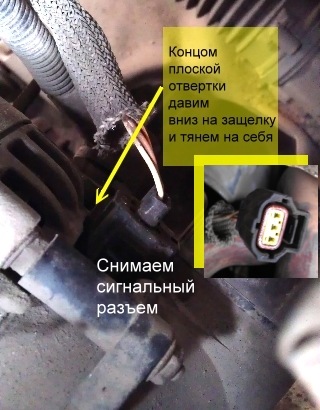

Не забываем и про сигнальный разъем, с которым пришлось повозиться очень долго. На фотографии все видно, поэтому вам будет проще )

Когда убедились в том, что все освободили — переходим
к демонтажу генератора. Откручиваем 2 болта снизу — верхний оставляем на закуску, не забываем страховаться, генератор достаточно увесистый чтобы серьезно повредить проводку, обвязываем проволокой.

Сдвигаем кабели и все что мешает, тянем не спеша на себя

Пол дела сделано =)
Перекуриваем.

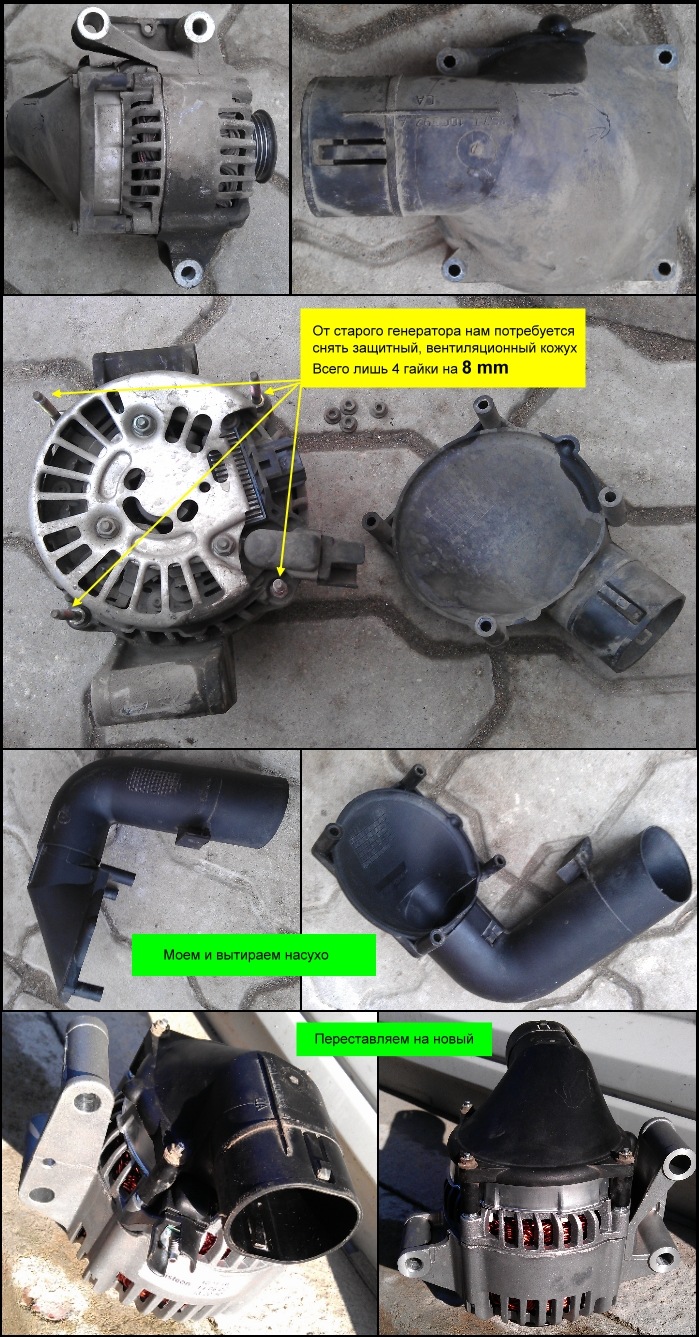

Переставляем вентиляционный кожух на новый генератор, предварительно все отмыв.
( кожух в комплекте не идет )

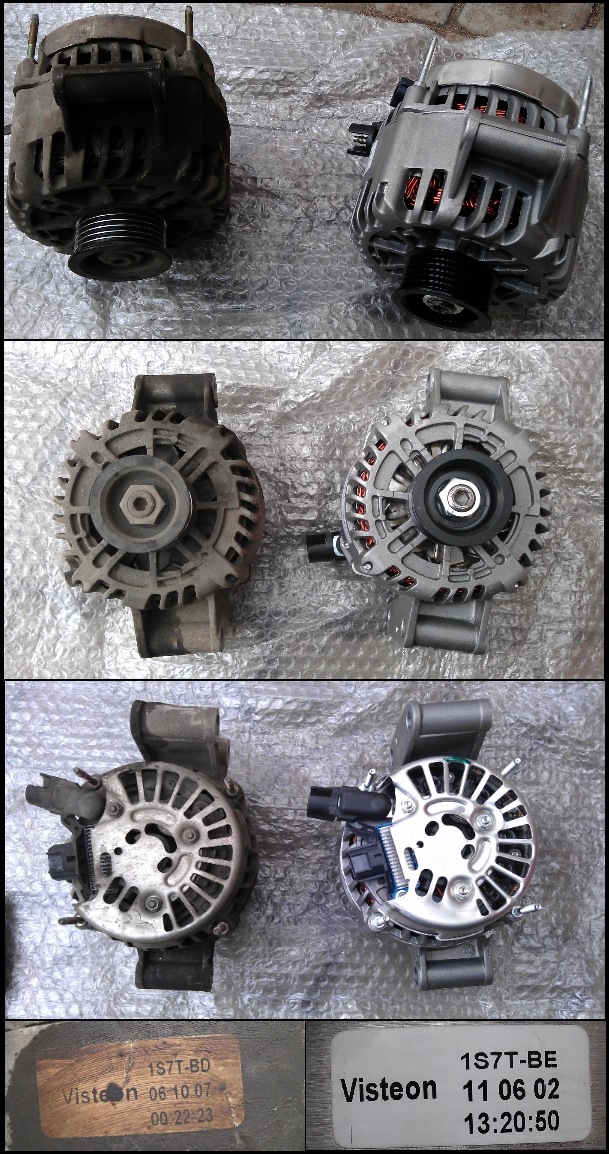

Сравниваем кому интересно

Генератор готов к установке, но перед этим очень рекомендую произвести изоляцию и зачистку плюса, а крепежные болты совсем чуть чуть покрыть графиткой.
( на одном из болтов был замечен ржавый налет )

Осталось еще совсем чуть чуть =)

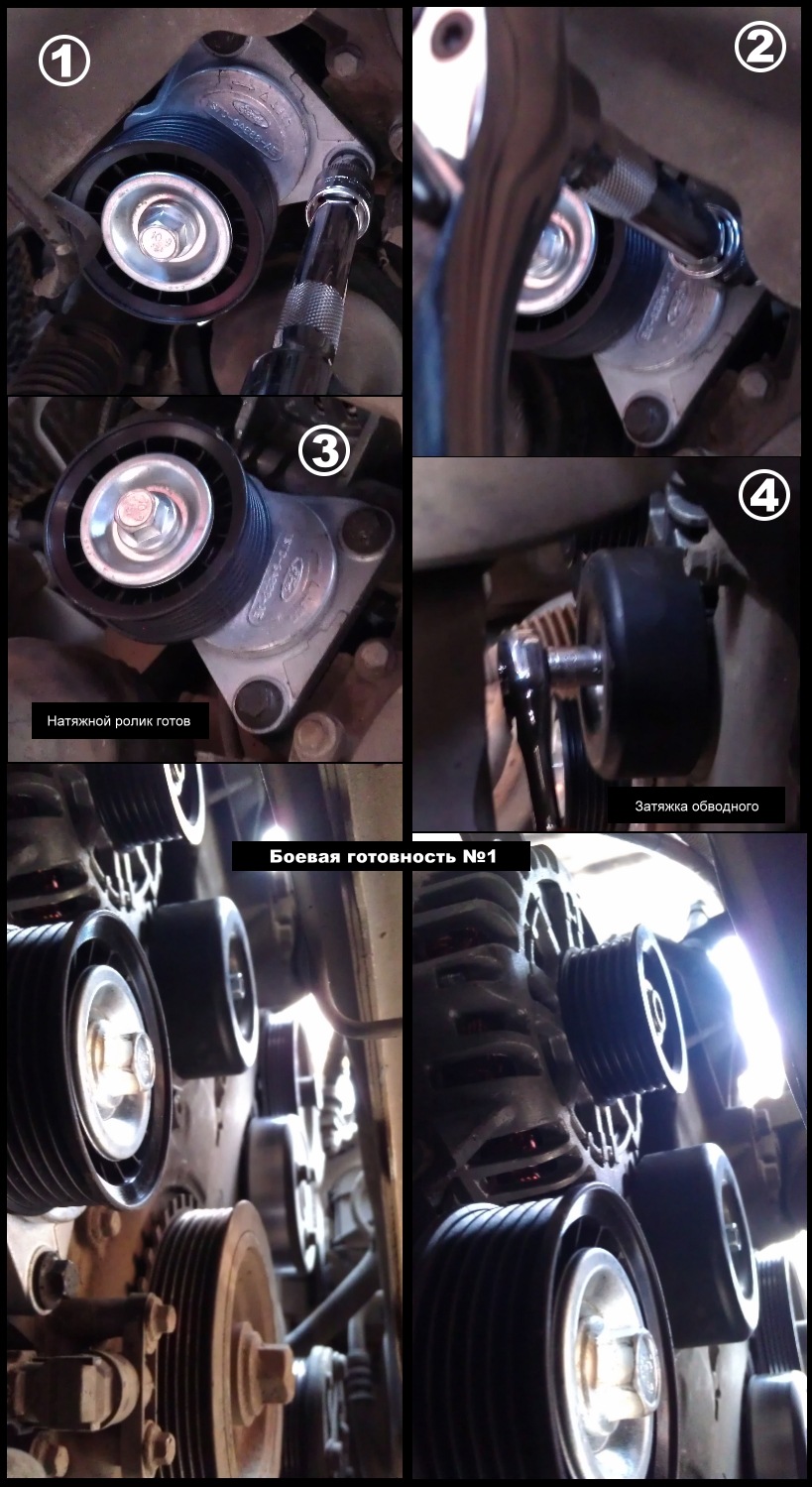

В обратном порядке ставим новые ролики
следуя нумерации.

Проверяем затяжку и протягиваем все узлы как следует.

Завершающий момент — ремень
Пользуемся запасенной схемой, аккуратно его продеваем, избегаем перегибов и перекосов, следим за четким прилеганием к ручейкам на шкивах.

Все готово! Еще раз внимательно осматриваем изгибы ремня, все должно быть ровно.
Пластиковыми стяжками крепим проводку, одеваем пластиковый патрубок, обратно ставим на место и закручиваем тепловой экран, соединяем клемму аккумулятора.

Перед пробным запуском двигателя весьма рекомендую одеть колесо и снять с домкрата и подставки, никакой двигатель в процессе работы не любит перекосов и нагрузок под силой тяжести на опоры.

В моем случае двигатель успешно завелся как ни в чем не бывало )

Были замечены следующие вещи:

— Паразитные звуки и посвистывания абсолютно пропали. Что особенно почувствовалось при резких перегазовках.

— Мигания и мерцание света исчезло напрочь. Свет теперь не переливается и стабилен как и на заглушенном авто.

— По бортовому компьютеру напряжение больше не прыгает и стабилизировалось

— Чего больше всего никак не ожидал — движок стал крутить намного веселее и педаль газа стала куда более отзывчивей. В бортовике уже не мало описано и не мало сделано, однако эффект напомнил чистку фильтра и бензонасоса. Был если честно приятно удивлен =)

А вот, то что осталось после проделанной работы:

Ролики — на обоих приличный люфт, особенно на обводном. При вращении рукой шкива натяжного ролика — слышен явный и не прикрытый шум подшипника.

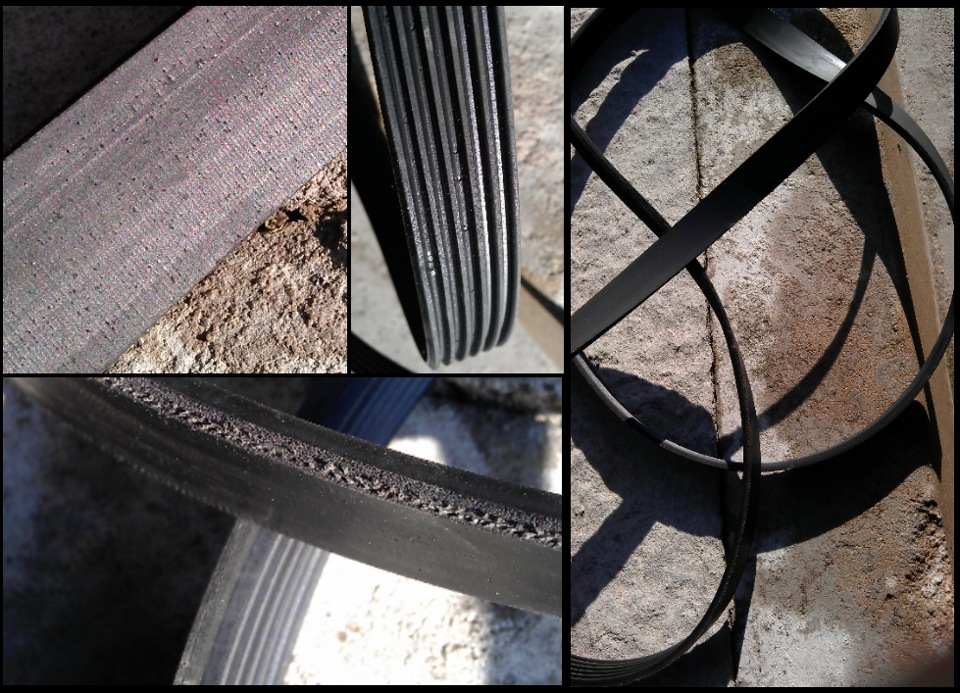

Ремень — испещерен «раковинами», с вкраплениями мелких камешков отполированных до стекла.
Бархотка пластифицировалась.
Существенные, боковые потертости с вылезшим волокном, то что создавало свист во время вращения трением. Общий износ и потеря эластичности.

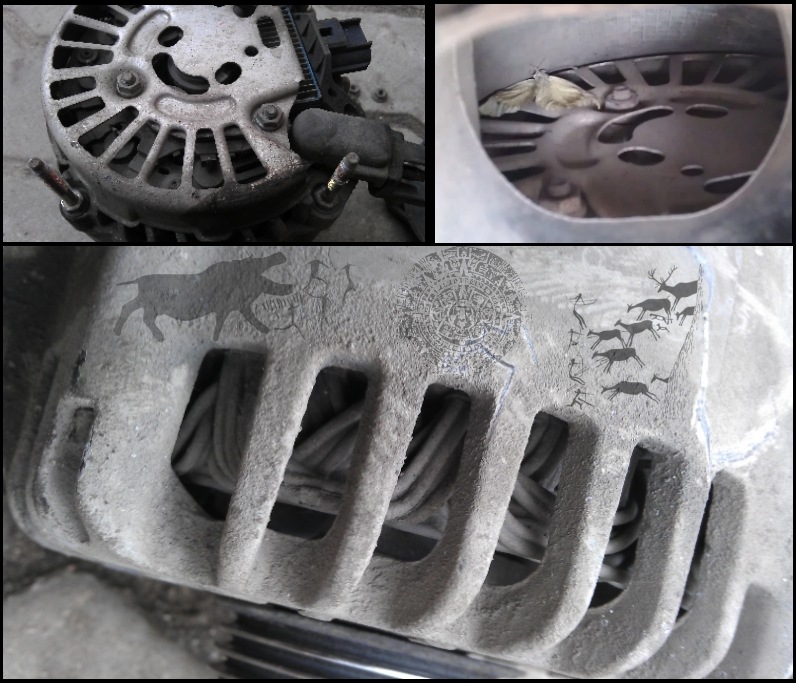

Генератор — оказывается все это время я передвигался с пассажиром, мумифицированным =)
Кроме того на корпусе и обмотке были найдены артефакты в виде отголосков древних цивилизаций, эпохи палеолита =) Сохраню как антиквариат.

У меня все!
Вполне уверен, что операцию по замене роликов, приводного ремня и генератора многие из вас уже делали. Однако очень надеюсь, что запись будет полезна новичкам и вновь прибывшим владельцам FMIII, кто только начал познавать этот замечательный автомобиль )
Даже не знаю что выбрать в теме «О чем запись», выберу — плановое ТО

Большое спасибо всем кто дочитал, надеюсь было интересно. Вашим комментариям всегда рад =)

До новых встреч и всех с долгожданным приходом весны!

Проверка и замена ремней привода вспомогательных агрегатов
Общая информация. Периодическое обслуживание. Форд Мондео 1 и 2

Общие сведения

1. Ремень привода вспомогательных агрегатов — плоский, многоручьевой, с клиновидным сечением ручьев расположен на правой стороне двигателя. Он приводит в движение генератор, насос системы охлаждения (на 4-цилиндровых двигателях), насос гидросистемы рулевого управления и (в зависимости от исполнения) компрессор системы кондиционирования воздуха. Сам ремень приводится шкивом коленчатого вала (см. рис. 5.1. а,б).

Рис. 5.1.6 Трасса ремня привода вспомогательных агрегатов -модели выпуска с июня 1998 года с 4-цилиндровыми двигателями и системой кондиционирования воздуха (на моделях без этой системы шкив 5 отсутствует)
1. Генератор
2. Паразитный шкив
3. Насос гидросистемы рулевого управления
4. Ремень
5. Компрессор системы кондиционирования воздуха (при наличии)
6. Шкив коленчатого вала

2. На 6-цилиндровых двигателях насос системы охлаждения приводится отдельным ремнем такого же типа от переднего впускного распределительного вала.

3. Состояние и натяжение ремня привода вспомогательных агрегатов имеет очень важное значение для работы двигателя. Ремень при работе испытывает большие нагрузки и со временем вытягивается и изнашивается. Поэтому его нужно регулярно проверять.

Проверка

4. При выключенном зажигании откройте и зафиксируйте капот. Ремень привода вспомогательных агрегатов расположен на правом торце двигателя, под правым кронштейном крепления двигателя. Будьте осторожны и надевайте перчатки для защиты рук от нагретых деталей, если двигатель был только что выключен. Для улучшения доступа приподнимите домкратом передок автомобиля с правой стороны, установите его на опоры, снимите колесо, а затем из-под колесной арки снимите крышку ремня привода вспомогательных агрегатов (зафиксированную двумя застежками). При необходимости снимите также заднюю часть локера, которая крепится двумя болтами.

Читать еще:  Форд фокус 2 замена топливного фильтра

5. Пользуясь для освещения фонариком или переносной лампой, и поворачивая двигатель за болт шкива коленчатого вала, осмотрите ремень по всей его длине на наличие трещин, отслоения резины и износа ручьев (см. рис. 5.5). Убедитесь также в отсутствии на ремне блестящих участков.

6. Осмотрите ремень с обеих сторон. Для этого поворачивайте его пальцами. Если вы сомневаетесь в исправности ремня, замените его (см. п. 7).

7. На моделях с 6-цилиндровым двигателем снимите крышку ремня привода водяного насоса закрепленную на верхней и передней сторонах двигателя. Осмотрите ремень, как указано в п.п. 5, 6.

Натяжение ремня

8. Ремень привода вспомогательных агрегатов натягивается автоматическим натяжителем. Поэтому регулярные проверки и ручные регулировки невозможны.

9. Если вам кажется, что ремень проскальзывает и/или ослаблен или, что неисправен натяжитель, то натяжитель нужно заменить.

10. Для этого снимите ремень (см. ниже), выверните болты крепления натяжителя (два болта со шлицевой головкой доступны снизу из-под колесной арки) из опорного кронштейна генератора (см. рис. 5.10). Новый натяжитель необходимо соответствующим образом установить на его опоры и затянуть болты требуемым моментом.

Замена

11. Откройте капот. Приподнимите передок автомобиля с правой стороны, установите его на опору, снимите колесо, а затем извлеките крышку ремня (зафиксированную двумя застежками) из-под колесной арки.

12. Если вы снова будете устанавливать снятый ремень, замаркируйте его или обратите внимание, с какой его стороны на плоской поверхности нанесена метка изготовителя так, чтобы установить ремень на место соответствующей стороной.

13. Поверните шкив натяжителя по часовой стрелке так, чтобы он не оказывал давления на ремень (см. рис. 5.13). В зависимости от модели натяжитель имеет либо шестигранник под гаечный ключ, либо квадратное отверстие, в которое можно вставить вороток торцевого ключа.

14. Снимите ремень со шкива коленчатого вала и отпустите натяжитель. Затем снимите ремень с остальных шкивов, запомнив его первоначальное положение.

15. Осмотрите все шкивы и удалите из канавок все следы масла. Убедитесь в том, что натяжитель правильно работает. При повороте его шкива по часовой стрелке вы должны ощущать усилие пружины, а при отпускании шкив должен плавно возвращаться в исходное положение.

16. Если вы снова устанавливаете снятый ремень, установите его так, чтобы он вращался в прежнем направлении. Контролируйте его положение по меткам, сделанным при снятии. Устанавливая ремень, обеспечьте его посадку в канавки шкивов так, как показано на рис. 5.16. Следите за правильной укладкой ремня по шкивам. Надевать ремень начинайте сверху, потом наденьте его на нижние шкивы, заканчивая эту процедуру на шкиве коленчатого вала. Поверните шкив натяжителя по часовой стрелке, затяните ремень на шкив коленчатого вала, а затем снова отпустите натяжитель.

17. Поверните коленчатый вал по часовой стрелке как минимум на два полных оборота (поворачивая его ключом за болт шкива) для того, чтобы ремень осел на шкивы. Затем проверьте правильность установки ремня на шкивах.

18. Установите снятые компоненты, затем опустите автомобиль на землю.

Замена роликов ремня навесных агрегатов Мондео 4

Смотрите также

Неисправности генератора — признаки, диагностика, причины, проверка

    806 13 669k

Обгонная муфта генератора

    27 9 20k

Как устранить свист ремня генератора

    253 1 240k

Если порвался ремень генератора в дороге

    108 0 98k

Как проверить генератор

    190 1 197k

Продемонстрируем замену натяжного и обводного роликов ремня доп. агрегатов Ford Mondeo 2.0 бензин, четвертого поколения, 2007 года выпуска. Меняем натяжной и обводной ролики по причине выхода из строя их подшипников. Подшипники издают неприятный свист на холостых оборотах, а с поднятием оборотов выше среднего свист слышно даже в салоне автомобиля.

Периодичность замены

Ролик натяжения, ведущий ролик и навесной ремень агрегатов нужно менять раз в 120 тыс. км. пробега. Многие владельцы Mondeo 4 делают замену ремня своевременно, а вот замену роликов упускают из виду. Часто бывает так, что ремень заменили и через 10-20 тыс. км пробега “засвистели” подшипники роликов. Мы рекомендуем вместе с заменой натяжного и ведущего ролика в не зависимости от состояния заменить приводной ремень.

Артикул роликов и ремня что понадобятся

Оригинальный ролик натяжения — Ford 1387066. Заменители: Monroe L50604, Febest 2188-FOCII, SNR GA35276, Dayco APV2673, Gates T36204, Ina 532065210.

Оригинальный ведущий ролик — Ford 1371224. Заменители: SNR GA35251, Gates T38204, SKF VKM 34052, Ina 534012820.

Оригинальный приводной ремень — Ford 1229448. Заменители: Meyle 050 006 2185, Gates 6PK2198, Febi 39796, Bosch 1987946282.

  • вороток с трещоткой
  • головка на десять, тринадцать

Как поменять ремень привода агрегатов и его ролики смотрите в фотоотчете.

Ремень доп. агрегатов, натяжной и ведущий ролики расположены справа двигателя по ходу движения автомобиля.
