Снятие и установка приводов передних колес Ford focus 2 и 2 рестайлинг

Снятие и установка приводов передних колес Ford focus 2 и 2 рестайлинг

Приводы передних колес снимают для их замены при повреждении или для замены шарниров и их чехлов. Кроме того, приводы передних колес бывает необходимо снимать для получения доступа к другим агрегатам.

Примечание
Приводы левого и правого передних колес разной конструкции (привод правого переднего колеса изготовлен за одно целое с промежуточным валом), поэтому левый и правый приводы снимают частично разными приемами, описываемыми отдельно для каждого привода.

Вам потребуются: все инструменты для снятия защиты картера двигателя (см. «Снятие и установка брызговика двигателя»), отсоединения шаровой опоры от поворотного кулака (см. «Замена шаровой опоры»), рулевой тяги от поворотного рычага (см. «Замена наружного наконечника рулевой тяги»), а также торцовая головка и ключ «на 13», ключ для гаек колес.
Для снятия привода левого переднего колеса выполните следующие операции.
1. Снимите защиту картера двигателя (см. «Снятие и установка брызговика двигателя»).
2. Слейте масло из коробки передач (см. «Замена масла в коробке передач»).
3. Снимите декоративный колпак левого переднего колеса (см. «Замена колеса»).
4. Ослабьте затяжку болта ступицы и гаек крепления колеса.

Предупреждения
При выворачивании болта ступицы автомобиль должен стоять на земле!
Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.

5. Затормозите автомобиль стояночным тормозом, установите упорные бруски под задние колеса и приподнимите переднюю часть автомобиля, установив надежные опоры.
6. Снимите переднее колесо (см. «Замена колеса»).

Примечание
Если на автомобиле установлена антиблокировочная система тормозов (ABS), отсоедините колодку жгута проводов от датчика скорости вращения колеса.

7. Выверните болт ступицы и снимите его вместе с упорной шайбой.

8. Отсоедините от поворотного рычага левую рулевую тягу (см. «Замена наружного наконечника рулевой тяги»).

9. Отверните гайку пальца шаровой опоры и выпрессуйте палец съемником (см. «Замена шаровой опоры»).

10. Немного отведите телескопическую стойку в сторону и извлеките из ступицы хвостовик наружного шарнира равных угловых скоростей.

Примечание
Суппорт переднего тормоза снят для наглядности. При снятии привода переднего колеса снимать его не требуется.

Если не удается извлечь хвостовик шарнира усилием рук, выбейте его из ступицы легкими ударами молотка через выколотку из мягкого металла.

Предупреждение
Следите за тем, чтобы вал привода не выходил из корпуса внутреннего шарнира, так как это может привести к повреждению шарнира.

11. Уперев монтажную лопатку в картер коробки передач…

12. …выпрессуйте внутренний шарнир привода из полуосевой шестерни и снимите привод левого переднего колеса в сборе.

Примечание
Зазор между корпусом внутреннего шарнира и картером коробки передач очень мал, сразу вставить полностью в него конец монтажной лопатки невозможно. Введя заостренную часть монтажной лопатки в зазор, аккуратными ударами молотка вдоль лопатки вбейте ее конец вглубь зазора и отодвигайте ею корпус шарнира от картера как клином до момента выхода стопорного кольца хвостовика шарнира из шестерни полуоси. Затем окончательно выдвиньте лопаткой хвостовик шарнира из шестерни.

Предупреждения
При пользовании монтажной лопаткой при выпрессовке внутреннего шарнира из шестерни полуоси коробки передач не повредите картер коробки передач и шарнир.

Заменяйте стопорное кольцо хвостовика внутреннего шарнира новым при каждом снятии привода с автомобиля.

13. Для установки привода вначале введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, установите упорную шайбу и вверните болт ступицы до упора, не затягивая его окончательно.
14. Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.
15. Отведите вниз рычаг передней подвески и резким движением амортизаторной стойки с поворотным кулаком запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.
16. Резким рывком за поворотный кулак попробуйте выдернуть хвостовик внутреннего шарнира из полуосевой шестерни. Если это удалось сделать, повторите установку шарнира в шестерню. Если и повторная попытка не привела к желаемому результату, замените стопорное кольцо хвостовика внутреннего шарнира.
17. После установки всех деталей залейте масло в коробку передач (см. «Замена масла в коробке передач»).
18. Установите колесо и заверните гайки крепления колеса до упора, не затягивая их окончательно.
19. Установите автомобиль на колеса, сняв с опор, и затяните болт ступицы.

Предупреждение
Болт ступицы окончательно затягивайте на автомобиле, стоящем на земле. Болт затяните моментом 35 Н·м (3,5 кгс·м) и затем доверните на 90°. Перемещать автомобиль при незатянутом болте ступицы категорически запрещено во избежание повреждения сепаратора подшипника ступицы.

20. Затяните гайки крепления колеса (см. «Замена колеса»).
21. Установите декоративный колпак колеса (см. «Замена колеса»).

Для снятия привода правого переднего колеса выполните следующие операции.
1. Выполните с правой стороны автомобиля операции 1–10, которые выполняли с левой стороны для снятия привода левого переднего колеса (см. выше).
2. Отверните две гайки крепления скобы промежуточной опоры…

3. …и снимите скобу.

4. Извлеките хвостовик внутреннего шарнира из полуосевой шестерни…

5. …и снимите привод правого переднего колеса в сборе.

При необходимости выверните три болта крепления кронштейна промежуточной опоры к блоку цилиндров двигателя…

…и снимите кронштейн.

6. Для установки привода сначала введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, установите упорную шайбу и вверните болт ступицы до упора, не затягивая его окончательно.
7. Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси, затем движением амортизаторной стойки с поворотным кулаком введите привод в шестерню полуоси до упора.
8. Установите и закрепите гайками скобу промежуточной опоры.
9. После установки всех деталей залейте масло в коробку передач (см. «Замена масла в коробке передач»).
10. Установите колесо и заверните гайки крепления колеса до упора, не затягивая их окончательно.
11. Установите автомобиль на колеса, сняв с опор, и затяните болт ступицы.

Читать еще:  Как снять обшивку двери форд фокус

Предупреждение
Болт ступицы окончательно затягивайте на автомобиле, стоящем на земле. Болт затяните моментом 35 Н·м (3,5 кгс·м) и затем доверните на 90°. Перемещать автомобиль при незатянутом болте ступицы категорически запрещено во избежание повреждения сепаратора подшипника ступицы.

12. Затяните гайки крепления колеса (см. «Замена колеса»).
13. Установите декоративный колпак колеса (см. «Замена колеса»).

Ford Focus 2 Manual

Работу проводим для замены наружных и внутренних шарниров приводов, их грязезащитных чехлов, подшипника промежуточной опоры правого привода, сальников приводов коробки передач, а также при демонтаже коробки передач. Если демонтировать привод, предварительно не слив из коробки передач масло, то через образовавшееся отверстие в картере коробки часть масла вытечет. Поэтому, перед началом выполнения операций можно полностью слить масло из коробки передач (см. «Замена масла в механической коробке передач Форд Фокус 2») или не сливать его, если для доливки (после монтажа привода) имеется масло такой же марки.
Cнимаем колесо со стороны демонтируемого привода.
Надежно фиксируем автомобиль на подставке заводского изготовления.

Вставляем в вентиляционный канал тормозного диска отвертку так, чтобы она уперлась в направляющую тормозных колодок.

Таким образом фиксируем вал привода от проворачивания.

Головкой «на 13» отворачиваем болт крепления привода колеса.

Также можно отвернуть болт крепления привода колеса на стоящем автомобиле, но так как момент затяжки болта небольшой, то удобнее воспользоваться отверткой (см. выше).

Выводим резиновую втулку тормозного шланга из отверстия кронштейна на корпусе амортизаторной стойки.

Отсоединяем шаровую опору рычага передней подвески от поворотного кулака (см. «Снятие рычага»).
При этом может потребоваться снятие тормозного диска.

Чтобы не повредить защитный пыльник шаровой опоры закрываем его тканью.

Отводим поворотный кулак с амортизаторной стойкой наружу и выводим шлицевой хвостовик корпуса наружного шарнира привода левого колеса из отверстия ступицы. Располагаем привод на рычаге.

При плотной посадке хвостовика корпуса наружного шарнира в отверстии ступицы выбиваем его молотком через выколотку из мягкого металла.

При демонтаже левого привода поддеваем концом монтажной лопатки буртик корпуса внутреннего шарнира и опираясь лопаткой на картер коробки передач, преодолеваем сопротивление стопорного кольца…

…и выталкиваем хвостовик корпуса шарнира наружу из шлицевого отверстия полуосевой шестерни дифференциала.

Будьте осторожны, картер коробки передач Форд Фокус 2 хрупкий. При демонтаже левого привода не прикладывайте усилий к тонким стенкам и ребрам корпуса — они могут треснуть или отколоться.

Поддерживая корпус внутреннего шарнира, чтобы не повредить его шлицевым хвостовиком сальник привода…

…снимаем привод левого колеса.

Перед установкой левого привода заменяем стопорное кольцо хвостовика корпуса внутреннего шарнира новым.
Повторное использование стопорного кольца не допускается. Аккуратно вводим хвостовик корпуса внутреннего шарнира через отверстие сальника привода и, поворачивая вал, совмещаем шлицы хвостовика со шлицами полуосевой шестерни дифференциала.
Резким движением в сторону коробки передач досылаем привод до места. Потянув за корпус внутреннего шарнира или поддев его монтажной лопаткой, убеждаемся в фиксации хвостовика корпуса в полуосевой шестерне.
Дальнейшую сборку проводим в обратной последовательности. Болты и гайки затягиваем предписанными моментами (см. «Приложения»).
При снятии правого привода выводим шлицевой хвостовик корпуса наружного шарнира из ступицы также, как при демонтаже левого привода (см. выше).

Головкой «на 13» отворачиваем две гайки крепления…

…и снимаем крышку опорного подшипника.

Аккуратно покачивая привод вдоль своей оси, одновременно выводим его из кронштейна опорного подшипника и шлицевого отверстия полуосевой шестерни дифференциала…

…и снимаем привод.

Правый привод фиксируется от осевого смещения опорным подшипником…

…поэтому на шлицевом хвостовике промежуточного вала отсутствует стопорное кольцо.

Сборку проводим в обратной последовательности. Болты и гайки затягиваем предписанными моментами (см. «Приложения»).
Если перед демонтажем привода трансмиссионное масло было слито из коробки передач, то заливаем новое масло в коробку, в противном случае проверяем уровень масла в коробке передач и доводим его до нормы, доливая масло точно такой же марки.

Снятие приводов передних колес Ford Focus 2

Навигация по сайту

Первоисточник контента — WiKi сайта журнала «За Рулём»

Ford Focus Sedan Синий Седан › Бортжурнал › Замена правого привода

В месте с заменой бензонасоса заменил и правый привод.

История такова, что 2 года назад влетел под лужей в колодец, да так что погнула передние рычаги, по страховке было заменены и отремонтированы. На данный момент, проблем ни каких нет, а с заменой привода теперь абсолютно не каких нет, все заменено.

Два года проездил все было хорошо. Тут вдруг зашумел и за трещал внешний правый шрус. Хотел ставить skf но он не подашел пришлось ставить что было в наличии в сервисе. Оказался какой то китайский шрус, даже название не помню, хотя glo напоминает. Вот проездил год и он опять затрещал. Поехал на диагностику, подняли машину, разогнали на первой передаче колеса и заглушили, и там такой шум шел от правого привода что даже точно не смогли про диагностировать что именно шумит. Плюс при повороте на лево трещал правый внешний шрус. Было решено искать привод в сборе.

Читать еще:  Масло в акпп форд фокус 2

Цена на новый оригинал не реально дорого. Поэтому решил искать хороший аналог, как выяснилось на данный момент хорошим аналогом да и возможно поставщиком на конвеер Ford является GKN, он же Loebro, он же Lobro.
На одном из сайтов по подбору запчастей заказал, так же по преемлемой цене GKN Lobro код: 305104 для правого привода на Ford Focus 2, с двигателем 1,8 бензин.

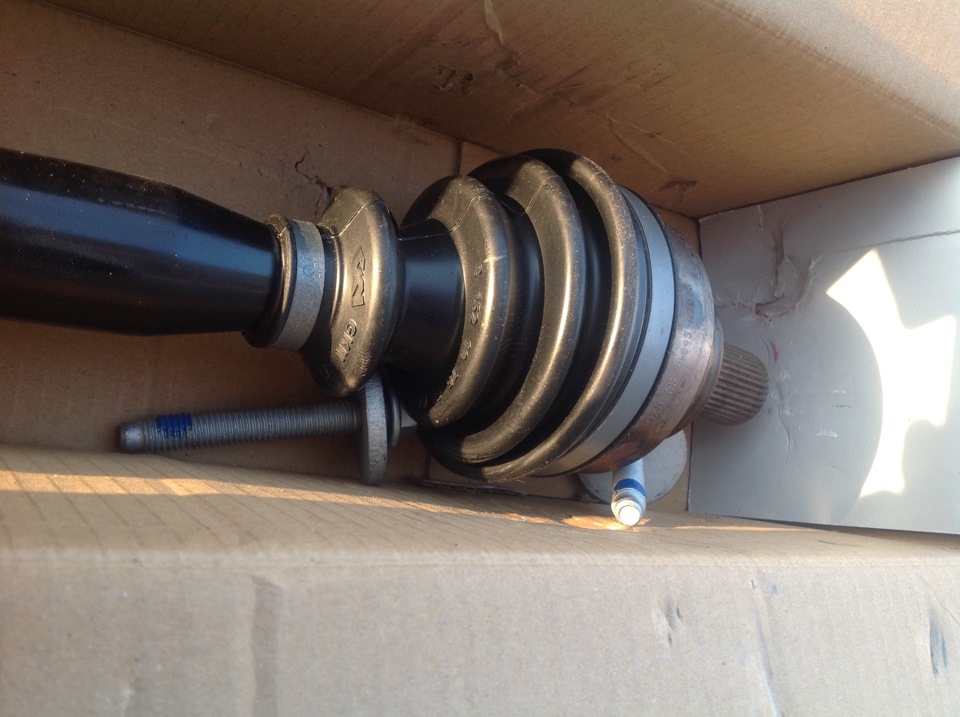

Привод пришел с болтами для Ford крепления к ступице. Как видно на фото привода чуть разные. Но нашему форму я доверяю.

Так же был куплен сальник от VAG (Audi, VW, Skoda, Seat) в прошлом году когда менял сцепление мне его ставили проблем ни каких нет. Заказал и его 198 руб. Код: 002301227e

И один литр трансмиссионного масла, заливаю оригинал Ford. При снятии привода вылилось примерно 800-900 мл масло.

После ремонта ушли кое какие шумы и треск. Как всегда, если что по поводу привода будет, отпишусь.

P.S. Залил suprotec, ни на что не надеюсь, но реклама ихняя работает.

Финис коды на Ford Focus 2, 1.8 бензин
1. Правый привод GKN Lobro: 305104 (хороший аналог)
2. Сальник привода VAG: 002301227e (левый, правый одинаковый)
3. Масло КПП IB5, оригинал Ford: 1790199

Подвесной подшипник Форд Фокус 2: как проверить и поменять

Ford Focus рестайлинг и стандартные модели имеют несколько важных узлов, которым приходится уделять особое внимание. Подвесной подшипник Форд Фокус 2 – один из них. Несмотря на его сложное устройство и важную роль, процедура диагностики и ремонта относительно проста. Чтобы понять, что компонент требуется менять, не нужно иметь «семь пядей во лбу».

Где находится подвесной подшипник Форд Фокус 2?

Подвесной подшипник привода Форд Фокус 2 относится к числу элементов ходовой части. Он располагается в средней части правого приводного вала, выполняет опорную функцию, так как на это место приходится повышенная нагрузка из-за особенностей конструкции.

При разработке автомобиля инженеры компании Ford переместили коробку передач влево от водителя, что потребовало удлинения привода справа. Подобные изменения габаритов стали причиной увеличения массы по правой стороне. Пришлось создавать дополнительный поддерживающий механизм.

Основная функция элемента заключается в поддержании правого приводного вала, его неисправность может стать причиной более серьезных поломок. Именно поэтому важно помнить о признаках поломки.

Последствия неисправности

Если замена подвесного подшипника Форд Фокус 2 не выполнена своевременно, последствия могут быть плачевными. Из-за неравномерно распределенного центра масс приходят прочие узлы несущего вала – такие как:

  • Ступица.
  • ШРУС.
  • Коробка переключения передач.
  • Сам привод.

Гораздо выгоднее своевременно выполнить ремонт. Потом придётся платить в разы больше.

Как проверить подвесной подшипник Форд Фокус 2?

Диагностика элемента – это простая процедура, которая может быть проведена разными способами. Полная диагностика выполняется во время планового ТО, которое положено проводить через определенные промежутки времени.

Аппаратная диагностика позволяет выявить дефект на ранних стадиях, еще до проявления деструктивного эффекта.

Самостоятельная диагностика может быть недостаточно информативна. Явный признак дефекта – появление посторонних шумов. Но посторонние шумы могут исходить от других частей и узлов. Определить источник более точно бывает проблематично.

Методы дополнительной диагностики

Чтобы определить источник проблемы, следуйте простому диагностическому алгоритму, который состоит из пяти простых действий:

  • Разгоняйте автомобиль до момента появления постороннего шума (хруста, треска). Обычно такой эффект возникает на скорости порядка 40-60 километров в час.
  • На ровной дороге начните незначительные повороты руля. Если звук исчезает, причину следует искать в другом. Звук сохраняется при повороте рулевого колеса.
  • С помощью домкрата поднимите автомобиль или заедьте на смотровую яму. Осмотрите передний ступичный подшипник. Если дефект не обнаружен, начните проверку подвесного.
  • Проверьте подвесной подшипник – прислушайтесь к посторонним шумам при его повороте рукой.
  • При прокручивании Вы ощутите вибрацию, перекаты или трение, что и подтвердит проблему.

Нет ничего сложного в том, чтобы провести самостоятельную диагностику. На станции технического обслуживания используют аналогичные способы. Однако из-за отсутствия опыта можно «пропустить» проблему, и в будущем она появится вновь.

Как поменять подвесной подшипник Форд Фокус 2?

Замена должна выполняться на смотровой яме с подъемом авто на домкрате.

Снимаются передние колеса для получения полного доступа к подвесному подшипнику.

Затем демонтируется защита, сливается масло. С помощью соответствующего инструмента откручиваются скобы.

Следующий этап заключается в откручивании и извлечении рулевой тяги и шаровой. Из-за плотной компоновки сделать это трудно, поэтому потребуется приложить физические усилия. Выполняйте плавные движения, натягивая привод в сторону колеса. Так удастся минимизировать риск повредить другие узлы.

Постарайтесь избегать рывкообразных движений, которые часто выполняются при ремонте. Можно нанести повреждения, которые серьезно повлияют на управляемость автомобиля.

После получения доступа к элементу водитель без труда извлечёт его и заменит. Процесс сбора необходимо выполнять в обратном порядке – дополнительных действий не требуется. После завершения замены посторонний шум (или гул) должен полностью исчезнуть.

Читать еще:  Расход топлива форд мондео 3

Специализированные механики выполняют подобную работу за 4-6 тысяч рублей. Мастеру-любителю понадобятся нескольких часов.

Различия для автомобилей Форд Фокус с двигателями 1.6 и 1.8

При замене подвесного подшипника Форд Фокус большей мощности с двигателем 1.8 литров следует обратить особое внимание на запрессовку подшипника. Нередко используются ударные способы, предполагающие применение специальных аппаратов или обычных зубил. Помните, что удары необходимо наносить опосредованно, через металлическую болванку или деревянный брус. В случае прямого удара поверхность компонента может деформироваться.

После завершения ремонта увеличьте уровень масла в коробке передач, так как при замене некоторое его количество вытекает. Недостаток может привести к повышению трения деталей.

Какой ШРУС выбрать на Форд Фокус 2
