Опоры (подушки) двигателя Форд Фокус 2

Опоры (подушки) двигателя Форд Фокус 2

Для автомобиля Форд Фокус 2, в нашем магазине вы можете выбрать и купить детали опоры двигателя разных производителей, как именитых так и малоизвестных. Каждый владелец второго фокуса сможет что-то подобрать, исходя из своих предпочтений и финансовых возможностей.

Уточнить цены, сроки и другие вопросы можно по:

☏ 8-985-211-53-44

( WhatsApp и Viber )

Звоните! Пишите! Всё обсудим!

Правая опора двигателя для Форд Фокус 2 1.4/1.6, варианты и цены

Правая опора двигателя Форд Фокус 2 (1,4-1,6 л)

Ford (оригинал)

другие номера: 1858125, 1677276

Правая опора двигателя Форд Фокус 2 (1,4-1,6 л)

Lemforder (Германия)

Правая опора двигателя Форд Фокус 2 (1,4-1,6 л)

Febi (Германия)

Правая опора двигателя Форд Фокус 2 (1,4-1,6 л)

Hutchinson (Франция)

Правая опора двигателя Форд Фокус 2 (1,4-1,6 л)

Metalcaucho (Испания)

Правая опора двигателя Форд Фокус 2 (1,4-1,6 л)

Meyle (Германия)

Правая опора двигателя для Форд Фокус 2 1.8/2.0, варианты и цены

Правая опора двигателя Форд Фокус 2 (1,8-2,0 л)

Ford (оригинал)

Правая опора двигателя Форд Фокус 2 (1,8-2,0 л)

Metalcaucho (Испания)

Правая опора двигателя Форд Фокус 2 (1,8-2,0 л)

Meyle (Германия)

Правая опора двигателя Форд Фокус 2 (1,8-2,0 л)

Jp Group

Левая опора двигателя Форд Фокус 2, цены и варианты

Левая опора двигателя Форд Фокус 2

Ford (оригинал)

Левая опора двигателя Форд Фокус 2

Metalcaucho (Испания)

Левая опора двигателя Форд Фокус 2

Jp Group (Дания)

Левая опора двигателя Форд Фокус 2

Fenox (Беларусь)

Левая опора двигателя Форд Фокус 2

Meyle (Германия)

Левая опора двигателя Форд Фокус 2

Lemforder (Германия)

Задняя опора двигателя Форд Фокус 2, цены и варианты

Задняя опора двигателя Форд Фокус 2

Ford (оригинал)

Задняя опора двигателя Форд Фокус 2

Lemforder (Германия)

Левая опора двигателя Форд Фокус 2

Corteco (Испания)

Задняя опора двигателя Форд Фокус 2

Metalcaucho

Задняя опора двигателя Форд Фокус 2

Fenox (Беларусь)

Задняя опора двигателя Форд Фокус 2

Zekkert (Германия)

Задняя опора двигателя Форд Фокус 2

Jp Group (Германия)

Какую опору двигателя выбрать дя покупки?

Рассмотрим алгоритм выбора на примере правой опоры, так-как она требует замены чаще.

  1. Первое с чего нужно начинать подбор, это запчасти рекомендуемые автопроизводилем, а именно оригинальные запчасти Ford (иногда спрашивают оригинал Volvo). Причины которые останавливают от покупки оригинальных запчастей, это высокая цена и сроки поставки.
  2. Затем нужно обратить внимание на известных производителей: Lemforder, TRW, Corteco. Плюсы — хорошее качество, минусы — зачастую довольно высокая цена.
  3. Бренды второго эшелона: Febi, SWAG, Meyle, Hutchinson, Sasic, Lynx, Jp Group, Fenox.
  4. Производители к покупке запчастей которых следует подходить с опаской: Car-dex, Febest, Zekkert, Gparts.

Все опоры двигателя Форд Фокус 2

На фото: Правая опора Meyle 7140300018, левая опора Meyle 7141300004 и задняя опора Corteco 80001355

Также можно приобрести кронштейн задней опоры.

Как поменять демпферные опоры силового агрегата на Ford Focus 2 своими руками?

Сегмент доступных и одновременно приличных машин постоянно пополняется новинками, взять хотя бы новые модели Kia Rio и Renault Logan. Тем не менее, легенда конца нулевых Ford Focus продолжает пользоваться спросом на вторичном рынке. Единственное, что огорчает наших автомобилистов, так это возникающие со временем вибрации и акустический дискомфорт. Многие бросаются во все тяжкие, меняя узлы ДВС или подвески, но в основном бывает достаточно заменить демпферные опоры силового агрегата.

Краткие сведения об опорах ДВС автомобиля Ford Focus

Вибрационные явления, источником которых является силовой агрегат, негативно воздействуют на все системы машины. Это отнюдь не способствует их нормальному функционированию, не говоря уже о комфорте пассажиров. В целях минимизирования вибрации под ДВС ставятся специальные опоры, в английском варианте они называются Engine Mount. По этой причине замена подушки двигателя Форд Фокус 2 играет весьма значительную роль.

В конструкции машины использованы три демпферных опоры:

  1. Верхняя правая опора гидравлического типа.
  2. Левая опора резинометаллического типа.
  3. Задняя опора резинометаллического типа.

Гидравлическая опора

Гидроопора представляет собой современное устройство, способное максимально эффективно противостоять любым вибрациям. Это неразборной узел, который состоит из кронштейна и резиновой опоры. Последняя состоит из двух камер, между которыми расположена мембрана. Каждая из камер заполнена гидравлической жидкостью.

Назначение подвижной мембраны состоит в устранении вибраций холостого хода ДВС, а также при движении на малом ходу. Скоростное вибрирование поглощается гидрожидкостью. Она переходит между камерами под воздействием изменяющегося давления, тем самым повышает жесткость опоры, благодаря чему гасятся даже весьма существенные вибрации.

Своевременная замена правой подушки двигателя на Форд Фокус 2 оказывает благотворное влияние на комфортность передвижения автомобиля. На начальном этапе важно отличить вибрацию при торможении, которая появляется вследствие деформации тормозных дисков.

Резинометаллические опоры

Конструкция таких устройств элементарна – стальная пластина с резиновым износостойким элементом. Вибрации здесь гасятся за счет эластичности резины. Демпферы такого типа имеют продолжительный срок эксплуатации, несмотря на высокую степень нагрузки.

Читать еще:  Фильтр тонкой очистки форд фокус 2

Когда нужна замена подушки двигателя автомобиля Форд Фокус 2: признаки и причины

Опоры ДВС подвергаются интенсивному износу, основная нагрузка происходит во время пуска мотора, а также при старте и торможении автомобиля. Именно в такие моменты на опоры оказывается существенная нагрузка. Как показывает практика, срок службы подобных деталей составляет 80-100 тысяч километров пробега. Если владелец предпочитает динамичную езду с резким стартом, то демпферы, пожалуй, не отработают такой период.

По наличию одного из перечисленных признаков можно определить необходимость смены опор двигателя:

  • При движении и на холостом ходу слышен посторонний шум и повышенная вибрация, исходящие со стороны ДВС.
  • Ощутимая вибрация на ручке коробки переключения передач и руле при работе мотора на холостом ходу.
  • Повышенная вибрация при запуске холодного мотора и его прогреве.
  • Акустический дискомфорт в салоне авто.

Перед заменой подушки двигателя на автомобиле Форд Фокус 2 следует осмотреть и убедиться в неисправности детали. При обнаружении указанных ниже дефектов ремонт обязателен:

  • Наличие трещин или отслоений резинового элемента.
  • Характерные потеки жидкости на корпусе правой гидроопоры.
  • Подушка гидравлической опоры находится в крайнем нижнем положении, когда резиновые упоры практически лежат на алюминиевом кронштейне.

Как грамотно поменять демпферные опоры на Ford Focus 2 самостоятельно?

Поскольку на автомобиле всего три опоры, то есть смысл рассмотреть технологию их смены по отдельности. Тем более что гидравлическую опору меняют значительно чаще, чем остальные опорные элементы.

Для работы понадобятся торцовые головки «на 10», «на 14», «на15» и «на 18». Также не обойтись без набора отверток и домкрата. Наличие смотровой ямы или подъемника значительно облегчит выполнение процесса.

Смена правой опоры силового агрегата

Обойма детали крепится к правому лонжерону кузова двумя болтами, а подушка фиксируется на кронштейне блока цилиндров двумя гайками. Технология замены опоры не сложнее, чем полировка фар, и проводится по следующей схеме:

  • Не отсоединяя патрубки, демонтировать расширительный бачок и отвести его в сторону.
  • Снять защиту картера при помощи головки «на 14».
  • Чтобы разгрузить опору, поддомкратить мотор через обрезок бруса.
  • Головкой «на 18» отвернуть две гайки крепления опоры к двигателю.
  • При помощи головки «на 15» открутить два болта крепления детали к лонжерону кузова.
  • Демонтировать старую опору и установить новую в обратной последовательности. Болты затягиваются моментом 90 N/m, а гайки – 80 N/m.

Смена левой опоры силового агрегата

Деталь представляет собой неразборной узел, который состоит из резиновой подушки и опоры. Крепление к кузову осуществляется четырьмя гайками, которые одновременно фиксируют кронштейн воздушного фильтра. По центру опора прикручена болтом к кронштейну на КПП. Грамотная замена левой подушки двигателя Форд Фокус 2 производится по переходам:

  • Демонтировать защиту картера.
  • Установить под ДВС домкрат с деревянным брусом.
  • Снять АКБ и воздушный фильтр.
  • Отвернуть головкой «на 10» три болта, крепящие защитный короб аккумулятора и снять его.
  • Открутить головкой «на 15» четыре гайки крепления кронштейна воздушного фильтра и демонтировать его.
  • При помощи головки «на 18» отвернуть центральный болт, крепящий левую опору к кронштейну коробки передач и демонтировать ее.
  • Установить новую левую опору ДВС в обратной последовательности.

Смена задней опоры двигателя

Задний демпфер – это неразборной узел, который состоит из резиновой подушки и стальной обоймы. Одним болтом он крепится к кронштейну на КПП, а вторым – к поперечине передней подвески. Замена задней опоры двигателя на Ford Focus 2 выполняется по следующей технологии:

  • Снять защиту картера при помощи головки «на 14».
  • Установить под картер опору, чтобы вывесить силовой агрегат.
  • При помощи головки «на 15» вывернуть болт крепления опоры к подрамнику подвески.
  • Отвернуть головкой «на 15» болт, крепящий опору к кронштейну КПП.
  • Демонтировать старую опору и установить новую в обратной последовательности.

Как правило, после ремонта все побочные эффекты в виде вибрации и постороннего шума исчезают. Важно использовать детали подвески ДВС с маркировкой, которая идентична прежней опоре или воспользоваться аналогами.

Маркировка демпферных опор силового агрегата на Ford Focus 2

Чтобы замена подушек двигателя на автомобиле Форд Фокус 2 была максимально эффективной, нужно правильно выбрать нужный узел. Хотя маркировка и наносится на деталь, не всегда удается приобрести такой же экземпляр, поэтому не помешает знать возможные аналоги.

Коды правой гидроопоры ДВС

Оригинальные запчасти в зависимости от года выпуска автомобиля:

  • С 2007 по 2009 г.г. – 1430066.
  • С 22.06.2009 по 14.10 2009 – 1567878.
  • После 14.10 2009 – 1671722.
  • После 24.01.2014 – 1862540.
  • Hutchinson 586282.
  • Volvo 31375739.
  • Volvo 30758020.
  • Mazda BBM439060C.
  • Mazda BBM439060D.
Читать еще:  Адаптация дроссельной заслонки форд фокус 2

Коды левых резинометаллической опоры ДВС

Оригинальные детали, подходят на все двигатели:

  • Ford 1437545.
  • Ford 1798908.
  • Ford 1684927.
  • Ford 1801350.
  • Hutchinson 538A21.
  • Hutchinson 538A20.

В качестве замены возможно использование аналога – Mazda BP4N39070D.

Коды нижней резинометаллической опоры ДВС

Оригинальные детали, подходят на все двигатели:

  • Ford 1404996.
  • Ford 1751001.
  • Hutchinson 532C79.
  • Mazda BP4S-39-040A.
  • Mazda 9YA0-2A-226A.
  • Lemforder 3539401.

К сожалению, в последнее время много нареканий вызывают детали Volvo, которые быстро выходят из строя. Возможно, это связано с контрафактной продукцией. Для двигателей 1,4 и 1,6 гидроопоры должны применяться с другой маркировкой. Две другие опоры аналогичны для всех моторов.

Замена подушки двигателя Ford Focus 2 в Москве

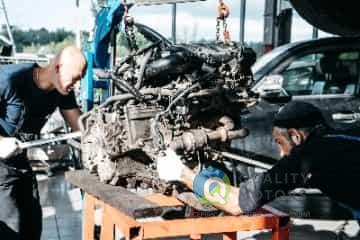

Примеры выполненных работ

Замена подушки двигателя Ford Focus 2

Двигатель автомобиля Форд Фокус достоин восхищения и похвалы, однако общее впечатление от управления транспортным средством портит подушка. Если «умирает» опора, начинается полный армагеддон: увеличиваются шумы, кузов начинает вибрировать. Первоначально, вибрация заметна только на высоких скоростях, однако со временем двигатель словно «подпрыгивает» даже на холостых оборотах.

Заметить неисправность опоры несложно. Если визуально видно, что зазора нет, и двигатель лежит прямо на алюминиевом каркасе, — пришло время заменить подушки двигателя Форд Фокус 2. Устранение неисправности рекомендуем доверить профессионалам, т.к. самостоятельное вмешательство грозит последствиями.

Основной причиной повреждения опоры является небрежная эксплуатация автомобиля и влияние внешних факторов. Мастера «Кволити Моторс» советуют заменять подушки двигателя Форд Фокус 2 каждые 80 тысяч километров пробега, иначе деталь полностью вырабатывает ресурс, и начинаются проблемы. Опустившийся на опоры мотор – сигнал для срочного обновления подушки.

Основные этапы замены подушек двигателя Форд Фокус 2:

  1. Слив из системы охлаждения жидкости.
  2. Демонтаж шланги расширительного бачка.
  3. Отсоединение крепления расширительного бачка, снятие бачка.
  4. Поднятие двигателя (при помощи специальных механизмов или опоры), надежная фиксация узла.
  5. Снятие крепежных гаек подвесочной опоры силового агрегата.
  6. Демонтаж изношенной опоры и установки нового аналога.
  7. Сборка.

Очень важно заменять опору изделием, имеющим идентичную маркировку. Подобрать нужный образец Вы можете на складе запасных частей и расходных материалов, расположенном на территории автосервиса «Кволити Моторс». Опытные консультанты помогут выбрать и выгодно купить подушки двигателя, учитывая технические характеристики Вашего автомобиля.

Замена подушек двигателя Форд Фокус 2 предполагает использование профильного оборудования и многофункционального инструмента. Соблюдение правил безопасности и международных стандартов гарантировано на 100 %. Мастера несут материальную ответственность перед клиентами, обязательства выполняют срочно, дешево, компетентно.

Уважаемые водители! При первых признаках неисправности автомобиля обращайтесь за помощью. Своевременная замена подушек двигателя Форд Фокус 2 избавит Вас от многочисленных проблем на дороге, станет залогом комфортной и безопасной езды.

Квалифицированную помощь по вполне приемлемой цене Вы получите, посетив представительства «Кволити Моторс». Мастера окажут техническую и информационную поддержку – восстановят функциональность машины и научат Вас распознавать симптомы неисправности. Обращайтесь прямо сейчас, зачем откладывать ремонт машины на завтра?

Замена левой опоры двигателя Ford focus 2 и 3

Левая опора подвески силового агрегата Ford focus 2 и Ford focus 3 представляет собой неразборный узел, состоящий из обоймы 1 и резиновой подушки 2. Он прикреплен к кузову четырьмя гайками, одновременно крепящими кронштейн воздушного фильтра (на фото кронштейн снят), и болтом 3 к кронштейну 4 на коробке передач.

Инструменты необходимые для снятия опоры двигателя Ford focus 2 и 3:

ключи «на 10», «на 18», торцовая головка «на 15», отвертка с плоским лезвием.

1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра и глушителя шума впуска Ford focus 2 и Ford focus 3»).


2. Отожмите отверткой держатель жгута проводов…

3. …и отсоедините жгут от обоймы левой опоры подвески силового агрегата.

4. Выверните два болта…

5. …отверните четыре гайки крепления кронштейна воздушного фильтра…

6. …и снимите кронштейн.

7. Снимите с края обоймы левой опоры подвески силового агрегата пружинный держатель сапуна коробки передач…

8. …и отведите шланг сапуна в сторону.

9. Установите под картер коробки передач надежную опору или вывесите силовой агрегат грузоподъемным механизмом. 10. Ослабьте затяжку болта крепления левой опоры подвески силового агрегата к кронштейну…

11. …извлеките болт…

12. …и снимите опору.

13. Установите левую опору подвески силового агрегата и все снятые детали в порядке, обратном снятию.

Примечания
Обратите внимание на маркировку опоры. Новую опору двигателя Ford focus 2 и Ford focus 3 приобретайте с такой же маркировкой.

При установке опоры на автомобиль Ford focus 2 и Ford focus 3 сориентируйте ее так, чтобы зубчатый край прилива подушки опоры (показан стрелкой) был направлен вперед по направлению движения автомобиля.

Замена опор двигателя Ford Focus 3

ПРИМЕЧАНИЕ
Работа показана на примере двигателя 1,6 л Duratec Ti-VCT. На двигателе 2,0 л Duratec Ti-VCT работа выполняется аналогично.
Силовой агрегат установлен на двух опорах с резиновыми подушками справа и слева и на одной опоре (тоже с резиновой подушкой), закрепленной через кронштейн на картере коробки передач.
ЗАМЕНА ПРАВОЙ ОПОРЫ ПОДВЕСКИ СИЛОВОГО АГРЕГАТА

Читать еще:  Как снять акб на форд фокус 3

Правая опора подвески силового агрегата представляет собой неразборный узел, состоящий из обоймы А и резиновой подушки Б. Подушка опоры прикреплена двумя гайками к кронштейну на блоке цилиндров двигателя, а обойма — двумя болтами к лонжерону кузова.

Вам потребуются: торцовая головка «на 15», ключ «на 18».

1. Снимите расширительный бачок и отведите его в сторону, не отсоединяя шланги.
2. Установите под двигатель надежную опору или вывесите его с помощью грузоподъемного механизма.

3. Отверните две гайки крепления опоры к кронштейну блока цилиндров двигателя.

4. . выверните два болта крепления опоры к лонжерону кузова и снимите опору.
5. Установите правую опору подвески силового агрегата в порядке, обратном снятию.
ПРИМЕЧАНИЕ
Обратите внимание на маркировку опоры. Новую опору приобретайте с такой же маркировкой.
ЗАМЕНА ЛЕВОЙ ОПОРЫ ПОДВЕСКИ СИЛОВОГО АГРЕГАТА

Левая опора подвески силового агрегата представляет собой неразборный узел, состоящий из обоймы 1 и резиновой подушки 2. Он прикреплен к кузову четырьмя гайками, одновременно крепящими кронштейн воздушного фильтра (на фото кронштейн снят), и болтом 3 к кронштейну 4 на коробке передач.
Вам потребуются: ключи «на 10», «на 18», торцовая головка «на 15», отвертка с плоским лезвием.

1. Откройте капот и установите его на упор.

2. Выверните винты крепления воздуховода.

3. . отстегните фиксаторы с помощью отвертки.

4. . и снимите воздуховод.

5. Ослабьте хомут крепления воздухоподводящего рукава к корпусу воздушного фильтра.

6. . и отсоедините рукав от патрубка.
ПРИМЕЧАНИЕ

Обратите внимание, что на патрубок корпуса воздушного фильтра двигателя 1,6 л и на край воздухоподводящего рукава нанесены треугольные метки для правильной установки рукава. Присоединяя рукав к воздушному фильтру, совместите эти метки.

7. Ослабьте хомут крепления воздухоподводящего рукава к дроссельному узлу.

8. . и, отсоединив от патрубка дроссельного узла.

9. . снимите воздухоподводящий рукав.

ПРИМЕЧАНИЕ
Для удобства работы воздухоподводящий рукав рекомендуем снимать. Однако при снятии корпуса воздушного фильтра делать это необязательно.

10. Поддев отверткой, приподнимите вверх фиксатор колодки жгута проводов датчика массового расхода воздуха.

11. . и отсоедините колодку от датчика.

12. Выверните четыре болта крепления верхней крышки корпуса воздушного фильтра.

13. Снимите крышку воздушного фильтра.

14. . и извлеките фильтрующий элемент из корпуса воздушного фильтра.

15. Выверните болт крепления корпуса воздушного фильтра (только на автомобилях с двигателем 2,0 л).

16. Отсоедините от штуцера на корпусе фильтра шланг системы вентиляции картера двигателя, сжав фиксаторы шланга.

17. Снимите корпус воздушного фильтра.

18. Снимите аккумуляторную батарею.

19. Выверните три болта и снимите полку крепления аккумуляторной батареи.

20. Отсоедините от кронштейна воздушного фильтра держатель жгута проводов.

21. Выверните два болта.

22. . отверните четыре гайки крепления кронштейна воздушного фильтра.

23. . и снимите кронштейн воздушного фильтра.

24. Снимите с края обоймы левой опоры подвески силового агрегата пружинный держатель сапуна коробки передач.

25. . и отведите шланг сапуна в сторону.
26. Установите под картер коробки передач надежную опору или вывесите силовой агрегат с помощью грузоподъемного механизма.

27. Ослабьте затяжку болта крепления левой опоры подвески силового агрегата к кронштейну.

28. . извлеките болт.

29. . и снимите опору.
30. Установите левую опору подвески силового агрегата и все снятые детали в порядке, обратном снятию.
ПРИМЕЧАНИЯ
Обратите внимание на маркировку опоры. Новую опору приобретайте с такой же маркировкой.

При установке опоры на автомобиль сориентируйте ее так, чтобы зубчатый край прилива подушки опоры (на фото показан стрелкой) был направлен вперед по направлению движения автомобиля.

ЗАМЕНА ЗАДНЕЙ ОПОРЫ ПОДВЕСКИ СИЛОВОГО АГРЕГАТА

Задняя опора 1 подвески силового агрегата представляет собой неразборный узел, состоящий из стальной обоймы и резиновой подушки. Болтом 2 он прикреплен к кронштейну 3 на коробке передач, а болтом 4 — к поперечине передней подвески.
Вам потребуются: ключи «на 13», «на 15».
1. Установите под картер коробки передач надежную опору или вывесите силовой агрегат с помощью грузоподъемного механизма.

2. Выверните болт крепления задней опоры подвески силового агрегата к кронштейну на коробке передач.

3. . и извлеките болт.

4. Выверните болт крепления опоры к поперечине передней подвески, извлеките болт.

5. . и снимите опору.
6. Установите заднюю опору подвески силового агрегата в порядке, обратном снятию.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим

Ссылка на основную публикацию
Adblock
detector
