Руководства по ремонту Ford Focus II: замена тормозных колодок тормозного механизма заднего колеса

Руководства по ремонту Ford Focus II: замена тормозных колодок тормозного механизма заднего колеса

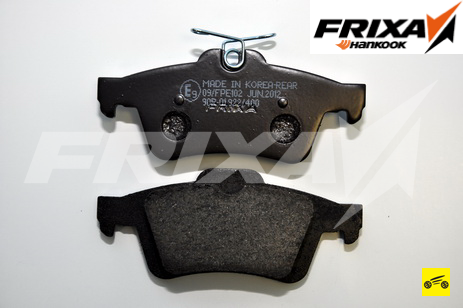

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки дискового типа HANKOOK FRIXA для Ford Focus II имеют маркировку FPE102.

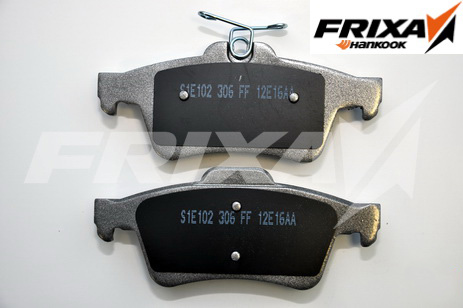

Передние колодки дискового типа HANKOOK FRIXA тюнинговой серии S1 для Ford Focus II имеют маркировку S1E102.

Внимание! Далее приведена инструкция по замене тормозных колодок барабанного типа.

1. Подготавливаем автомобиль к выполнению работы.

ПРЕДУПРЕЖДЕНИЕ

При утапливании тормозных поршней в цилиндры уровень тормозной жидкости в бачке увеличивается, поэтому откачайте из бачка часть тормозной жидкости. После замены тормозных колодок проверьте и при необходимости доведите до нормы уровень тормозной жидкости.

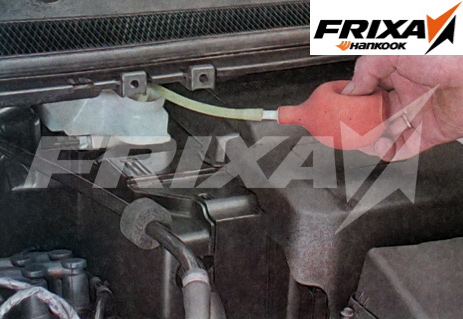

2. Снимаем крышку бачка главного тормозного цилиндра и резиновой грушей отбираем часть жидкости.

3. Снимаем заднее колесо.

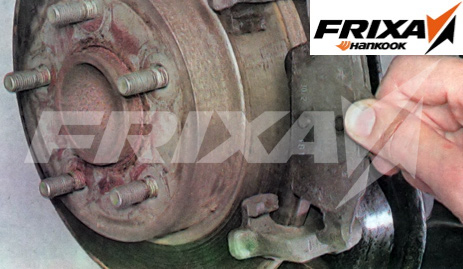

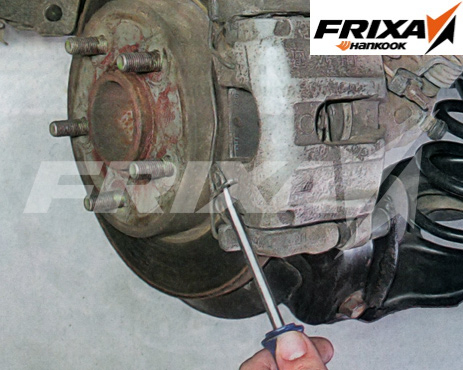

4. Поддеваем отверткой и снимаем прижимную пружину колодки.

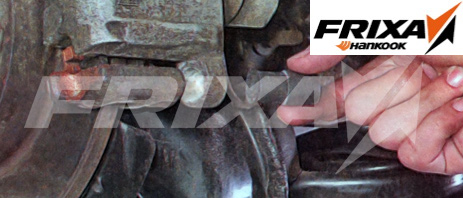

5. Снимаем заглушки втулок направляющих пальцев.

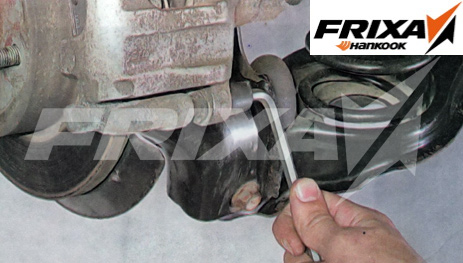

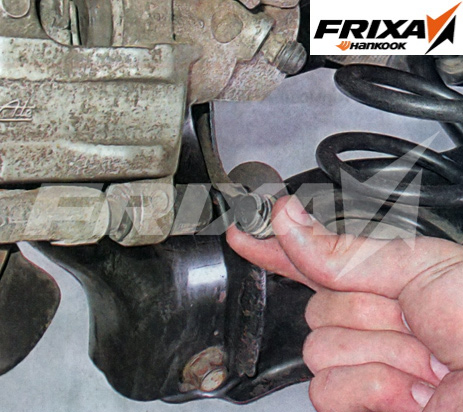

6. Шестигранным ключом на 7 мм отворачиваем направляющие пальцы суппорта.

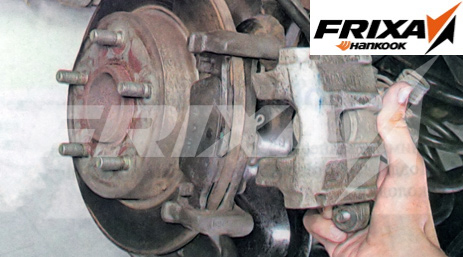

7. Снимаем суппорт.

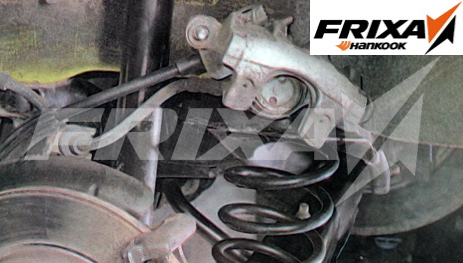

… отводим его в сторону и фиксируем так, чтобы не подвергать нагрузке тормозной шланг.

ПРЕДУПРЕЖДЕНИЕ

Не нажимать педаль тормоза при снятом суппорте.

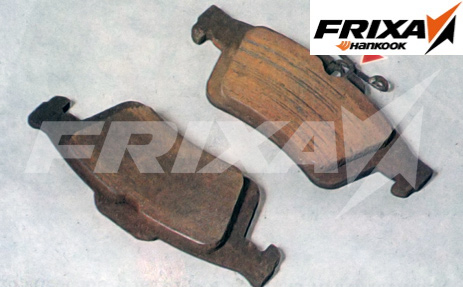

8. Снимаем тормозные колодки.

РЕКОМЕНДАЦИЯ

При замене тормозных колодок обязательно проверьте толщину и состояние тормозного диска.

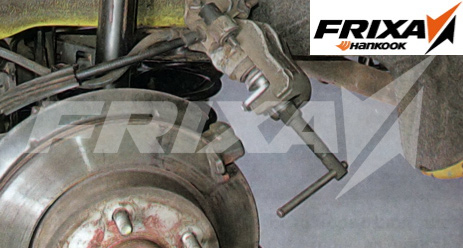

9. С помощью специализированного приспособления вворачиваем в поршень цилиндр.

ПРЕДУПРЕЖДЕНИЕ

Утапливать поршень в суппорт недопустимо! Это неизбежно приведет к повреждению супорта и последующей его замене. На задних тормозных механизмах поршень должен утапливаться с одновременным вращением.

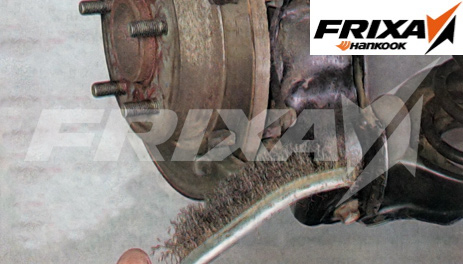

10. Металлической щеткой очищаем скобу суппорта в местах контакта с колодками и край тормозного диска.

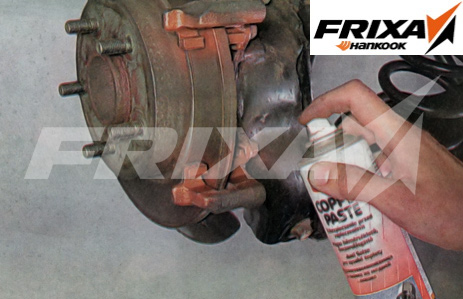

11. Наносим специальную высокотемпературную смазку на места контакта колодок с посадочными поверхностями скобы суппорта.

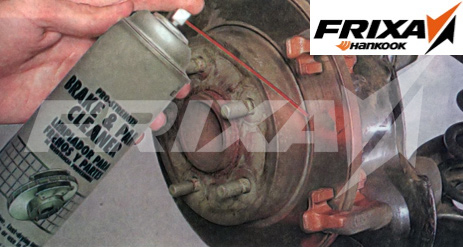

12. Тщательно смываем с тормозного диска попавшую на него смазку очистителе тормозов.

13. Устанавливаем тормозные колодки.

На внутренней колодке установлена пружина.

14. Устанавливаем суппорт и извлекаем направляющие пальцы суппорта из втулок.

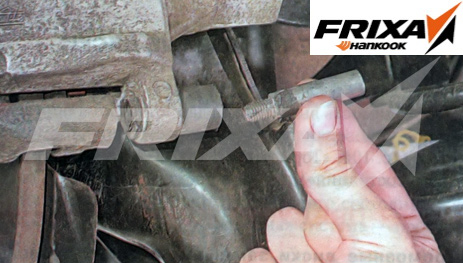

15. Очищаем пальцы от загрязнений. При наличии износа направляющие пальцы заменяем.

16. Проверяем состояние втулок направляющих пальцев. При обнаружении повреждений заменяем их.

17. Заправляем направляющие пальцы предписанным моментом (Момент затяжки – 30 Нм)

18. Устанавливаем колесо.

19. Аналогично заменяем колодки с другой стороны автомобиля.

20. Несколько раз нажимаем на педаль тормоза для самоустановки тормозных колодок.

21. Проверяем уровень тормозной жидкости в бачке главного тормозного цилиндра и при необходимости доводим его до нормы.

Как заменить передние колодки на Ford Focus 2

Замену передних тормозных колодок на Ford Focus 2 следует производить исходя из оценки износа. В среднем срок службы колодок составляет 30-40 тыс км. Однако ресурс зависит прежде всего от стиля езды и качества самих колодок. Если установлены мягкие колодки — стираться они будут быстрее.

Как определить необходимость замены

Чтобы на 100% убедиться в необходимости замены следует визуально осмотреть колодки самому, или обратиться к специалистам. Допустимый размер рабочей поверхности колодки должен составлять 3-4мм. Если менее, такие колодки требуют замены.

При торможении слышен писк или скрип — это верный признак того, что колодки требуют замены. Однако иногда бывают, что скрип издают новые колодки из-за своей жесткости.

Если педаль тормоза до конца проваливается в пол, либо ушла тормозная жидкость без видимых причин утечек, это так же может свидетельствовать об износе колодок.

Какие колодки выбрать для Фокус 2

Если вбирать оригинальные Ford 1 712 024, цена за комплект передних колодок около 3500 рублей за комфорт и Ford 1809256 эконом за 2200 комплект. Помимо оригинальных колодок, производители предлагают большой выбор аналогов.

Колодки аналоги

• Allied Nippon ADB01323 от 1100 руб
• Ashika 50-03-300 от 1200 руб.
• Bosch 0 986 424 794 от 1800 руб.
• Brembo P 24 061 от 1800 руб.
• Ferodo FDB 1594 от 1500 руб.
• Kashiyama D3128 от 1100 руб.
• Sangsin Brake GP1260 от 1750 руб.
• Textar 23723 01 от 1900 руб.
• TRW GDB 1583 от 2000 руб.

При выборе тормозных колодок уточняйте у продавца или менеджера точно ли колодки подойдут для вашего автомобиля. Не следует покупать слишком дешевые аналоги, так как они могут скрипеть и плохо справляются со своей функцией.

Инструкция по самостоятельной замене колодок

Итак, прежде всего следует ослабить колесные гайки и поддомкратить автомобиль, затем снимаем колесо.

Теперь поддеваем отверткой и вытаскиваем из пазов металлическую скобу.

Далее для удобства снятия скобы суппорта с колодками необходимо вдавить поршень в цилиндр. Делается это очень просто. Между колодкой и поршнем вставляется отвертка и поршень вдавливается на сколько это возможно.

Теперь необходимо открутить два болта крепления скобы суппорта. Они спрятаны под заглушками. Как показано на фото снимаем заглушки и с помощью шестигранника откручиваем оба болта.

Снимаем аккуратно скобу со старыми колодками, вынимаем направляющие и производим замену колодок на новые.

Перед тем, как устанавливать новые колодки, следует смазать направляющие специальной смазкой для суппортов, а так же почистить скобу от ржавчины и грязи если таковые имеются.

После смазки и чистки устанавливаем новые колодки в скобу и производим сборку в обратной последовательности.

Перед установкой колеса проверяем, все ли мы установили, обязательно посмотрите установлена ли скоба суппорта.

Перед первой поездкой необходимо несколько раз нажать на педаль тормоза, чтобы поршень встал в свое рабочее положение.

Видео инструкция по замене

Похожие Статьи:

• Как заменить передние тормозные колодки на…
• Замена передних тормозных колодок Hyundai Creta
• Замена передних тормозных колодок Nissan Qashqai

Поделиться «Как заменить передние колодки на Ford Focus 2»

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Замена передних тормозных колодок на Ford Focus 2

Смотрите также

Неравномерный износ колодок

32 1 26k

Скрипят колодки при торможении

182 1 171k

Почему скрипят тормозные колодки

90 2 98k

Тормозит рывками

90 0 106k

Какие тормозные колодки лучше поставить

170 20 194k

Недавно мною были заменены тормозные колодки, на автомобиле Форд Фокус 2, теперь делюсь с Вами важной информацией. Конечно же можно съездить в дилерам, но они возьмут немалые деньги, причем, за простейшую работу. Если обладаете неплохой сноровкой, то при желании данную процедуру можно провести за 30 минут своими руками. Для того, чтобы заменить передние тормозные колодки на Форд Фокус 2 понадобится:

• баллонный ключ,
• домкрат,
• шестигранный ключ 7 мм,
• плоская отвертка.

Приступаем, в первую очередь нужно вывернуть колесо,

не забудьте предварительно ослабить гайки, колесо нужно снять.

Отвертку нужно вставить в вентиляционное отверстие в самом диске, отверткой нужно немного оттолкнуть суппорт наружу.

Как суппорт будет вытянут наружу, у Вас появится возможность вставить отвертку между поршнем и внутренней колодкой. Делаем это, после утапливаем поршень в цилиндре окончательно. Такие операции необходимы для того, чтобы, новые колодки без проблем вошли на место.

Стопорную пружину нужно вытащить.

С внутренней стороны суппорта вынимаем две заглушки.

После необходимо вывернуть два направляющих пальца.

Суппорт должен сниматься вместе с внутренней колодкой.

Из поршня нужно достать внутреннюю колодку.

После суппорт отводим в сторону

и начинаем старательно счищать грязь, с той поверхностью, которая взаимодействует с колодками, направляющие пальцы нужно тоже очистить.

Когда будите собирать все обратно, не нужно сильно глубоко пропихивать их, так как есть вероятность того, что суппорт не встанет на место.

Дальнейшая сборка производится в обратной последовательности. Как только все будет собрано, нажмите пару раз на педаль тормоза, чтобы прокачать тормоза.

Источник: http://www.focusov.net/kolodki-focus2/

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

• Скрипят колодки при торможении
• Износ тормозных колодок
• Тормозит рывками
• Тормозные колодки на Форд Фокус 2
• Какие тормозные колодки лучше поставить
• Замена тормозных колодок
• Очиститель тормозов
• Как проверить тормоза автомобиля
• Почему скрипят тормозные колодки

Здравствуйте. Вы правы, поправим материал.

направляющие этих суппортов не смазываются.

это точно что такое трудное занятие для девушки не под силу. А вот если мне допустим менять колодки я же сама не смогу и что теперь ездить на стертых? А это не безопасно. На картинках конечно все изложено понятно и доступно, но мне придется опять обращаться к ребятам в СТО. Хотя буду знать как это делается.

Все четко и как по полочкам разложено. Вот понадобилась замена колодок тормозных, а я раньше только на ремонтников деньги тратил. Решил сегодня таки сам разобраться хоть с тормозными и вот оно, я справился и заняло это все не так уж много времени.

Ну, собственно, вот колодки и поменяны! Пришлось, конечно, повозиться, понервничать немного (хотя и немало), но, я так думаю, что в будущем замена пройдет намного быстрее. Приятнейшие ощущения оттого, что сделал все сам!

Перед зимними холодами мною тоже была проведена процедура по смене колодок. Разбирается все достаточно легко, правда с цилиндрами пришлось повозиться, отжимались плохо. После того как новые колодки встали на место, собирать нужно все предельно внимательно. В общем процедура не такая уж и сложная, выполнить её самостоятельно не составляет особого труда.

В статье говорится о Фокусе 2 модели, но какой там был двигатель? У меня цилиндры отверткой не отжимались, они вращались то ли по часовой, то ли против часовой стрелки. Именно так удалось их утопить, чтобы вставить новые колодки. Причем догадался я до этого далеко не сразу, но на мой взгляд это удобнее, чем отжимать цилиндр отверткой. А в остальном все именно так, как и описано.

В принципе, действительно — процедура не такая уж сложная, чтобы платить за это ремонтникам. Главное, собрать все правильно в обратном порядке и ничего не перепутать.

• Замена ступичного подшипника на Ford Focus 2

Значки на панели приборов Форд Фокус 2

Что означает значок снежинка на Форд Фокус 2?

Замена тормозных колодок Ford Focus в Санкт-Петербурге

Качественная замена передних и задних тормозных колодок на Ford Focus

Замена тормозных колодок — это стандартная процедура для владельцев всех автомобилей без исключения. На авто марки Форд, на таких моделях как фокус 2 и фокус 3, замена тормозных колодок производится по мере их стирания и в среднем это происходит через 15 — 25 тыс. км пробега. Километраж будет во многом зависеть от самих тормозных колодок, состояния тормозных дисков, а также от стиля вождения и трафика.

Выбор тормозных колодок

Самым лучшим выбором тормозных колодок является тот, который регламентирован заводом производителем. Зачастую с конвейера выходят автомобили с расходными запчастями марки изготовителя, или фирм поставщиков производства. Одной из таких фирм для компании Ford является Bosch. В любом случае подбор любой запчасти производится по VIN номеру автомобиля, дабы исключить неточности при подборе.

Замена передних тормозных колодок

На автомобилях Форд фокус на передней подвеске — дисковые тормоза. Значит торможение происходит от трения фрикционных накладок колодок о металлические тормозные диски. Сами колодки устанавливаются в тормозную скобу и приводятся в движение суппортом. Процедура замены состоит из следующих этапов:

• Снятие колес
• Отжимание тормозного цилиндра
• Снятие тормозной скобы и извлечение тормозных колодок (зачастую есть вероятность закисания направляющих, которые в некоторых случаях приходится прогревать газом)
• Зачистка скобы суппорта, снятие окалины с тормозного диска, смазка направляющих (смазка должна производиться исключительно специализированной смазкой для тормозных систем, т.к. она не теряет свои свойства от нагрева)
• Установка новых колодок, установка антивибрационных пластин (некоторые недобросовестные мастера игнорируют установку пластин, которые должны идти в комплекте с новыми колодками, однако это может привести к шуму и визгу при торможении, а также заклиниванию колодок)

Крайне важно соблюсти все нюансы и точно следовать этапам замены. На передние колеса приходится до 70% тормозного усилия, а значит и 70% безопасности при торможении зависит от них. Не доверяйте замену запчастей, от которых зависит Ваше здоровье и жизнь неквалифицированным автослесарям!

Замена задних тормозных колодок

Тормозная система задних колес на автомобиле Форд фокус бывает в двух различных исполнениях — в дисковом и барабанном.

В первом случае замена почти идентична замене колодок на передних колесах, однако есть свои тонкости. Так как ручной тормоз совмещен с суппортом, то его сжатие необходимо производить специальным инструментом, который вдавливает поршень цилиндра, одновременно вворачивая его внутрь.

Если же сзади стоят барабанные тормоза, например на автомобилях с двигателем 1.4 и 1.6 л., тогда процесс замены будет следующим:

• Для снятия барабана необходимо ослабить ручной тормоз на тросе ручника
• Барабан снимается специальным съемником (не следует пробовать сбивать барабан, т.к. можно его серьезно повредить)
• Разбирается пружинный механизм (все пружины и планки необходимо проверить на наличие дефектов, трещин и т.п.)
• Проверяется тормозной цилиндр (задние тормозные цилиндры в барабанных тормозах имеют тенденцию пропускать тормозную жидкость через сальники, что может крайне негативно сказаться на тормозном усилии, если жидкость попадет на тормозящую плоскость колодок)
• Производится сборка механизма с новыми колодками, сажается на место тормозной барабан, ручник натягивается (при правильно настроенном ручнике, задний барабан должен свободно вращаться, однако ручка тормоза в салоне автомобиля должна подниматься не более, чем на 3-4 щелчка храповика)

Гепард сервис в Санкт-Петербурге, в Купчино, уже более десяти лет занимается ремонтом и обслуживание автомобилей Ford. Все наши специалисты имеют богатый опыт решения любых проблем, возникающих при ремонте и диагностике этой марки автомобилей. Приезжайте к нам, если Вам необходимо поменять тормозные колодки на форд фокус 2 или 3, и Вы будете приятно удивлены нашим уровнем цен и качеством обслуживания.

Замена задних тормозных колодок Ford Focus 2

Комфорт и безопасность движения напрямую зависят от состояния тормозной системы автомобиля. Для эффективной работы системы требуется своевременная замена задних тормозных колодок в Форд Фокус 2.

Когда менять тормозные колодки на Ford Focus 2

В зависимости от вида тормозов производители тормозных колодок рекомендуют менять их:

• дисковые — 10-20 тыс. км;
• барабанные — 100-150 тыс. км.

Специалисты сервисного центра при проведении гарантийного ТО настаивают на замене колодок, изношенных на 50% и более.

Справка! Колодки считаются годными к эксплуатации при толщине фрикционного слоя более 6 мм.

Степень износа тормозных колодок зависит от условий, в которых эксплуатируется автомобиль:

1. Стиль вождения. Агрессивная езда подразумевает резкие разгоны и такие же торможения. Испытывающие постоянную нагрузку колодки быстро изнашиваются. При спокойном движении автомобиля срок эксплуатации тормозных расходников в разы увеличивается.
2. Режим езды. В городе и горной местности часто приходится пользоваться тормозами, что повышает износ колодок.
3. Степень загруженности машины. При перевозке в багажнике тяжелых вещей нагрузка на заднюю ось увеличивается. При экстренном снижении скорости задние тормозные колодки работают в усиленном режиме.
4. Тип коробки передач. Водитель автомобиля с автоматической КПП из-за ее конструктивных особенностей приходится гораздо чаще пользоваться тормозами.

Водитель должен незамедлительно проверить задние тормозные колодки при обнаружении следующих признаков:

• увеличение свободного хода тормозной педали;
• слишком резкое или слабое торможение при плавном нажатии на педаль;
• биение по педали во время торможения;
• посторонние скрипящие звуки, писк при нажатии на педаль тормоза;
• при резком торможении задок уводит в сторону (неравномерный износ колодок);
• сигнал предельного износа колодок на бортовой панели (при наличии этой функции).

Какие колодки выбрать

Производитель рекомендует устанавливать на машины только оригинальные тормозные колодки.

Важно! В 2008 году марка подверглась рестайлингу, изменились форма и размеры тормозных колодок. При покупке расходников необходимо обращать внимание на год выпуска автомобиля и вид тормозов.
