Руководства по ремонту Дэу Нексия: замена тормозных колодок тормозного механизма заднего колеса

Руководства по ремонту Дэу Нексия: замена тормозных колодок тормозного механизма заднего колеса

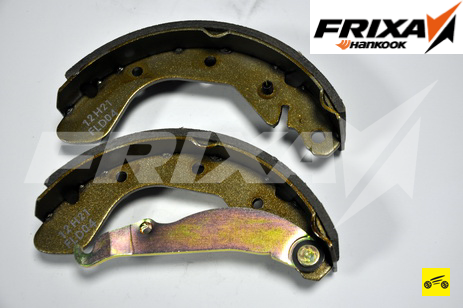

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки HANKOOK FRIXA для Daewoo Nexia имеют маркировку FLD04.

Вам потребуются: ключ для болтов колес, пассатижи или отвертка с плоским лезвием, отвертка с крестообразным лезвием, раздвижные пассатижи.

Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм. Заменяйте колодки в следующих случаях:
– толщина фрикционных накладок менее допустимой;
– поверхность накладок замаслена;
– фрикционная накладка непрочно соединена с основанием;
– на накладках появились глубокие борозды и сколы.

ПРЕДУПРЕЖДЕНИЯ

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Колодки заменяйте одновременно в тормозных механизмах обоих задних колес. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом – это может привести к неравномерному торможению.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Замена тормозного барабана») .

6. Снимите верхнюю стяжную пружину пассатижами или отверткой.

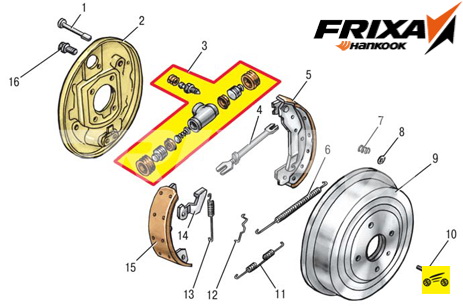

Детали тормозного механизма заднего колеса: 1 – опорная стойка; 2 – щит; 3 – рабочий цилиндр; 4 – распорная планка; 5 – задняя тормозная колодка с разжимным рычагом привода стояночного тормоза; 6 – верхняя стяжная пружина; 7 – пружина опорной стойки; 8 – шайба опорной стойки; 9 – тормозной барабан; 10 – стопорный винт; 11 – нижняя стяжная пружина; 12 – серьга пружины механизма автоматической регулировки зазора между колодками и барабаном; 13 – пружина механизма автоматической регулировки зазора между колодками и барабаном; 14 – нажимной рычаг механизма автоматической регулировки зазора между колодками и барабаном; 15 – передняя тормозная колодка; 16 – болт крепления рабочего цилиндра

ПРЕДУПРЕЖДЕНИЕ

При работе пассатижами или отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.

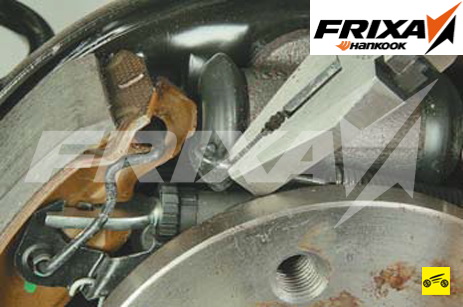

7. Удерживая хвостовик опорной стойки пассатижами, нажмите на шайбу, поверните ее на 90°.

8. . и снимите шайбу, пружину и опорную стойку передней колодки.

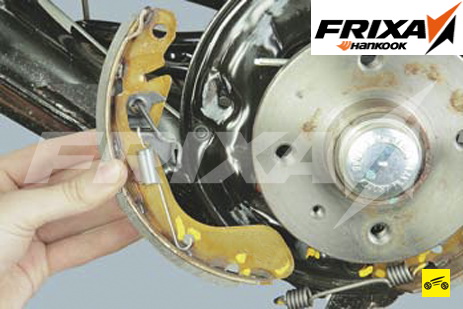

9. Снимите переднюю колодку в сборе с регулятором зазора.

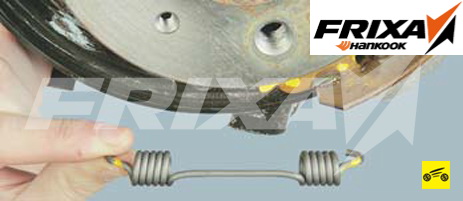

10. . и нижнюю стяжную пружину.

11. Снимите распорную планку.

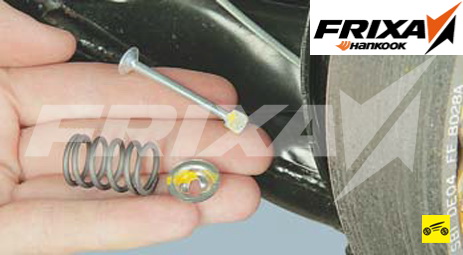

12. Снимите шайбу, пружину и опорную стойку задней колодки.

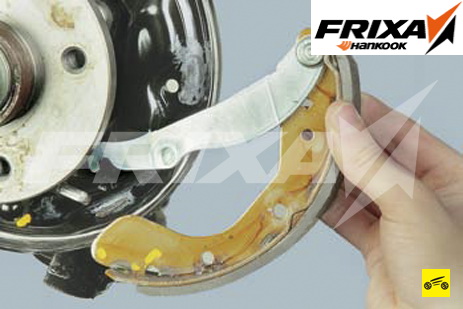

13. Отведите назад заднюю тормозную колодку.

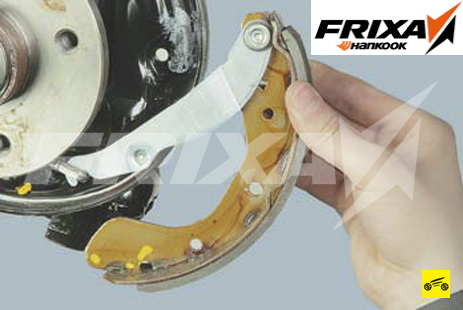

14. . и отсоедините разжимной рычаг от троса привода стояночного тормоза.

15. Снимите пружину рычага регулятора зазора.

17. . и рычаг регулятора.

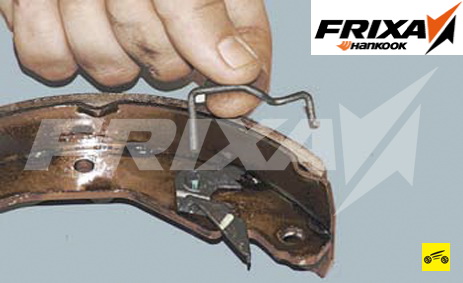

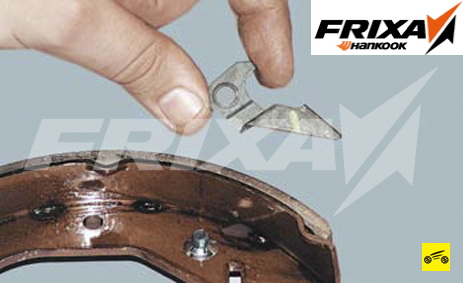

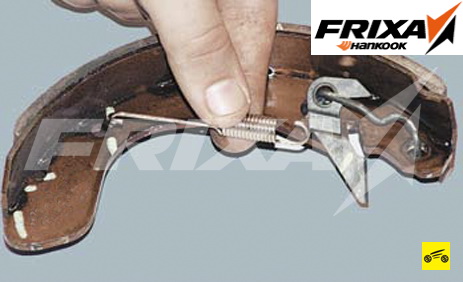

18. Очистите пружину, серьгу и рычаг регулятора и установите на новую тормозную колодку в последовательности, обратной снятию.

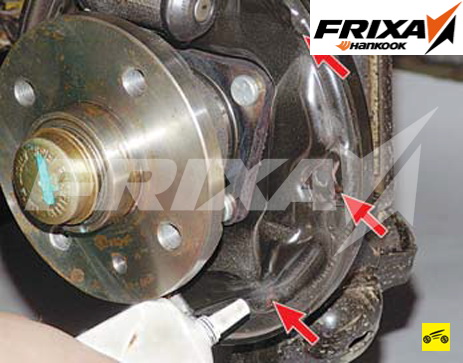

19. На места трения передней и задней тормозных колодок о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.

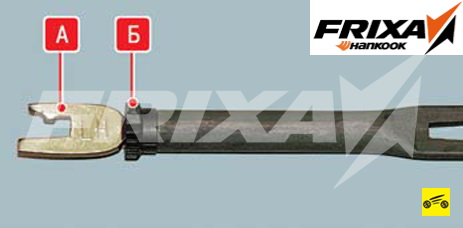

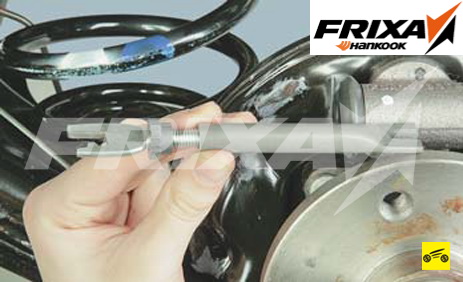

20. Смажьте резьбу стержня А распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку Б, но не затягивайте гайку.

ПРЕДУПРЕЖДЕНИЯ

Завод изготовитель рекомендует при каждой замене задних тормозных колодок заменять распорные планки, пружины и опорные стойки новыми. Детали распорной планки и регулятора левого тормозного механизма не взаимозаменяемы с соответствующими деталями правого тормозного механизма, не перепутайте их!

21. Раздвижными пассатижами сожмите поршни тормозного цилиндра и установите тормозные колодки в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Учтите, что при утапливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

22. Установите тормозной барабан.

23. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

24. Установите на место колесо. Проверьте легкость его вращения.

25. Аналогично замените тормозные колодки тормозного механизма другого колеса.

26. После установки тормозных колодок отрегулируйте стояночную тормозную систему ( см. «Регулировка привода стояночного тормоза» ).

Замена задних тормозных колодок Daewoo Nexia полная инструкция

Замена задних тормозных колодок Дэу Нексия требуется не часто. В среднем задние колодки на Daewoo Nexia могут легко отходить до 120 000 километров. Конечно этот показатель зависит от условий эксплуатации и манеры езды водителя, но в любом случае механизм довольно надежен и долговечен. Задние тормозные механизмы Нексии барабанные с автоматической регулировкой стояночного тормоза.

Для замены тормозных колодок, которые естественно лучше менять комплектом на обоих колесах, вам необходимо будет снять тормозной барабан. Для чего вывешиваем заднюю часть и снимаем колесо. Теперь выкручиваем винт крепления барабана к ступице заднего колеса Дэу Нексии.

Если пробег большой то со снятием тормозного барабана могут возникнуть проблемы. В этом случае необходимо взять молоток и деревянный брусок. Равномерно по всей окружности барабана, через деревянный брусок, наносим аккуратные удары молотком. Обычно это помогает снять барабан Daewoo Nexia довольно быстро.

Очень важно знать, что перед снятием барабан нужно опустить ручник до упора, то есть автомобиль должен быть полностью расторможен. А под передние колеса лучше подложить противооткатные башмаки или что нибудь подходящее. Второй важный момент, ни в коем случае не нажимайте на педаль тормоза при снятых барабанах иначе поршни просто вылетят из тормозных цилиндров, что доставит вам массу проблем.

Итак, начинаем менять колодки, для чего внимательно читаем инструкцию и смотрим фото ниже.

1. Отверткой отсоединяем передний конец верхней стяжной пружины от серьги рычага регулятора.

2. Снимаем пружину

3. Придерживая пассатижами хвостовик опорной стойки задней колодки, нажимаем на шайбу и поворачиваем ее до совмещения прорези шайбы с хвостовиком стойки.

4. Снимаем шайбу, пружину и опорную стойку.

5. Выводим заднюю тормозную колодку из пространства между щитом тормозного механизма и ступицей и отсоединяем наконечник стояночного троса от разжимного рычага колодок.

6. Отсоединив нижнюю стяжную пружину, снимаем заднюю колодку.

7. Снимаем распорную планку в сборе.

8. Снимаем опорную стойку передней колодки.

9. Снимаем переднюю колодку в сборе с элементами механизма автоматической регулировки зазора между колодками и барабаном. Отсоединяем от колодки рычаг регулятора, его пружину и серьгу.

Устанавливаем новые колодки в обратной последовательности. Обратите внимание, что шестерня распорной планки, серьга и рычаг регулятора правого тормозного механизма серебристого цвета, а левого механизма — черного.

На переднюю часть распорной планки правого тормозного механизма нанесена маркировка RH, а левого механизма — LH. Фото для наглядности выше.

Перед установкой новых задних колодок Дэу Нексия необходимо уменьшить длину распорной планки, завернув шестерню до конца на резьбовом стержне. Это необходимо для того, чтобы установить тормозной барабан без проблем. После установки тормозного барабана необходимо подвести к нему колодки. Для этого необходимо нажать педаль тормоза 10-15 раз. В барабане послышатся щелчки, поскольку начнет работать механизм автоматической регулировки зазоров. Когда щелчки прекратятся, регулировка закончена.

После всех процедур обязательно загляните под капот, проверьте уровень тормозной жидкости в расширительном бачке и доведите его до нормы.

12.6 Замена задних тормозных колодок на барабанных тормозах

12.6. Замена задних тормозных колодок на барабанных тормозах

Вид сзади раннего типа сборки тормозных колодок типа Bendix

В – задняя тормозная колодка,

С – нижняя точка поворота колодок,

F – механизм стойки регулятора,

1 – верхняя возвратная пружина,

2 – нижняя возвратная пружина,

3 – штифт крепления, пружина и головка,

Обязательно производить замену всех колодок на одной оси автомобиля, даже если границы износа достигла одна колодка.

При работе тормозных колодок образуется тормозная пыль, которая содержит асбест, вредный для здоровья. Поэтому при очистке тормозных колодок не пользоваться сжатым воздухом и не вдыхать пыль.

ТОРМОЗА BENDIX

Левые и правые стойки не взаимозаменяемы и обозначены «G» и «D» соответственно. Болты регулятора стойки также не взаимозаменяемы; левый болт стойки имеет левую резьбу, а правый болт правую резьбу.

ТОРМОЗА GIRLING

Левые и правые стойки не взаимозаменяемы. Болты регулятора стойки также не взаимозаменяемы; левый болт стойки имеет левую резьбу, а правый болт правую резьбу.

Замена задних тормозных колодок на дэу нексия

• Главная
• Об авторе
• Карта сайта
• Контакты

Замена задних тормозных колодок на Дэу Нексия n150

Замена задних колодок на Дэу Нексия проводится нечасто, так как при торможении 70% нагрузки идет на передние. Проблема диагностики тормозных колодок на Daewoo Nexia заключается в том, что их можно рассмотреть только после снятия тормозного барабана. Выход из строя тормозов – опасная поломка. Если накладка оторвется от колодки, то колёса могут заблокироваться даже на большой скорости. По этой причине всё больше автопроизводителей перестают устанавливать на барабанные тормоза, однако на Daewoo Nexia они используются до сих пор.

Периодичность замены

Никто точно не скажет, через какой период стоит заменять тормозные колодки, так как это зависит от большого количества условий:

• Качество накладки;
• Состояние тормозного барабана и цилиндра;
• Исправность раздвижного механизма;
• Условия эксплуатации автомобиля;
• Манера вождения автомобилиста.

Внимание! Если на барабане имеются сильные повреждения, колодки быстро выйдут из строя.

Тормозные колодки могут прослужить 5-100 тысяч километров пробега. Срок службы зависит от приведенных выше факторов и везения. Поэтому за их исправностью нужно пристально следить. Определить выходящие из строя колодки можно по звуку из тормозного барабана, а также по интенсивности торможения.

Выбор колодок

На данный момент проблем с выбором и покупкой колодок нет, так как подходящие для Daewoo Nexia колодки стоят на большом количестве автомобилей: Daewoo Lanos, Espero, Nubira, а также на некоторых бюджетных моделях Chevrolet, которые являются потомками Opel Kadett.

Плюсом барабанных тормозов является их стоимость и простота в обслуживании.

Некоторые модели тормозных колодок, отсортированные по убыванию цены:

1. Самые качественные и дорогие – Ferodo FSB-335. Эти колодки немецкого производства популярны в России, хотя продаются не очень хорошо. Цена около 5 тысяч рублей.
2. Еще одна немецкая модель – Zimmermann. Стоят 4 тысячи рублей, что в два раза дороже оригинальных.
3. Заводские колодки Hi-Q SA-055 от корейского производителя. По качество не сильно уступают немецким аналогам, но стоят всего 2 тысячи.
4. Onnuri – тоже корейская модель, но стоит немного дешевле – 1,5 тысячи.
5. Rider – модель от венгерской компании. Самые дешевые в этом списке.

Цены указаны примерные. Они могут различаться в разных регионах страны, а также дорожать/дешеветь со временем.

Во время демонтажа старых тормозов может оказаться, что заменить нужно не только колодки. Не будет лишним купить полный ремонтный комплект, в который входят почти все составляющие тормозного механизма. Стоит он в пределах 500 рублей.

Инструменты необходимые для замены задних колодок на Дэу Нексия n150

• Противооткатные упоры;
• Два домкрата;
• Набор накидных ключей и головок к ним;
• Плоскогубцы (при наличии рекомендуется использовать длинногубцы);
• Молоток с бойком из мягкой стали;
• Отвертки; WD-40;
• Силиконовая смазка, устойчивая к высоким температурам.

Замена задних тормозных колодок на Дэу Нексия

Алгоритм демонтажа

1. Для удобства используйте смотровую яму или загоните автомобиль на подъёмник.
2. На передние колёса установите противооткатные упоры.
3. Нанесите на шток смазку и ослабьте гайку натяжения троса ручника. Это делается двумя способами: с помощью головки с удлинителем или снимая теплозащитный щиток.
4. С помощью домкрата поднимите автомобиль с обеих сторон, чтобы задняя часть не касалась земли.
5. Снимите колесо, открутив болты крепления.
6. Отсоедините ступичный колпачок и открутите гайки.
7. Открутите винт с потайной головкой и снимите барабан. Если снять не выходит, аккуратно сбейте барабан молотком.
8. Важно! Перед разборкой механизма запомните расположение всех деталей!
9. Отсоедините пружину с регулировочного устройства и с опорной стойки, для этого проверните чашку на 90 градусов, придерживая удерживающую стойку.
10. Снимите и очистите опорную стойку.
11. Точно так же разберите механизм со второй стороны.
12. Отсоедините стяжную пружину сверху. Сначала от передней колодки, потом от задней.
13. Разведите колодки сверху и отцепите их от троса ручника.
14. Достаньте их и осмотрите состояние.
15. Очистите щит от грязи и коррозии, нанесите смазку.

Алгоритм сборки

Важно! Замените пружины на новые, если есть такая возможность. Если на пружинах наблюдаются дефекты, то ставить их назад небезопасно.

Алгоритм сборки напоминает алгоритм демонтажа в обратной последовательности.

1. Новую колодку начните подсоединять сзади к тросу ручника.
2. Закрепите её стяжной пружиной.
3. Верните на место очищенную опорную стойку и её пружину, для установки стойки нужно вновь повернуть чашу на 90 градусов.
4. Присоедините переднюю колодку.
5. Закрепите её удерживающей стойкой и пружиной с механизмом автоматической подводки.
6. Проверьте правильность сборки.
7. Смажьте ступицу и замените смазку в подшипнике.
8. Установите барабаны и колеса.
9. Несколько раз надавите на педаль тормоза, чтобы детали механизма встали на нужные позиции.
10. Отрегулируйте ручник.

Внимание! Не забывайте смазывать подвижные элементы, требующие смазки, такие как ступица или подшипники. Смазка должна быть устойчивой к высоким температурам.

Тщательно проверьте износ барабанов. Если установить новые детали в изношенные барабаны, то их срок эксплуатации заметно сократится.

Снимите бортик выработки, если ставите старые барабаны. А если выработка поверхности больше 20 сантиметров, нужно заменять и тормозные барабаны.

Меняем задние тормозные колодки на Дэу Нексия

Основная сложность в диагностике состояния барабанных тормозов в том, что колодки видно только тогда, когда снимаешь тормозной барабан. Но чаще всего в самый неподходящий момент от колодки обрывается накладка и тогда колесо наглухо клинит. Хорошо, если не на высокой скорости. Практически все современные цивилизованные автозаводы отказались от барабанного тормоза в принципе. Но, к сожалению, на Дэу Нексия задние колеса тормозят благодаря именно такому пережитку прошлого, как барабанные тормоза.

Когда менять тормозные колодки задних тормозов

На фото виден износ задних колодок.

Ещё одна сложность в том, что ни один производитель толком не может сказать периодичность замены задних колодок барабанных тормозов , поскольку зависит она от слишком многих факторов:

1. Качества фрикционной накладки.
2. Степени износа тормозного барабана.
3. Исправности тормозного барабанного раздвижного механизма.
4. Исправности тормозного цилиндра.
5. Стиля вождения и условий эксплуатации.

Ресурс

Бывают случаи, когда задние колодки ходят по 80-100 тысяч, а бывает, что накладки осыпаются уже через пять тысяч пробега. Как повезёт. Именно поэтому к работе задних тормозных механизмов стоит прислушиваться внимательно. Именно прислушиваться, поскольку интенсивность торможения и звук, издаваемый изношенной колодкой скажут о том, что нужно искать новый комплект и заниматься заменой.

Выбираем колодки задних тормозов на Нексию

К счастью, проблем с выбором колодок для Дэу Нексия нет никаких.

С завода Дэу Нексия шла с колодками фирмы Hi-Q, которые можно приобрести и сейчас.

Дело в том, что точно такие же колодки устанавливаются и на Ланосы с Сенсами, и на Эсперо и Нубира, и на бюджетные Шевроле, все они внуки Опеля Кадетт. Вот самые популярные бренды, выпускающие нужные нам колодки:

1. Hi-Q (SANGSIN BRAKE) . Каталожный номер SA-055 . Это практически родная фирма, которая поставляет колодки на заводы Дэу. И не только для Дэу, но и для Киа и Хендай. Качество всегда отличное, цена всегда приятная. На 2017 год такие колодки стоят 1900 рублей за комплект.
2. Onnuri (Wonil Korea) , артикул 96430417 , тоже корейский бренд, по качеству, возможно, и не уступает, но по цене дешевле оригинальных сотни на три.
3. Колодки Zimmermann . Артикул 109901005 . О них у нас мало знают, но опелеводы лет 20 назад активно их использовали. Немецкие колодки отличного качества по высокой цене. Вдвое дороже оригинала.
4. Rider (Венгрия), каталожный номер 96430417 . Бюджетный вариант, если не хочется тратиться, но ехать надо.
5. Немецкие Ferodo у нас известны хорошо, но покупаются не очень. Самые дорогие из этого списка. Качество, конечно, отличное. Цена около 5500 рублей. Артикул FSB-335 .

Кроме колодок желательно купить ремкомплект, в который входит практически весь тормозной механизм — распорные планки, пружины и удерживающие пружины с шайбами.

Цена полного ремкомплекта на одну сторону — порядка 300 рублей. Каталожный номер — 90199718. Осталось все это поменять.

Ремкомплект тормозного механизма.

Алгоритм замены

В связи с тем, что в ходе работы нам будет необходимо ослаблять трос ручника, работу удобнее проводить либо на смотровой яме, либо на подъёмнике. Из инструментов нам пригодится стандартный набор головок и гаечных ключей, молоток, набор отвёрток, длинногубцы или крючок для установки и снятия пружин. Кроме этого неплохо иметь под рукой проникающую смазку WD-40 и высокотемпературную смазку. Если все это есть, приступаем к работе:

1. Шприцем или грушей отбираем небольшое количество тормозной жидкости из бачка.
2. Устанавливаем противооткатные башмаки под передние колеса.
3. Отпускаем гайку натяжения троса ручника, предварительно смазав шток проникающей смазкой. Гайка находится за теплозащитным щитком и, чтобы его не снимать, для этого удобнее использовать головку на 13 с удлинителем и трещоткой.
