Руководства по ремонту Дэу Матиз: замена тормозных колодок тормозных механизмов задних колес

Руководства по ремонту Дэу Матиз: замена тормозных колодок тормозных механизмов задних колес

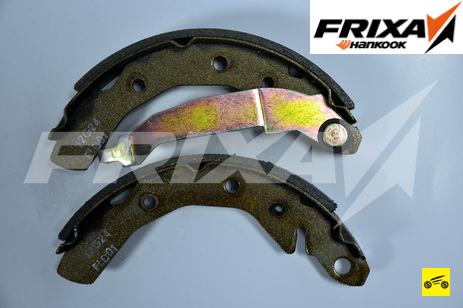

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки HANKOOK FRIXA для Daewoo Matiz имеют маркировку FLD01.

Детали заднего тормозного механизма снимают при разборке тормозного механизма и могут быть заменены новыми. Исключение составляет рабочий цилиндр. Как показывает практика, переборка его в гаражных условиях в большинстве случаев не приводит к желаемому результату. Поэтому в случае неисправности рекомендуем заменять рабочий цилиндр в сборе.

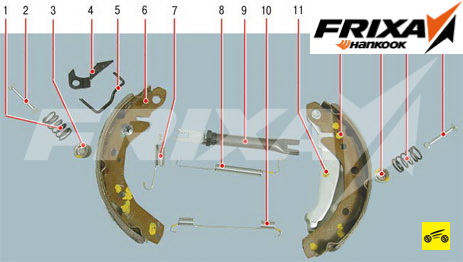

Детали тормозного механизма заднего колеса (показаны детали тормозного механизма с левой стороны): 1 – прижимные пружины; 2 – опорные стойки; 3 – чашки прижимных пружин; 4 – рычаг регулятора зазоров; 5 – серьга регулятора зазоров; 6 – передняя колодка тормозного механизма заднего колеса; 7 – прижимная пружина серьги регулятора зазоров; 8 – верхняя стяжная пружина; 9 – распорная планка с регулятором зазоров; 10 – нижняя стяжная пружина; 11 – разжимной рычаг стояночного тормоза; 12 – задняя колодка тормозного механизма заднего колеса.

Минимально допустимая толщина фрикционных накладок тормозных колодок 0,5 мм. Заменяйте колодки в следующих случаях:

– толщина фрикционных накладок меньше предельно допустимой;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– накладки с глубокими бороздами и сколами.

Вам потребуются: ключ для болтов колес, пассатижи или отвертка с плоским лезвием, раздвижные пассатижи.

1. Включите I передачу и установите упоры под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо (см. «Замена колеса») и установите автомобиль на опору.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Замена тормозных барабанов») .

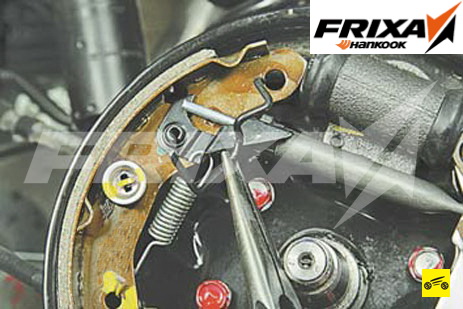

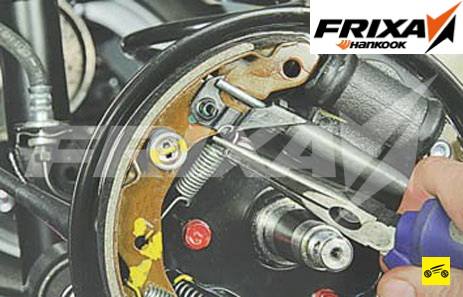

6. Отцепите пассатижами от передней колодки отогнутый конец верхней стяжной пружины…

ПРЕДУПРЕЖДЕНИЕ

При работе пассатижами или отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.

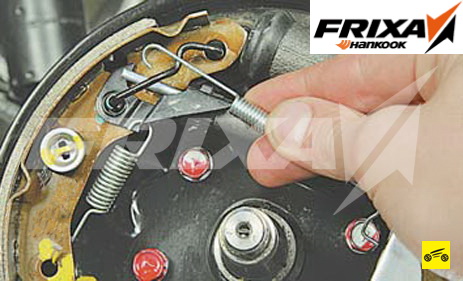

7. …и, повернув второй конец пружины в отверстии задней колодки, снимите пружину.

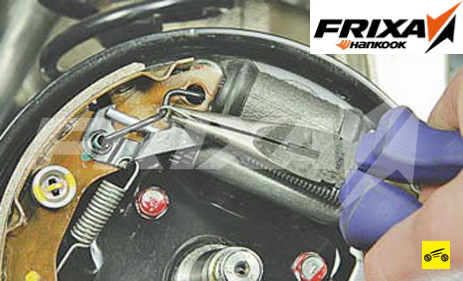

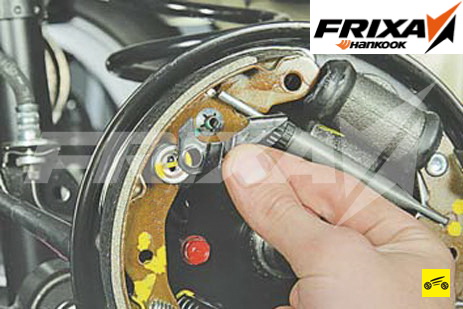

8. Снимите с передней тормозной колодки серьгу регулятора зазоров…

9. …прижимную пружину регулятора зазоров…

10. …и рычаг регулятора зазоров.

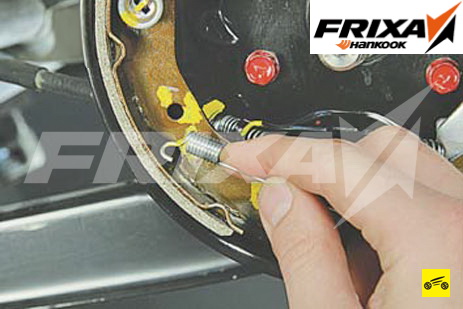

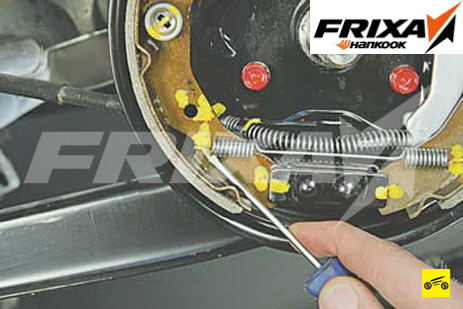

11. Подденьте нижнюю стяжную пружину…

12. …и снимите ее.

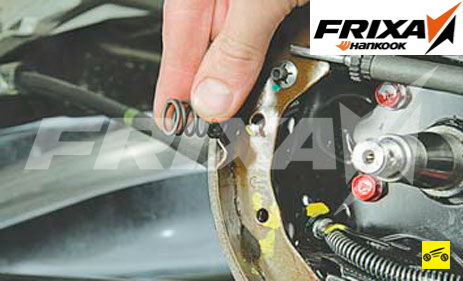

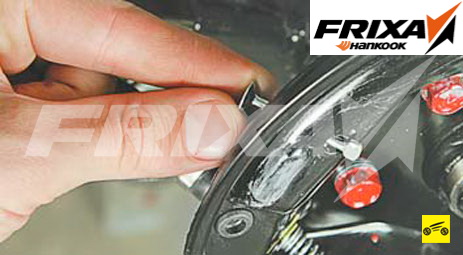

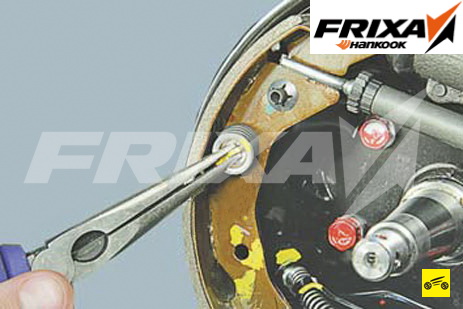

13. Придерживая опорную стойку, нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота…

14. …и снимите чашку и пружину.

15. Снимите с опорной стойки переднюю тормозную колодку и извлеките опорную стойку из тормозного щита.

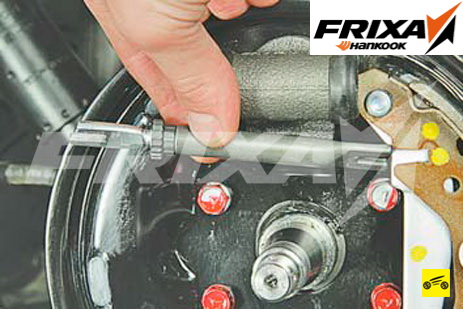

16. Снимите распорную планку в сборе с регулятором зазора.

17. Снимите прижимную пружину и опорную стойку передней колодки так же, как это делали для задней колодки (пп. 13 и 14).

18. Отсоедините наконечник троса от разжимного рычага и снимите заднюю тормозную колодку.

ПРЕДУПРЕЖДЕНИЕ

Сразу после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.

19. Очистите от загрязнений и осмотрите детали тормозного механизма. Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

ПОЛЕЗНЫЙ СОВЕТ

При каждой разборке тормозного механизма заменяйте новыми прижимные пружины, чашки пружин и опорные стойки.

Детали регулятора зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма (на левый и правый наконечники регуляторов нанесена маркировка «LH» и «RH» соответственно), не перепутайте их!

Передняя и задняя колодки заднего тормозного механизма разные по конструкции (к задней колодке с помощью заклепочной оси присоединен разжимной рычаг стояночного тормоза). Помимо этого тормозные колодки различаются как левые и правые.

20. Нанесите тугоплавкую смазку для тормозных механизмов на места трения передней и задней тормозных колодок о тормозной щит.

21. Смажьте резьбу стержня распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку, но не затягивайте ее.

Читать еще:  Дэу нексия замена замка зажигания

ПОЛЕЗНЫЙ СОВЕТ

Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.

22. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите их раздвижными пассатижами и установите тормозные колодки в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

23. Установите тормозной барабан (см. «Замена тормозных барабанов») .

24. Отрегулируйте подшипники задней ступицы (см. «Проверка и регулировка подшипников задних колес») .

25. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.

26. Установите на место колесо. Проверьте легкость его вращения.

27. Аналогично замените тормозные колодки тормозного механизма другого колеса.

28. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Проверка стояночного тормоза») .

Замена задних тормозных колодок Дэу Матиз

Daewoo Matiz уже давно снискал славу экономичного и неприхотливого авто для города на отечественных дорогах. Комплектующие для него тоже достаточно доступны и недороги. Что касается задних тормозных колодок, в процессе их замены нет ничего сложного, с ним сможет справиться и непрофессионал. Из возможных поводов для замены можно назвать изнашивание, отслоения, обрывы и замасливание фрикционных накладок колодки. Также стоит отметить, что замену следует производить комплектом.

Что понадобится для замены колодок

Рассмотрим перечень самого необходимого при замене:

  • рожковый ключ на «14»;
  • пара отверток, крестовая и плоская;
  • монтажная лопатка;
  • пассатижи;
  • накидной ключ на «30»;
  • металлическая щетка;
  • медная или графитовая смазка.

Касаемо самих колодок, большинство автолюбителей рекомендуют задние тормозные колодки HI-Q. Конечно, можно поискать аналоги более дешевые, но, возможно, в этом вопросе неплохо бы положиться на общественный опыт.

Процесс замены задних тормозных колодок Дэу Матиз

Наконец, приступаем непосредственно к процессу замены:

Во-первых, разберитесь с ручником. Устроившись на заднем сидении, при помощи крестовой отвертки открутите винт, удерживающий крышку, скрывающие тросы ручника. Применяя рожковый ключ на «14», отпустите переднюю контргайку, а затем полностью закрутите регулировочную гайку. Повторите на втором тросе, таким образом, оба троса распущены.

Отпустите колесные гайки, поднимите домкратом одну из сторон авто, установите страховочные упоры.

Отверткой подденьте колпачок задней ступицы, вытащите шплинт при помощи пассатижей. Ключом на «13» открутите гайку задней ступицы, осторожно извлеките малый подшипник.

Молотком простучите тормозной барабан. Применяя лопатку, медленно стяните барабан с тормозных колодок.

Запомните месторасположение пружин, разверните чашки и демонтируйте их (все, кроме нижней – она мешать не будет). Отведите пружину троса ручника и выньте его хвостовик с рычага колодки.

Очистите опорный диск, обработайте смазкой. Смажьте резьбу на регулируемой планке, чтобы обеспечить свободный ход гайке. Накрутите гайку до упора.

Переходим непосредственно к установке новых колодок. Подключите трос ручника к колодке, зафиксируйте прижимными пружинами. Установите регулируемую планку (сначала верхнюю и нижнюю стяжные пружины, а затем и пружину флажка).

Далее – тормозной барабан. Его тоже неплохо бы заменить, если диаметр перевалил за 182 мм. Проверьте, как именно он надевается на колодки. Если свободно, это чревато проблемами с тормозной системой (ручник будет слабо держать, а тормоза могут быть малоэффективными). Подкрутите гайку регулировочной планки до момента, когда барабан будет одеваться с усилием. Установите наружный подшипник и закручивайте гайку ступицы до тех пор, когда шайба перестанет прокручивать, тогда немного ослабьте. Это оптимальное положение. Установите шплинт и колпачок.

Повторите для второй стороны. Нажмите несколько раз на педаль тормоза, колодки перейдут в рабочее положение. Для последнего этапа придется «вывесить» оба задних колеса. Чтобы отрегулировать ручник, равномерно скручивайте регулировочные гайки на тросах. Задача – добиться полной блокировки колес при поднятии рычага ручника на 5–7 щелчков. Закрутите контргайку.

Вот, в принципе, и все, замена успешно завершена. Можно отправляться в путь!

Читать еще:  Дэу нексия замена сайлентблоков

Дэу матиз замена задних тормозных колодок

Такого рода дефект в скором времени будет способствовать поломке цилиндра и наличию сильной течи тормозухи. В результате всего этого во время использования педали «тормоз» машина практически не будет реагировать, а это очень опасно. Так что лучше всего устраните поломку как можно раньше. Что касается второго вида неисправности, то ее в данном случае гораздо проще выявить.

Руководства по ремонту Дэу Матиз: замена рабочих цилиндров тормозных механизмов задних колес

И, во избежание заваливания автомобиля, подставляем под него подпорную стойку. Окончательно отворачиваем болты крепления и снимаем заднее колесо.

Желательно промыть тормозной механизм в сборе моющим средством, после чего основательно высушить. Если они появились, это верный признак утечки тормозной жидкости. Так же, при замене задних тормозных колодок или подшипника задней ступицы, не ленитесь проверьте состояние тормозного цилиндра, даже если нет видимых причин для беспокойства.

Повод номер два, тормозной цилиндр «закис».

То есть, поршеньки цилиндра перестали двигаться как вовнутрь, так и наружу. В этом состоянии колесо, где находится закисший тормозной цилиндр просто не тормозит.

А это чревато торможением с заносом задней оси автомобиля при экстренном торможении, торможении на мокрой или обледеневшей дороге.

Замена тормозного цилиндра заднего тормозного механизма на Daewoo Matiz 2

И это очень неприятный сюрприз. Как проверить работает цилиндр или нет?

Есть догадка что воздух просто подсасывало из под штуцера, но через какое-то время воздух перестал идти. Как и предполагалось, один цилиндр был полностью неработоспособен. Поршень очень неохотно шел даже под удары молотка: Второй цилиндр работал только одним поршнем.

На рабочей поверхности цилиндра отчетливо видны следы ржавчины. Внутри цилиндра была какая-то слизь. Тормозную жидкость залил нашу.

Замена тормозного цилиндра Daewoo Matiz

Как и лукойловскую, ее делают в Обнинске. Если тормозной барабан снят, то достаточно попытаться свести тормозные колодки или если колодки сняты, руками попробовать утопить поршеньки в цилиндр.

Получилось, без особых усилий? Тогда все с цилиндром в порядке.

Нет, поршеньки не двинулись с места? Тогда возьмите в помощники молоток и отвертку, и пробуйте не сильными ударами сдвинуть поршенёк с места. Тогда больше нет смысла напрягать мышцы и терять время, лучше и вернее будет приступить к замене заднего тормозного цилиндра.

Бортовой журнал Daewoo Matiz 1.0 (2005 г.)

Замена задних тормозных колодок.

Доброго всем дня!

Как- то неожиданно подошла очередь менять задние тормозные колодки.

Передние были заменены во время ,,большого» ТО по совету ОД, сделали и не жалею: проехала уже 11000 км. после покупки а/м., было чуть больше 80 т.км, сейчас за 91 т.км. ( в профиле а/м закралась ошибка).

У Матиза задние тормоза — барабанные, про замену колодок тогда разговора не было : видимо, все было впорядке. Когда они менялись предыдущим владельцем — информацией не владею/не спросила((

Но когда- то же должен был подойти и их черед — подошёл.

Пару- тройку дней назад появился странный звук при торможении — сзади, справа, похожий на шуршание. Дальше — громче(( А при ускорении и спокойной езде — все тихо.

Думала — гадала, в итоге предположила, что пора менять задние тормозные колодки )

Хорошо, что были в наличии

. заказывать не пришлось — 1200 р.- за комплект

Записалась на замену через день, но ,,шуршание» стало допекать, того и гляди — колесо заклинит.

И на моём опыте такой инцидент имел место быть, при чем без каких- либо ,,предвестников».

В один ,,прекрасный» день не смогла тронуться, точнее — тронулась на 3- х колёсах, а заднее левое заклинило. Это было на старенькой ,,японочке», тогда пришлось вызывать эвакуатор и везти а/м в сервис. Там и ,,обрадовали», что отлетела и сломалась накладка с тормозной колодки, вследствие чего все и произошло.

Короче, я решила не ждать, а заменить самим, в ,,полевых» условиях.

Пришлось ,,стоять над душой»)

Оказалось, не все так страшно)

И так, по порядку:

А/м была снята с ручника и стояла на передаче.

Читать еще:  Разболтовка на дэу матиз

Надо было бы слить тормозную жидкость, но это не сделали.

1. Снятие тормозного барабана

2. Снятие верхней возвратной пружины колодок

3. Пружины рычага автоматического регулятора

4. Пружины опорного штифта колодки

5. Нижнюю возвратную пружину колодок

6. Тормозную колодку в сборе с накладкой.

С левой стороны — на снимке видно, что накладки только часть на колодке, вторая часть буквально отвалилась на глазах.

А справа ОБЕ накладки оказались в тормозном барабане (!!)

Видимо, они и создавали этот шуршаший звук при торможении.

Установка деталей производилась в обратном порядке

С той лишь разницей, что справа пришлось слить немного тормозной жидкости, т.к. без этого тормозной барабан не ,,садился» на место. Естественно, потом пришлось прокачать тормозную систему.

Вся ,,процедура» заняла не более 40 минут и прошла вполне успешно: пройдено порядка 10 км.- все работает и посторонних звуков нет ( ттт).

Интересно, что сами накладки почти не стерлись — тоньше новых может на миллиметр .

А то, что они отлетают от колодок — говорят что такая ,,болезнь» у Матизов((

Замена задних колодок и снятие барабана с Деу Матиз (Daewoo Matiz)

Основными признаками, указывающими на замену задних тормозных колодок, будет их скрип, не эффективное торможение, холодные барабаны после интенсивного торможения. Все это подтверждает ваши догадки о том, что необходимо провести ревизию, а скорее всего потом и заменить, задние тормозные колодки. В этой статье мы как раз и поговорим о том, как заменить задние тормозные колодки на Деу Матиз (Daewoo Matiz)

Особенности замены колодок Деу Матиз (Daewoo Matiz)

К особенностям с которыми вам придется столкнуться можно отнести конструкцию задней полуоси машины, которая совмещает в барабанном диске также и посадочное место для подшипника вращения колеса. В итоге, снимая барабан вы вынуждены разбирать и задний подшипник, что может означать готовность к тому, чтобы поменять и его тоже, если он рассыпался и вышел из строя, так как разбитый подшипник не рекомендуется устанавливать вновь на машину после замены колодок.

Процесс замены колодок Деу Матиз (Daewoo Matiz)

Для замены могут быть применены колодки Bosh 0986487628, Ashika 55-W0-001, Nipparts J3500905, Matiz GS8645 или другие аналоги…
Прежде всего, необходимо снять колесо и вывесить то колесо, где планируется снимать (заменять) тормозные колодки. Далее снимаем грязезащитный колпачок.

Выпрямляем штифт удерживающий гайку от проворачивания и вытаскиваем его.

Головкой на 30 откручиваем гайку удерживающую подшипник

Снимаем шайбу перед подшипником.

Снимаем внутреннюю часть подшипника, которая установлена на ступице, наружное кольцо подшипника остается в барабане.

Теперь снимаем барабан вместе с наружным кольцом с машины.

После снятия барабана проверяем его формы, а также внутренний диаметр, которые не должен превышать 182 мм. В противном случае барабан необходимо заменить.
При снятом барабане не допускается нажимать на педаль тормоза, так как поршни могут выпадут из тормозного цилиндра и контур гидравлической системы тормозов разгерметизируется.
Далее поддеваем и снимаем пружину расположенную под тормозным цилиндром

Снимаем также пружину регулирующую натяг относительно распорной планки

Снимаем штифт с рычага

Снимаем нижнюю стяжную пружину.

Снимаем распорную планку. При необходимости регулируем ее длину, уменьшаем строительный размер.

Поворачиваем удерживающие шпильки

И снимаем их вместе с пружинами

Теперь тормозные колодки можно снять

С одной из колодок при демонтаже также снимается трос от ручного тормоза

Собирается все в обратном порядке. Длиной распорной планки отрегулируйте расположение колодок в барабане, чтобы колодки сводились с минимальным зазором, тем самым обеспечивая наиболее эффективное торможение при нажатии на педаль тормоза.
При закручивании гайки подшипника необходимо обеспечить крутящий момент 25 Н*м и довести ее до ближайшего паза, куда можно будет установить стопорный штифт. Перед тем как затягивать гайку проверьте работу тормозов от педали и от ручного тормоза. При необходимости разберите вновь и отрегулируйте распорную планку.
Установите на место грязезащитный колпачок.

Работу по замене тормозных колодок на Деу Матиз (Daewoo Matiz) можно считать завершенной.
