Регулировка клапанов Шевроле Нива своими руками

Регулировка клапанов Шевроле Нива своими руками

Довольно часто владельцы ВАЗ 2123 отказываются менять гидрокомпенсаторы тепловых зазоров при их выходе из строя, предпочитая установку регулировочных болтов, используемых во всех линейках классического семейства ВАЗ. При таком подходе требуется ручная регулировка клапанов Шевроле Нива. У подобной регулировки есть два существенных недостатка:

  • Необходимость проведения работ каждые 15 тыс. км;
  • Наличие определенного навыка.

Если сравнить стоимость одного гидрокомпенсатора со стоимостью регулировочного механизма, то выгода в сторону последнего отличается на порядок.

Клапана Шевроле Нива следует регулировать не только при появлении характерного стука. Каждые 10 – 15 тыс. км пробега необходимо проводить диагностику зазоров, которые появляются вследствие износа эксцентрика распределительного вала, рокера или самого клапана. Весь клапанный механизм имеет достаточно простое устройство. Клапан приводится в движение рокером, на который оказывает усилие эксцентрик распредвала. Рокер выполнен в виде рычага, к одному из концов которого прилегает толкатель. Зазоры клапанов Нива Шевроле вымеряются между распределительным валом и рокером при закрытых клапанах с помощью специального набора щупов. В конце статьи сможете найти видео.

Инструменты для регулировки клапанов

Прежде чем реализовывать идею проводить какие-либо манипуляции с двигателем, необходимо убедиться в наличии инструментов и оборудования. Регулировка клапанов проводится с микрометром или набором щупов. Для двигателя ВАЗ-2123 определены следующие тепловые зазоры:

  • 0,15 мм (прогретый двигатель);
  • 0,20 мм (холодный двигатель).

Помимо щупов используется ключ на 17 и на 13, а также ключ на 10 для снятия клапанной крышки.

Порядок регулировки клапанов

Можете посмотреть видео, для того, чтобы наглядно увидеть как выполняется регулировка клапанов Шевроле Нива.

Все автолюбители, проводящие регулировку самостоятельно, делятся на две категории. Первые с пониманием выполняют все работы. Они осознают, почему именно на том или ином клапане в данный момент происходит диагностика зазора. Вторые отлично справляются с задачей, выучив схему регулировки наизусть, даже не вникая в работу ДВС на разных тактах.

На подготовительном этапе снимается крышка клапанов, предварительно освободив к ней доступ. Сначала необходимо установить 4 цилиндр в верхнюю мертвую точку, соответствующую концу такта сжатия. Для этого коленчатый вал вращают по часовой стрелке до совмещения метки на звездочке с отливом на корпусе распредвала.

При таком положении ГРМ выставляются зазоры в 8-м и 6-м клапанах.

Регулировка клапанов производится ключом на 13, но сначала нужно ослабить контргайку ключом на 17.

Здесь потребуется сноровка, так как при затяжке контргайки зазор немного уменьшается. Провернув коленвал на пол-оборота, производится проверка и последующая регулировка зазоров на 4 и 7 клапане. После следующего проворачивания на 180 градусов регулируются 1 и 3 клапан и финальное положение ГРМ, отличающееся от предыдущего поворотом коленвала на 540 градусов, предназначено для регулировки 2 и 5 клапана.

Прежде чем проводить обратную сборку, следует еще раз проверить зазоры. Важно помнить, что одному обороту распредвала соответствует два оборота коленвала.

смерть гидрикам, часть 4

Тема статьи – установка набора смерть гидрикам и регулировка клапанов нивы, нивы шевроле и классики. В предыдущей серии рассказывалось о самом наборе, в данной главе основное внимание будет посвящено его установке и регулировке клапанов. Хочу сказать спасибо двум людям, которые мне помогли доработать данную статью. Серёге Урашину (Ленинград) и Денису Косачёву (Рязань).

Ужасы нашего городка

Написать отдельную статью, меня побудило несколько писем. Суть которых была в следующем. Мы понимаем, что перейти на болты это хорошо, но у нас не осталось людей, кто может нормально отрегулировать клапана. Кошмар в том, что это касается городов милионников, где все пересели на иномарки. А вот в небольших городках, как раз еще люди помнят, как это делается. Я постараюсь расписать пошаговую инструкцию с картинками и надеюсь, что для кого-то это поможет избавиться от гидриков.

Читать еще:  Как поменять задние колодки на шевроле круз

Установка

Удалив гидрики, тщательным образом удалите из колодцев остатки масла и кокса. Чем-нибудь приличным обезжирьте внутреннюю резьбу (бензин, ацетон, уайтспирит). Смонтируйте в гбц ввертыши (момент затяжки около 7-8 кг.). Убедительная просьба. Технологии не стоят на месте. Воспользуйтесь при данной операции фиксатором резьбы средней прочности. В прайсе присутствует продукт, которым сам пользуюсь при сборке, производитель Febi (Германия). Нет ничего противнее, момента, когда вы начнете операцию — «регулировка клапанов нивы», и вдруг увидите, что у вас вместе с контргайкой, вращается ввертыш. Скажу по секрету, все придется разбирать и собирать по новой)). После данной операции рекомендую сделать небольшой перерыв, как раз на обед времени хватит, чтобы полимеризовался фиксатор резьбы. После этого можно монтировать все остальное. Не забудьте про несколько капелек моторного масла или монтажной пасты на рабочую поверхность рокера и шарик солдатика.

Регулировка клапанов нивы, процесс

Инструмент

Есть два способа регулировки по типу инструмента. По щупам и по стрелочному индикатору. Для полупрофессионального использования подойдет первый вариант. В фиатовской методичке рекомендовались следующие зазоры, при температуре двигателя 20 градусов (то есть нормальной). Впускные клапана 0,15 мм. Выпускные чуть больше 0,17-0,20 мм. Мое личное мнение после 20 лет практики, следующее. Выставляемый зазор очень сильно зависит от производителя и материала клапана. Если это клапан среднего качества, то зазоры можно делать по методичке. Если и на впуске, и на выпуске клапана Kolbenschmidt, то можно по кругу делать 0,15. Теперь по щупам. Конечно все определяется словом опыт и первые два, три раза можно такое нарегулировать… «что ни в сказке сказать, ни пером описать». Поэтому я вспомнил одну замечательную вещь для слесарей, токарей и фрезеровщиков, которую сделали в СССР, для технического контроля. Называлось это калибр-пробка. То есть это калиброванный инструмент, с двумя «хвостами», один проходной, второй непроходной. По аналогии с этим чудом, я предлагаю два инструмента. Первый, это щуп для регулировки зазоров размером 0,15 мм и набор щупов, в котором есть щуп 0,2 мм. Теперь все «чудеса» регулировки сводятся к простой вещи. Один должен пролезать, другой уже не должен. Таким образом попадаем в нужное поле допуска.

набор щупов, «веер»

Вопрос-ответ

Как часто производится регулировка клапанов нивы? Вторую регулировку, которую я называю чистовой, я рекомендую провести через 500-700 км, после установки комплекта и первой регулировки. Как правило 2-3 клапана «убегают». По советским книжкам и методичкам рекомендовалось ПРОВЕРИТЬ зазоры, раз в 12-20 тыс.км, то есть где то раз в год. Практика работы показала, что двигатели ходят без регулировки и по 50 и по 80 тысяч км. Поэтому рекомендация следующая – по факту.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 4. Установка набора «смерть гидрикам» и регулировка зазоров

Регулировка клапанов Нива Шевроле своими руками

Данная процедура на автомобиле необходима для нормальной работы силовой установки. Изначально завод-изготовитель позаботился о хорошей работе двигателя, а задача автолюбителя – сохранить правильный зазор между клапанами.

Для чего нужна регулировка

Когда расстояние между ними отклоняется от допустимой нормы, внутри салона становится слышен неприятный шум, который исходит от двигателя. А если клапаны сильно зажаты, то инжекторный двигатель не будет выдавать максимальные обороты, а расход топлива значительно увеличится.

Как показывает практика, правильного выставления зазоров на автомобиле Нива Шевроле хватает на 20 тыс. пробега, после чего появляются шумы, визжание и прочие звуки, которые усиливаются на средних и пониженных оборотах. Чтобы самостоятельно отрегулировать зазоры на Ниве Шевроле, понадобятся:

  • набор щупов;
  • ключина13и17;
  • сухиетряпки.
Читать еще:  Какие диски на шевроле лачетти

Регулировка зазоров должна выполняться на холодном двигателе, температура которого не превышает 20-25 ºC.

Самостоятельная регулировка

После того как инструменты подготовлены, а мотор остыл можно переходить к самостоятельной регулировке. Порядок работы будет следующим:

  1. ОтключитеминусовуюклеммуотАКБ. Сэтогодействияначинаютсявсеманипуляциисдвигателемилиэлектроникойавто.
  2. Далееоткрутитекрышкуголовкиблокацилиндровипереходитекдемонтажукрышкираспределителя. Послеэтогонужновыкрутитьсвечизажигания.
  3. Теперьоткрылсядоступкколенчатомувалу. Егонужнонеспешапроворачиватьпоходувращения, домоментасовпаденияметок, расположенныхнакорпусеподшипниковираспредвале.
  4. Меткивыставлены, иможнопереходитьккорректировкена6-ми8-мклапанах. Щуптолщиной0,15ммнужнопросунутьмеждукулачкомраспределительноговалаирокером.
  5. Еслиработавыполненаправильно, щупбудетвходитьснебольшимусилием. Длятогочтобыначатьрегулировку, нужноотжатьконтргайкуключомна17. Регулировкаосуществляетсяключомна13.
  6. Послетогокакрегулировкавыполнена,нужноповторновсепроверить. Еслионсоответствуетнорме, можнофиксироватьболтрегулировкиизажиматьконтргайку.
  7. Далеепроворачиваемколенвална180градусовипереходимкрегулировкеследующейпары4и7, адалее1и3.

Проверка зазоров

Чтобы проверить зазор, нужно поместить щуп между рычагом и кулачком распредвала, для впускных клапанов применяется щуп на 0,20 мм, а для выпускных – 0,15 мм. Если приходится применять усилие, то регулировка выполнена правильно, зазоры выставлены верно.

Chevrolet Niva › Бортжурнал › Регулировка клапанов нива шевроле

После замены гидрокомпенсаторов на болты прошло 2000км, а значит следует провести повторную регулировку с заменой масла. Отсоединяем все что мешает для снятия крышки клапанов.

Ставим машину на передачу, поддомкрачиваем колесо.

Вращая его мы будем выставлять метки на РВ. Совмещаем вылет на распредвале с точкой на звезде, как на фото.

Таким образом, крутя колесо каждый раз на 90 градусов поворачивая звезду РВ, мы будем выставлять нужные клапана для регулировки. Регулируем согласно таблице.

Тепловую поправку я тоже учитывал, согласно схеме.

Единственное выпуск делаю всегда на 6 соток больше, чем впуск. Для того чтоб убедиться что выставлены правильные клапана, загляните под распредвал. Вам должны быть видны масляные каналы на РВ. Вот это и будет знаком что клапана выставлены верно.Качество фотки не очень. Присмотритесь на 8 клапане видно отверстие.

До регулировки проверил на сколько ушел зазор. Когда регулировал на улице было +5. Взял по тепловой поправке 0,48 для впуска и для выпуска 0,56. После 2000 тыс км. зазоры ушли в 0.75 и до 0.80 Продолжаем. Выставил РВ в 0 градус.

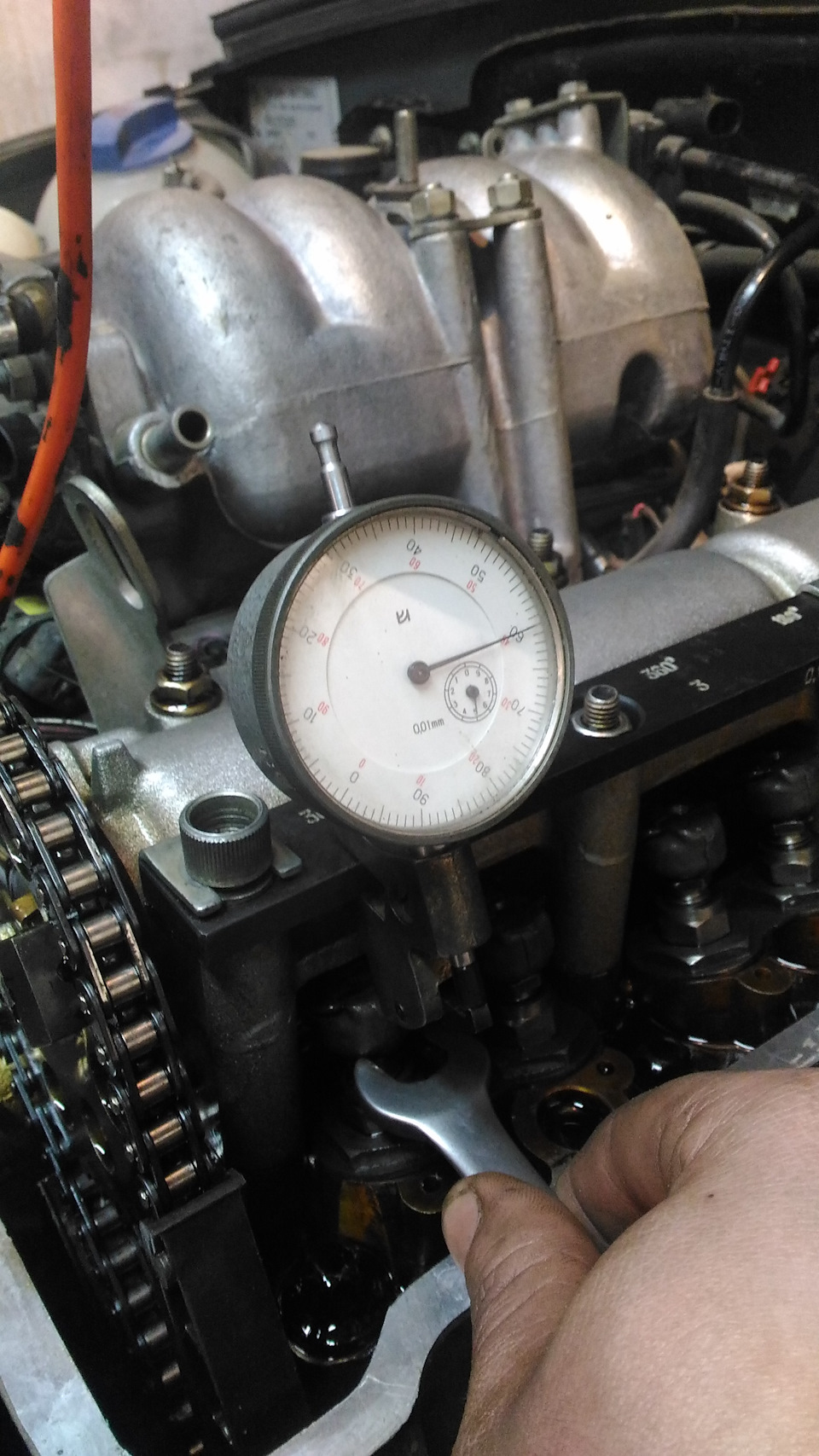

Регулируем 6 и 8 клапана. Установил индикатор. Приподымая рокер вверх, когда он упирается выставляем на микрометре 0.

После этого отпускаем рокер. И вот вам зазар который есть в данный момент. После этого ключом на 17 откручиваем контрящую гайку и вторым ключом на 13 регулируем нужный нам зазор. Для впуска 0,52, для выпуска 0,60 И контрим гайку.

После всей регулировки прокрутил пару раз двигатель и снова перепроверил зазоры. Собираем все в обратной последовательности. Так же была произведена замена масла и масляного фильтра. Масло Лукойл генезис 10w40, фильтр Mann.

Регулировка клапанов Нивы

Всем доброго дня! Сегодня поговорим о том, как проводится регулировка клапанов Нивы, какие зазоры нужно выставлять и обсудим нюансы настройки.

В каждом автомобиле на каждый думмис мотора приходится два выхлопа, как минимум. Они выполняют основополагающие действия, без которой была бы невозможна работа цилиндров. Клапана Нивы обеспечивают с одной стороны доступ горючей смеси в двигатель, а со второй выводят выхлопные газы от отработанной смеси.

Зачем нужна регулировка клапанов Нивы?

Клапанный газораспределительный механизм обеспечивает слаженную работу клапанов и регламентирует их работу. Многие владельцы Нивы даже не догадываются, насколько важно постоянно проверять и, при необходимости, корректировать систему подачи горючей смеси и вывода выхлопных газов из мотора.

При нагревании все вещества расширяются и клапана – не исключение. Потому в холодном состоянии, при непрогретом двигателе, должны иметься определенные люфты. Именно их положение необходимо скорректировать, дабы избежать преждевременных поломок, изнашивания «сердца» автомобиля.

Неправильную регулировку клапанов достаточно просто диагностировать. Вследствие оставления слишком маленьких зазоров детали будут быстрее изнашиваться и истираться, а работоспособность двигателя снижаться. Симптомами слишком большого зазора клапанов Нивы будут металлические стуки, что также приведет к скорейшему изнашиванию деталей и двигателя в целом.

Читать еще:  Шевроле ланос замена ремня грм

Некорректный зазор между кулачком распределительного вала и самим клапаном приводит к чрезмерному слишком сильному открытию клапана мотора. Это рано или поздно приведет к разгерметизации клапана и может довольно значительно понизить ресурс двигателя Нивы.

О том, какими должны быть зазоры, можно узнать из руководства пользования на Ниву. Важно учесть, что требования к зазорам могут разниться не только для разных марок и моделей машин, а и для разных составных деталей конструкции.

Корректировка зазора клапана Нивы

Ниже приведены требования к клапанным зазорам Нивы.

Нужно помнить, что проводится регулировка зазора только на остывший мотор. С помощью плоского щупа замеряется зазор клапана Нивы. Изменение положения производят с помощью изменения направления винтовых коромысел в необходимую сторону. Для начала урегулирования люфта необходимо привести думмис цилиндра в положение, при котором все его клапаны перекрыты, а регулировочные болты находятся в произвольном состоянии. Для этого необходимо установить верхнюю точку сжатия клапанов.

Критически важно, чтобы металл мотора не был прогрет. Обосновано это в первую очередь тем, что при проведении регулировки на разогретый мотор она, в конечном счете, будет некорректной. Ведь металл при нагреве расширяется.

Только убедившись в том, что двигатель до конца остыл, можно приступить к самой регулировке. Очень важно верно определить верхнюю мертвую точку сжатия.

Как определить верхнюю точку сжатия

Проще всего выявить ее можно по положению свечи. Лучше будет открутить свечу и на ее место установить длинную отвертку в качестве ориентира.

Нужно установить пятую передачу и начать вращать приподнятое колесо. С помощью такой, не самой хитрой, уловки будет легко определить верхнюю точку сжатия. По торчащей отвертке станет отчетливо видна верхняя точка. Тогда можно остановиться.

То же проделывают с остальными цилиндрами. Когда цилиндр приведен в нужное положение, с помощью контргайки следует отрегулировать люфт так, чтобы щуп в него проходил с небольшим давлением. Стоит учесть, что после изменения положения механизмов может измениться и величина зазора клапана Нивы.

Далее требуется скорректировать положение клапанов остальных думмисов. Производится регулировка клапанов Нивы по очередности работы думмисов. Определить ее можно, провернув коленчатый вал пусковой рукоятью.

Поворачивать необходимо строго по часовой стрелке, на половину его оборота. Далее следует вращать коленчатый вал по часовой стрелке до тех пор, пока отметка на шестеренке не совпадет с отметкой на корпусе подшипников точь-в-точь. Теперь возможна регулировка зазоров клапанов Нивы, выпускающих выхлопные газы, четвертого думмиса, осуществляющего доступ горючего вещества в третий цилиндр.

Одновременно удерживая болт регулировки, необходимо ослабить контргайку. Корректируя положение этого болта, отрегулировать люфт до необходимых требований. Критерий, по-прежнему, тот же. Измерительный щуп должен проходить в зазор не слишком легко, но и не слишком тяжело. Цель регулировки – слаженная работа мотора.

По завершению действий надо проверить, насколько верно произведена регулировка. Для это надо завести мотор, прогреть, прослушать, как он работает. Важно, чтобы не было лишних шумов и гулов. Эти симптомы говорят о том, что детали в некоторых местах могут быть неправильно прилажены, разбиты или что ширина зазора не соответствует нормативной.

Что дает регулировка клапанов Нивы

Правильная коррекция поможет снизить расход топлива и продлит жизнь мотора, позволив ему прослужить дольше. На сегодняшний день уже отпала необходимость проводить регулировку клапанов Ниве Шевроле. Сейчас все чаще автомобили оснащают гидрокомпенсаторами. Они автоматически выдерживают необходимое расстояние зазора. Однако и их работу необходимо периодически проверять.

Для тех автомобилей, моторы которых не имеют в своей комплектации гидрокомпенсатора, регулировка клапанов двигателя необходима каждые двадцать-тридцать тысяч километров пробега.

Более подробно регулировка клапанов рассмотрена в видеоролике.
