Где находится иммобилайзер в Нива Шевроле и как его отключить самому

Где находится иммобилайзер в Нива Шевроле и как его отключить самому

Штатный иммобилайзер Шевроле Нивы призван ограничивать несанкционированный запуск двигателя и, соответственно, доступ к управлению автомобилем. Как и другие автомобильные электронные устройства, иммобилайзер может выходить из строя или «глючить». Поэтому может возникнуть необходимость в его отключении или замене. О том, как это сделать правильно, читайте в нашей статье.

Где находится и как выглядит

На Шевроле Нивы, выпущенных после 2004 года, устанавливалась модель иммобилайзера АПС-6. На вариантах модели до 2004 года выпуска размещена версия АПС-4. Иногда даже встречаются АПС-6, размещенные во внешнем блоке от АПС-4. Модуль управления АПС-6 расположен на рулевой колонке, АПС-4 находится на центральной консоли под пластиковым туннелем.

Устройство представляет собой небольшой пластиковый блок с отходящими от него проводами, заканчивающимися штекерами.

Внутреннее устройство иммобилайзера достаточно сложное, он состоит из:

  • микроконтроллера на базе PIC16C65B;
  • запоминающего устройства (энергонезависимой памяти) EEPROM для запоминания кодов;
  • двунаправленной шины K-Line для обмена данными с электронным блоком управления автомобилем.

Дополнительно к иммобилайзеру прилагаются два ключа (рабочий и обучающий) со встроенными транспордерами — чипами, передающими электронный сигнал на модуль управления. Рабочий ключ используется в повседневной жизни для зажигания мотора автомобиля. Обучающий ключ отмечен красной вставкой на головке и предназначен для перепрограммирования устройства, ввода цифрового пароля и т. д.

Принципы работы иммоблайзера на Ниве Шевроле

По своей функции иммобилайзер — это простейший блокиратор двигателя. Принцип его работы основан на считывании цифрового кода, который передает встроенный в головку ключа зажигания транспондер (электронный кодовый ключ). Получая правильный код от ключа, иммобилайзер передает разрешающий сигнал электронному блоку управления двигателем. Соответственно, ЭБУ разрешает произвести запуск двигателя.

Если иммобилайзер не получает верный код от транспондера ключа зажигания, то запуск двигателя блокируется. Тем самым иммобилайзер препятствует возможному угону автомобиля — запустить движок может лишь обладатель ключа с верным кодом. В этом состоит его отличие от других противоугонных систем — иммобилайзер лишь препятствует запуску мотора, но не защищает другие системы автомобиля от несанкционированного проникновения и использования.

Внимание. Также на Chevrolet Niva реализована следующая функция иммобилайзера — если ключ с транспордером определенное время находится вне зоны приема сигнала, то двигатель автоматически блокируется, а двери машины запираются. Разблокирование возможно тогда, когда ключ со встроенным чипом снова окажется в зоне приема.

Модель АПС-6 также выполняет дополнительные функции — с помощью зуммера предупреждает об оставленном ключа в замке зажигания или не выключенных габаритных огнях, управляет задержкой выключения плафона внутреннего освещения, позволяет функционировать стеклоподъемникам при выключенном зажигании.

Правильная установка

Как правило, установкой нештатных иммобилайзеров на автомобиль занимаются профессионалы — далеко не каждый работник автосервиса способен разобраться в тонкостях монтажа и правильной активации данного устройства. Тем не менее, будет не лишним описать основные этапы установки иммобилайзера на Шевроле Ниву.

  1. Первым делом нужно отсоединить клемму АКБ, тем самым обесточив бортовую сеть.
  2. Далее выбирается место для монтажа, например, вполне подойдет колонка рулевого колеса. Предварительно нужно снять пластиковые панели и выбрать конкретное место для установки.
  3. Затем нужно монтировать модуль управления. Желательно спрятать его от посторонних глаз, например, в электропроводке. Блок должен быть жестко закреплен, чтобы предотвратить передачу на него вибраций.
  4. Затем последовательно подключается электропроводка, монтируются блоки реле и датчиков. Монтаж должен производиться согласно схеме, входящей в комплект иммобилайзера.
  5. Далее в салоне автомобиля нужно разместить световой индикатор. Место для размещения индуктора выбирается автовладельцем самостоятельно. Можно его спрятать или, наоборот, разместить на виду — принципиального значения это не имеет.
  6. Затем нужно запрограммировать устройство, прописать новый код и обучить ключи.

Основные неисправности и их причины

Неисправности иммобилайзера обычно проявляются в том, что не удается разблокировать и завести двигатель. Также на панели приборов загорается индикатор иммобилайзера и лампочка Check Engine.

Причины подобного поведения могут быть различными. Самая частая «поломка» — банальная разрядка батарейки в брелоке ключа. Для решения проблемы нужно всего лишь поменять источник питания. Однако нередко встречаются и более серьезные поломки.

  1. Повреждения транспордера на ключе, препятствующие передаче сигнала на модуль управления. Чаще всего вызвано физическим воздействием на ключ.
  2. Механическое повреждение модуля управления. Может быть вызвано, например, окислением контактов в результате воздействия влаги.
  3. Обрыв электрической проводки и нарушение цепи электроснабжения блока управления. Может быть вызвано механическим воздействием, физическим износом и т. д.
  4. Программные нарушения, то есть обычный «глюк» устройства.

Как отключить самому и зачем

Отключение иммобилайзера может понадобится в различных случаях:

  • утерян ключ со встроенным транспондером;
  • устройство вышло из строя и не позволяет запустить двигатель;
  • при замене иммобилайзера или установке новой противоугонной системы;
  • в случае повреждения проводки иммобилайзера;
  • при перебоях в работе противоугонной системы, так как работа иммобилайзера синхронизирована с другими противоугонными средствами автомобиля.

Самому отключить иммобилайзер на Шевроле Ниве не так просто, как может показаться на первый взгляд. Это достаточно сложная задача, так как необходимо не только обесточить само устройство, но и произвести удаление данных из памяти ЭБУ. В ином случае электронный блок управления, не получая данных от иммобилайзера, не позволит запустить движок.

Для отключения используется два основных способа: кодовое отключение или обесточивание устройства с использованием проволочной перемычки.

Перемычка

Самодельная перемычка изготавливается из обычной проволоки. Она позволяет замкнуть цепь при отключенном иммобилайзера и восстановить связь между ЭБУ и диагностической колодкой.

От устройства нужно отсоединить разъем штатной проводки и установить перемычку между контактами 9.1 и 18, замкнув их и восстановив диагностическую цепь. Дальнейшие действия зависят от того, какое конкретно ЭБУ установлено в автомобиле.

В штатном порядке на Шеви Ниву устанавливались электронные блоки управления фирмы Bosch в различных модификациях — M1.5.4, MP7.0 или M7.9.7+ (конкретная модель зависит от года выпуска и класса экологии автомобиля). В первом случае проблема решается наиболее просто — ЭБУ вскрывается, а на место штатного чипа устанавливается чип очистки памяти EEPROM. После этого необходимо завести двигатель на несколько секунд — чип самостоятельно очистит память и перепрограммирует запоминающее устройство.

В случае, если на авто используется блок управления MP7.0 или M7.9.7+, ситуация сложнее. В таких ЭБУ память запаяна, поэтому существует два решения проблемы —

  • выпаивание микросхемы и ее перепрограммирование на программаторе;
  • использование программы COMBISET, которая загружается через специальный переходник к разъемам блока управления.

Аналогичным образом перепрошивается память ЭБУ, установленных после тюнинга, например, Январь 5.1.х, VS.1 и т. д.

Кодовое отключение

Метод кодового отключения используется в тех случаях, когда автовладелец помнит специальный код иммобилайзера. Кодовая комбинация цифр позволяет избежать демонтажа и перепрограммирования памяти ЭБУ. Для ввода кода понадобится оба ключа — рабочий и учебный.

Последовательность действий при вводе цифрового кода выглядит следующим образом:

  1. Закрыть все двери автомобиля, в замок зажигания вставить учебный ключ и включить зажигание на несколько секунд, после чего заглушить мотор. На приборной панели должен начать мигать индикатор иммобилайзера.
  2. Не дожидаясь, пока индикатор погаснет, вставить в замок рабочий ключ и вновь произвести зажигание. Иммобилайзер должен трижды подать короткий звуковой сигнал, затем двойной сигнал, а затем выключиться.
  3. После того, как прозвучит сначала тройной, а затем двойной сигнал зуммера, можно выключать зажигание. Затем вновь вставить в замок зажигания обучающий ключ и в течение 6 секунд включить зажигание. Приборная панель должна отреагировать загоранием лампочки Check Engine, которая погаснет через минуту.
  4. Далее ввести цифровой пароль. Цифра в коде соответствует числу нажатий педали газа. Каждое нажатие педали фиксируется ее удержанием в нижнем положении в течение 3 секунд.
  5. Если число нажатий педали соответствует цифре кода, на приборной панели должна загораться лампочка Check Engine. При правильном вводе индикатор гаснет после 5-секундной паузы. Если лампочка не гаснет или часто мигает, код введен не верно.

Чтобы повторно запустить ввод пароля, необходимо выключить зажигание и вновь включить его при помощи ключа обучения. Для выхода из режима ввода пароля нужно отключить зажигание.

Читать еще:  Ремонт переднего редуктора нива шевроле

В том случае, если отключить встроенный иммобилайзер не получается, единственным способом остается физический демонтаж устройства. Такой способ не отменяет необходимости очистки памяти ЭБУ.

Внимание! Зачастую после подобной процедуры иммобилайзер не подлежит восстановлению.

Заключение

Иммобилайзер Шевроле Нивы ничем не отличается от блокировщиков, устанавливаемых на другие модели АвтоВАЗа. При поломке он может поставить автовладельца в затруднительное положение. Для самостоятельного отключения иммобилайзера необходимо либо знать числовой код, либо замкнуть реле с помощью перемычки.

Как отключить ИММОБИЛАЙЗЕР CHEVROLET NIVA самому: где он находится, в каких случая необходимо отключение и как это сделать своими руками

Демонстрация неисправного ДМРВ на Калине, Приоре, Гранте, ВАЗ 2110-2112, 2114-2115

Причины неисправности иммо могут быть связаны как с работой брелка, так и со сбоями в программном обеспечении блока. Если устранение неполадок не помогает, то отключить иммобилайзер на Шевроле Нива самому можно двумя способами: перемычкой или с помощью кода.
Кнопка Валет

Где находится иммобилайзер на Шевроле Нива

Если устройство блокировки ставится на транспортное средство штатно при производстве машины, то оно располагается под пластмассовым тоннелем центральной консоли. Искать модуль необходимо в области правой ноги водителя.

В последних моделях Нива Шевроле монтаж блока иммобилайзера осуществлялся не в пластиковом тоннеле, а на рулевой колонке.

Поиск и решение проблем работы иммобилайзера

Симптомы неполадок в работе иммо на Шевроле Нива обычно следующие:

На панели приборов горит индикатор Чек Энджин или значок иммобилайзера. Ключ, установленный в замок, не позволяет заводить силовой агрегат машины. Двигатель не заводится и коленчатый вал не крутит. Иногда такие неполадки можно расценить как неисправность стартера или аккумуляторной батареи.

Индикатор на приборной панели может загораться по разным причинам, в том числе при неисправности самой лампочки.

Причины неисправностей

Основные причины проблемы:

Разряд источника питания в брелке управления блокиратором. Повреждение метки в ключе. Из-за этого микропроцессорный модуль управления не может идентифицировать автовладельца. Неисправности механического плана — повреждения самого ключа или управляющего блока системы. Возможно окисление контактов либо появление на них дефектов. Если блок управления подвергается воздействию влаги, его могло залить. Неисправности электрической составляющей. Имеются в виду провода, использующиеся для подключения блокиратора — они могут быть повреждены. Программные неисправности блока управления.

Пользователь Александр Захаров показал один из признаков неисправности в работе блокирующего устройства двигателя Нивы.

Как исправить?

Процедура устранения неисправностей и ремонта устройства, позволяющего блокировать ДВС, своими руками, состоит в следующем:

Производится проверка работы источника питания в ключе. Если батарейка разрядилась, ее необходимо поменять на новую. Если замена источника питания не помогла, необходимо проверить целостность метки в ключе. Если она повреждена, исправить самостоятельно это не получится. Придется делать дубликат ключа. Выполняется диагностика блока управления иммобилайзером. Проверяется его целостность, контактные элементы. Если последние повреждены либо окислены, то они подлежат замене или очистке. В случае когда причина неисправности заключается в воздействии влаги на модуль, единственным вариантом устранения проблемы может быть его просушка. Для этого модуль необходимо разобрать, а саму плату положить в теплое и сухое место. Неполадки в работе проводки диагностируются визуально или с применением тестера. Последний вариант более предпочтительный, поскольку он точный. Если визуальная диагностика не дала результатов, необходимо прозвонить мультиметром все проводники, чтобы определить поврежденный. Оборванные кабели, а также провода с износившейся изоляцией подлежат замене. Неполадки программного характера модуля управления могут быть решены только путем перепрошивки устройства. Выполнить эту задачу в домашних условиях самостоятельно очень проблематично, рекомендуем обратиться к специалистам.

Отключение иммобилайзера в Шевроле Нива

Нюансы способов отключения:

Чтобы отключить иммо первым способом нужно подготовить проволочную перемычку. После отключения устройства ее наличие позволит возобновить обмен данными между микропроцессорным модулем силового агрегата и диагностической колодкой. Кодовое отключение иммо на Нива Шевроле возможно при условии, что автовладельцу известен пароль.

Перемычкой

Отключить иммобилайзер на Шевроле Нива самому можно так:

Чтобы выключить блокиратор, необходимо обрезать провода и запитать их самостоятельно. Этот способ довольно сложный в плане исполнения. Если в будущем понадобится диагностическая колодка, возобновить ее будет сложнее. Чтобы очистить память блокирующего устройства, его надо отключить от электроцепи питания. Затем производится монтаж перемычки в контактные элементы 9 и 18. Затем выполнить смену заводского чипа на специальный. Его необходимо заранее перепрошить и установить программное обеспечение для удаления памяти иммо. Ключ вставить в замок, выполнить запуск зажигания на несколько секунд. Блок управления иммобилайзером должен автоматически произвести очистку памяти и перепрошиться.

Канал «Гефест» рассказал об отключении иммобилайзера в автомобилях Нива Шевроле.

Кодовое отключение

Процедура деактивации иммо выполняется так:

Подготавливается комплект ключей для замка зажигания. Он включает в себя рабочий и обучающий элементы. Первый имеет полностью черную головку, а второй оснащается красной вставкой. Закрываются все двери транспортного средства. Обучающий ключ устанавливается в замок. Производится активация и отключение зажигания. Диодная лампочка состояния системы должна моргать учащенно. При мигании диода, на протяжении шести секунд, извлекается обучающий ключ из замка, устанавливается в него рабочий элемент и активируется зажигание. Биппер управляющего модуля блокиратора ДВС должен издать тройной звуковой сигнал. С активированным зажиганием надо подождать, пока биппер не издаст двойной сигнал. Затем производится отключение системы. Затем зуммер должен издать тройной звуковой импульс. С активированным зажиганием надо подождать, пока раздастся еще один двойной сигнал. Производится отключение зажигания. Пока обучающий ключ установлен в замке, надо дождаться одиночного сигнала. Диодная лампочка состояния блокиратора будет моргать с высокой учащенностью. Выполняется активация зажигания с использованием обучающего ключа. Это надо успеть сделать, пока моргает диодный индикатор. На приборной панели автомобиля загорится значок Чек Энджин. Затем нужно выждать одну минуту, пока этот индикатор не погаснет. Следующим этапом будет ввод кодового пароля, который включает в себя цифры от 1 до 9. Для каждого значения нажимается до упора педаль газа и удерживается на протяжении трех секунд, но не больше. Число нажатий соответствует цифре пароля, при правильном вводе будет загораться индикатор Чек Энджин. Если лампочка на приборной панели не гаснет через пять секунд, это говорит о неверном вводе цифры. В случае когда индикатор мигает слишком быстро, это свидетельствует об ошибке при вводе кода. Необходимо произвести отключение системы зажигания и повторно ввести пароль. Чтобы покинуть режим ввода пароля, производится выключение зажигания.

Что делать, если не получается отключить иммобилайзер и авто не заводится?

Если на контрольном щитке моргает или горит индикатор иммобилайзера, но ДВС не запускается, то блокиратор неисправен. Можно попробовать извлечь его из посадочного места и очистить память энергонезависимого блока. Процедура выполняется с использованием ПАК-загрузчика, для этого предварительно необходимо разобрать блок управления иммобилайзером.

Видео «Отключение иммо в автомобиле Нива Шевроле»

Пользователь Великий Чиптюнер подробно рассказал о выполнении очистки памяти блока управления Бош и самостоятельном выключении блокиратора ДВС.

Новости

Представить себе современную жизнь без присутствия в ней «умных вещичек» из мира цифровой техники для модного и преуспевающего человека очень сложно. У каждого всегда имеются при себе либо планшет,

Увлекательный поход по Крыму

Природа нашей страны всегда была величественной и прекрасной. Это можно понять и увидеть воочию только тогда, когда пройдёшься пешком по своей стране. Путешествие пешком всегда было одним из привлекательных.

Где купить аксессуары для телефона

В современном мире Интернет стал настолько развитым, что научные технологии, которые применяются ею, позволят ему предлагать различные услуги намного рациональнее и перспективнее, чем ранее. Сейчас

Бампера нива урбан Знаете, сколько времени было отпущено внедорожнику ВАЗ-2121? До 2006 года. Незадолго до 30-летия легендарная «Нива» должна была отправиться на покой. Но не отправилась

Бампер передний киа спортейдж 3 Отсоединение фиксаторов крепления нижней крышки (A) снимаем блок-фары, поворотники и фонари противотуманки; Отсоединение ЛЕВОЙ противотуманной фары (A) и указателя поворота (B) Отсоединение ПРАВОЙ противотуманной

Вес ваз 2101 Технические характеристики данного автотранспорта зависят от изношенности и пробега, определяемого, естественно, в километраже. Если регулярно проводить автомобиль через СТО, вовремя менять масло, ухаживать

Читать еще:  Замена колодок шевроле лачетти

Задний бампер лансер 9 На японском автомобиле Mitsubishi Lancer 9 и 10 бампер является не только функциональной защитой, но и продолжением кузова и, даже элементом тюнинга. Он поглощает часть энергии при столкновении, в нем

Бампер задний шевроле нива Для замены переднего бампера на Шеви Нива потребуется: ключи «на 8», «на 10», «на 13», ключ для гаек колес, отвертка. Как все инструменты подготовлены снимите передние колеса с автомобиля и передние

иммобилайзер АПС способы деактивации — Chevrolet Niva, л., года на DRIVE2

При утере обучающего ключа невозможно провести процедуру обучения ключей. Это значит, что можно продолжать эксплуатацию автомобиля с имеющимся рабочим ключом. Однако, в случае утери рабочего ключа, или при неисправности иммобилизатора, придётся заменить как иммобилизатор, так и контроллер на новые.

После такой замены можно нарезать новую заготовку обучающего ключа для работы с соответствующим замком зажигания и провести процедуру обучения. В связи с важностью обучающего ключа рекомендуется не хранить обучающий ключ на одной связке с рабочими и не использовать его в повседневной эксплуатации.

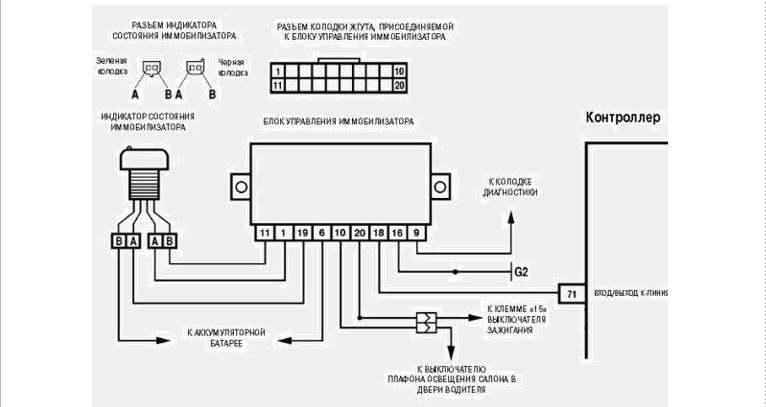

Распиновка контактов апс 6

Замена неисправного контроллера. При неисправности контроллера, его можно заменить на новый «чистый» контроллер. При такой замене контроллер будет разрешать запуск двигателя независимо от иммобилизатора. Для включения противоугонной функции необходимо выполнить процедуру обучения, использовав имеющиеся обучающий и апс 6 схема подключения шевроле нива ключи. Допускается замена неисправного контроллера на другой» в котором уже активизирована противоугонная функция, но только, если при этом будет использоваться тот обучающий ключ, которым была активизирована противоугонная функция в контроллере.

Автомобиль Chevrolet Niva.

Используя обучающий ключ от вновь установленного контроллера, нужно провести процедуру обучения системы. Эта ситуация аналогична ситуации с заменой неисправного иммобилизатора см. Замена неисправного иммобилизатора. После замены неисправного иммобилизатора на новый необходимо провести процедуру обучения системы.

При этом следует использовать уже имеющийся обучающий ключ от неисправного иммобилизатора.

Иммобилизатор АПС-6 имеет возможность запуска двигателя без проведения процедуры обучения. Такой запуск можно производить только тем обучающим ключом, который до этого использовался при активизации противоугонной функции контроллера управления двигателя.

Запуск осуществляется следующим образом: Замена замка зажигания. При замене замка зажигания необходимо заменить электронные кодовые элементы транспондеры в головках ключей зажигания нового замка на соответствующие кодовые элементы из ключей от «старого» замка зажигания.

Процедуру обучения проводить не. Дополнительные функции иммобилизатора АПС Управление задержкой выключения плафона внутреннего освещения. Эта функция позволяет сохранять в течение некоторого времени освещение салона после закрытия дверей автомобиля, что облегчает действия водителя в тёмное время суток.

Для работы данной функции переключатель плафона должен быть переведён в выключенное состояние. При выключенном зажигании и открытии любой двери, плафон апс 6 схема подключения шевроле нива и горит всё время, пока открыта дверь. После закрытия двери плафон остаётся апс 6 схема подключения шевроле нива включенном состоянии еще 12 секунд, после чего в течение 4 секунд плавно гаснет.

Если во время работы задержки выключения плафона снова открыть дверь» то плафон включается и горит всё время, пока дверь открыта, и далее — как описано выше. Если апс 6 схема подключения шевроле нива время работы задержки выключения плафона перевести ключ зажигания в апс 6 схема подключения шевроле нива «Включено», то плафон гаснет моментально. При включенном зажигании открытие двери водителя не приводит к включению плафона; открытие любой другой двери приводит к включению плафона, а закрытие — к выключению плафона без задержки.

Управление выключением задних противотуманных огней. Включение задних противотуманных огней можно осуществить нажатием на кнопку включения задних противотуманных огней только в том случае, если включены фары или передние противотуманные огни. В противном случае нажатие на кнопку не приводит к включению задних противотуманных огней. Если задние противотуманные огни уже включены, выключить их можно повторным нажатием не кнопку.

При выключении габаритных огней, задние противотуманные огни выключаются автоматически. Выдача предупреждения об оставленном ключе в замке зажигания. Если зажигание выключено, то при открывании двери водителя зуммер выдаёт звуковой сигнал трельесли в замке зажигания оставлен ключ.

Выдача предупреждения об оставленных включенных габаритных огнях. Если зажигание выключено, то при открывании двери водителя зуммер выдает 2 звуковых сигнала, если остались включенными лампы габаритных огней. Управление реле стеклоподъёмников. Управление стеклоподъёмниками возможно: Затем включаем зажигание на несколько секунд. Затем микросхема устанавливается на прежнее место, после чего машина должна завестись без проблем.

Если в вашей машине установлен VS.

Надо найти программу для перезаписи памяти EEPROM, закачать в блок управления соответствующую прошивку, считанную с контроллера, который ранее не обучали апс 6 схема подключения шевроле нива. Подойдет и старый файл, в котором надо заменить все содержимое на FF, после чего его следует залить обратно. Хотя FF в памяти EEPROM не позволяет двигателю запуститься, электронный блок управления во время первого запуска когда не видит иммобилайзера на K-line прописывает соответствующий код, который и разрешает запустить мотор.

В устройствах Bosch MP7. В случае такого развития событий надо изменить дамп, используя технологию Kn: В итоге защитное устройство окажется ненужным, а ЭБУ пропишет необходимые значения самостоятельно. Отключение иммобилайзера на Калине приводит к тому, что центральный замок теряет некоторые функции. Если допустить ошибки во время активации несоответствующее обучение АПС-6, происходит блокировка устройства. Заключение Как видите, разобраться в том, как отключить иммобилайзер ВАЗ и других автомобилей, довольно нелегко.

В большинстве случаев гораздо проще доверить это дело опытным специалистам. Если апс 6 схема подключения шевроле нива интересуют обходчики иммобилайзеров, советуем ознакомиться с другой нашей статьей о том, как обойти штатный иммобилайзер. Читайте. Например, в жгутах заводской проводки.

Укладывается проводка, которой комплектуется устройство. Провода подключаются к блоку управления, к замку зажигания и другим вспомогательным системам по схеме, разработанной изготовителем устройства.

Согласно той же схеме проводится монтаж реле блокировки и датчиков. Внутри салона размещается светодиодный индикатор открытым или замаскированным способом.

Открытая установка индикатора в ряде случаев может отпугнуть потенциального угонщика. Скрытая установка может сбить с толку злоумышленника и заставить его искать блокиратор, а затем и отключить. В заключении устройство программируется и обучается согласно инструкции завода-изготовителя иммобилайзера. После установки и подключения все демонтированные пластмассовые элементы облицовки устанавливаются на свои места.

Как отключить и зачем Отключение иммобилайзера необходимо в следующих случаях: Перемычкой Чтобы самому отключить иммобилайзер на Шевроле Нива, заранее заготавливают проволочную перемычку.

Она необходима для восстановления информационного обмена между блоком управления двигателем и диагностическим выходом при отключенном иммобилайзере. Для очистки памяти отсоединяют питание от блока управления блокиратора. После этого устанавливают перемычку между контактами с номерами 9 и 18, замкнув.

Шевроле Нива И Блок Апс-6

Затем устанавливают вместо стандартного чипа специализированный, с имеющимся в нем программным обеспечением для очищения памяти блокиратора. Устанавливают ключ зажигания в замок и включают зажигание на секунд для того, чтобы блокиратор самостоятельно очистил свою память и сам себя перепрошил.

Но что делать если красный ключ далеко? Блок иммобилайзера физически умирает — затопление, проблема с проводкой и. Это как минимум два существенных минуса, с которыми я бы не хотел апс 6 схема подключения шевроле нива в лесу в мороз.

Chevrolet Niva BlackHunter › Бортжурнал › иммобилайзер АПС-6: способы деактивации

Как известно вазовские иммобилайзеры АПС-4 и АПС-6 имеют некоторые критичные «особенности», с которыми не возникает никакого желания столкнуться где-нибудь в лесу.

1. Самопроизвольное удаление рабочих ключей из иммо. Было это почти три года назад, был мороз за 30… из иммо удалился рабочий ключ, благо автомобиль стоял около дома, а не где-нибудь в лесу. Красным обучающим ключом двигатель запустился и получилось обучить рабочий ключ. Но что делать если красный ключ далеко?

2. Блок иммобилайзера физически умирает — затопление, проблема с проводкой и т.п., и шнивовод с нивоводом остаются в лесу в ожидании эвакуации… в лесу спасет только смена мозга, а в условиях цивилизации спасет очистка микросхемы в ЭБУ…

Читать еще:  Замена полуоси нива шевроле

Также возможна потеря ключа или чипа из него, но эту неприятность можно обойти иммобилайзер АПС-6: способ обхода при утрате ключа.

Это как минимум два существенных минуса, с которыми я бы не хотел столкнуться в лесу в мороз.
Эти случаи встречаются не часто, но встречаются.

Какие у иммо плюсы? Он запрещает запуск двигателя без идентификации по метке ключа. Типа защиты от угона… но ее очень легко обойти подменив ЭБУ на блок с чистой микросхемой…

Так как плюсов значительно меньше минусов, то я не вижу никакого смысла в существовании иммо в системе шнивы, которая выбирается за пределы городской черты.

Как отключить ИММО?

Все очень просто:

1. подъехать к прошивальщикам и попросить их за денюжку это сделать. Займет это все 10 минут с блоком бош МР70 или полчаса с блоком бош 7.9.7;
2. имея приблуду ПО-4, можно вскрыть блок и ткнув пару раз в ноги микросхемы очистить ее данные, записав всю память единичками (в понимании микросхемы символами FFFFFFF);

3. имея адаптер K-line подключиться к ЭБУ и с помощью бесплатной версии программы Комбисет очистить память микросхемы. Но в этом случае есть особенности у разных блоков, так бош МР70 нужно ввести в режим программирования, подав +14 В на нужную ногу, а бош 7.9.7 нужно немного доработать добавив/убрав пару сопротивлений;
4. разобрать ЭБУ, выпаять микросхему 24с02 и, очистив ее в программаторе, запаять на место.

Все, блок отучен от ИММО и думает, что он не обучен.
Здесь могут быть варианты, когда нужно будет соединить 9 и 18 проводники разъема ИММО, если ИММО будет блокировать K-line или будет пытаться переписать очищенную микросхему, но это встречается в основном у АПС-4.

АПС-6 при запуске двигателя зажжет лампочку ИММО секунд на 30, два раза пикнет (если чип в ключе не стоит) и погасит лампочку.

Все остальное будет работать в штатном режиме, даже лучше)))

Как самому отключить иммобилайзер на шевроле нива

Прописать дополнительный ключ Chevrolet Niva 2008 г.в. без красного ключа, Раменское, Москва


Блокировка движения машины реализуется двумя способами, имеющие различную скорость блокирования: С удалением владельца автомобиля на значительное расстояние блокировка выполняется в автоматическом режиме.

Chevrolet Niva (глюк иммобилайзера). Александр Захаров. Загрузка Штатный выкидной ключ Шевроле Нива | Обзоры…

Обрезаются провода, система запитывается вручную, снижается надежность, усложняется дальнейшая настройка. Отключение штатного иммобилайзера Нива Шевроле Бесперебойная работа штатной сигнализации с режимом иммобилайзера является благом для владельца автомобиля.

Если ключа нет, можно попытаться использовать другие методики отключения, но с ними дело обстоит немного сложнее. Включить зажигание, загорается светодиод АПС Выключить зажигание не убирая красный ключ.

Так выглядит монтажный блок иммобилайзера. Распознать подвох, можно лишь взглянув на обозначения платы устройства. Итоги Как вы могли понять из этой статьи, самостоятельное отключение иммобилайзера на Нива Шевроле, занятие непростое, поэтому если вы далеки от подобных манипуляций, лучше всего доверить его профессионалам, поскольку если будет допущена какая-либо ошибка во время её активации, то произойдёт полная блокировка устройства.

Для этого ключом ослабьте зажим на клемме аккумулятора и отсоедините ее. Все работы осуществляются при отключенной бортовой сети, чтобы не допустить возможного замыкания и перепада напряжения.

Затем надо обеспечить доступ к месту монтажа блокиратора. Устанавливать его в тоннеле рядом с правой ногой водителя — не самый надежный вариант. Лучше разместить блокиратор на рулевой колонке.

Взаимодействие ключей зажигания с штатным иммобилайзером

Для этого демонтируйте часть облицовки, открутите все саморезы, которые фиксируют пластиковые накладки, и снимите их. Убедитесь, что в месте монтажа нет движущихся элементов, их воздействие может вывести из строя блокиратор.

Обеспечьте доступ для укладки проводов к месту установки девайса. В то же время и автомобиль постоянно контактирует с водителем: Главным же является то, что при условии нахождения водителя на расстоянии до двух километров от автомобиля он подает сигнал о включении сигнализации на нем.

Особенности работы штатного иммобилайзера Нива Шевроле

Выражается это в вибрации брелока, также, в зависимости от модели, может издаваться и звуковой сигнал. В чем же здесь выражается иммобилайзер?

Он позволяет автоматически блокировать функцию двигателя запускаться после нескольких секунд его глушения. То есть иммобилайзер подключен ко все электрическим сетям автомобиля и может выводить некий компонент из строя по своему желанию. Их отключить легко, если владелец имеет чип-ключ и не потерял его. Достаточно вынуть из ключа чип и примотать его к антенне иммобилайзера, чтобы отключение произошло быстро и беспроблемно.

Если ключа нет, можно попытаться использовать другие методики отключения, но с ними дело обстоит немного сложнее.

В крайнем случае, существую специальные, профессиональные организации, которые точно помогут решить проблему с отключением любого иммобилайзера быстро и качественно. Если владельцу необходимо будет отключить иммобилайзер на своём автомобиле шевроле нива, он должен использовать для этого все доступные для него способы.

Метод «оживления» контроллера очень прост — нужно очистить энергонезависимую память ЭБУ от информации, оставленной там иммобилайзером.

На практике это выглядит так — от иммобилайзера отсоединяется разъем штатной проводки, если Вам необходимо, что бы сигнал диагностики доходил от ЭБУ до диагностической колодки, необходимо в снятом разъеме установить перемычку между контактами 9.

Иммо можно выбросить, а можно и оставить — красиво гасить плафон, в этом случае необходимо отрезать от разъема провода от контактов 9.

Разъем иммобилизатора при этом установить на прежнее место. Искать этот провод надо под консолью. Сам иммобилайзер расположен над контроллером впрыска, вертикально.

От его разъема идет тонкий одиночный провод, цвет зеленый с черной полосой. Его и следует найти и врезать в него диод анодом к иммобилайзеру. Для этого нужно перепаивать микросхему, что представляет некоторые сложности т.

Требует соответствующих навыков и инструмента.

Рекомендуем к прочтению

Кроме того, нужен еще программатор для этого типа микросхем. Хотя, если есть чистый новый еепром, можно смело запаивать его — при первом включении ЭБУ сам пропишет в него новые данные. Это очень удобно, если Вам необходимо записывать всегда одни и те же данные например пароль для защиты прошивки или какой-либо нестандартный идентификатор и т.

Весь процесс программирования будет заключаться в установке этой ПЗУ и включению питания на несколько секунд. Для большей безопасности предусмотрена индикация успешного окончания операции с помощью лампы Check Engine. Принцип работы с программой очень прост: Включить зажигание, загорается светодиод АПС Выключить зажигание не убирая красный ключ.

Светодиод АПС должен начать мигать.

Поднести 1 черный ключ. Светодиод гаснет на время. Поднести 2 черный ключ. Нужно выключить зажигание не позже чем через 10 сек.

Штатный иммобилайзер. Секрет угона. Часть 1.

Это противоугонные устройства для блокировки запуска мотора. Иммобилайзеры разделены на две группы: Для управления первыми используется ключ, а вторые управляются с помощью специального брелка или карточки.

Информация о том, как отключить иммобилайзер ВАЗ интересует многих владельцев отечественных автомобилей. Наша статья об отключении иммобилайзера также пригодится владельцам внедорожников Нива Шевроле и других авто.

После того как машина сходит с конвейера, опция защиты в противоугонном устройстве ещё не включена. В большинстве случаев функция защиты включается самим покупателем автомобиля или сотрудниками автосалона. С удалением владельца автомобиля на значительное расстояние блокировка выполняется в автоматическом режиме.

Этот способ подчеркивает надежность управления охранной системой.

К бесконтактной модели иммобилайзера, устанавливаемого с года на машину Шевроле Нива относится прибор АПС — 6. Взаимодействие ключей зажигания с штатным иммобилайзером Автопроизводитель комплектует транспортное средство двумя ключами для запуска мотора.

Ключи зажигания имеют разные вставки: Первый ключ считается рабочим, второй обучающим. Несанкционированный запуск мотора Шевроле Нива блокируется иммобилайзером, когда в СУ двигателем активирована опция против угона.

Опция становится активированной после настройки и обучения блокирующего устройства.

Ссылка на основную публикацию
Adblock
detector
