Регулировка стояночного тормоза (; ручника; ) Рено Логан 1,4

Регулировка стояночного тормоза («ручника» ) Рено Логан 1,4

Регулировку стояночного тормоза («ручника») тормозной системы автомобилей Рено Логан 1,4 необходимо проводить при появлении признаков ухудшения в его работе (плохо удерживает стоящий автомобиль), а так же после замены тормозных колодок задних тормозных механизмов или после замены деталей ручника.

— Трубчатый ключ или высокая головка на «10»

— Устанавливаем автомобиль на ровную площадку, включаем первую передачу для его фиксации. Дополнительно устанавливаем под колеса упоры.

— Поддомкрачиваем и вывешиваем задние колеса автомобиля

Порядок регулировки стояночного тормоза («ручника») автомобилей Рено Логан 1,4

Снимаем облицовку тоннеля пола

Для этого поднимаем рычаг «ручника». Ключом TORX T20 отворачиваем винт крепления облицовки. Приподняв ее вверх снимаем ее с рычага «ручника».

Поднимаем рычаг ручника на 6 щелчков вверх

Ручник должен полностью стопорить задние колеса автомобиля при шести-восьми щелчках храпового механизма. Проверяем вращая рукой оба задних колеса. Если задние колеса вращаются и не стопорятся, регулируем натяжение тросов ручника вращением регулировочной гайки.

Вращаем регулировочную гайку стояночного тормоза

Используем торцевой ключ или длинную головку на «10» (см. фото в начале статьи). Завернув гайку на пару оборотов, проверяем вращение колес. Путем такой постепенной регулировки добиваемся, чтобы при поднятом на шесть щелчков рычаге «ручника» задние колеса было невозможно повернуть руками, а при опущенном до упора вниз наоборот свободно и бесшумно вращались.

При соблюдении этого условия можно считать, что стояночный тормоз автомобиля Рено Логан 1,4 правильно отрегулирован.

Если при 6-8 щелчках ручника и после проведения регулировки колеса продолжают вращаться, то скорее всего придется заменять изношенные тормозные колодки задних тормозных механизмов новыми.

Примечания и дополнения

— Можно провести итоговую проверку правильности регулировки стояночного тормоза автомобиля Рено Логан 1.4: автомобиль должен удерживаться ручником на уклоне 23%. Попытка тронуться с места на горизонтальной поверхности и поднятом ручнике должна быть неудачной. При этом двигатель автомобиля может глохнуть.

Еще статьи по тормозной системе автомобилей Рено Логан 1,4

Как подтянуть ручник на Рено Логан

• Файлы
• Двигатель

Перед регулировкой троса ручника на Рено Логан требуется снять пластиковый тоннель или верхнюю накладку на панели и вывесить на домкрате заднюю часть Логана.

Далее несколько раз нажимаем на педаль тормоза, ручник поднимется вверх. Многие владельцы подтягивают ручник на Логане без вывешивания задка.

По опыту владельцев Renault Duster (Logan/Sandero) оптимальное количество щелчков для хода рычага – 5-7.

Регулировка щелчков производится при помощи гайки: торс натягивается при вращении по часовой стрелке. Когда гайка крутится против часовой стрелки – ослабевает.

Для вращения гайки, которая находится возле стояночного тормоза, используем ключ на 10 – в идеале головка с удлинителем, тогда не придется снимать тоннель.

Как проверить правильность регулировки?

После регулировки ручника задние колеса должны вращаться. Если же ручник поднят, то машина не должна спускаться с уклона в 23 градуса включительно. Именно после этих двух проверок можно сказать, что стояночный тормоз отрегулирован верно.

Несколько фотографий для понимании процесса.

Фото: seregatuapse (Drive2.ru)

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Как подтянуть ручник на Renault Logan

Прошло время когда автомобилисты отбивались от попыток инспекторов ГАИ проверить стояночный тормоз на уклоне или даже на ровном месте. Причём гаишники не имели никакого права проверять техническое состояние на глаз, а вернее вручную. Большинство водителей уже и забыли как инспектор требовал поставить автомобиль на ручник, а сам пытался сдвинуть его с места. Одновременно комичная и трагичная ситуация ушла в прошлое. Казалось бы можно забыть о ручном тормозе. На стоянке поставим на «Паркинг» или первую передачу, а ручник это просто ненужный рычаг в салоне.

Но это не совсем так. Ручной тормоз Рено Логан — важный элемент безопасности.

Предназначение ручного тормоза

Стандартный и необходимый для большинства автомобилей ручник должен обеспечивать неподвижность машины на горизонтальных и наклонных поверхностях, с уклоном не менее 23%.

Опыт показывает, что стоянка машины используя исключительно возможности коробки передач небезопасна. Это приводит к порче имущества, причинению вреда здоровью и иногда к смертельным случаям. Поэтому исправный ручной тормоз – залог вашего спокойствия и благополучия.

Еще одним аргументом содержания ручника в исправности является возможность в экстремальных ситуациях дополнить торможение педалью подтормаживанием ручником. Экстремалы с его помощью научились выполнять так называемый «полицейский разворот».

Конструктивные особенности ручного тормоза Рено Логан

Во всех автомобилях ручник фиксирует только задние колеса. В отличие от других французских машин конструкция Логана проще и практически не отличается от отечественных ВАЗов. Это такой же рычаг с регулировочной гайкой, трос и рычаги в механизмах задних тормозов. Отличие от тольяттинских автомобилей в том, что для регулировки не нужно заезжать на яму или эстакаду и лезть под машину. Подтянуть тросик можно из салона машины.

Когда необходима регулировка

Массовых претензий к работе рунного тормоза Рено Логан за всё время выпуска модели не было. Может быть поэтому автолюбители не уделяют ему внимания, до тех пор пока механизм вовсе отказывается работать. Первым признаком необходимости регулировки будет увеличения количества щелчков рычага при постановке на стояночный тормоз. Вместо 5 – 6 придётся вытянуть рычаг выше и щелкнуть минимум семь раз. Второй признак – ручник затянут на те же 5 – 6 щелчков, а машина катится с уклона. Это значит трос ручного тормоза вытянулся и механизм нуждается в регулировке.

Проверяют эффективность ручника на подходящем уклоне. Легче всего это сделать в ближайшем гаражном кооперативе. Большинство из них оборудованы эстакадами с углом заезда на пандус в пределах 30%. Всё еще встречающиеся эстакады возле дорог, тоже имеют приблизительно такой угол наклона. Для проверки нужно выполнить следующие действия:

• заехать на наклонную часть эстакады;
• остановиться с помощью обычного тормоза;
• затянуть ручной на 5 – 6 щелчков;
• отпустить педаль тормоза.

Внимание! В случае, если ручной тормоз не удержит авто, будьте готовы нажать на педаль обычного тормоза.

Автомобиль не двигается – значит всё нормально. Поехал назад или вперёд – значит трос уже растянулся и необходима регулировка.

Если поблизости не нашлось подходящей эстакады, эффективность стояночного тормоза можно проверить и на близкой к горизонтальной плоскости. В этом случае проверка выполняется следующим образом:

• затянуть рычаг на те же 5 — 6 щелчков;
• выжать сцепление;
• завести двигатель;
• включить первую передачу и плавно отпустить педаль сцепления.

При исправном ручнике двигатель либо заглохнет, либо передние колеса начнут пробуксовывать, но в обеих случаях автомобиль не сдвинется с места. Если мотор не заглох, автомобиль хоть и медленно но движется, то налицо факт неэффективности стояночного тормоза. Требуется регулировка натяжения троса.

Мастера рекомендуют проверять надёжность ручника Renault Logan после каждых 30 тысяч пробега.

Часто автолюбители стремятся уменьшить износ троса и вероятность его замены. Поэтому пользуются стояночным тормозом только в исключительных случаях. Это распространённое и вредное заблуждение, ведущее к обратным последствиям. Редкое использование ручника приводит к тому, что трос просто «прикипает» к своей оболочке и заклинивает. После этого попытка вытянуть рычаг приводит к обрыву тросика. Поэтому автогуру рекомендуют пользоваться стояночной системой каждый при каждой остановке автомобиля.

Особенности регулировки ручного тормоза Рено Логан

Вся регулировка натяжения троса ручного тормоза сводится к вращению самоконтрящейся гайки. Вращение по часовой стрелке вызывает натяжку троса, соответственно уменьшается количество щелчков рычага. Вращаем гайку против часовой – трос ослабляется. Результатом регулировки троса должна стать эффективная работа ручника, т.е. уверенная фиксация авто на уклоне до 30% при 5 – 6 щелчках рычага.

После трёх – четырёх регулировок, как правило, возникает необходимость замены тросика ручного тормоза. К этому моменту он растягивается и дальнейшая эксплуатация невозможна.

Самоконтрящаяся гайка применяется для уверенной фиксации результатов регулировки. Она не раскручивает и очень хорошо держит трос в нужном положении. Несмотря на название, гайка хорошо крутится ключом в обеих направлениях. Но уже при следующей регулировке её скорее всего придётся заменить. Вынужденная замена производится из-за износа пластикового фиксатора.

Регулировка на пять – шесть щелчков это необходимое и достаточное условие нормальной работы ручника. При удовлетворительном состоянии колодок и всего механизма заднего тормоза, такое положение рычага обеспечивает надежную стоянку автомобиля. В тоже время задние колеса крутятся легко, колодки движению не мешают.

Стремление к сильному натяжению троса приводит к тому, что колеса надёжно затормаживаются и это можно считать положительным моментом. Но, одновременно, существует реальный риск того, что снятии с ручника колодки не отойдут от тормозных барабанов. Колеса останутся в полузаторможенном состоянии. Это приведёт к повышенному расходу топлива, преждевременному износу колодок и перегреву тормозных барабанов.

Результатом регулировки натяжения троса должно стать свободное вращение задних колёс при опущенном рычаге ручного тормоза и их надёжная фиксация при вытянутом на пять – шесть щелчков.

Самостоятельная регулировка ручника на Логане

Регулировка проста и не должна вызвать каких либо затруднений у тех, кто имеет хотя бы начальные слесарные навыки. Поэтому обращаться даже к низкооплачиваемым мастерам совершенно ни к чему. Всё делается своими руками. Для работы необходимо всего два инструмента:

• торцовый или накидной ключ на 10;
• ключ Торкс на 20.

Регулировка натяжения троса пошагово:

1. В салоне со стороны заднего сиденья на облицовке тоннеля демонтировать декоративную заглушку. Чтобы не повредить пластик, лучше всего это сделать тупым ножом.
2. Сняв декоративную заглушку получаем доступ к винту. Ключом Торкс нужно открутить винт крепления облицовки тоннеля.
3. Слегка сдвинуть облицовку назад, приподнять и подвинуть теперь уже вперёд. Теперь можно снять полностью. Эта операция требует терпения и осторожности. Важно не обломать пластиковые фиксаторы передней части облицовки. После удаления облицовки получаем свободный доступ к регулировочной гайке, она находится под рычагом.
4. Для натяжения троса накидным или торцовым ключом на 10 вращаем гайку по часовой стрелке на пол оборота.
5. После каждого поворота гайки проверяем натяжку троса. Поднимаем рычаг и считаем щелчки. На пяти – шести нужно остановиться и еще всего лишь на четверть оборота подтянуть гайку. Это делается из-за того, что в процессе последующей эксплуатации трос еще немного вытянется, а колодки расположатся на новом месте.

На этом регулировка закончена и можно приступать к испытанию. Опять ищем эстакаду или пробуем тронуться на ровной площадке с заведённым двигателем. При положительном результате не забудьте восстановить нормальный облик салона.

Если гайка не поддаётся регулировке, то скорее всего трос уже вытянулся и подлежит замене.

Отдельные рекомендации по регулировке и эксплуатации ручного тормоза Renault Logan

Механизм задних тормозов Рено Логан регулируется самостоятельно по мере износа колодок. Поэтому не нуждается в каких либо регулировках, например храповика. Если трос вытянулся и не поддаётся регулировке, то его обязательно нужно заменить, а не стремиться что либо подкрутить в механизме заднего тормоза. Такими «регулировками» можно нарушить слаженность работы системы, и при нажатии на педаль тормоза, одно колесо будет тормозить хуже, другое клинить. Это чревато аварией, несёт угрозу здоровью и жизни.

В остальном внимание к тормозной системе Логана должно концентрироваться на: проверке и доливе тормозной жидкости; контроле состояния колодок, шлангов, тормозных дисков и барабанов; периодической чистке тормозных механизмов.

Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты. Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки.

Как на Рено Логан подтянуть ручник

Ручной тормоз в любом автомобиле, в том числе и в Рено Логан обладает фундаментальной ролью в обеспечении безопасности. Этот узел позволяет кузову статично удерживаться на наклонной плоскости. Чтобы активировать привод стояночной тормозной системы водителю потребуется взвести рычаг, присутствующий в салоне.

На практике замечено, что существует такая категория владельцев, которые не уделяют данному узлу достаточного внимания, в связи с чем, в его функционале начинают происходить сбои. Неверным будет мнение о том, что с эффективным удержанием автомобиля Renault Logan способна справиться активированная передача в трансмиссии. Неисправный ручник не только создает риск самопроизвольного скатывания авто, но и нарушает нормативные требования к состоянию автомобиля, предназначенного к использованию в дорожном движении. Поэтому всегда актуален вопрос: как подтянуть ручник.

Популярная модель бюджетного сегмента Рено Логан производилась в период с 2005 по 2015 гг. Массовых нареканий на неэффективную стояночную тормозную систему не выявлено.

Мало кто из владельцев с достаточной периодичностью следит за состоянием ручника. Трос узла подвержен постоянному растяжению, ввиду чего ему требуется периодическая подтяжка, и не многие знают, как подтянуть ручник. Если к этой процедуре своевременно не прибегать, то эффективность системы теряется. Также навредить механизму способны неопытные обладатели Рено Логан, когда начинают движение с активированным приводом ручника. В данной статье расскажем, когда требуется и как натянуть ручник. Также вам в этом вопросе поможет видео.

Когда требуется подтяжка троса?

Кроме случаев растяжения этого приводного элемента к регулировке также следует склоняться после выполнения некоторых ремонтных манипуляций в тормозной системе. В их числе:

• замена колодок тормозных механизмов колес;
• смена троса в системе привода ручника.

Когда владелец Renault Logan обнаружил снижение эффективности действия стояночного тормоза, то пришло время регулировать привод. Такое состояние узла можно выявить с помощью рычага. Если при его активации на 4-6 щелчков храпового механизма не наблюдается эффективное удержание авто на наклонной поверхности дороги, то это свидетельствует о факте растяжения троса.

Не следует постоянно склоняться к процедуре подтяжки. Специалистами рекомендовано прибегать к замене троса после четвертого раза регулировки натяжения.

Особенности регулировки ручника

Вопрос о правильной подтяжке троса является довольно актуальным. Перед непосредственным выполнением процедуры рекомендуется предварительно проверить функционирование системы. Заметим, что мастера рекомендуют осуществлять проверочную процедуру после каждого 30- тысячного пробега Renault Logan.

Проверку работоспособности выполняем по такому алгоритму:

• затягиваем рычаг ручника до упора;
• заводим мотор, активируем первую передачу в трансмиссионном агрегате и медленным темпом отпускаем педаль узла сцепления;
• если мотор не заглох, а автомобиль движется, то факт неэффективности или поломки стояночного тормоза здесь налицо.

Все манипуляции по натяжению приводного троса сводятся к одному компоненту – самоконтрящейся гайке. Вращаем данную гайку в левую сторону – наблюдаем ослабление уровня натяжения троса. Если крутить ее вправо, то происходит увеличение усилия натяжки. Во время регулировки следует достичь такой степени натяжения, при которой блокировка тормозных механизмов колес кормы осуществляется за счет подъема рычага ручника на 6 щелчков механизма. Затем автомобиль помещают на наклонный участок, где проверяют эффективность стояночного тормозного узла. Можно отрегулировать привод до пяти щелчков в храповом механизме, но меньше нельзя, поскольку возникает риск «прихватывания» задних колес.

Регулируем самостоятельно ручник

Здесь подразумевается выполнение нижеприведенных действий.

1. Демонтируем декоративную заглушку, присутствующую на облицовке тоннеля в салоне.
2. Вооружившись ключом «Торкс-20», откручиваем весь перечень крепежных компонентов.
3. Теперь облицовку можно снимать. Обнаруживаем регулировочную гайку.
4. Вращаем гайку в нужном направлении примерно на половину одного оборота. Пользуемся ключом 10-го типоразмера.
5. Проверяем изменившийся уровень натяжки путем активации рычага системы. Считаем щелчки и удостоверяемся в факте фиксации автомобиля против скатывания.
6. Таким способом достигаем ранее обозначенного количества щелчков механизма при активации рычага, после которых автомобиль Рено Логан начинает надежно удерживаться с помощью стояночного тормоза. Регулировка ручника завершена.

Подведем итоги

После того, как регулировка стояночного тормоза выполнена, приступаем к проверке системы в действии. Для этой цели отыскиваем наклонный участок дороги, где располагаем автомобиль, зафиксировав его стояночным тормозом Рено Логан. При этом рычаг переключения ступеней трансмиссии должен пребывать в нейтральной позиции. Если все действия исполнены корректно, то автомобиль не будет скатываться. Когда наблюдается подвижность авто, снова прибегаем к указанной процедуре регулировки с целью достижения требуемого эффекта.

Руководства по ремонту Рено Логан: замена тросов привода стояночного тормоза

Тросы привода стояночного тормоза заменяйте при их чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях и потере подвижности задних тросов в оболочках.

Некоторые водители, стремясь поменьше изнашивать тросы стояночного тормоза, стараются пореже им пользоваться. Такая «экономия» приводит к обратному результату: тросы, редко перемещаясь в оболочках, постепенно теряют подвижность и в конечном итоге заклинивают и обрываются. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо.

Вам потребуются: все инструменты, необходимые для снятия тормозного барабана (см. «Снятие-установка тормозного барабана»), колодок тормозного механизма заднего колеса (см. «Замена тормозных колодок тормозного механизма заднего колеса») и облицовки тоннеля пола кузова (см.»Снятие-установка облицовки тоннеля пола»), а также ключ «на 13».

Замена заднего троса показана на примере левого троса. Правый задний трос заменяют аналогично.

Для замены заднего троса привода стояночного тормоза выполните следующее:

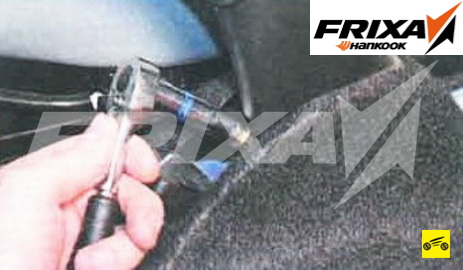

1. Полностью ослабьте натяжение тросов привода стояночного тормоза, отвернув регулировочную гайку привода до конца резьбового наконечника переднего троса (см. выше «Регулировка привода стояночного тормоза»).
2. Снимите тормозной барабан со стороны заменяемого троса (см. «Снятие-установка тормозного барабана»).

1. Снимите заднюю тормозную колодку (см. «Замена тормозных колодок тормозного механизма заднего колеса») и отсоедините наконечник троса от разжимного рычага, отжав пассатижами вперед пружину троса.

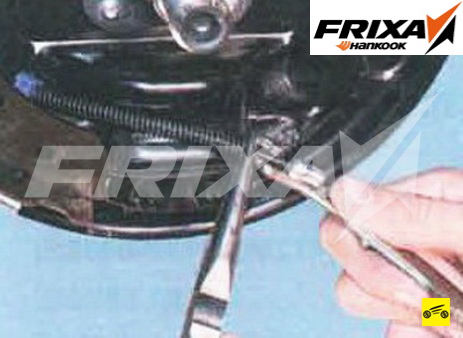

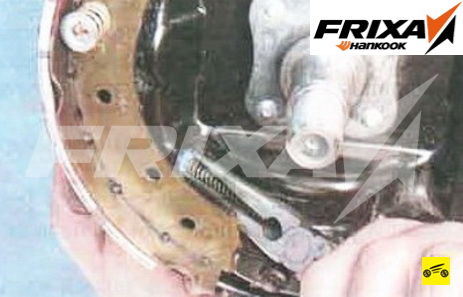

1. Сожмите пассатижами фиксатор оболочки троса.

1. . и извлеките трос из отверстия в щите тормозного механизма.

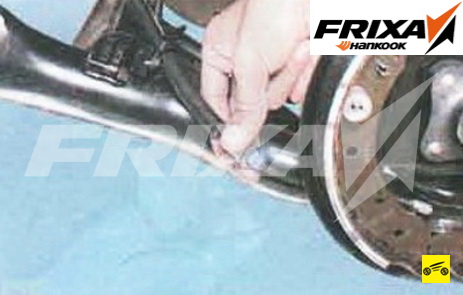

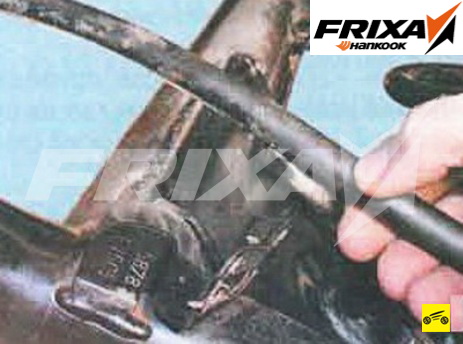

1. Выньте трос из держателя на рычаге балки задней подвески.

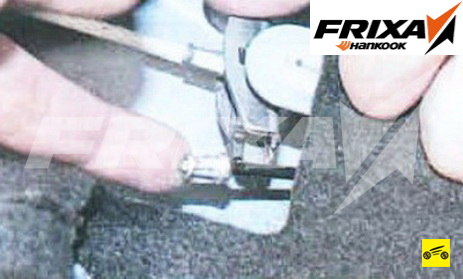

1. Немного вытяните трос в салон и отсоедините его от уравнителя, выведя наконечник троса из паза уравнителя. Облицовка тоннеля пола была снята в процессе ослабления натяжения тросов привода (см. выше п. 1).

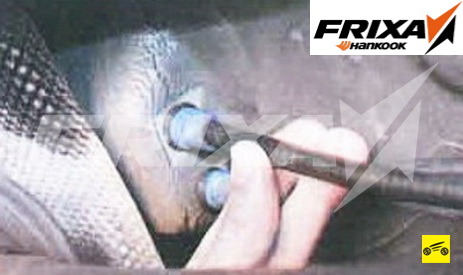

1. Снизу вытяните трос из отверстия в основании кузова и снимите с автомобиля. Если снятый с автомобиля трос тяжело перемещается в оболочке, смажьте его. Заливайте моторное или трансмиссионное масло в оболочку до тех пор, пока оно не начнет вытекать с противоположного конца оболочки. В процессе заливки периодически перемещайте трос в оболочке.
2. Устанавливайте задний трос привода стояночного тормоза и все снятые детали в порядке, обратном снятию.

Для замены переднего троса привода стояночного тормоза выполните следующее:

1. Полностью ослабьте натяжение тросов привода стояночного тормоза, отвернув регулировочную гайку привода до конца резьбового наконечника переднего троса (см. выше «Регулировка привода стояночного тормоза»).

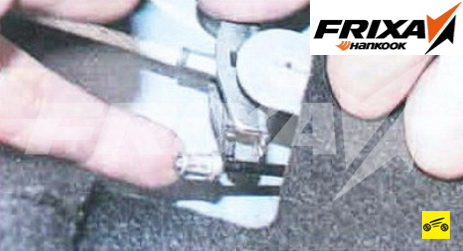

1. Отсоедините от уравнителя оба задних троса привода, выведя наконечники тросов из пазов уравнителя.

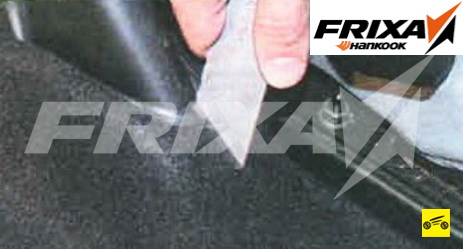

1. Разрежьте коврик пола в задней части рычага и отведите части коврика в стороны. Коврик пола разрезают для того, чтобы не снимать полностью передние сиденья и коврик пола для получения доступа к нижней части рычага привода стояночного тормоза. Разрезанная часть коврика не будет видна, так как закрыта облицовкой тоннеля пола.

1. Полностью отверните с резьбового наконечника троса регулировочную гайку.

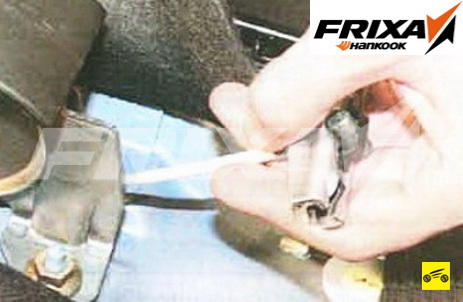

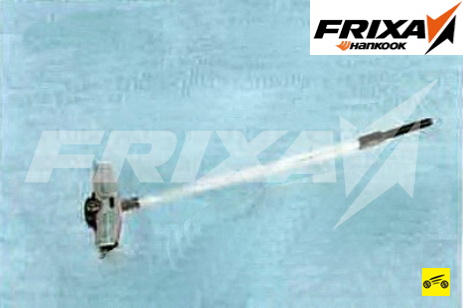

1. . и, вытянув трос назад из паза сектора рычага привода стояночного тормоза, снимите трос в сборе с уравнителем.

1. Устанавливайте передний трос привода стояночного тормоза и все снятые детали в порядке, обратном снятию.

После замены любого из тросов отрегулируйте привод стояночного тормоза (см. выше «Регулировка привода стояночного тормоза»).
