Замена подвесного подшипника

Замена подвесного подшипника.

Замена подвесного подшипника на классических заднеприводных автомобилях может потребоваться на любой машине, после определённого пробега. А пробег этот напрямую зависит не только от качества этого подшипника, но и от того, как будет произведён этот ремонт. В этой статье и будут описано как сделать грамотный ремонт, который позволит существенно повысить ресурс подшипника и что для этого потребуется.

Изношенный подшипник как правило заявляет о себе повышенным гулом, особенно при движении на высокой скорости. А износ его резиновой оболочки проявляется повышенной вибрацией карданного вала. Убедиться в том, что подшипник изношен, можно если взявшись руками за карданный вал, покачать его из стороны в сторону. Люфт изношенного подшипника отлично чувствуется.

Но как правило до люфта в обоймах самого подшипника дело не доходит, так как качество и ресурс самого подшипника, превышает ресурс наружной резиновой оболочки, в которую он заключён. И резина гораздо раньше самого подшипника выходит из строя (трескается и в конце концов рвётся). Поэтому чаще всего подвесной подшипник меняют только лишь из-за порчи резиновой оболочки.

Если вовремя не заменить изношенный подвесной подшипник, то возможен быстрый выход из строя крестовин карданного вала и проблем при ремонте будет гораздо больше. Но прежде чем приступать к ремонту, разумеется следует приобрести новый.

При покупке нового подшипника, если вы не разбираетесь в фирмах производителях (полезно всё же изучить форумы данной тематики, кто что ставил), то всегда старайтесь из предлагаемых продавцом двух-трёх вариантов в магазине, выбрать самый дорогой. Так как хорошее качество, в большинстве случаев, не может быть дешёвым (бывают исключения, но редко).

Ну и при осмотре подшипника, прокрутите его внутреннюю обойму пальцами и если почувствуете хоть малейшее заедание или люфт, то верните его продавцу. Так же осмотрите резину наружной оболочки и как она состыкована с наружной металлической обоймой.

В мете стыковки резины и металла не должно быть отслоений резины, а сама резина не должна быть дубовой как пластмасса. Если резина слишком твёрдая, то на кузов при высокой скорости будет передаваться вибрация от кардана, да и трескается дубовая резина намного быстрее, чем эластичная.

Выбрав подшипник для вашей модели автомобиля, можно приступать к ремонту. Какой инструмент понадобится в работе нет смысла перечислять, так как гораздо понятнее будет написать о нём в процессе работы.

Последовательность работ при замене подвесного подшипника.

Работать удобнее всего на подъёмнике, но разумеется мало у кого он есть, но всё можно сделать и с помощью смотровой ямы или эстакады. Подогнав машину как удобно, опрыскиваем проникающей жидкостью (например WD- 40) болты (гайки) крепления подвесного подшипника к кузову, и так же гайки крепления карданного вала к фланцу заднего моста.

Перед тем как снимать карданный вал, пометьте чертилкой как он стоял (фланец кардана относительно фланца хвостовика редуктора заднего моста), чтобы потом установить его на место так как он стоял до снятия. Далее откручиваем откисший крепёж и аккуратно вынимаем карданный вал из шлицевого вала коробки передач (шлицы видны на фото).

Полезно осмотреть сальник коробки передач и если он подтекает, не помешает его заменить, пока карданный вал снят. Теперь карданный вал следует вынуть из под машины и уложить его на верстак для дальнейшей работы.

А дальнейшая работа заключается в правильном снятии крестовины кардана, так как пока не снять крестовину, подшипник невозможно будет стянуть с вала. И если вы не хотите испортить штатную исправную крестовину, и вместе с новым выжимным подшипником потратить деньги ещё и на новую крестовину, то советую почитать вот эту статью. Там я очень подробно описал, как и с помощью чего правильно демонтировать (или разобрать) крестовину и как правильно её установить на место (собрать), чтобы она потом без проблем «отходила» положенный ей ресурс.

Есть конечно некоторые импортные автомобили, у которых вместо крестовины имеется шаровый шарнир, как на фото слева, который разобрать легче, чем крестовину (достаточно снять стопорные кольца), но большинство заднеприводных машин имеют карданный шарнир с крестовиной.

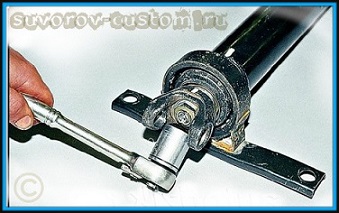

Разобрав крестовину, далее следует с помощью накидной головки открутить гайку (см. фото слева), удерживающую вилку крестовины на карданном валу.

При этом карданный вал, через картонные прокладки, зажимаем в тиски, и далее желательно проверить, не закернена ли эта гайка, удерживающая вилку крестовины. В 99 случаях из 100 она закернена и желательно с помощью бормашинки подшлифовать раскернённое место, иначе открутить гайку будет довольно тяжело и можно при откручивании испортить резьбу гайки.

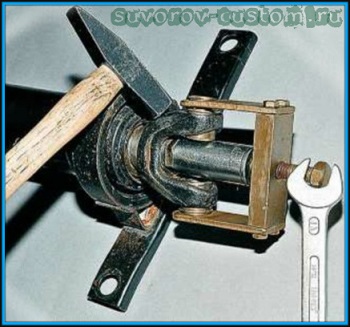

Открутив гайку, помечаем вилку крестовины относительно карданного вала и снимаем её с вала, используя съёмник, как на фото слева.

Такой съёмник несложно изготовить своими руками из пластин листового металла (боковые пластины толщиной 4-5 мм, а центральная пластина толщиной 10-12 мм, в центре которой нарезается резьба М12 илти М14). Из инструмента понадобится дрель, болгарка и метчики. Боковые пластины к центральной можно и приварить, а можно присоединить с помощью болтов М6, как на фото.

Ударная техника здесь применима только лишь для лёгкого постукивания по кругу, чтобы уменьшить усилие для съёмника.

Для стягивания с вала подшипника использовать съёмник не получится, так как возможно порвать резину эластичной подушки. Поэтому лучше уложить карданный вал на два уголка, как на фото слева, и направив на вал латунную выколотку, выбить вал из подшипника.

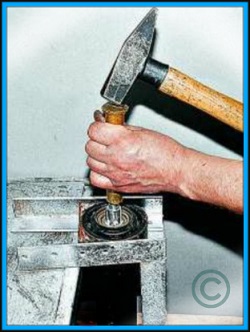

Остаётся напрессовать на вал новый подшипник вместе с корпусом. Если резина не имеет трещин и разрывов и ещё имеет нормальную эластичность, то можно резиновую оболочку с корпусом оставить и заменить только лишь подшипник. Но всё же неизвестно сколько протянет резиновая оболочка, поэтому лучше купить подшипник в сборе с корпусом.

При напрессовке нового подшипника на карданный вал, следует наставлять проставку (трубку) только на внутреннюю обойму подшипника, но не в коем случае не на наружную обойму. И диаметр проставочной втулки (трубки) должен быть таким же как и диаметр внутренней обоймы подшипника.

Если же вы меняете только подшипник, а корпус с резиновой подушкой оставляете старый, то при запрессовке нового подшипника в корпус, наставка, по которой наносят удары или давят прессом, должна давить только на наружную обойму и быть такого же диаметра. После запрессовки подшипника в корпус, далее напрессовываете его на карданный вал, как было описано выше (с давлением только на внутреннюю обойму подшипника).

Зарпресовав новый подшипник на вал, всё собираем в обратной последовательности и все детали должны быть собраны согласно ранее помеченным меткам, то есть так как стояли до разборки. И тогда не будет проблем с балансировкой карданного вала. Все болты на фланцах карданного вала желательно обезжирить и их резьбу обработать фиксатором резьбы. Это предотвратит их откручивание на большой скорости.

Вот вроде бы и всё. После того, как будет произведена замена подвесного подшипника, в первые километры возможен лёгкий шум из под машины, но потом смазка разогреется и распределится между шариками подшипника и шум исчезнет, успехов всем.

Ремонт подвесного подшипника карданного вала

Подвижное крепление к опоре карданного вала обеспечивается специальным подвесным подшипником. Во время эксплуатации он подвергается особо интенсивным нагрузкам, усиливающимся плохим состоянием отечественных дорог. Необходимость ремонта возникает при обнаружении первых же неисправностей, например стуков в передаче.

Сигнализаторами поломки могут служить:

• удары по кузову;
• гулы при резком старте с места;
• вибрационные процессы, переходящие на весь кузов.

Для того чтобы устранить неисправность, необходимо обратиться к профессионалам.

Особенности ремонта подвесного подшипника карданного вала

Проведение ремонтных работ на карданных передачах автомобилей отечественного производства осуществляется намного проще, чем на иномарках. В последнем случае подвесной подшипник не поставляется отдельно — только в сборе с валом. Однако всегда необходимо использование профессионального оборудования и работа опытных мастеров, так как промежуточную опору и саму передачу надо будет снять. Перед ремонтом или заменой подвесного подшипника карданного вала следует провести тщательную диагностику и подтвердить неисправность.

Специалисты нашей компании проведут полный спектр работ максимально быстро и качественно. На все услуги предоставляется гарантия 6 месяцев.

А так же более подробную информацию по замене подвесных подшипников вы можете найти на следующих страницах:

Замена подвесного подшипника на ВАЗ-2106, 2107

Карданный вал – это один из основных элементов полноприводных и заднеприводных автомобилей. Его главное назначение – передача вращения от КПП автомобиля к редуктору заднего моста. Именно благодаря этому связующему звену машина приводится в движение. Но для большей надежности кардан должен вращаться в одной плоскости, находится на весу и крепко держаться на своем месте. При этом основную задачу по фиксации берет на себя подвесной подшипник.

Особенности и признаки замены

Срок службы подвесного подшипника во многом зависит от условий, в которых эксплуатируется автомобиль. Частые поездки по нашим дорогам и в условиях бездорожья в первую очередь разбивают резинку. Но вы можете своевременно распознать неисправность. Для этого необходимо обращать внимание на следующие симптомы:

— слышны сильные удары по днищу во время резкого старта с первой скорости;

— появляется сильная вибрация в процессе движения автомобиля;

— возникает сильный гул при движении на большой скорости.

Если хотя бы один из симптомов проявился, можно говорить о необходимости замены подвесного подшипника. Затягивать с этой работой нельзя. В противном случае кардан становится совершенно неконтролируемым, что может привести к повреждению редуктора и серьезной поломке карданного вала.

Особенности замены подвесного подшипника на ВАЗ-2106, 2107

При появлении первых подозрений на выход из строя подвесного подшипника, обязательно проведите визуальный осмотр узла. При наличии явных повреждений, люфта и стуков без замены не обойтись. Здесь главное – не торопиться. Ваша задача – купить надежную и главное – качественную замену. Лучше отдавать предпочтение оригинальным деталям, которые послужат вам какое-то время.

Перед тем, как производить замену, обязательно убедитесь в исправности остальных узлов — крестовины и эластичной муфты. В противном случае во время работы вам придется отвлекаться и докупать дополнительное оборудование. Учтите еще один важный момент. Если вы делаете подобную работу впервые, то лучше все-таки купить запасную крестовину. Эту рекомендацию легко объяснить. Для замены подвесного подшипника вам однозначно придется снимать крестовину, а без определенного опыта ее можно с легкостью повредить или потерять какую-либо из деталей.

Перед началом работ обязательно сделайте пометки зубилом или краской на всех стыковочных деталях кардана. В этом случае не придется проводить дополнительную балансировку после сборки конструкции. Если же собрать узел неправильно, то повышенные шумы во время движения и вибрация будут вас донимать еще длительное время.

Итак, работа состоит из нескольких этапов:

1. Этап первый — демонтаж кардана. Для этого:

— загоните машину на смотровую яму (можно работать на эстакаде) и зафиксируйте ее положение с помощью башмаков;

— снимайте пружинку, натягивающую трос ручного тормоза;

— поставьте обозначения («флажки») на место соединения фланца и кардана (о важности этой работы мы уже упоминали выше);

— скручивайте четыре гайки (подойдет ключ на «13»). Учтите, что кардан будет проворачиваться, поэтому его лучше зафиксировать с помощью отвертки;

— снимайте один край карданного вала и опускайте его немного вниз;

— делайте отметку, фиксирующую позицию муфты и фланца;

— разгибайте четыре специальных «усика», предназначенных для фиксации (они находятся на обойме уплотнения);

— смещайте обойму (она пойдет вместе с уплотнителем) по направлению к карданному валу;

— демонтируйте страховочную планку (сделать это можно ключом на «13»);

— поддерживайте карданный вал, выкручивайте две гайки и демонтируйте пластинку подвесного подшипника (она фиксируется на кузове);

— вытягивайте карданный вал из муфты.

1. Этап второй – снятие крестовины:

— как и в прошлом случае сделайте отметки на стыках узлов, отметьте взаимное положение вилок и валов, чтобы ничего не перепутать;

— демонтируйте стопорные кольца;

— ставьте специальный съемник на крестовину и выдавливайте игольчатый подшипник. При этом учтите, что подшипник выйдет не полностью, а лишь на 20-30% своей высоты;

— подобным образом выдавливайте следующий;

— выбивайте оба подшипника из вилки;

— разводите вилку и крестовину.

1. Этап третий – замена подвесного подшипника:

— отвинчивайте гайку на карданной вилке (подойдет ключ на «27»);

— ставьте съемник на вилку и немного вкручивайте болт для создания должного натяжения. В случае если вилка все равно не поддается, можно подработать немного молотком (без фанатизма). Так, шаг за шагом выдавливайте вилку со шлицев;

— скручивайте крепежные болты, фиксирующие подвесной подшипник;

— уприте узел об уголки. Далее с помощью специальной проставки и молотка выбивайте подшипник с насиженного места;

— произведите замену и соберите все на место в обратном порядке.

1. Этап четвертый – сбор крестовины:

— ставьте съемник на другое место и выдавливайте вторую пару подшипников;

— устанавливайте уплотнения и заглушки;

— обработайте подшипник крестовины смазкой (желательно воспользоваться Фиолом);

— вставляйте крестовину на место;

— запрессовывайте подшипник в вилку до такой степени, чтобы можно было поставить стопорное кольцо;

— устанавливайте «фиксатор». Теперь переворачивайте крестовину и выполняйте аналогичную манипуляцию со вторым подшипником. При этом первый подшипник должен плотно упереться в свое ограничительное кольцо. Если вы все сделали правильно, то можно без труда надеть фиксирующее кольцо и с другой стороны. При возникновении проблем можно помочь «фиксатору» молотком (снова-таки, сильно не усердствуйте);

— измерьте расстояние между подшипником и стопорным кольцом. Норма – 10-40 мкм;

— смажьте шлицы (можно использовать ШРУС-4 или Фиол-2У);

— устанавливайте все на место, загибайте стопорные «усики».

Вывод

Замена подвесного подшипника не вызовет у вас затруднений. Главное – внимательно подходите к работе, закупите качественные детали и заранее подготовьте инструмент. Удачи.

Как снять подвесной подшипник
