Как поменять задние тормозные колодки на ВАЗ 2114

Как поменять задние тормозные колодки на ВАЗ 2114

Каждый автовладелец должен быть готов к тому, что его машина рано или поздно даст сбой. Следовательно, придется выполнять ремонт, менять какие-то детали. Многие предпочитают пользоваться услугами станций технического обслуживания, но в случае с такими автомобилями как ВАЗ 2114, целый ряд ремонтных мероприятий вполне можно провести своими руками. Нужно только знать, как это делать.

Сегодня мы поговорим о том, как поменять тормозные колоды на ВАЗ 2114 сзади. Задние колодки не так редко выходят из строя, потому проблема довольно распространенная.

Сколько они служат?

Каждый элемент автомобиля имеет определенный срок годности. На него влияет не только качество изготовления, но и особенности эксплуатации авто.

Устройство барабана

На износ задних колодок влияют:

• Климат региона, в котором вы эксплуатируете свой ВАЗ 2114;
• Состояние дорог, по которым приходится регулярно ездить;
• Особенности управления, навыки водителя;
• Характеристики автомобиля;
• Качество установленных предыдущих колодок;
• Качество выполненного ремонта тормозов, если таковой проводился и пр.

Когда требуется замена

Чтобы не упустить тот момент, когда колодки придут в полную негодность и могут представлять угрозу для вашей безопасности, рекомендуем периодически осуществлять проверку задних колодок. Так вы сумеете проверить, сколько еще осталось «жить» этому узлу.

Некоторые версии «четырнадцатой» модели оснащаются специальным индикатором, определяющим износ элемента. Металлическая пластина при полном износе колодок начинает тереться о тормозной диск, издавая характерный и неприятный скрежет.

Зачем они нужны

Подготовка к замене

Принцип хоть и простой, но от этого колодки свое большое значение для тормозной системы не утрачивают.

Замена

Теперь переходим непосредственно к тому, как поменять задние тормозные колодки на ВАЗ 2114.

Специалисты рекомендуют делать это сразу, как только вы купили автомобиль. Обязательно проверьте уровень износа. Автомобиль с изношенными задними колодками эксплуатировать категорически воспрещается.

Последовательность замены

Процедура замены задних колодок отличается от работы с передними. В данном случае времени и сил придется потратить несколько больше.

В процессе замены могут возникать некоторые трудности, такие как:

Что же касается замены задних колодок, то эта работа выполняется в следующей последовательности.

1. Установите автомобиль на эстакаду, включите передачу и обязательно поставьте надежные подпорки под колеса. Машина ни в коем случае не должна откатиться. Это большой риск.
2. Проверьте, выключен ли ручной тормоз в салоне, после чего отправляйтесь под сам автомобиль.
3. Снимите с глушителя трубу, где натянут ручной тормоз.
4. Немного ослабьте ручную систему тормоза. Для этого откручивается гайка натяжения троса. Ослабив трос, вы сможете затем легко установить колодку.
5. Баллонным ключом ослабьте крепления на задних колесах.
6. Поднимите автомобиль на домкрате и демонтируйте одно из колес, на котором планируется замена тормозных колод.
7. Снимите с барабана направляющие болты. Они демонтируются полностью, а не просто ослабляются.
8. Прокрутите барабан против часовой стрелки примерно на 30 градусов, и начните одновременно закручивать болты. Поскольку там отверстий крепления нет, при закручивании болты упрутся в металл и вытолкнут барабан.
9. Когда барабан снимется, перед вами появится тормозной цилиндр, пружины и пара колодок. Первыми снимаются пружины.
10. Колодки снимаются вместе с рычагом. Его потом надо будет поставить на новые колодки.
11. Избавьтесь от изношенных элементов тормозной системы, а затем сожмите пазы цилиндра.
12. Новые детали обязательно устанавливаются в эти пазы, планка ручного тормоза заходит в пазы на колодках. После этого ставится на место пружина. Не забудьте также зацепить за рычаг привода трос от ручного тормоза, который вы специально ослабили или на начальном этапе нашего ремонта.

Обратная сборка

Механизм задних тормозов

Процедура обратной сборки тормозной системы не сложная, если вы уже прошли все этапы по демонтажу и установке новых задних тормозных колод. Но все же лучше детально расписать процедуру.

1. Установите новые колоды и сопутствующие новые элементы тормозной системы на свои места, сожмите их между собой, как это было до разборки узла.
2. Надавите на тормозной цилиндр, чтобы он плотно вошел на свое законное место.
3. Установите на место тормозной барабан. На этом этапе у многих возникают проблемы. Здесь причиной могут послужить тот факт, что трос ручного тормоза слишком ослаблен, или заел. Также не редко причина кроется в недостаточно плотно зажатом тормозном цилиндре. Проверьте эти варианты.
4. Монтируйте на место колесо.
5. Отправляйтесь в салон и несколько раз до упора нажмите на педаль тормоза. Это позволит новым задним колодкам прочно сесть на свое новое место.
6. Вылезайте из машины и направляйтесь к колесу, на котором была проведена замена задних тормозных колодок. Не спешите снимать его с домкрата. Сначала обязательно покрутите его вручную. Колесу ничего не должно мешать спокойно вращаться. Прилагаемое руками усилие не должно быть сильным. Если ход свободный и легкий, вы все сделали верно.
7. Аналогичные мероприятия проводятся на втором колесе.
8. По завершению ремонтных работ убедитесь, что ручной тормоз работает эффективно. Для этого нужно вновь снять колесо, и натянуть трос ручной системы торможения.
9. Если после замены колодок колесо не крутится или вращается с явными зацепами за колодки, вы что-то сделали неправильно. Потому придется систему разбирать и собирать все заново, четко следуя инструкциям.

Цена вопроса

Нет смысла покупать дорогостоящие импортные задние тормозные колодки для своего ВАЗ 2114. Это не позволит им эксплуатироваться дольше. Но и дешевые детали, конечно же, приобретать не рекомендуется.

Комплект задних тормозных накладок

Лада Калина Седан Ягодка › Бортжурнал › Замена задних тормозных колодок

Всем Добрый Вечер Дорогие Друзья!Наконец-то я начал потихонечку приводить свою красавицу в порядок. Наконец таки выдался свободный остаток дня после смены. И решил я в этот день, то есть вчера, заменить задние тормозные колодки Nippon, которые были куплены не так давно. Приехав в гараж в 17.00 началась замена, поддомкратил её и поставил на кОзла, или как они там называются. Деревянные подставки под пороги, чтобы автомобиль стоял устойчиво. Прощу прощения, но я их не сфотографировал. Поднимаем заднюю часть автомобиля на эти козла и лезем под машину чтобы ослабить ручник. У кого есть яма и еще если через весь гараж, то вообще шикарно. У меня же яма короткая и не глубокая. Кто читает впервые как открутить защитный кожух, чтобы добраться до натяжки ручника. Будьте ООООЧЕНЬ АККУРАТНЫ, когда откручиваете 4 гайки ключом на 10. Проливайте сначала обильно WD-шкой и не прилагайте особых усилий, иначе сорвёте шпильки эти. Такое чувство как будто они на соплях держатся, честное слово! Лучше обратно чуть закрутить и снова начать откручивать. Ах да, продолжим. Глушитель приподнимаем к машине и снимем с резинок. С резинок, которые держат резонатор, иначе одна резинка Вам не даст сдвинуть этот кожух в сторону капота. А другая не даст более-менее удобно подобраться к гайке натяжки ручника. Ослабил ручник, пошёл снимать барабан с заднего левого колеса, выкрутил шпильки ключом на 7 и заливаем WD-шкой ступицу, часть которая выглядывает наружу и очищаем от грязи. И подстукивая молотком снимаем барабан. Это кажется что я пишу и всё просто делается. Мне понадобилось время в ПОЛТОРА ЧАСА! Чтобы снять один только барабан. У Вас может быстрее снимется. Сняв барабан я увидел такое

Прошу прощения за качество фото, фотографировал на ключ 27/30

На фото барабан в раковинах, если можно приглядеться

Заменил колодки с пружинками быстро или мне так показалось что быстро.

Приступаем к заднему правому барабану, тоже пришлось повозиться чтобы снять барабан. Снял барабан и увидел что на этом барабане раковин нет.

Вот такой износ на задних колодках, по ходили бы ещё они наверно?))

И вот такие циферки красовались на одометре сегодня

Фотографий было сделано маловато, так как некогда и руки все чёрные были))

Всем удачи на дороге и до скорых, надеюсь что приятных встреч! Всем нескончаемый запас бензина в баке. Подписывайтесь на Ягодку и ставьте мне нравится. Огромное спасибо тем, кто дочитал до конца!))

Замена задних тормозных колодок на ВАЗ 2107

Смотрите также

Неравномерный износ колодок

32 1 26k

Скрипят колодки при торможении

182 1 171k

Тормозные колодки на ВАЗ 2107

34 0 31k

Почему скрипят тормозные колодки

90 2 98k

Тормозит рывками

90 0 106k

В данном фото отчёте подробно показано как своими руками произвести замену задних тормозных колодок на автомобиле ВАЗ 2105, 2106, 2107. Причины замены освещать не будем. Периодичность замены тормозных колодок зависит в первую очередь от владельца автомобиля и характера его вождения, а также от качества материала из которых сделаны колодки.

Список необходимых инструментов для замены выглядит так:

• плоскогубцы;
• длинные плоскогубцы;
• пара отвёрток (плоская и крестообразная).

Инструкция по замене тормозных задних колодок ВАЗ 2107

1. Освободить нижнюю пружину.
2. Повернуть шплинты, фиксирующие колодки, чтобы они совпадали с прорезями.
3. Выпрямить и вытащить шплинт рычага ручника.
4. Отверткой надавить и сбросить верхнюю пружину.
5. Освободив колодки, снять рычаг ручника.
6. Установка в обратном порядке.

Итак, прежде чем приступать к выполнению работы, необходимо поднять домкратом заднюю часть автомобиля, снять колесо и тормозной барабан. После чего нам открывается вот такая картина.

Первым делом необходимо освободить нижнюю пружину. Сделать это довольно просто, просто поддеть и сдернуть ее вниз отверткой, как показано на фотографии ниже

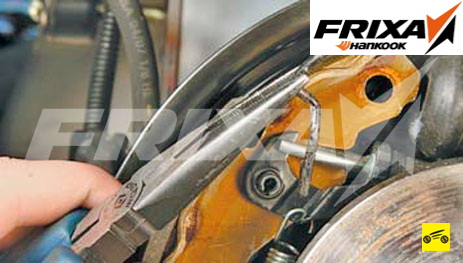

Далее можно плоскогубцами взяться за «шплинты», которые фиксируют колодку, и повернуть их таким образом, чтобы они совпали с прорезями шайбы.

Такую же процедуру проводим со второй стороной. Затем выпрямляем и вытаскиваем плоскогубцами шплинт, который держит рычаг ручника

Теперь можно плоской отверткой надавить с определенным усилием на верхнюю пружину, чтобы она соскочила

После чего колодки сами по себе падают.Теперь остается снять рычаг ручного тормоза и все готово. После чего покупаем новые задние колодки и производим замену.

Руководства по ремонту Chevrolet Aveo: замена тормозных колодок тормозного механизма заднего колеса

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки UBS для Chevrolet Aveo имеют маркировку B12-04-003.

Минимально допустимая толщина фрикционных накладок тормозных колодок – 0,5 мм.

Заменяйте колодки в следующих случаях:

• толщина фрикционных накладок менее допустимой;
• поверхность накладок замаслена;
• фрикционная накладка непрочно соединена с основанием;
• накладки с глубокими бороздами и сколами.

Вам потребуются: ключ для болтов колес, пассатижи или отвертка с плоским лезвием, раздвижные пассатижи.

1. Включите I передачу и установите упоры под передние колеса.
2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
3. Снимите заднее колесо.
4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

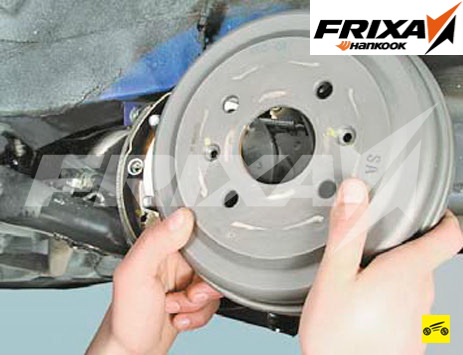

1. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

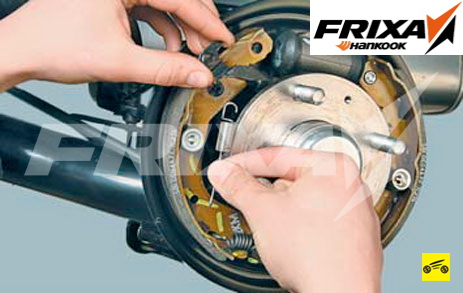

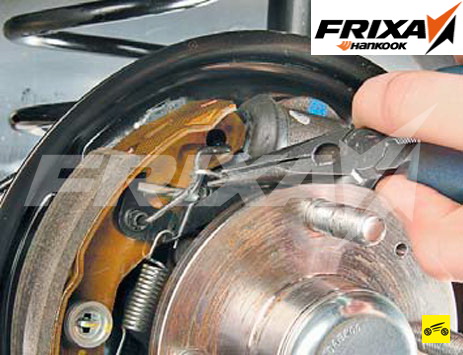

1. Отцепите пассатижами от серьги регулятора зазора передний конец верхней стяжной пружины.

1. . извлеките второй конец стяжной пружины из задней колодки и снимите ее.

1. Снимите серьгу регулятора зазора.

1. Снимите пружину и рычаг регулятора зазоров.

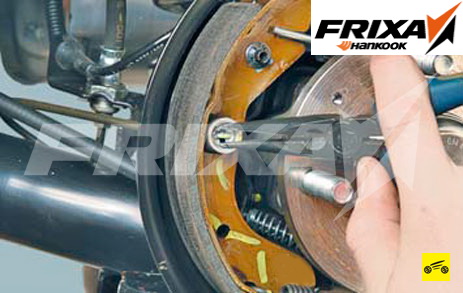

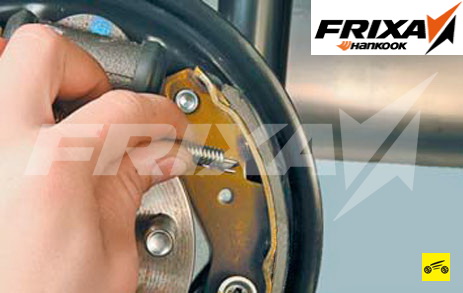

1. Придерживая опорную стойку, нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота.

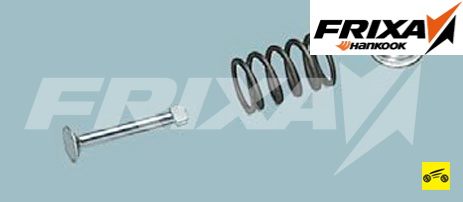

1. . и снимите чашку и прижимную пружину.

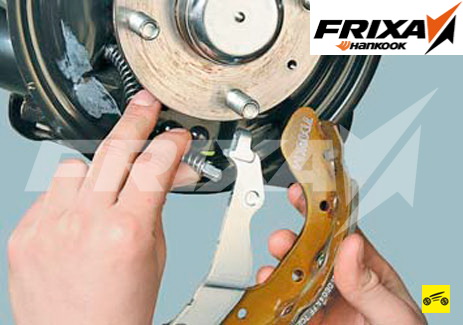

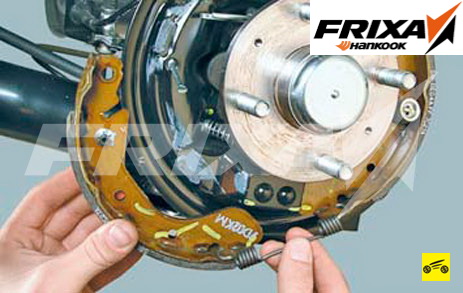

1. Отведите переднюю колодку, отсоедините нижнюю стяжную пружину от колодок.

1. Снимите опорную стойку.

1. . и распорную планку с регулятором.

1. Аналогично снимите чашку и прижимную пружину задней колодки, отведите ее в сторону.

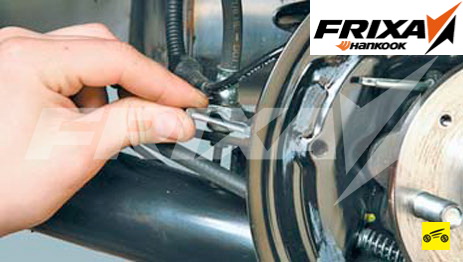

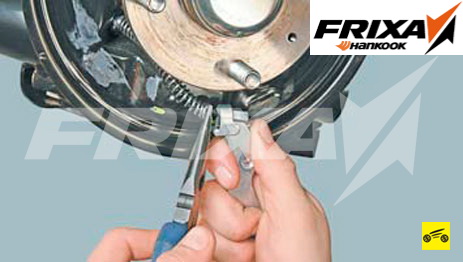

1. Пассатижами отожмите пружину троса.

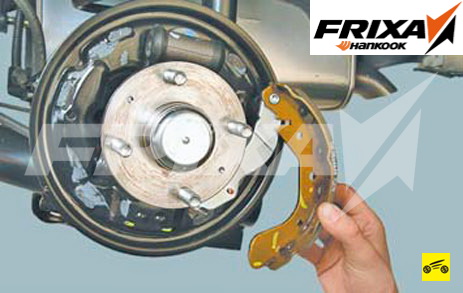

1. . отсоедините наконечник троса от разжимного рычага и снимите заднюю тормозную колодку.

Сразу после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.

1. Очистите от загрязнений и осмотрите детали тормозного механизма. Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

При каждой разборке тормозного механизма заменяйте новыми прижимные пружины, чашки пружин и опорные стойки.

Детали регулятора зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма (на левый и правый наконечники регуляторов нанесена маркировка «LH» и «RH» соответственно), не перепутайте их!

Передняя 1 и задняя 2 колодки заднего тормозного механизма разные по конструкции (к задней колодке с помощью заклепочной оси присоединен разжимной рычаг стояночного тормоза). Помимо этого тормозные колодки различаются как левые и правые.

1. Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.

1. Смажьте резьбу стержня 1 распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку 2, но не затягивайте ее.

Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.

1. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.

Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

1. Установите тормозной барабан (см. «Снятие и установка тормозного барабана»).
2. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.
3. Установите на место колесо. Проверьте легкость его вращения.
4. Аналогично замените тормозные колодки тормозного механизма другого колеса.
5. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»)

Детали тормозного механизма заднего колеса (показаны детали тормозного механизма с левой стороны): 1 – опорная стойка; 2 – прижимная пружина; 3 – чашка прижимной пружины; 4 – передняя колодка тормозного механизма заднего колеса; 5 – рычаг регулятора зазоров; 6 – серьга регулятора зазоров; 7 – верхняя стяжная пружина; 8 – разжимной рычаг стояночного тормоза; 9 – задняя колодка тормозного механизма заднего колеса; 10 – распорная планка с регулятором зазоров; 11 – пружина регулятора зазоров; 12 – нижняя стяжная пружина

Замена задних тормозных колодок на калине

Добро пожаловать!
Задние тормозные колодки – относятся к заднему механизму тормозов, в которой ещё входит очень множество деталей, а именно тормозной барабан, сами колодки, поршни которые эти колодки приводят в движение и т.д., по сути задние тормозные колодки дольше выходят из строя в отличие от передних, всё дело в том что при торможение весь груз машины смешается вперёд и задним колёсам поэтому и приходится просто немного подтормаживать и поэтому задние тормозные колодки выходят из строя намного реже чем передние.

Примечание!
Для замены задних колодок, вам нужно будет взять с собой: Основной набор гаечных ключей, а так же отвёртку, ещё двумя монтажными лопатками запаситесь, молотком и пассатижами!

Краткое содержание:

Где находятся задние тормозные колодки?
Они находятся сзади как это уже понятно из заголовка, но так просто вы их увидеть не сможете потому что они находятся во внутренней части тормозного барабана и они кстати ещё и тормозят об него за счёт чего автомобиль и останавливается, поэтому если вы захотите увидеть тормозные колодки то вам нужно будет в первую очередь снять сам барабан и после чего вы увидите вот такую вот картину, на которой обе колодки указаны двумя стрелками:

Когда нужно менять задние тормозные колодки?
Обычно когда что то происходит с колодками (Не важно задние или передние), то первое что вы должны будете услышать так это неприятный звук при торможении автомобиля, звук этот будет похож на трение металла об металл (Хотя и будет происходить трение металл об металл, потому что при износе колодок они начинают своим корпусом который у них выполнен из металла, соприкасаться с тормозным барабаном), а так же машина будет хуже тормозить если колодки придут в негодность.

Примечание!
Кроме всех вышеперечисленных проблем которые будут появляться на автомобиле из-за износа колодок, есть ещё пару нюансов которые вы должны знать, вот к примеру услышали вы этот самый неприятный звук при торможение полезете в автомобиль и замените колодки, но прежде чем сразу же их менять вы должны знать как их можно будет визуально определить на изношенность, для этого взгляните сперва на них и если будут найдены следы масла на накладки колодки, или же если накладка будет плохо соединена с корпусом колодки и тем самым будет отслаиваться от него, а так же если вы обнаружите на накладки глубокие борозды и сколы, то однозначно такую колодку нужно будет менять и ещё правда по толщине смотрят, то есть если толщина у накладки стала меньше 1.5 мм., то такую колодку тоже нужно без промедления менять!

Если вы не поняли что за накладка и что за корпус колодки, кратко вам объясним, для начала возьмём саму заднюю колодку снятую с автомобиля (см. фото ниже), она состоит из двух частей из основной (Основной частью является корпус колодки, он указан красной стрелкой) и из той части которой колодка и тормозит, а называется эта часть накладка (Она указана синей стрелкой) и когда она изнашивается тормоза становятся очень плохими и как уже говорилось ранее, металл (Имеется ввиду корпус самой колодки) начинает тереться об металл и получается этот самый неприятный звук при торможении!

Как заменить задние тормозные колодки на ВАЗ 1117-ВАЗ 1119?

Примечание!
Прежде чем вы приступите к замене, мы вам рекомендуем ознакомится со статьёй в которой все тонкости по колодкам указаны, а называется эта статья: «Что такое тормозные колодки и как не нарваться на подделку?»!

Снятие:
1) В начале операции нужно будет обезопасить себя от автомобиля, как это спросите вы? Объясняем! Во-первых чтобы заменить колодки нужно будет поднять машину в воздух, перед тем как поднять обязательно поищите какие ни будь упоры (К примеру кирпичи) и поставьте их на под все свободные колёса, а после этого включите первую передачу и обязательно опустите ручник вниз, а иначе замена колодок будет проблематична.

Примечание!
Когда все операции будут сделаны, снимите нужно для вас колесо с автомобиля, а о том как снять колесо вы сможете посмотреть в статье под названием: «Замена колеса на современных автомобилях ВАЗ»!

2) Теперь когда вы снимите колесо воспользуйтесь тряпкой, а именно при помощи неё протрите тормозной механизм от грязи, после этого отложите тряпку в сторону подойдите к салону автомобиля и потянув за рычаг откройте капот у автомобиля, после чего в подкапотном пространстве разыщите тормозной бачок (Он ещё указан на фото стрелкой), в этом бачке находится тормозная жидкость проверьте сколько её (На бачке есть две отметки MIN и MAX), так вот если жидкости у вас будет прямо битком до отметки MAX, тогда при помощи медицинского шприца или же резиновой груши откачайте прямо немного тормозной жидкости чтобы она просто была по ниже самой верхней отметки.

3) Затем вам нужно будет полностью снять тормозной барабан с автомобиля. (О том как его снять, см. в статье: «Замена тормозного барабана на калине»)

4) Теперь вам нужно снять две стяжных пружины (Места где они крепятся указаны стрелками) механизма задних колёс, эти пружины снимаются довольно легко при помощи отвёртки, да и рукой потянув за неё тоже можно снять или же просто с помощью пассатижей.

Примечание!
Сразу же после того как стяжные пружины будут обе сняты, не убирая из рук пассатижей снимите ещё одну пружинку которая крепит колодку как показано на фото ниже, а после того как эта пружина будет снята снимите саму переднюю колодку и ещё разжимную планку, которая указана на фото синей стрелкой и ещё показано как её снять на маленькой картинке!

5) Со следующей (Задней колодкой) проделайте всё тоже самое, а именно её крепит в центре одна небольшая пружинка, вы эту пружинку снимите при помощи пассатижей и тем самым снимите саму заднюю колодку, но только когда будете её снимать рычаг колодки (Указан красной стрелкой) выведите из зацепления с наконечником троса ручника (Указан синей стрелкой) и только после этого полностью снимите заднюю колодку.

Примечание!
Если вам понадобится разобрать заднюю колодку для замены рычага колодки, то в таком случае сперва пассатижами извлеките шплинт который этот рычаг крепит (Этот шплинт можно ещё прекрасно увидеть на фото выше), а после вынимания шплинта снимите стопорную шайбу с пальца как показано на рисунке ниже, после этого нажмите рукой на сам палец (см. маленькое фото) и тем самым снимите и палец и сам рычаг с колодки!

Установка:
Устанавливаются новые колодки в обратном порядке снятию, при этом когда будете их устанавливать смотрите за тем чтобы верхние части обоих колодок вошли в пазы поршня (Паз поршня и верхняя часть одной из колодок указана красной стрелкой на фото ниже), а после этого возьмите в руки две монтажные лопатки или две монтировки (Что найдёте) и после чего как показано на маленьком рисунке, одновременно обоими монтажными лопатками (Указаны синими стрелками) сведите тормозные колодки друг к другу (К себе), таким образом чтобы они просто не выходили за края щитка и чтобы тормозной барабан смог нормально установится.

Примечание!
Когда установите всё на свои места, сядьте в автомобиль и нажмите полностью раза три на педаль тормоза, для того чтобы колодки пришли в рабочее положение!

Важно!
1. Некоторые люди когда покупают новые колодки бывают возмущаются и не понимают почему в основном в коробке находится сразу четыре колодки а не две, вить ему нужно только на правой стороне заменить колодки а на левой они ещё по живут думает он, давайте объясним такую ситуацию чтобы и вы понимали для чего производитель в основном суёт четыре колодки в одну коробку.

Во-первых запомните раз и навсегда то что колодки которые продаются бывают разных фирм и выполнены из разных материалов, тем самым если вы поменяете колодки к примеру только лишь на одной стороне то другая сторона 99% будет тормозить сильнее и в связи с этим (Особенно зимой) автомобиль будет уносить в сторону при резком торможение.

В принципе даже если вы возьмёте два одинаковых производителя и два одинаковых комплекта колодок и поменяете колодки только лишь с одной стороны, то в таком случае те колодки которые уже были изношены до этого будут тоже тормозить по слабее новых и в связи с этим опять появляется вероятность выноса автомобиля с полосы при резком торможении, поэтому при покупке новых колодок нужно менять либо одновременно все четыре спереди (Если вы заменяете передние колодки), либо же все четыре сзади (Если вы заменяете задние колодки)!

2. Ещё кой что, не рекомендуется весь тормозной механизм или же просто сами колодки отмывать при помощи бензина, дизельного топлива или при помощи ещё каких либо других минеральных растворителей, поэтому перед покупкой какого либо очистителя для зачистки тормозной системы, обязательно обращайте своё внимание на его состав и не покупайте если будет что то присутствовать в нём из вышеперечисленного!

Дополнительный видео-ролик:
Наглядно о том как заменить задние колодки на передне приводном автомобиле, вы сможете увидеть в видео-ролике который размещён чуть ниже:
