Как поменять жидкость в гидроусилителе

Как поменять жидкость в гидроусилителе

Первым массовым автомобилем с гидроусилителем стала модель Chrysler Imperial 1951 года, а в Советском Союзе первый ГУР появился в 1958 году на ЗИЛ-111. Сейчас все меньше современных моделей оснащается системой гидравлического усилителя руля. Это надежный узел, но в плане обслуживания требует к себе внимания, особенно в вопросах качества и замены рабочей жидкости. Далее, в статье узнаем, как поменять и долить жидкость для ГУР.

1. Что такое жидкость для гидроусилителя
2. Когда и в каких случаях нужно менять
3. Какое масло заливать в гидроусилитель
4. Замена жидкости в ГУР
5. Доливка
6. Полная замена

Что такое жидкость для гидроусилителя

Система гидроусилителя руля предназначена, прежде всего, для облегчения управления автомобилем, то есть для большего комфорта. Система замкнутая, поэтому работает под давлением, создаваемым насосом. Причем если ГУР выйдет из строя, управление машиной сохраняется.

В качестве рабочего тела выступает специальная гидравлическая жидкость (масло). Она бывает разного цвета и разного химического состава (синтетическая или минеральная). Производитель рекомендует для каждой модели определенный тип жидкости, что обычно указывается в руководстве по эксплуатации.

Когда и в каких случаях нужно менять

Неправильно полагать, что при замкнутой системе замена жидкости вообще не требуется. Менять ее нужно в установленный срок или в случае необходимости. Она циркулирует в системе под большим давлением. В процессе работы появляются мелкие абразивные частицы, конденсат. Предельные температуры, как и условия эксплуатации агрегата, также влияют на состав жидкости. Различные присадки со временем теряют свои свойства. Все это провоцирует быстрый износ рулевой рейки и насоса, которые являются главными составляющими ГУР.

По рекомендациям менять жидкость ГУР необходимо после 70-100 тыс. км пробега или через 5 лет. Этот срок может наступить и раньше, в зависимости от интенсивности эксплуатации автомобиля или после ремонта компонентов системы.

Также многое зависит и от типа жидкости, которая залита в систему. Например, синтетические масла имеют больший срок службы, но используются в ГУР редко. Чаще всего это масла на минеральной основе.

Не реже, чем два раза в год рекомендуется проверять уровень жидкости в бачке. Он должен быть между отметками min/max. Если уровень упал, то это говорит об утечке. Также стоит обращать внимание на цвет масла. Если из красного или зеленого оно превратилось в коричневую массу, то такое масло нужно поменять. Обычно после 80 тыс. км. пробега оно так и выглядит.

Какое масло заливать в гидроусилитель

Каждый автопроизводитель рекомендует свое масло для ГУР. Отчасти это своеобразный маркетинговый ход, но при необходимости можно найти аналог.

Прежде всего – минеральное или синтетическое масло? Чаще всего минеральное, так как оно бережно относится к резиновым элементам. Синтетика используется редко по допуску производителя.

Также в системах ГУР могут применяться специальные жидкости для гидроусилителей PSF (Power Steering Fluid), чаще всего они зеленого цвета, трансмиссионные для АКПП – ATF (Automatic Transmission Fluid) красного цвета. К ATF относится и класс Dexron II, III. Универсальные масла желтого цвета от Daimler AG, которые часто используются в Мерседес и других марках этого концерна.

В любом случае, автовладельцу не стоит экспериментировать и заливать только рекомендованную марку или ее надежный аналог.

Замена жидкости в ГУР

Любые процедуры по обслуживанию автомобиля мы рекомендуем доверять профессионалам, в том числе и замену масла в ГУР. Однако, если такой возможности нет, можно это сделать самостоятельно, соблюдая необходимый алгоритм действий и меры предосторожности.

Доливка

Часто возникает необходимость долить жидкость до нужного уровня. Если вы не уверены в типе используемой жидкости в системе, то можно взять универсальную (например, Multi HF). Она смешивается как с минеральными, так и синтетическими маслами. В других случаях синтетику и минералку смешивать нельзя. По цвету нельзя смешивать зеленые с другими (красными, желтыми).

Доливка жидкости в ГУР

Алгоритм доливки следующий:

1. Проверить бачок, систему, патрубки, найти и устранить причину утечки.
2. Открыть заглушку и долить до максимального уровня.
3. Завести двигатель, затем провернуть руль в крайнее правое и крайнее левое положение, чтобы прогнать жидкость по системе.
4. Вновь посмотреть уровень, долить при необходимости.

Полная замена

Для замены понадобиться около 1 литра масла без учета на промывку. Нужно выполнить следующие действия:

1. Поднять автомобиль или только переднюю часть, чтобы не рисковать насосом и прогонять жидкость без запуска двигателя. Можно и не поднимать, если есть напарник, который будет доливать масло во время прогона, чтобы насос не работал “всухую”.
2. Затем открыть заглушку на бачке, убрать фильтр (заменить или почистить) и с помощью шприца и трубки откачать жидкость из бачка. Нижнюю сетку на бачке также промыть и почистить.
3. Далее, удаляем жидкость из самой системы. Для этого снимаем шланги с бачка, снимаем шланг рулевой рейки (обратка), заранее подготовив емкость.
4. Чтобы масло полностью стекло, поворачиваем рулевое колесо в разные стороны. При опущенных колесах можно завести двигатель, но не более чем на одну минуту. Так насос быстро выдавит остатки масла из системы.
5. Когда жидкость полностью будет слита, можно приступать к промывке. Это не обязательно, но если система сильно засорена, лучше сделать. Для этого нужно залить приготовленное масло в систему, подсоединив шланги, и также слить.
6. Затем нужно подсоединить все шланги, бачок, проверить соединения и залить свежее масло до максимального уровня.
7. Если автомобиль подвешен, можно прогнать жидкость на заглушенном двигателе. На заведенном двигателе поворачиваем колеса до упора в стороны при этом нужно доливать жидкость, которая будет уходить.
8. Далее, остается проверить все соединения, выполнить тестовую поездку на автомобиле и убедиться, что рулевое управление работает нормально и уровень рабочей жидкости достигает отметки “MAX”.

Внимание! Во время прокачки не допускайте понижения уровня в бачке гидроусилителя за отметку “MIN”.

Заменить или долить жидкость в ГУР можно самостоятельно, придерживаясь простых рекомендаций. Старайтесь регулярно следить за уровнем и качеством масла в системе и вовремя проводить замену. Используйте рекомендованные производителем тип и марку.

Замена жидкости ГУР

Водители зачастую считают, что жидкость гидроусилителя руля не нуждается в замене, что является весьма серьезной ошибкой. Да, если не предполагается, что автомобиль «проходит» больше 100 тысяч километров, то о таком компоненте как жидкость ГУР можно не беспокоиться. Но если машина приобретается «на годы» и нет желания столкнуться с проблемами в работе гидроусилителя, потребуется уделить внимание замене жидкости в нем.

Гидроусилитель руля: из чего состоит

В новых автомобилях гидроусилитель руля постепенно проигрывает конкуренцию более современному электроусилителю. Тем не менее, он продолжает устанавливаться, в том числе во многих достаточно современных моделях машин, поэтому важно знать правила эксплуатации ГУР и его основные компоненты.

Основные узлы гидроусилителя руля: насос, распределитель, бачок, шланги, приводной ремень и гидроцилиндр. В бачке находится жидкость, которую также можно считать одним из основных компонентов системы.

Обратите внимание: В последнее время все реже можно встретить конструкции, когда приводной ремень является отдельным компонентов системы гидроусилителя. Сейчас все чаще насос гидроусилителя активируется одним из сервисных ремней подвесного оборудования.

Что будет, если не менять жидкость ГУР

Жидкость гидроусилителя руля может спокойно проходить без замены 100 тысяч километров и более. По сути, ее замена нужна, чтобы снизить нагрузку на насос в конструкции и избежать необходимости его преждевременной замены.

Важно: Указывает на износ насоса гидроусилителя гул в процессе его работы.

Замена жидкости ГУР

Перед тем как приступать к замене жидкости гидроусилителя руля, нужно ее приобрести. Существует большой ассортимент подобных жидкостей в различных ценовых диапазонах. Экономить при покупке жидкости ГУР не следует и лучше отдавать предпочтение проверенным производителям, иначе дешевый расходный компонент может привести не только к перегреву системы и выходу из строя ее компонентов, но и к вреду для пассажиров из-за вредных испарений в процессе работы.

Сам процесс замены жидкости гидроусилителя руля довольно простой и не требует обращения в сервисный центр. Выполнить работы можно самостоятельно, придерживаясь следующего плана:

1. Первым делом требуется снять крышку бачка гидроусилителя руля;
2. Под ней расположен фильтр – достаньте его. Проще всего это сделать, если всунуть два пальца в горловину, после чего повернуть, будто откручивая по резьбе (на деле никакой резьбы фильтр не имеет). Далее вытаскиваем фильтр;

Стоит отметить, что выше был рассмотрен правильный сервисный способ замены жидкости ГУР, но есть и альтернативные методы. Например, гораздо меньше возни будет, если действовать методом вытеснения. Для этого достаточно отсоединить шланг ГУР, направить его в емкость и заливать свежую жидкость до тех пор, пока она не вытеснит всю старую накопившуюся жижу. Этот метод неэкономный, и его в сервисных центрах предпочитают не использовать.

Снятие насоса гидроусилителя руля автомобиля Соболь

Насос гидроусилителя снимаем при ремонте двигателя или при ремонте самого насоса гидроусилителя.

Работу лучше выполнять на подъемнике или смотровой яме.

Снимаем защиту двигателя. Сливаем масло из системы гидроусилителя (см. Как заменить масло и фильтр гидроусилителя автомобиля Соболь).

Снимаем ремень привода вспомогательных агрегатов для этого:

Ключом «на 12» ослабляем затяжку болта крепления натяжного ролика (для наглядности радиатор снят).

Ослабляем натяжение ремня, ключом «на 10» поворачивая болт натяжного ролика против часовой стрелки.

Снимаем ремень со шкивов.

Отверткой или ключом «на 8» ослабляем хомут крепления всасывающего шланга к бачку (радиатор для наглядности снят).

Снимаем шланг с патрубка бачка.

Ключом «на 17» отворачиваем два болта крепления насоса к кронштейну

Снимаем насос со шлангами и вынимаем верхний болт его крепления из отверстия кронштейна

Нижний болт можно вынуть, только сняв кронштейн с двигателя. Сливаем из насоса остатки масла, вращая его шкив в обе стороны.

Зажав корпус насоса в тиски, ключом «на 17» отворачиваем штуцер нагнетательного шланга

Ключом «на 22» отворачиваем болт-штуцер подводящего шланга

Соединительная муфта шланга уплотнена двумя медными шайбами (шайба со стороны насоса – толще)

Устанавливаем насос в обратной последовательности, после чего заливаем масло и прокачиваем систему

Марка насоса устанавливаемого на автомобиль Соболь ШНКФ 453471.105-40

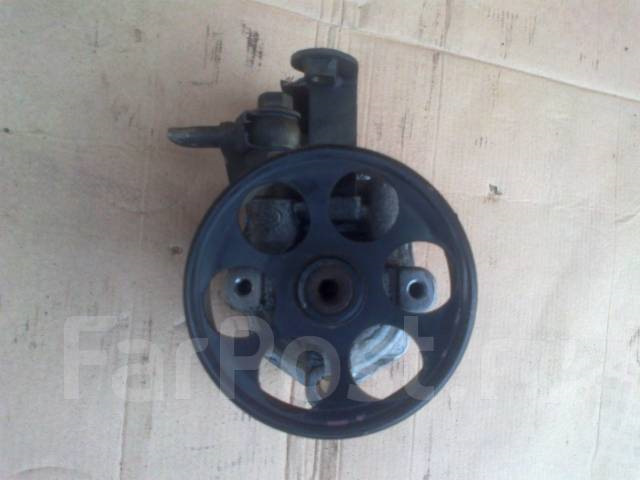

Subaru Forester Red Devil › Бортжурнал › Замена ГУР на Forester SG5

Первое с чего начинаем так это откручиваем натяжитель генератора, опускаем его вниз, снимаем ремень.

Оттягиваем хомут на шланге к гуру и снимаем шланг, предварительно шприцом желательно откачать жидкость из бочка.

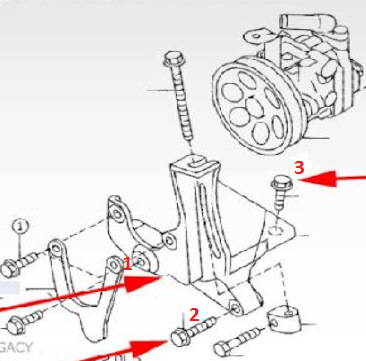

Дальше приступаем к снятию самого гура, крепится он на 3-х болтах на 12, 2 из которых короткие и один длинный, длинный болт тот что правее самого гура, на схеме помечен 2. Чтобы легче было открутить 3-й болт отсоедините вакумный шланг который вам будет мешать а также выкрутите болт на 12 который будет крепить фишку, тогда вы сможете залезить к 3 болту трешеткой с удлинителем.

После того как вы открутите 3 болта крепления гура, отсоедините фишку, снимите шланг, и болт-жиклер на 14 (также не потеряйте медную шайбу), вы снимите гур. Затем чтобы достать ГУР из кронштейна, необходимо снять длинный болт с тыльной стороны кронштейна и два болта с лицевой стороны.

Потом я столкнулся с такой проблемой что мой новый гур не хотел запрыгивать в кронштейн) пришлось немного поорудовать напильником набы подточить место посадки с одной стороны. Дальше собираем все в обратной последовательности.
Теперь дело за малым заливаем жидкость в бочок гура до верхней точки, заводим машину и сразу глушим — жидкость должна будет уйти. Снова заливаем и заводим, ждем пару секунд и глушим. Повторяем процедуру до тех пор пока жидкость не перестанет уходить (мне потребовалась 2 раза). Затем заводим и начинаем интенсивно крутить руль, гур по прежнему будет гудеть и крехтеть, так как в системе ещё остался воздух и это нормально, со времнем воздух вытеснится из системы и все будет работать исправно (если конечно вы все собрали и залили качественную жидкость).
Получилась весьма краткая статья, где мало фото, (в связи с тем что крайне не хватало света в гараже, а на улице уже весьма и весьма холодно) но надеюсь она была для вас информативной. Главное не спешить и снять гур вместе с кронштейном на начальном этапе, в целом ничего сложного))).

На сайте вы найдете информацию о том как сделать качественный ремонт автомобиля своими руками, подробные фото отчеты по ремонту ауди с4, а также много полезной информации о диагностике и профилактике неисправностей.

Top menu

• Главная
• Карта сайта
• Шинный калькулятор
• Форум
• Новости
• Обратная связь

поиск google

Breadcrumbs

Меню сайта:

• Техническое обслуживание
• Устройство и принцип действия
• Диагностика и устранение неисправностей
• Фото отчеты ауди с4
• Cоветы автомобилистам

Последние публикации

Перетяжка потолка ауди 100 с4.(Часть 3)

В первой и второй частях мы снимали обшивку потолка, сегодня же мы займемся самой перетяжкой.

Перетяжка потолка ауди 100 с4.(Часть 2)

Продолжим снятие обшивки потолка. В первой части мы сняли обшивку люка и накладки передних стоек. Сегодня мы все-таки снимем потолок.

Перетяжка потолка ауди 100 с4.(Часть 1)

В уже не молодых автомобилях, не редко можно столкнуться с проблемой провисания потолка. Происходит это, как правило, по двум причинам:

Как самому поменять жидкость в гидроусилителе руля.

Как и большинство агрегатов в автомобиле, гидроусилитель руля также нуждается в техническом обслуживании. Хотя некоторые производители автомобилей никак не регламентируют срок службы жидкости в гидроусилителе, считая, что она залита на весь срок службы автомобиля и нуждается только в подливке, все же жидкость иногда стоит менять. Так как при интенсивной эксплуатации автомобиля жидкость подвергается нагреву, со временем цвет ее становится темнее, а иногда может сопровождаться запахом гари, в таких случаях требуется безоговорочная замена жидкости.

>

Если вы решили самостоятельно произвести замену жидкости, то вам потребуется:

• Новая жидкость, рекомендованная заводом изготовителем авто, в необходимом количестве (посмотреть в технической документации к автомобилю).
• 20 граммовый шприц с трубкой, для откачки старой жидкости.
• Тара для старой жидкости (подойдет пластиковая 1,5 литровая бутылка).

Жидкость в гидроусилителе можно поменять двумя способами:

• путем частичной замены.
• полной замены.

Первый способ более простой, но менее эффективный:

1. Откручиваем крышку бачка с жидкостью гидроусилителя.
2. Берем в руки шприц с трубкой и полностью откачиваем из бачка жидкость.
3. Заливаем новую жидкость, до уровня.
4. Заводим двигатель и крутим рулем.
5. Глушим двигатель и проделываем вновь данную процедуру, пока не получим желаемого результата.

Второй способ отнимет у вас чуть больше времени и сил, но зато вы добьетесь практически 100 % замены жидкости.

1. Предварительно вам нужно будет вывесить перед автомобиля, для того чтобы руль можно было легко вращать на незаведенном двигателе.
2. Отворачиваем крышку бочка гидроусилителя и полностью откачиваем из него жидкость, как и в первом способе.
3. Ослабляем хомуты на шлангах, подходящих к бочку.
4. Сняв шланги, снимаем бачек. При необходимости промыть его.
5. Теперь у нас в руках два шланга. Один идет прямиком на насос гидроусилителя, второй от рулевой рейки (проходит через трубку охлаждения перед радиатором). Так вот первый нам пока не понадобится, а вот второй это обратка, его направляем в пластиковую бутылку подготовленную нами.
6. Садимся за руль и начинаем вращать рулем влево вправо. Таким образом, мы будем удалять старую жидкость из системы. Некоторые при этом заводят двигатель, в этом случаи удаление старой жидкости произойдет во много раза быстрее, но я такой способ не практикую.
7. Когда жидкость практически перестала бежать, идем под капот. Берем шланг, идущий на насос, и вставляем в него воронку. Далее не помешала бы чья-нибудь помощь.
8. Открываем бутыль со свежей жидкостью, и льем в воронку, а в это время помощник активно вращает рулем, точно так же как вы до этого. Если нет помощника, то вам придется это делать самому, предварительно закрепив шланг с воронкой.
9. Подливаем, свежую жидкость и крутим рулем пока не увидим, что с обратки пошла чистая новая жидкость.
10. Надеваем шланги и ставим бачек на место.
11. Доливаем жидкость до уровня.
12. Вновь вращаем рулем.
13. Заводим двигатель, вращаем рулем.
14. Глушим двигатель и опускаем перед автомобиля.
15. Снова доливаем жидкость до уровня.

На этом процесс замены жидкости в гидроусилителе руля закончен, для примера вы можете посмотреть фотоотчет по замене жидкости в автомобиле Audi c4.
